欧姆定律计算题专题练习(整理).

欧姆定律典型题一、串联电路1．如图所示，电阻R 1=12欧。

电键SA 断开时， 通过的电流为0.3安；电键SA 闭合时，电流表的示数为 0.5安。

问：电源电压为多大？电阻R 2的阻值为多大？2．如图所示，滑动变阻器上标有“20Ω 2A”字样，当滑片P 在中点时，电流表读数为0.24安，电压表读数为7.2伏，求： （1）电阻R 1和电源电压（2）滑动变阻器移到右端时，电流表和电压表的读数。

3．在如图所示的电路中，电源电压为6伏且不变。

电阻R 1的阻值为10欧，滑动变阻器R 2上标有“20Ω 2A”字样，两电表均为常用电表。

闭合电键S ，电流表示数为0.2安。

求：（1）电压表的示数；（2）电阻R 2连入电路的阻值；（3）若移动滑动变阻器滑片P 到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数。

二、并联电路1、两个灯泡并联在电路中，电源电压为12伏特，总电阻为7.5欧姆，灯泡L 1的电阻为10欧姆，求：1)泡L 2的电阻2)灯泡L 1和L 2中通过的电流 3)干路电流2、如图2所示电路,当K 断开时电压表的示数为6伏, 电流表的示数为1A ； K 闭合时，电流表的读数为1.5安, 求： ⑴灯泡L 1的电阻 ⑵灯泡L 2的电阻3．阻值为10欧的用电器，正常工作时的电流为0.3安，现要把它接入到电流为0.8安的电路中，应怎样连接一个多大的电阻？R 1SR 2 P V A图2SR 2R 1A三、取值范围1、如图5所示的电路中，电流表使用0.6A量程，电压表使用15V量程，电源电压为36V，R1为定值电阻，R2为滑动变阻器，当R2接入电路的电阻是24Ω时，电流表的示数是0.5A，现通过调节R2来改变通过R1的电流，但必须保证电流表不超过其量程，问：（1）R1的阻值是多大？（2）R2接入电路的阻值最小不能小于多少？（3）R2取最小值时，电压表的读数是多大？2、如右图所示的电路中，R1=5Ω，滑动变阻器的规格为“1A、20Ω”，电源电压为4.5V并保持不变。

中考物理复习《欧姆定律计算题》专项训练（附带有参考答案)学校:___________班级：___________姓名：___________考号：___________1．真真同学设计了一款弹力秤，用来测量某段时间的降雨量。

其原理如图甲所示，它主要由轻质弹簧，杠杆OAB ，压力传感器R （电阻值随所受压力的大小发生变化的变阻器）和显示压力大小的仪器A （实质是电流表）等关键元件构成，其中OA∶OB=1∶2，已知压力传感器的电阻R 与它所受的压杆压力F 的关系如图乙所；。

电源电压为6V 且保持不变，真真将一个质量为600g ，棱长为10cm 的实心正方体木块悬挂在弹簧下端，静止时木块下表面距离空烧杯底正上方4cm 处，若烧杯底面积为300cm 2，轻质弹簧自然状态时长度为10cm ，且弹簧每受到1N 的力时长度变化0.5cm ，杠杆始终水平。

当水槽内收集一些水时；（1）弹簧恰好处于自然状态，求此时通过仪器A 的电流；（2）若仪器A 示数为0.2A 时，求物体排开水的体积V 排；（3）仪器A 示数为0.2A 时，求水槽中水的总质量。

2．如图甲所示是小华同学设计的一种测定油箱内油量的装置，其中其中0R 为定值电阻，R 为压敏电阻，其阻值随所受压力变化的图像如图乙所示。

油量表由量程为03V 的电压表改装而成。

已知油箱重80N ，压敏电阻R 能够承受的最大压力为800N 。

电源电压保持6V 不变。

（g 取10N/kg ）（1）若压敏电阻与油箱的接触面积是42410m -⨯，则压敏电阻能承受的最大压强为多大？（2）压敏电阻受到压力最大时油箱内汽油的质量多大？若油箱内油的密度为30.8g/cm ，此时油箱内油的体积是多少立方米？（3）若压敏电阻受到最大压力时，电压表的示数达到最大值，则定值电阻0R阻值为多大？（4）若电压表示数为2V，此时油箱内油的重力是多少牛顿。

3．某同学设计了一个测量身高和体重的电路，其原理如图甲所示。

可编辑修改精选全文完整版欧姆定律练习题(含答案)经典一、欧姆定律选择题1．如图所示，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管。

闭合开关，待弹簧测力计示数稳定后，将滑动变阻器的滑片缓慢向右移动的过程中，下列说法正确的是（）A. 电压表示数变大，电流表示数也变大B. 电压表示数变小，电流表示数也变小C. 螺线管上端是N极，弹簧测力计示数变小D. 螺线管上端是S极，弹簧测力计示数变大【答案】C【解析】【解答】由图知道，定值电阻R0与滑动变阻器、螺线管串联，电压表测量的是R 两端的电压；当将滑动变阻器的滑片P向右滑动时，滑动变阻器R阻值变小，由串联电路电阻的特点可知，则电路中的总电阻变小，电路的电流变大，由串联电路分压特点得电压表示数变小，通电螺线管的磁性增强，由右手螺旋法则判断螺线管的上端为N极，和上面的磁极相互排斥，通电螺线管的磁性增强，排斥力变大，弹簧测力计示数变小。

故答案为：C。

【分析】（1）影响电磁铁磁性强弱的因素有：电流的大小、线圈的匝数、有无铁芯。

线圈的匝数一定，电流越大磁性越强；（2）运用安培定则（用右手握螺线管，让四指弯向螺线管中电流方向，则大拇指所指的那端就是螺线管的北极）判断通电螺线管的极性；（3）磁极间的相互作用：同名磁极相互排斥，异名磁极相互吸引。

（4）当变阻器R的滑片缓慢向右移动，滑动变阻器接入电路的电阻变小，根据欧姆定律和串联电路电压的特点可知电路电流表和电压表示数的变化.2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。

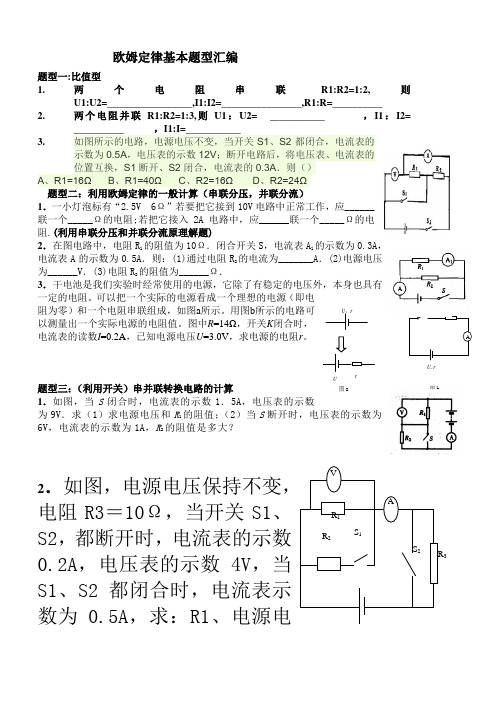

U ，r U r ARKU, r图a 图b欧姆定律基本题型汇编题型一:比值型 1. 两个电阻串联R1:R2=1:2,则U1:U2=_________________,I1:I2=________________,R1:R=__________2. 两个电阻并联R1:R2=1:3,则U1：U2= ___________ ，I1：I2=__________ ，I1:I=___________3. 如图所示的电路，电源电压不变，当开关S1、S2都闭合，电流表的示数为0.5A ，电压表的示数12V ；断开电路后，将电压表、电流表的位置互换，S1断开、S2闭合，电流表的0.3A ．则（）A 、R1=16ΩB 、R1=40ΩC 、R2=16ΩD 、R2=24Ω 题型二：利用欧姆定律的一般计算（串联分压，并联分流）1．一小灯泡标有“2.5V 6Ω”若要把它接到10V 电路中正常工作，应______联一个_____Ω的电阻;若把它接入2A 电路中，应______联一个_____Ω的电阻.(利用串联分压和并联分流原理解题)2．在图电路中，电阻R 1的阻值为10Ω．闭合开关S ，电流表A l 的示数为0.3A ，电流表A 的示数为0.5A ．则：(1)通过电阻R 2的电流为_______A ．(2)电源电压为______V ．(3)电阻R 2的阻值为______Ω．3．干电池是我们实验时经常使用的电源，它除了有稳定的电压外，本身也具有一定的电阻。

可以把一个实际的电源看成一个理想的电源（即电阻为零）和一个电阻串联组成，如图a 所示。

用图b 所示的电路可以测量出一个实际电源的电阻值。

图中R =14Ω，开关K 闭合时，电流表的读数I =0.2A ，已知电源电压U =3.0V ，求电源的电阻r 。

题型三：（利用开关）串并联转换电路的计算1．如图，当S 闭合时，电流表的示数1．5A ，电压表的示数为9V ．求（1）求电源电压和R 1的阻值；（2）当S 断开时，电压表的示数为6V ，电流表的示数为1A ，R 2的阻值是多大？2．如图，电源电压保持不变，电阻R3＝10Ω，当开关S1、S2，都断开时，电流表的示数0.2A ，电压表的示数4V ，当S1、S2都闭合时，电流表示数为0.5A ，求：R1、电源电VA3S 2S 1R 2R 1压与R2的阻值。

欧姆定律计算题(典型--带答案)一、串联电路1.根据题意，可列出欧姆定律的式子：0.3 = (电源电压 - 12) / R10.5 = (电源电压 - 12 - R2) / R1解得电源电压为 18V，电阻R2的阻值为 6欧姆。

2.根据题意，可列出欧姆定律和基尔霍夫电压定律的式子：0.24 = (20 - R1) * I7.2 = (20 - R1) * 0.24 + R1 * I解得电阻R1为 30欧姆，电源电压为 12V。

当滑动变阻器移到右端时，电流表的读数为 0A，电压表的读数为 4.8V。

3.根据题意，可列出欧姆定律的式子：0.2 = (6 - 10) / R1解得电阻R1为 20欧姆。

当滑动变阻器滑片P到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数无法计算。

二、并联电路1.根据题意，可列出基尔霍夫电流定律和欧姆定律的式子：12 / (10 + R2) = I112 / (L1 + R2) = I2I1 + I2 = 12 / 7.5解得灯泡L2的电阻为 5欧姆，灯泡L1和L2中通过的电流为 0.8A，干路电流为 1.6A。

2.根据题意，可列出欧姆定律的式子：6 / R1 = 14.5 / (R1 + R2) = 1.5解得灯泡L1的电阻为6欧姆，灯泡L2的电阻为3欧姆。

三、取值范围1.根据题意，可列出欧姆定律和基尔霍夫电压定律的式子：0.5 = 36 / (R1 + 24)R1 = 48欧姆电流表最大读数为 0.6A，故 R2 最小为 6欧姆。

当 R2 取最小值时，电压表的读数为 9V。

2.根据题意，可列出欧姆定律和基尔霍夫电压定律的式子：0.6 = (4.5 - R1) / R23 = 4.5 - R1 - 3R2解得滑动变阻器R2的变化范围为 0~3.5欧姆，当R2为8欧时，电流表的示数为 0.3A，电压表的示数为 2.4V。

四、电路变化题题目中未给出具体的电路图和问题，无法进行改写和解答。

1.有两个电阻R1和R2串联在电路中, 它们的阻值之比是5: 3, 则通过它们的电流之比是 , 它们两端的电压之比是。

若它们并联在电路中则通过它们的电流之比是 , 它们两端的电压之比是。

2.如图所示, 电阻R1与电阻R2串联后, 它们的总电阻是100Ω, 已知R2＝60Ω, 电压表的示数为10V, 则通过R1的电流为______A,R2两端电压是V 。

3.一段导体两端电压为12V, 导体中的电流是2A, 则此导体本身的电阻为Ω；如果电压降为6V, 导体中的电流是 A；电压降为0, 导体的电阻等于。

4.如图所示的电路, 电源电压保持不变, R1是定值电阻, R2是滑动变阻器。

当开关S 闭合, 滑片由b端向a端移动的过程中, 电流表示数 , （变大、变小、不变）电压表示数与电流表示数的比值。

（变大、变小、不变）5.两只定值电阻，甲标有“10. 1A”，乙标有“15. 0.6A”，把它们串联在同一电路中，电路中允许通过的最大电流.. A，两端允许加的最大电压...V. 6.一个电铃正常工作时的电流为0.5A, 电阻为 9Ω, 现把它接入电压为10V的电路中, 为使电铃能正常工作, 应____联一个阻值为______欧的电阻。

7．将电阻Rl与R2并联后接在电源两端时, 通过它们的电流之比为3∶2, 则它们的电阻之比为________。

若把它们串联起来接在电源两端, 那么通过它们的电流之比为________,电压之比为_________。

8. 如图所示, 电源电压不变, 当滑动变阻器滑片P向右移动时, 电压表V的示数变（“大”或“小”或“不变”） , 电流表A1的示数变（“大”、“不变”或“小”） , A2的示数变（“大”或“小”）。

9.有两个定值电阻, 甲标有“10Ω 1Ａ”, 乙标有“12Ω0.5Ａ”, 为使电阻不被烧坏, 若把它们串联起来, 串联电路两端允许加的最大电压为V。

；若把它们并联起来, 干路中的最大电流为A。

欧姆定律计算题专题练习一、串联电路1．（8分）如图所示，电阻R 1为6Ω，将它与R 2串联后接到8V 的电源上，已知R 2两端的电压是2V ．请求出：（1）流过的电流I 1；（1A ） （2）R 2的阻值；（2Ω）（3）电路的总电阻．（8Ω）2．如图所示，电阻R 1=12Ω。

开关S A 断开时，通过的电流为0.3A ；电键S A 闭合时，电流表的示数为0.5A 。

问：电源电压为多大？电阻R 2的阻值为多大？ （6V ，8Ω）3.如图所示，滑动变阻器上标有“20Ω 2A ”字样，当滑片P 在中点时，电流表读数为0.24A ，电压表读数为7.2V ，求：（1）电阻R 1和电源电压（2）滑动变阻器移到右端时，电流表和电压表的读数。

（9.6V ，0.192A ，5.76V ）4. 在如图所示的电路中，电源电压为6V 且不变。

电阻R 1的阻值为10Ω，滑动2题图3题图变阻器R2上标有“20Ω2A”字样，两电表均为常用电表。

闭开关S，电流表示数为0.2A。

求：（1）电压表的示数；（2）电阻R2连入电路的阻值；（3）若移动滑动变阻器滑片P到某一位置时，发现电压表为2V，则此时滑动变阻器接入的电阻值是多少？(2V,20Ω,20Ω)）5.一个小灯泡，正常工作时电压是3V，电阻是0.5Ω，但是手边只有9V的电源，应该给它串联一个多少欧姆的电阻才能接入电源？（1Ω）二、并联电路6.两个灯泡并联在电路中，电源电压为12V，总电阻为7.5Ω，灯泡L1的电阻为10Ω，求：（1）灯泡L2的电阻（2）灯泡L1和L2中通过的电流（3）干路电流（30Ω,1.2A，0.4A，1.6A）4题图7．（8分）（2007•兰州）如图所示的电路中，R1=20Ω，电路总电阻为12Ω，电流表示数为0.3A，请计算：（1）电阻R2的阻值；（2）电源电压；（3）通过R2的电流．（30Ω,6V,0.2A）8.如图所示电路,当S断开时，电源电压为6V,电流表的示数为1A;S闭合时，电流表的读数为1.5A,求：⑴ R1的阻值；⑵ R2的阻值。

完整版)欧姆定律练习题30道1.车床照明灯的电阻为720Ω，电压为36V，求通过它的电流。

答案：0.05A2.一只小灯泡的电流为0.5A，电阻为5Ω，求电压表量程。

答案：2.5V3.实验中电压为5V时，电流为0.25A，求导体的电阻；电压为6V时，电流为多少？答案：20Ω，0.3A4.在电路中，A、B两点间的电压为6V，R1为4Ω，R2的电流和电阻分别为多少？答案：1A，2Ω5.在电路中，R1为5Ω，开关S闭合时，I=0.6A，I10.4A，求R2的电阻值。

答案：5Ω6.在电路中，电流为0.3A，R1为40Ω，R2为60Ω，求干路电流I。

答案：0.2A7.电灯电阻为20Ω，两端电压为10V，电源电压为12V，串联多大电阻才能连接？答案：10Ω8.在电路中，R1为10Ω，R2为30Ω，开关S断开时电流为0.6A，开关K闭合时电流表示数为多少？答案：0.8A第一部分串联电路15道1.两个灯泡串联在电路中，电路中的电流为0.2A，电源电压为9V，灯泡L1的电阻为20Ω，求总电阻、灯泡L2的电阻和两个灯泡两端的电压。

答案：总电阻为70Ω，灯泡L2的电阻为50Ω，两个灯泡两端的电压分别为3V和6V。

2.两个灯泡串联在电路中，电路中的电流为0.3A，电源电压为12V，灯泡L1两端的电压为6V，求总电阻、灯泡L2两端的电压和两个灯泡的电阻。

答案：总电阻为20Ω，灯泡L2两端的电压为6V，两个灯泡的电阻分别为20Ω和40Ω。

3.两个灯泡串联在电路中，电路中的电流为0.1A，灯泡L1两端的电压为3V，灯泡L2两端的电压为9V，求两个灯泡的电阻、总电阻和电源电压。

答案：灯泡L1的电阻为30Ω，灯泡L2的电阻为90Ω，总电阻为60Ω，电源电压为12V。

4.两个灯泡串联在电路中，电路中的电流为0.2A，灯泡L1两端的电压为4V，总电阻为60Ω，求电源电压和灯泡L 2两端的电压。

答案：电源电压为16V，灯泡L2两端的电压为12V，灯泡L2的电阻为80Ω。

物理闭合电路的欧姆定律练习题20篇一、高考物理精讲专题闭合电路的欧姆定律1.如图所示电路中，R 二40，R2二60,C 二30卩F ，电池的内阻r =20，电动势E =12V .(1)闭合开关S ,求稳定后通过叫的电流. (2)求将开关断开后流过叫的总电荷量. 【答案】(1)1A ；(2)1.8x 10-4C 【解析】 【详解】 (1) 闭合开关S 电路稳定后，电容视为断路，则由图可知，R 1与R2串联，由闭合电路的欧姆定律有：I -E—12_1AR +R +r 4+6+212所以稳定后通过叫的电流为1A .(2) 闭合开关S 后，电容器两端的电压与竹的相等，有U 二1x 6V 二6VC将开关S 断开后，电容器两端的电压与电源的电动势相等，有U '=E=12VC流过R 1的总电荷量为Q=CU '-CU=30x 10-6x （12-6）C 二18x10-4CCC•2.如图所示的电路中，两平行金属板人、B 水平放置，两板间的距离d =40cm 。

电源电动势E =24V ,内电阻r =10，电阻R =15Q 。

闭合开关S ,待电路稳定后，将一带正电的小球从 B 板小孔以初速度v 0=4m/s 竖直向上射入两板间，小球恰能到达A 板。

若小球带电荷量为Q =1X 10-2C ,质量为m =2xl0-2kg ,不考虑空气阻力，取g =10m/s 2。

求： (1) A 、B 两板间的电压U ；(2) 滑动变阻器接入电路的阻值R p ； (3) 电源的输出功率P 。

【答案】(1)8V ；(2)80；(3)23W【解析】【详解】1(1)对小球从B到A的过程，由动能定理：—qU-mgd=0--mv2厶解得：U=8VE-UT(2)由欧姆定律有：1—R+r电流为：I=-RP80解得：R p=(3)根据电功率公式有：P=12G+R)p解得：P=23W3.如图所示，E=l0V,r=1Q,R]=R3=5Q,R2=4Q,C=100吓，当断开时，电容器中带电粒子恰好处于静止状态；求：(1)S闭合后，带电粒子加速度的大小和方向；⑵S闭合后流过R3的总电荷量.【答案】⑴g,方向竖直向上⑵4x10-4C【解析】【详解】(1)开始带电粒子恰好处于静止状态，必有qE=mg且qE竖直向上.S闭合后，qE=mg的平衡关系被打破.S断开时，带电粒子恰好处于静止状态，设电容器两极板间距离为d,有RU=-2E=4VC R+R+r'21qUC=mgdS闭合后，—U'=E=8VC R+r2设带电粒子加速度为a,则qU'j-mg=ma,30“FT 才汀缈其解得a=g,方向竖直向上.（2）S 闭合后，流过R 3的总电荷量等于电容器上电荷的增加量，所以\Q=C （U C ，-U C ）=4X 10-4C4.如图所示，电源电动势E =30V ,内阻r =10,电阻R=4Q ,R 2=10Q .两正对的平行金属 板长L =0.2m ,两板间的距离d =0.1m .闭合开关S 后，一质量m =5x10一8kg ，电荷量Q =+4X 10.6C的粒子以平行于两板且大小为：=5x102m/s 的初速度从两板的正中间射入，求粒子在两平行金属板间运动的过程中沿垂直于板方向发生的位移大小？（不考虑粒子的重力）【解析】根据闭合电路欧姆定律，有：U20VE"=—=——=200卩加电场强度：粒子做类似平抛运动，根据分运动公式，有: L=v °t17y=at 2m 1Q ET 214X 10~6X 200X 0 y =~-=-X=1.28x 联立解得：点睛：本题是简单的力电综合问题，关键是明确电路结构和粒子的运动规律，然后根据闭合电路欧姆定律和类似平抛运动的分运动公式列式求解.5.如图所示，电路由一个电动势为E 、内电阻为r 的电源和一个滑动变阻器R 组成。
