电力系统分析课后习题及答案【篇一：电力系统分析习题集及答案】集华北电力大学前言本书是在高等学校教材《电力系统稳态分析》和《电力系统暂态分析》多次修改之后而编写的与之相适应的习题集。
电力系统课程是各高等院校、电气工程专业的必修专业课，学好这门课程非常重要，但有很大的难度。
根据国家教委关于国家重点教材的编写要求，为更好地满足目前的教学需要，为培养出大量高质量的电力事业的建设人材，我们编写了这本《电力系统分析习题集》。
力求使该书具有较强的系统性、针对性和可操作性，以便能够使学生扎实的掌握电力系统基本理论知识，同时也能够为广大电力工程技术人员提供必要的基础理论、计算方法，从而更准确地掌握电力系统的运行情况，保证电力系统运行的可靠、优质和经济。
全书内容共分十五章，第一至第六章是《电力系统稳态分析》的习题，第七至第十四章是《电力系统暂态分析》的习题，第十五章是研究生入学考试试题。
本书适用于高等院校的师生、广大电力工程技术人员使用，同时也可作为报考研究生的学习资料。
由于编写的时间短，内容较多，书中难免有缺点、错误，诚恳地希望读者提出批评指正。
目录第一部分电力系统稳态分析第一章第二章第三章第四章第五章第六章电力系统的基本概念电力系统的元件参数及等值电路简单电力系统的计算和分析电力系统潮流的计算机算法电力系统的有功功率和频率调整电力系统的无功功率和电压调整第二部分电力系统暂态分析第七章电力系统故障分析的基本知识第八章同步发电机突然三相短路分析第九章电力系统三相短路的实用计算第十章对称分量法及元件的各序参数和等值电路第十一章不对称故障的分析、计算第十二章电力系统各元件的机电特性第十三章电力系统静态稳定第十四章电力系统暂态稳定第十五章研究生入学考试试题附录第一部分电力系统稳态分析电力系统稳态分析，研究的内容分为两类，一类是电力系统稳态运行状况下的分析与潮流分布计算，另一类是电力系统稳态运行状况的优化和调整。
第一章电力系统的基本概念1-1 什么叫电力系统、电力网及动力系统？电力系统为什么要采用高压输电？1-2 为什么要规定额定电压？电力线、发电机、变压器和用电设备的额定电压是如何确定的？1-3 我国电网的电压等级有哪些？1-4 标出图1-4电力系统中各元件的额定电压。
Chapter 一1-1、电力系统和电力网的含义是什么？答：电力系统指生产、变换、输送、分配电能的设备如发电机、变压器、输配电线路等，使用电能的设备如电动机、电炉、电灯等，以及测量、保护、控制装置乃至能量管理系统所组成的统一整体。
一般电力系统就是由发电设备、输电设备、配电设备及用电设备所组成的统一体。
电力系统中，由各种电压等级的电力线路及升降压变压器等变换、输送、分配电能设备所组成的部分称电力网络。
1-2、电力系统接线图分为哪两种？有什么区别？答：电力系统接线图分为地理接线图和电气接线图。
地理接线图是按比例显示该系统中各发电厂和变电所的相对地理位置，反映各条电力线路按一定比例的路径，以及它们相互间的联络。
因此，由地理接线图可获得对该系统的宏观印象。
但由于地理接线图上难以表示各主要电机、电器之间的联系，对该系统的进一步了解。
还需阅读其电气接线图。
电气接线图主要显示系统中发电机、变压器、母线、断路器、电力线路等主要电力元件之间的电气接线。
但电气接线图上难以反映各发电厂、变电所的相对位置，所以阅读电气接线图时，又常需参考地理接线图。
1-3、对电力系统运行的基本要求是什么？答：对电力系统运行通常有如下三点基本要求:1）保证可靠地持续供电；2）保证良好的电能质量；3）保证系统运行的经济性。
1-4、电力系统的额定电压是如何确定的？系统各元件的额定电压是多少？什么叫电力线路的平均额定电压？答：各部分电压等级之所以不同，是因三相功率S 和线电压U、线电流I 之间的关系为UI。
当输送功率一定时，输电电压愈高，电流愈小，导线等截流部分的截面积愈小，投资愈小；但电压愈高，对绝缘的要求愈高，杆塔、变压器、断路器等绝缘的投资也愈大。
综合考虑这些因素，对应于一定的输送功率和输送距离应有一个最合理的线路电压。
但从设备制造角度考虑，为保证生产的系列性，又不应任意确定线路电压。
另外，规定的标准电压等级过多也不利于电力工业的发展。
电力系统分析第三版于永源答案【篇一：电力系统分析课后习题解答】t>第1章绪论1-1答：能保证电气设备正常运行，且具有最佳技术指标和经济指标的电压，称为额定电压。
用电设备的额定电压和电网的额定电压相等。
发电机的额定电压比所连接线路的额定电压高5％，用于补偿电网上的电压损失。
变压器一次绕组的额定电压等于电网的额定电压。
当升压变压器与发电机直接相连时，一次绕组的额定电压与发电机的额定电压相同。
变压器二次绕组的额定电压一般比同级电网的额定电压高10％。
当变压器二次侧输电距离较短，或变压器阻抗较小（小于7％）时，二次绕组的额定电压可只比同级电网的额定电压高5％。
1-2答：一般情况下，输电线路的电压越高，可输送的容量（输电能力）就越大，输送的距离也越远。
因为输电电压高，线路损耗少，线路压降就小，就可以带动更大容量的电气设备。
在相同电压下，要输送较远的距离，则输送的容量就小，要输送较大的容量，则输送的距离就短。
当然，输送容量和距离还要取决于其它技术条件以及是否采取了补偿措施等。
1-3 答：是一个假想的时间，在此时间内，电力负荷按年最大负荷持续运行所消耗的电能，恰好等于该电力负荷全年实际消耗的电能。
1-4解：（1）g：10.5kv；t-1：10.5kv/242kv；t-2：220kv/121kv，220kv/38.5kv；t-3：110kv/11kv；t-4：35kv/6.6kv；t-5：10.5kv/3.3kv，（长线路） 10.5kv/3.15kv （短线路）t-2工作于主抽头：实际变比为kt-2(1-2)=220/121=1.818；kt-2(1-3)=220/38.5=5.714；kt-2(2-3)=121/38.5=3.143；1-5解：由已知条件，可得日总耗电量为wd?70?2?50?4?80?2?100?4?80?2?90?4?120?4?70?2?2040mw 则日平均负荷为pav?wd2040??85mw 2424负荷率为km?pavp8550??0.708；最小负荷系数为a?min??0.417 pmax120pmax1201-6解：系统年持续负荷曲线如图所示。

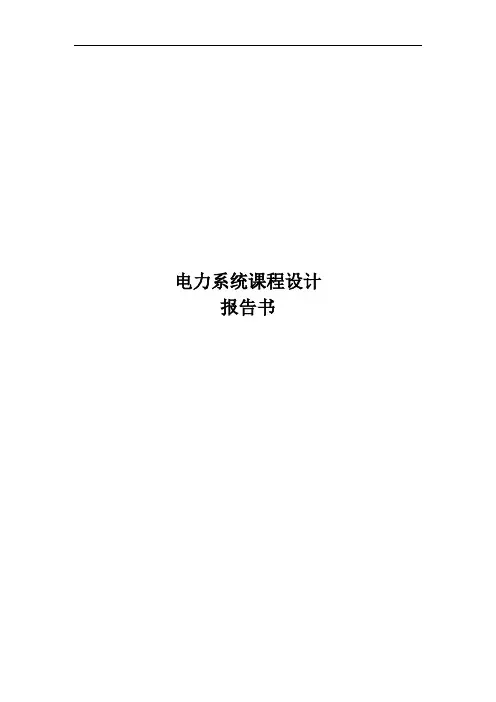

电力系统课程设计报告书目录第一章电力系统故障分析概论 (2)1.1电力系统故障分析作用及意义 (2)1.2电力系统故障概率 (2)1.3 电力系统故障计算的基本原则和规定 (3)第二章不对称故障分析 (5)2.1不对称故障分析概述 (5)2.2不对称故障分析及计算方法 (5)2.3不对称故障分析计算步骤 (5)第三章纵向不对称故障分析 (6)3.1纵向不对称故障分析 (6)3.2断路故障的简略记号 (6)3.3一相断相故障分析 (7)第四章电力系统纵向故障分析实例计算分析 (9)4.1电力系统纵向故障分析实例要求 (9)4.2理论计算过程 (9)4.3 Matelab计算过程 (11)4.4 电力系统故障仿真分析 (14)4.4.1实例仿真模型及各模块参数设置 (14)4.4.2仿真波形结果 (15)课程设计心得 (19)附录 (20)参考文献 (23)摘要本设计分析了电力系统短路故障的电气特征，并利用Matlab/Simulink软件对其进行仿真，进一步研究短路故障的特点。
通过算例对电力系统短路故障进行分析计算。
然后运用Matlab/Simulink对算例进行电力系统短路、断路故障仿真，得出仿真结果。
并将电力系统短路故障的分析计算结果与Matlab仿真的分析结果进行比较，从而得出结论。
结果表明计算结果与仿真结果差别不大，运用Matlab对电力系统短路故障进行分析与仿真，能够准确直观地考察电力系统短路故障的动态特性，验证了Matlab在电力系统仿真中的强大功能。
关键词：短路故障；Simulink分析；短路、断路电流计算AbstractThis introduction to the power syetem short-circuit fault analysis method and simulation of Matlab/simulink basic features.First analysis and calculation of power system short-circuit fault,and then use Matlab/simulink to power system short-circuit fault simulation ,obtain simulation pare power system short-circuit fault analysis and calculation of results with the results of Matlab simulation and analysis so as to arrive at conclusions.It shows that using Matlab power system short-circuit fault analysis and simulation can accurately and visually inspect the dynamic characteristics of power system short –circuit fault analysis and visually inspect the dynamic characteristics of power system short –circuit fault and verified in power system simulation of Matlab.Keywords: Fault analysis; Simulink simulation；Calculation of short-circuit current第一章电力系统故障分析概论1.1电力系统故障分析作用及意义“电力系统故障分析”主要是研究电力系统中由于故障所引起的电磁暂态过程，搞清楚暂态发生的原因、发展过程及后果，从而为预防及消除电力系统的故障准备必要的理论知识。
电力系统分析第三版于永源答案【篇一：电力系统分析课后习题解答】t>第1章绪论1-1答：能保证电气设备正常运行，且具有最佳技术指标和经济指标的电压，称为额定电压。
用电设备的额定电压和电网的额定电压相等。
发电机的额定电压比所连接线路的额定电压高5％，用于补偿电网上的电压损失。
变压器一次绕组的额定电压等于电网的额定电压。
当升压变压器与发电机直接相连时，一次绕组的额定电压与发电机的额定电压相同。
变压器二次绕组的额定电压一般比同级电网的额定电压高10％。
当变压器二次侧输电距离较短，或变压器阻抗较小（小于7％）时，二次绕组的额定电压可只比同级电网的额定电压高5％。
1-2答：一般情况下，输电线路的电压越高，可输送的容量（输电能力）就越大，输送的距离也越远。
因为输电电压高，线路损耗少，线路压降就小，就可以带动更大容量的电气设备。
在相同电压下，要输送较远的距离，则输送的容量就小，要输送较大的容量，则输送的距离就短。
当然，输送容量和距离还要取决于其它技术条件以及是否采取了补偿措施等。
1-3 答：是一个假想的时间，在此时间内，电力负荷按年最大负荷持续运行所消耗的电能，恰好等于该电力负荷全年实际消耗的电能。
1-4解：（1）g：10.5kv；t-1：10.5kv/242kv；t-2：220kv/121kv，220kv/38.5kv；t-3：110kv/11kv；t-4：35kv/6.6kv；t-5：10.5kv/3.3kv，（长线路） 10.5kv/3.15kv （短线路）t-2工作于主抽头：实际变比为kt-2(1-2)=220/121=1.818；kt-2(1-3)=220/38.5=5.714；kt-2(2-3)=121/38.5=3.143；1-5解：由已知条件，可得日总耗电量为wd?70?2?50?4?80?2?100?4?80?2?90?4?120?4?70?2?2040mw 则日平均负荷为pav?wd2040??85mw 2424负荷率为km?pavp8550??0.708；最小负荷系数为a?min??0.417 pmax120pmax1201-6解：系统年持续负荷曲线如图所示。
第一章电力系统分析基础知识1-2-1 对例1-2，取110kV B30,用准确和近似计算法计算参数标幺值。
U，S MVAB2解：①准确计算法：选取第二段为基本段，取U110kV，S B30MVA，则其余两段的电压基准值分B210.5别为：U B k U110kV9.5kV11B2121UB3UB2k21101106.66.6kV电流基准值：IS30BB1.8kA 13U39.5B1IS30BB0.16 23U23110BkA各元件的电抗标幺值分别为：210.530发电机：x0.260.3212309.5变压器212130T：x0.1050.121 122211031.530输电线路：x0.4800.07932110变压器211030T：x0.1050.21 24221511062.62电抗器：x0.050.456.60.330电缆线路：x0.082.50.14626.611电源电动势标幺值：E1.169.5②近似算法：取S B30MVA，各段电压电流基准值分别为：30U B110.5kV，I B 1.65kA1310.5U30B2115kV，I B0.15kA13115U30B36.3，I B 2.75kA kV13 6.3各元件电抗标幺值：210.530发电机：x0.260.26123010.5变压器212130T：x0.1050.11 12211531.530输电线路：x0.4800.07332115变压器211530T：x0.1050.21 2421151562.75电抗器：x0.050.4456.30.330电缆线路：x0.082.50.151626.311电源电动势标幺值：E 1.0510.5210.530发电机：x0.260.3212309.5变压器212130T：x0.1050.121 122211031.530输电线路：x0.4800.07932110变压器211030T：x0.1050.21 24221511062.62电抗器：x0.050.456.60.330电缆线路：x0.082.50.14626.611电源电动势标幺值：E1.169.51-3-1 在例1-4 中，若 6.3kV 母线的三相电压为：U a2 6.3c o s(s t)U a2 6.3c os(s t120)U a2 6.3c os(s t120)在空载情况下f点突然三相短路，设突然三相短路时30。
电力系统的基本知识一、单项选择题1、对电力系统的基本要求是（ A ）。
A、保证对用户的供电可靠性和电能质量，提高电力系统运行的经济性，减少对环境的不良影响；B、保证对用户的供电可靠性和电能质量；C、保证对用户的供电可靠性，提高系统运行的经济性；D、保证对用户的供电可靠性。
2、停电有可能导致人员伤亡或主要生产设备损坏的用户的用电设备属于(A)A、一级负荷；B、二级负荷；C、三级负荷；D、特级负荷。
3、对于供电可靠性，下述说法中正确的是（ D ）。
A、所有负荷都应当做到在任何情况下不中断供电；B、一级和二级负荷应当在任何情况下不中断供电；C、除一级负荷不允许中断供电外，其它负荷随时可以中断供电；D、一级负荷在任何情况下都不允许中断供电、二级负荷应尽可能不停电、三级负荷可以根据系统运行情况随时停电。
4、衡量电能质量的技术指标是（ B ）。
A、电压偏移、频率偏移、网损率；B、电压偏移、频率偏移、电压畸变率；C、厂用电率、燃料消耗率、网损率；D、厂用电率、网损率、电压畸变率5、用于电能远距离输送的线路称为（ C ）。
A、配电线路；B、直配线路；C、输电线路；D、输配电线路。
6、我国目前电力系统的最高电压等级是（ D ）。
A、交流500kv，直流500kv；B、交流750kv，直流500kv；C、交流500kv，直流800kv；；D、交流1000kv，直流800kv。
6、用于连接220kv和110kv两个电压等级的降压变压器，其两侧绕组的额定电压应为（ D ）。
A、220kv、110kv；B、220kv、115kv；C、242Kv、121Kv；D、220kv、121kv。
7、110kv及以上电力系统应采用的中性点运行方式为（ A ）。
A、直接接地；B、不接地；C、经消弧线圈接地；D、不接地或经消弧线圈接地。
8、电力系统经消弧线圈接地时，应采用的补偿方式为（ C ）。
A、全补偿；B、欠补偿；C、过补偿；D、欠补偿或全补偿。
Chapter 一1-1、电力系统和电力网的含义是什么？答：电力系统指生产、变换、输送、分配电能的设备如发电机、变压器、输配电线路等，使用电能的设备如电动机、电炉、电灯等，以及测量、保护、控制装置乃至能量管理系统所组成的统一整体。
一般电力系统就是由发电设备、输电设备、配电设备及用电设备所组成的统一体。
电力系统中，由各种电压等级的电力线路及升降压变压器等变换、输送、分配电能设备所组成的部分称电力网络。
1-2、电力系统接线图分为哪两种？有什么区别？答：电力系统接线图分为地理接线图和电气接线图。
地理接线图是按比例显示该系统中各发电厂和变电所的相对地理位置，反映各条电力线路按一定比例的路径，以及它们相互间的联络。
因此，由地理接线图可获得对该系统的宏观印象。
但由于地理接线图上难以表示各主要电机、电器之间的联系，对该系统的进一步了解。
还需阅读其电气接线图。
电气接线图主要显示系统中发电机、变压器、母线、断路器、电力线路等主要电力元件之间的电气接线。
但电气接线图上难以反映各发电厂、变电所的相对位置，所以阅读电气接线图时，又常需参考地理接线图。
1-3、对电力系统运行的基本要求是什么？答：对电力系统运行通常有如下三点基本要求:1）保证可靠地持续供电；2）保证良好的电能质量；3）保证系统运行的经济性。
1-4、电力系统的额定电压是如何确定的？系统各元件的额定电压是多少？什么叫电力线路的平均额定电压？答：各部分电压等级之所以不同，是因三相功率S 和线电压U、线电流I 之间的关系为UI。
当输送功率一定时，输电电压愈高，电流愈小，导线等截流部分的截面积愈小，投资愈小；但电压愈高，对绝缘的要求愈高，杆塔、变压器、断路器等绝缘的投资也愈大。
综合考虑这些因素，对应于一定的输送功率和输送距离应有一个最合理的线路电压。
但从设备制造角度考虑，为保证生产的系列性，又不应任意确定线路电压。
另外，规定的标准电压等级过多也不利于电力工业的发展。

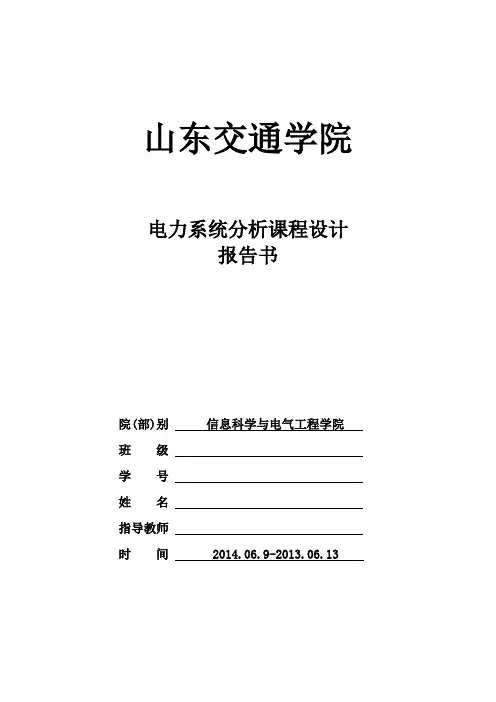

山东交通学院电力系统分析课程设计报告书院(部)别信息科学与电气工程学院班级学号姓名指导教师时间 2014.06.9-2013.06.13课程设计任务书题目电力系统分析课程设计学院信息科学与电气工程学院专业电气工程及其自动化班级学生姓名学号6 月9 日至 6 月13 日共 1 周指导教师(签字)院长(签字)2014 年 6 月13日成绩评定表摘要潮流计算，电力学名词，指在给定电力系统网络拓扑、元件参数和发电、负荷参量条件下，计算有功功率、无功功率及电压在电力网中的分布。
潮流计算是根据给定的电网结构、参数和发电机、负荷等元件的运行条件，确定电力系统各部分稳态运行状态参数的计算。
通常给定的运行条件有系统中各电源和负荷点的功率、枢纽点电压、平衡点的电压和相位角。
待求的运行状态参量包括电网各母线节点的电压幅值和相角，以及各支路的功率分布、网络的功率损耗等。
传统的潮流计算程序缺乏图形用户界面，结果显示不直观，难于与其他分析功能集成，网络原始数据输入工作量大且易于出错。
结合电力系统的特点，对于复杂电力系统，根据定条件，应用牛顿-拉夫逊法进行计算，在手工计算中，由于涉及大量变量、微分方程、矩阵计算，求解很繁琐，计算不同系统时需要重新计算。
运用MATLAB软件进行仿真潮流计算，图形界面直观，运行稳定，计算准确，提高了计算速度，各个类的有效封装又使程序具有很好的模块性.可维护性和可重用性。
关键字：潮流计算牛拉法Matlab目录1潮流计算 (1)1.1潮流计算概述 (1)1.2潮流计算的要求 (2)1.3潮流计算的优势 (2)1.4潮流计算的用途 (3)2 MATLAB简介 (4)2.1MA TLAB概述 (4)3牛顿-拉夫逊法概述 (5)3.1牛顿-拉夫逊基本原理 (5)3.2直角牛顿-拉夫逊法潮流计算求解过程 (6)4设计过程 (12)4.1题目D (12)4.2牛顿拉夫逊法程序流程图 (211)4.3设计程序 (22)心得体会 (25)参考文献 (26)1潮流计算1.1潮流计算概述潮流计算是研究电力系统稳态运行情况的一种基本电气计算，常规潮流计算的任务是根据给定的运行条件和网路结构确定整个系统的运行状态，如各母线上的电压（幅值及相角）、网络中的功率分布以及功率损耗等。

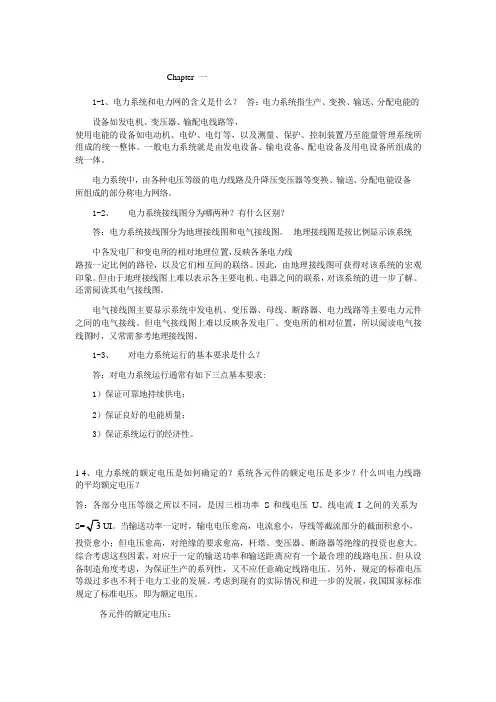

Chapter 一1-1、电力系统和电力网的含义是什么？答：电力系统指生产、变换、输送、分配电能的设备如发电机、变压器、输配电线路等，使用电能的设备如电动机、电炉、电灯等，以及测量、保护、控制装置乃至能量管理系统所组成的统一整体。
一般电力系统就是由发电设备、输电设备、配电设备及用电设备所组成的统一体。
电力系统中，由各种电压等级的电力线路及升降压变压器等变换、输送、分配电能设备所组成的部分称电力网络。
1-2、电力系统接线图分为哪两种？有什么区别？答：电力系统接线图分为地理接线图和电气接线图。
地理接线图是按比例显示该系统中各发电厂和变电所的相对地理位置，反映各条电力线路按一定比例的路径，以及它们相互间的联络。
因此，由地理接线图可获得对该系统的宏观印象。
但由于地理接线图上难以表示各主要电机、电器之间的联系，对该系统的进一步了解。
还需阅读其电气接线图。
电气接线图主要显示系统中发电机、变压器、母线、断路器、电力线路等主要电力元件之间的电气接线。
但电气接线图上难以反映各发电厂、变电所的相对位置，所以阅读电气接线图时，又常需参考地理接线图。
1-3、对电力系统运行的基本要什么？答：对电力系统运行通常有如下三点基本要求: 1）保证可靠地持续供电；2）保证良好的电能质量；3）保证系统运行的经济性。
1-4、电力系统的额定电压是如何确定的？系统各元件的额定电压是多少？什么叫电力线路的平均额定电压？答：各部分电压等级之所以不同，是因三相功率S 和线电压U、线电流I 之间的关系为S= 3 UI。
当输送功率一定时，输电电压愈高，电流愈小，导线等截流部分的截面积愈小，投资愈小；但电压愈高，对绝缘的要求愈高，杆塔、变压器、断路器等绝缘的投资也愈大。
综合考虑这些因素，对应于一定的输送功率和输送距离应有一个最合理的线路电压。
但从设备制造角度考虑，为保证生产的系列性，又不应任意确定线路电压。
另外，规定的标准电压等级过多也不利于电力工业的发展。
考虑到现有的实际情况和进一步的发展，我国国家标准规定了标准电压，即为额定电压。
各元件的额定电压：1、各用电设备的额定电压取与线路额定电压相等，使所有用电设备能在接近它们的 额定电压下运行；2、发电机的额定电压为线路额定电压的 105%；3、升压变压器一次侧额定电压与发电机的额定电压相同，二次侧的额定电压为线路 额定电压的 110%；4、降压变压器一次侧取与线路额定电压相等，二次侧的额定电压为线路额定电压 的 110%或 105%。
电力线路的平均额定电压：是约定的、较线路额定电压高 5%的电压系列。
1-5、系统不同电压等级的适用围怎样？答：3KV 只限于工业企业部采用；500、330、220KV 多用于大电力系统的主干线；110KV 既用于大城市或大工业企业部网络，也广泛用于农村网络；10KV 则是最常用的更低一级 的配电电压；只有负荷中高压电动机的比重很大时，才考虑 6KV 配电的方案。
1-6、 电力系统负荷曲线有哪些？什么是年持续负荷曲线和最大负荷利用小时数？有何用处？ 答：电力系统负荷曲线：1） 按负荷种类分为有功功率负荷曲线和无功功率负荷曲线； 2） 按时间段长短分为日负荷曲线和年负荷曲线；3）按计量地点分为个别用户、电力线路、变电所及至整个系统的负荷曲线。
年持续负荷曲线：一年中系统负荷按其数值大小及其持续时间顺序由大到小排列而 成。
最大负荷利用小时数 T max ：如果负荷始终等于最大负荷 P m ax ，则经过 T m ax 小时所消耗 的电能恰好等于全年耗电量 W ，即：8760W ∫pdtT max ==P m axP m axT max 的大小反映了负荷随时间变化波动的幅度大小，T max 大则表示负荷波动小，T max小表示负荷波动大。
1-7、 某 一 负 荷 的 年 持 续 负 荷 曲 线 如 图 所 示 ， 试 求 最 大 负 荷 利 用 小 时 。
P(M W )1 006 03 02 000 5 0008 760t(h)解：A年= 2000 ×100 + (5000 −2000) ×60 +(8760 −5000) ×30 =492800( Mw.)hT max =A年Pm ax= 492800 = 492（8h）1001-8、电力系统中性点的接地方式有哪些？它们各有什么特点？我国电力系统中性点接地情况如何?答：接地方式通常分为两大类：1）大接地电流系统，即直接接地；2）小接地电流系统，即不接地和经消弧线圈接地。
特点：电力系统最常见的故障是单相接地，对中性点直接接地系统来说当出现单相接地时，出现了除中性点外的另一个接地点，构成了短路回路，所以接地相电流即短路电流数值也就很大，为了防止损坏设备，必须迅速切除接地相甚至三相，从而降低了供电可靠性。
不接地系统供电可靠性高，但对绝缘水平的要求也高。
因这种系统中单相接地时，不构成短路回路，接地相电流不大，不必切除接地相，但这时非接地相的接地电压却升高为相电压的3 倍。
目前在我国，110KV 及以上的系统采用中性点直接接地，35KV 及以下的系统中性点不接地。
1-9、中性点不接地单相接地时，各相对地电压有什么变化？怎样计算单相接地电流？答：1)假设C 相接地，则C 相电流为0。
此时相量图如图一。
由图可知，故障相电压变为0，非故障相得对地电压变为线电压，即为原来的 3 倍。
3 Ia=3 Ia。
即故障时单相接地电2）则相量图为图二。
由图可知，∑Ic= 3 Ica=流为非故障时电容对地电流的3 倍。
1-10 、消弧线圈的工作原理是什么？电力系统一般采用哪种补偿方式？为什么？答：工作原理：在小接地电流系统的中性点处装设消弧线圈，其实就是电感线圈，接地点接地相电流中增加了一个感性分量，它和原来接地点的电流即线路两非故障相的对地电容电流之和恰方向相反，数值相抵消，从而减小了接地点的电流，使电弧易于自行熄灭，提高了供电可靠性。
电力系统中一般采取过补偿，因为全补偿和欠补偿易被击穿。
当I L= ∑I C 时称为全补偿，系统中会产生谐振过电压，这是不允许的；当I L ＞∑I C 时称为过补偿，这是系统运行中经常使用的补偿方式；当I L ＜∑I C 时称为欠补偿，一般也不采用，以防止再切除线路或系统频率下降时使∑I C 减少可能出现全补偿而出现谐振过电压。
Chapter 二2-1、架空电力线路由哪些部分组成？它们的作用如何？架空电力线路的杆塔由哪些形式？答：架空电力线路由导线、避雷线、杆塔、绝缘子和金具等构成。
作用：1）导线：传输电能；2）避雷线：将雷电流引入以保护电力线路免受雷击；3）杆塔：支持导线和避雷线，保持导线与导线、导线与避雷线、导线与的安全距离；4）金具：支持、接续、保护导线和避雷线，连接和保护绝缘子。
杆塔的型式：直线杆，耐杆，终端杆，转角杆等。
2-2、在电力系统计算时，导线材料的电阻率ρ为什么略大于它们的直流电阻率？SNU N答：原因：1）交流电的集肤效应使得电阻上升；2）输电线路为多股绞线，其每股长度略大于导线长度；3）计算中采用的标称截面积略大于实际截面积。
2-3、分裂导线的作用是什么？分裂数为多少合适?为什么？答：分裂导线的作用：为了减少电晕损耗，应设法降低导线表面电场强度值，实践证明采用 每相导体分裂为几根子导体的分裂导线结构可降低导线表面电场强度值，因此分裂导线成为 目前国外超高压输电线路上广为采用的导线型式。
分裂数为 2~4 合适。
因为分裂的根数愈多，电抗下降也愈多，但分裂根数超过 3-4 根 时，电抗的下降已逐渐减缓。
而导线与金具的结构、线路架设与运行等却随着分裂根数的增 加而大为复杂，目前导线的分裂根数一般不超过 4 根 2-4、电力线路的等值电路是怎样表示的？答：1)短线路，是指长度不超过 100km 的架空线路，线路电压为 35KV 及以下时，电纳可 略。
等值电路如图一。
2）中等长度线路，是指长度在 100~300km 之间的架空线路和不超过 100km 的电缆线路。
这种线路的等值电路有 T 型和π型等值电路，如图二。
3）长线路，是指长度超过 300km 的架空线路和超过 100km 的电缆线路。
这种线路的等 值电路要考虑它们的分布参数特性，如图三。
2-5、什么叫自然功率？ 答：自然功率也称波阻抗负荷。
是指负荷阻抗为波阻抗时，该负荷所消耗的功率。
2-6、什么叫变压器的短路试验和空载试验，从这两个试验可确定变压器哪些参数？答：1）短路试验：低压侧短路，在高压侧加电压使绕组通过的电流达额定值，测出高压侧 P U 2所加电压值和回路所消耗的有功功率 P K 。
可确定的参数：绕组电阻 R T =K N，绕组电抗2 NX = U %U 2K N 。
T100 S2）空载试验：低压侧开路，高压侧加额定电压，测出变压器的空载电流 I 0 和空载损耗 P 0。
可确定的参数：励磁电导 G = P 0 ，励磁电纳 B = I 0 %S N 。
T 2 T N 100U 22-7、双绕组和三绕组变压器一般以什么样的等值电路表示？双绕组变压器与电力线路的等值电路有何异同？答：1）双绕组变压器的等值电路： 三绕组变压器的等值电路：2）同——都有一串联的阻抗Z=R+jX 和并联的导纳Y=G+jB。
异——双绕组变压器的励磁回路的等值导纳并联在变压器绕组等值阻抗的首端；线路的总导纳一半并联在线路的等值阻抗的首端，一半并联在末端；线路的G≈0;双绕组变压器的并联电纳是感性因此BT 前是“－”号，线路的并联电纳是容性的，因此BL 前是“+”号。
2-8、什么叫三绕组变压器的最大短路损耗？答：指两个100%容量绕组中流过额定电流，另一个100%或50%容量绕组空载时的有功损耗。
2-9、对于升压型和降压型的变压器，如果所给出的其他原始数据均相同，它们的参数相同吗？如何理解变压器的参数具有电压级的概念？答：不同。
因为对升压型和降压型的三绕组变压器来说，其绕组排列方式不同。
升压型的从铁芯至绕组最外层的排列顺序是中压绕组、低压绕组、高压绕组，由于高中压绕组相隔最远，二者间漏抗最大；降压型的从铁芯至绕组最外层的排列顺序是低压绕组、中压绕组、高压绕组，高低压绕组间漏抗最大。
绕组间漏抗不同，则XT 就不同。
当变压器参数计算公式中代入不同电压级的额定电压则得出归算到不同电压级下的参数。
2-10 、发电机的等值电路有几种形式？它们等效吗？发电机电抗的百分数XG%的含义是什么？答：一般有两种形式，一是以电压源和串联电抗表示的等值电路，一是以电流源和并联电抗表示的等值电路。
两者之间完全等效。
发电机电抗的百分数XG% 实际上是在X G 上通过额定电流时产生的电压降与额定电压的比值的百分值。
其计算公式是：XG (%) =3I N X G ×100UN2-11、电力系统负荷有几种表示方式？它们之间有什么关系？答：电力系统负荷有两种表示方法：阻抗和导纳，它们相互等值。
