第六章 pn结二极管：I-V特性
- 格式：ppt
- 大小：2.36 MB
- 文档页数：66
下载文档原格式
合集下载
第六章pn结二极管IV特性
J P (x')
qD
p
dpn dx '
qD p LP
n
2 i
ND
qV A
( e kT
x'
1)e LP
第六章pn结二极管IV特性
6.2.3严格推导
0
Dn
d 2n p dx 2
np n
'
(x ''
0)
n p ( x '' ) 0
n p ( x ''
0)
n
2 i
NA
qV A
( e kT
第六章pn结二极管IV特性
6.3 与理想情况的偏差
3势垒区的产生与复合电流
p-n结平衡时，势垒区复合中心的产生率等于复合率
（1）反向时，势垒区电场加强，耗尽层中载流子的浓度将会 下降低于平衡值，导致耗尽层中电子-空穴的产生，复合中心 产生的电子、空穴来不及复合就被强电场扫出势垒区，形成产
生电流IG-R, 因此增大了反向电流
DN LN
n
2 i
（)
Ge
管比硅管的饱和电流大
NA
10 6 倍）
I0
qA
Dp Lp
n
2
i（
p
n
二极管）
ND
I0
qA
DN LN
n
2
i（
pn
二极管）
NA
非对称结中，重掺杂一 侧的影响较小，可忽略
第六章pn结二极管IV特性
6.2.4 结果分析 （4）载流子电流
第六章pn结二极管IV特性
6.2.4 结果分析
第六章pn结二极管IV特性
半导体物理学第六章解读
ND X D ND NA
1
Q=eND
Xn
2
0e
(
NDNA ND NA
)(VD
V
2 )
♦单边突变结:
XD
2
e
0
1
(VD V NB
)
2
♦势垒区主要在轻掺杂 一边
• 对p+-n结, NB代表ND • 对p-n+结, NB代表NA
xn X D
xp XD
P+-n结
3. 突变结的势垒电容
电势
图6-8
电子势能(能带)
6.1.5p-n载流子的分布 ♦ 当电势零点取x=-xp处,则有: EC (x) EC qV (x)
EV (x) EV qV ( x)
x x p , EC ( x) EC x xn , EC (x) EC qVD
♦势垒区的载流子浓度为:
EC qV ( x ) EF
• 反向偏压下的突变结势垒电容(单位面积):
1
CT A
dQ dV
2(
0eND NA
ND NA )(VD
V
)
2
CT 0
A XD
CT
(VD
1 V )1/ 2
• 几点说明:
① p-n结的势垒电容可以等效为一个平行
板电容器,势垒宽度即两平行极板的距离
② 这里求得的势垒电容, 主要适用于反向 偏置情况
xn
NAXD ND NA
, xp
ND X D ND NA
• 代入上式
VD
q
2 0
( NAND ND NA
)
X
2 D
♦则，平衡p-n结
1
XD
pn结
0.75
（2）对于给定的掺杂浓 度，VBR随二极管中半导 体的禁带宽度而增加。
引起击穿的两种物理机制：雪崩倍增和齐纳过程
雪崩倍增 原因：碰撞电离 并非在VA=-VBR处 突然出现雪崩击穿。 而是在远低于击穿 电压时，部分载流 子能够有机会获得 足够的能量来产生 碰撞电离。引入倍 增系数M。
M I I0
P162页：5.9 一个pn结二极管，其掺杂分布参见图p5.9，且满足公式
N D N A N0[1 exp(ax)]
，其中N0和a为常数。
(a) 简要地描述出耗尽近似。 (b) 根据耗尽近似，画出二极管内电荷密度示意图。 (c) 建立耗尽层内电场的表达式。
(1) 在耗尽层内，净电荷正比于ND-NA 在耗尽层外，净电荷为0 (3)
2
D n dp J p ( x' ) qDP q P i (e qVA / kT 1)e x '/ LP dx' LP N D
J J N ( x p) J P ( x xn )
DN ni 2 DP ni 2 qV A / kT I AJ qA 1 L N L N e A P D N
问：下图是室温下一个pn结二极管内的稳态载流子浓度 图，图上标出了刻度。 （a）二极管是正向还是反向偏置？并加以解释。 （b）二极管准中性区域是否满足小电流注入条件？请解 释你是如何得到答案的。 （c）确定外加电压VA。 （d）确定空穴扩散长度LP。
练习：有一个常用的经验估计数字，即pn结正向压降 每增加0.06V，正向电流要增加10倍，而正向电流增加 1倍，pn结正向电压要增加18mV，试解之。
1、pn结结构
制备pn结二极管的主要工艺步骤简图
（2）对于给定的掺杂浓 度，VBR随二极管中半导 体的禁带宽度而增加。
引起击穿的两种物理机制：雪崩倍增和齐纳过程
雪崩倍增 原因：碰撞电离 并非在VA=-VBR处 突然出现雪崩击穿。 而是在远低于击穿 电压时，部分载流 子能够有机会获得 足够的能量来产生 碰撞电离。引入倍 增系数M。
M I I0
P162页：5.9 一个pn结二极管，其掺杂分布参见图p5.9，且满足公式
N D N A N0[1 exp(ax)]
，其中N0和a为常数。
(a) 简要地描述出耗尽近似。 (b) 根据耗尽近似，画出二极管内电荷密度示意图。 (c) 建立耗尽层内电场的表达式。
(1) 在耗尽层内，净电荷正比于ND-NA 在耗尽层外，净电荷为0 (3)
2
D n dp J p ( x' ) qDP q P i (e qVA / kT 1)e x '/ LP dx' LP N D
J J N ( x p) J P ( x xn )
DN ni 2 DP ni 2 qV A / kT I AJ qA 1 L N L N e A P D N
问：下图是室温下一个pn结二极管内的稳态载流子浓度 图，图上标出了刻度。 （a）二极管是正向还是反向偏置？并加以解释。 （b）二极管准中性区域是否满足小电流注入条件？请解 释你是如何得到答案的。 （c）确定外加电压VA。 （d）确定空穴扩散长度LP。
练习：有一个常用的经验估计数字，即pn结正向压降 每增加0.06V，正向电流要增加10倍，而正向电流增加 1倍，pn结正向电压要增加18mV，试解之。
1、pn结结构
制备pn结二极管的主要工艺步骤简图
二极管及应用—PN结的形成及特性(电子技术课件)
3.PN结的电容效应
耗尽层
所以当PN结两端电压发生改变时，PN结上有一个微弱的电容效应，相当 于在单向导电的PN结上并联了一个很小的电容。
3.PN结的电容效应
耗尽层
这个电容叫PN结的结电容。
2.耗尽层
P型半导体 空穴 自由电子 N型半导体
空间电荷区——在交界面因扩散运动形成的这个特殊的带异性电荷的区域叫 做空间电荷区，也称为耗尽层。
3.内电场
内电场方向
P型半导体 空穴 自由电子 N型半导体
因扩散作用形成的空间电荷区，会产生一个由P区指向N区的内电场。多子 （空穴和自由电子）扩散进入到空间电荷区后，受到的电场力如图所示。
2.N型半导体的形成
加入+5价元素
+5
自由 电子
带正电 的杂质 离子
最外层的5个电子 与周围四个半导体原子 形成共价键时，多出一 个电子，从而会产生一 个自由电子和一个带正 电的杂质离子。
这样的掺杂半导体中，自由电子的数量就会大大高于空穴的数量，使导电 能力增强，这种半导体称为N型半导体。
2.N型半导体的形成
加入+3价元素
+3
带正电 的空穴
杂质原子中的空 位，容易吸引周边原 子最外层电子的填补
带负电杂 ，从而形成一个带负 质离子 电的杂质离子和一个
带正电的空穴。
这样的掺杂半导体中，空穴的数量就会大大高于自由电子的数量，使导电能 力增强，这种半导体称为P型半导体。
1.P型半导体的形成
加入+3价元素
+3
带正电 的空穴
2.PN结的反向连接 空间电荷区在外电场的作用下，会被进一步拉宽（变宽）
2.PN结的反向连接
由于空间电荷区中没有能自由移动的电荷，所以呈现绝缘体的特性，此时 的PN结不导电，回路中电流几乎为零。
PN结异常特性I-V曲线
（2）“靠背椅”击穿
• 当PN结加反电压时，在低压下场感应 被击穿。当IR上升到比正常值大得多的 饱和值，由于反向击穿曲线如靠背椅，
故称这种击穿称为“靠背椅”击穿。如图14。
“靠背椅”击穿产生的原因：
1为饱和沟道特性 2为非饱和沟道特性
图14 “靠背椅”击穿特性曲线
• a:表面杂质沾污或氧化层污染，形成表面沟道所致。 • b:外延层杂质补偿太大，热氧化时，由于二氧化硅有吸
• .下面列出集成电路管脚之间所测得的典型曲线。 对于出现异常的特性曲线可参照前面介绍的异常 PN结特性曲线的失效原因进行分析。
（1）开路
• 如两管脚出现如图30所示的特性曲线，说 明两管脚之间加电压后无电流呈开路状态。 在测试时，图示仪Y轴应放到uA档。
图30.IC两管脚开路特性曲线
（2）短路
• 图26为输出特性起始部 分倾斜度大，说明集电极 串联电阻大 。
• 饱和压降大的主要原因：图26饱和压降过大时的输出特性曲线 • 产生饱和压降大的原因较多，例如，引线孔
的氧化层未刻干净；蒸铝层太薄，合金化不 良；外延层太厚；管芯与底座接触不良等。
（6）输出特性漂移
• 其特点是随着测试时间 延长，β值增大。如图27
1．PN结异常特性曲线.
• 要区分异常特性曲线，首先要了解PN结正 常特性曲线，如图11、图12，凡是与PN 结正常曲线不同的一般统称为异常PN结曲 线。由于构成PN结的材料、结构、工艺不 同，对于相同的异常特性曲线，其失效机 理也不完全相同。
（1）软击穿
• 当PN结加反向偏压VR时，反向电流IR 在低压下就开始增加，在伏安特性曲线上， 没有明显的转折点。如图13. • 产生软击穿的原因: • A：PN结表面被水汽和杂质沾污，硅——二氧化硅表面
二极管基础知识---PN结工作原理

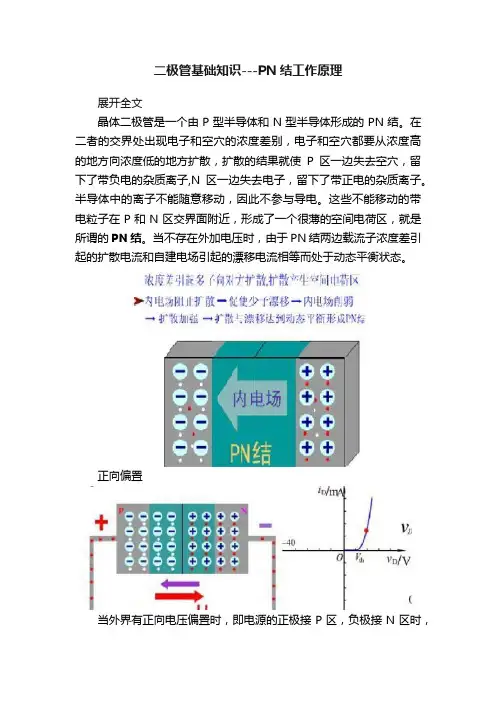

二极管基础知识---PN结工作原理展开全文晶体二极管是一个由P型半导体和N型半导体形成的PN结。
在二者的交界处出现电子和空穴的浓度差别，电子和空穴都要从浓度高的地方向浓度低的地方扩散，扩散的结果就使P区一边失去空穴，留下了带负电的杂质离子,N区一边失去电子，留下了带正电的杂质离子。
半导体中的离子不能随意移动，因此不参与导电。
这些不能移动的带电粒子在P和N区交界面附近，形成了一个很薄的空间电荷区，就是所谓的PN结。
当不存在外加电压时，由于PN结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等而处于动态平衡状态。
正向偏置当外界有正向电压偏置时，即电源的正极接P区，负极接N区时，外加电场与PN结内电场方向相反,这时PN结内的电流由起支配地位的扩散电流所决定。
在外电路上形成一个流入P区的电流，称为正向电流。
当外加电压达到某一个数值后，再稍有变化，便能引起电流的显著变化，电流是随外加电压增加急速上升的。
这时，正向的PN结表现为一个很小的电阻。
反向偏置当外界有反向电压偏置时，外界电场和自建电场进一步加强，流过PN结的电流由起支配地位的漂移电流所决定，漂移电流表现在外电路上有一个流入N区的反向电流IR。
由于少数载流子是由本征激发产生的，其浓度很小，所以IR是很微弱的，通常被称为反向饱和电流。
此时的PN结可以看作是一个很大的电阻。
PN结的伏安特性表达式肖特基方程的表达式式中ID——通过PN结的电流VD——PN结两端的外加电压VT——温度的电压当量，VT= KT/q = 0.026V.其中k为玻耳兹曼常数，T为热力学温度，q为电子电量。
常温下，VT ≈26mV。
Is——反向饱和电流，1.当VD>>0，且VD＞VT时， ID = Is e (VD / VT)对应右图的正向特性曲线部分2.当VD＜0，且|VD|>>VT时，ID≈-Is≈0对应右图的反向特性曲线部分从图上我们可以明显的看出PN结的单向导电性根据肖特基方程的伏安特性曲线PN结的击穿当外加的反向电压小于击穿电压VBR时，ID≈–Is 。
PN结及其特性详细介绍

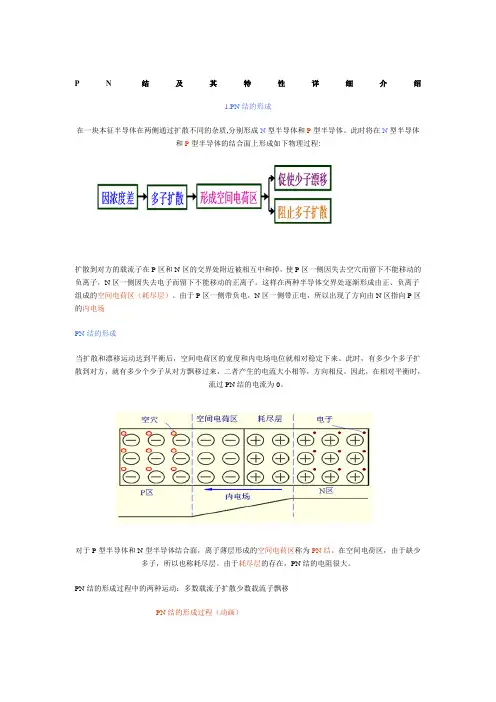

P N结及其特性详细介绍1.PN结的形成在一块本征半导体在两侧通过扩散不同的杂质,分别形成N型半导体和P型半导体。
此时将在N型半导体和P型半导体的结合面上形成如下物理过程:扩散到对方的载流子在P区和N区的交界处附近被相互中和掉，使P区一侧因失去空穴而留下不能移动的负离子，N区一侧因失去电子而留下不能移动的正离子。
这样在两种半导体交界处逐渐形成由正、负离子组成的空间电荷区（耗尽层）。
由于P区一侧带负电，N区一侧带正电，所以出现了方向由N区指向P区的内电场PN结的形成当扩散和漂移运动达到平衡后，空间电荷区的宽度和内电场电位就相对稳定下来。
此时，有多少个多子扩散到对方，就有多少个少子从对方飘移过来，二者产生的电流大小相等，方向相反。
因此，在相对平衡时，流过PN结的电流为0。
对于P型半导体和N型半导体结合面，离子薄层形成的空间电荷区称为PN结。
在空间电荷区，由于缺少多子，所以也称耗尽层。
由于耗尽层的存在，PN结的电阻很大。
PN结的形成过程中的两种运动：多数载流子扩散少数载流子飘移PN结的形成过程（动画）2.PN结的单向导电性PN结具有单向导电性，若外加电压使电流从P区流到N区，PN结呈低阻性，所以电流大；反之是高阻性，电流小。
如果外加电压使PN结中：P区的电位高于N区的电位，称为加正向电压，简称正偏；P区的电位低于N区的电位，称为加反向电压，简称反偏。
(1)PN结加正向电压时的导电情况PN结加正向电压时的导电情况如图所示。
外加的正向电压有一部分降落在PN结区，方向与PN结内电场方向相反，削弱了内电场。
于是,内电场对多子扩散运动的阻碍减弱，扩散电流加大。
扩散电流远大于漂移电流，可忽略漂移电流的影响，PN结呈现低阻性。
PN结加正向电压时的导电情况(2)PN结加反向电压时的导电情况外加的反向电压有一部分降落在PN结区，方向与PN结内电场方向相同，加强了内电场。
内电场对多子扩散运动的阻碍增强，扩散电流大大减小。
二极管特性及参数
二极管特性及参数一、二极管的特性：二极管是一种最简单的半导体器件，它具有单向导电性。
二极管由P 型半导体和N型半导体组成，P型半导体区域被称为P区，N型半导体区域被称为N区，P区和N区之间形成的结被称为PN结。
在PN结两侧形成的电场称为势垒，势垒会阻碍电流的流动，只有当正向电压施加在二极管上时，电流才能流过。
二极管的工作特性如下：1.正向工作特性：当二极管的正端连接到正电压源，负端连接到负电压源时，二极管处于正向偏置状态。
此时，PN结的势垒被削弱，电流可以流动。
二极管的正向电压(Vf)越大，通过二极管的电流(If)越大。
正向工作特性遵循指数规律，即电流与电压之间存在指数关系。
2.反向工作特性：当二极管的正端连接到负电压源，负端连接到正电压源时，二极管处于反向偏置状态。
此时，PN结的势垒会增加，电流几乎不能流动。
只有当反向电压(Vr)超过二极管的反向击穿电压时，才会发生逆向击穿，电流急剧增加。
二、二极管的参数：1.极限值参数：-峰值反向电压(VRM)：反向电压的最大值，一般用来表示二极管的耐压能力。
-峰值反向电流(IFM)：反向电流的最大值，一般用来表示二极管的耐流能力。
-正向电压降(VF)：正向工作时，PN结两侧产生的电压降。
-正向电流(IF)：通过二极管的最大电流。
2.定常态参数：- 正向阻抗(Forward resistance)：在正向工作状态下，二极管的阻抗大小。
正向阻抗与正向电流大小有关，一般用欧姆表示。
- 反向电流(Reverse current)：在反向工作状态下，二极管的电流大小。
- 反向传导电导(Reverse conductance)：在反向工作状态下，PN结的反向传导电导值，与反向电流大小有关。
3.动态参数：- 正向导通压降(Forward voltage drop)：当二极管处于正向工作状态时，二极管两端的电压降。
- 动态电电渡特性(Forward dynamic electrical characteristics)：反映在零偏电流条件下，PN结在正向电压下的电流特性关系。
第六章 pn结
qV
单向导电性---整流
半导体物理学
34
（4）影响p-n结伏-安特性的主要因素：
产生偏差的原因：
a.正向小电压时忽略了势垒区的复合；正向大电压 时忽略了外加电压在扩散区和体电阻上的压降。 b.在反向偏置时忽略了势垒区的产生电流。
半导体物理学
35
p-n结的直流伏-安特性表明： 1. 具有单向导电性。
半导体物理学
9
刚接触，扩散＞＞漂移
内建电场
漂移
扩散=漂移 （达到动态平衡）
空间电荷区 Space charge region 阻挡层 耗尽区 Depletion region
半导体物理学
10
2.能带图 (Enery band diagram) EFn高于EFp表明两 种半导体中的电子 填充能带的水平不 同。
实际的PN结是利用掺杂的补偿效应形成的 1. 合金 2.扩散 3.注入 4.外延生长
Alloyed Junctions (合金结) Diffused Junctions (扩散结)
合金温度 降温再结晶
合金法
半导体物理学
2
扩散法
半导体物理学
3
离子注入
半导体物理学
4
外延生长工艺 “外延”指在单晶衬底上生长一层新单晶的技术。新 生单晶层的晶向取决于衬底，由衬底向外延伸而成，故 称“外延层”。
势垒区 VD：接触电势差
半导体物理学
11
3.接触电势差 (The Contact Potential) VD
平衡时
势垒高度
qVD ( EC ) P ( EC )n ( EV ) P ( EV )n
EFn EFp
半导体物理学
单向导电性---整流
半导体物理学
34
（4）影响p-n结伏-安特性的主要因素：
产生偏差的原因：
a.正向小电压时忽略了势垒区的复合；正向大电压 时忽略了外加电压在扩散区和体电阻上的压降。 b.在反向偏置时忽略了势垒区的产生电流。
半导体物理学
35
p-n结的直流伏-安特性表明： 1. 具有单向导电性。
半导体物理学
9
刚接触，扩散＞＞漂移
内建电场
漂移
扩散=漂移 （达到动态平衡）
空间电荷区 Space charge region 阻挡层 耗尽区 Depletion region
半导体物理学
10
2.能带图 (Enery band diagram) EFn高于EFp表明两 种半导体中的电子 填充能带的水平不 同。
实际的PN结是利用掺杂的补偿效应形成的 1. 合金 2.扩散 3.注入 4.外延生长
Alloyed Junctions (合金结) Diffused Junctions (扩散结)
合金温度 降温再结晶
合金法
半导体物理学
2
扩散法
半导体物理学
3
离子注入
半导体物理学
4
外延生长工艺 “外延”指在单晶衬底上生长一层新单晶的技术。新 生单晶层的晶向取决于衬底，由衬底向外延伸而成，故 称“外延层”。
势垒区 VD：接触电势差
半导体物理学
11
3.接触电势差 (The Contact Potential) VD
平衡时
势垒高度
qVD ( EC ) P ( EC )n ( EV ) P ( EV )n
EFn EFp
半导体物理学
8.2 异质PN结的I-V特性及注入特性
第八讲8.2 异质PN结的I-V 特性及注入特性1、低势垒尖峰形异质结：势垒尖峰顶低于 p 区导带底，其能带结构如图示。
这种异质 pn 结的电流主要由扩散机制决定，用扩散模型来处理。
针对不同的异质结构，人们提出了多种异质结伏安特性的模型，下面我们以突变反型pN异质结不同的势垒峰型为例来分析。
施加一正向偏压 V 时，通过该异质结的电流密度为：p2n1n p 1020n1p20()exp()1D D qV J J J q n p L L k T ⎡⎤=+=+-⎢⎥⎣⎦式中：D n1 、L n1 分别为窄禁带半导体中电子的扩散系数和扩散长度； D p2 、L p2 分别为宽禁带半导体中空穴的扩散系数和扩散长度； n 10 和 p 20 分别为 p 型窄禁带半导体和 n 型宽禁带半导体的热平衡少子浓度。
上式表明，在正向偏压下，异质 pn 结的电流随电压按指数规律增加。
()p210D v p p200exp exp 1qD p q VE qV J L k T k T -+∆⎡⎤⎛⎫=- ⎪⎢⎥⎝⎭⎣⎦c n 0exp E J k T ⎛⎫∆∝ ⎪⎝⎭v p 0exp E J k T ⎛⎫∆∝- ⎪⎝⎭式中的 J n 、J p 也可用 n 区、p 区多子浓度 n 20 、p 10 表示：△E c 和 △E v 都是正值，且比室温时的 k 0T 大得多，故有：通过异质结面的电流主要由电子电流构成，而空穴电流所占的比例很小。
()D c n120n n100exp exp 1q V E qD n qV J L k T k T --∆⎡⎤⎛⎫=- ⎪⎢⎥⎝⎭⎣⎦J n >> J p从上式看到，J n 和 J p 主要由△E c 和 △E v 决定，即：一、异质结的I-V特性2、高势垒尖峰形异质结：n 区的势垒尖峰顶较 p 区导带底高得多， n 区扩散到结面处的电子，只有能量高于势垒尖峰的电子才能通过发射机制进入 p 区，可以采用热电子发射模型来处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(d)偏压继续增大，n区与p区中能量 相同的量子态在减少，遂穿电流下 降
(e) n区与p区中能量相同的量子态数为零，
遂穿电流为零，但扩散电流仍然存在。
电流随电压增大而减小的区域，称为 负微分电阻区
3.
势垒区的产生与复合电流
p-n结平衡时，势垒区复合中心的产生率等于复合率 （1）反向时，势垒区电场加强，耗尽层中载流子的浓度将会下降低于平 衡值，导致耗尽层中电子-空穴的产生，复合中心产生的电子、空穴来不及 复合就被强电场扫出势垒区，形成产生电流IG-R, 因此增大了反向电流
nn ( x n ) p n ( x n ) n e n p n ( xn ) e Nd
2 i eVa kT
eVa 2 kT i
n p 0e
pn 0 e
eVa kT
欧姆接触边界条件
pn ( x ) 0
n p ( x ) 0
6.1.3严格推导
d 2 p n p n ' 0 DP ( x 0) 2 p dx p n ( x ' ) 0
n ' N C exp p N v exp
' E c Et kT Et E v kT
N C exp N v exp
E c Ei kT
ni ni
Ei E v kT
R
CnC p N n
'
2 t i '
Cn n C p p
ni 1 1 N t C p N t Cn
雪崩击穿电压随温度升高而增加
齐纳击穿占主导时，击穿电压随温度升高而减小。
隧道二极管
n区和p区都为简并掺杂的pn结称为隧道二极管 n型材料的费米能级进入导带，p型材料的费米能 级进入价带
热平衡时的能带图
隧道二极管势垒的
三角形势近似
隧道二极管电流电压特性的定性讨论 (a) 零偏， 电流，电压均为零 (b)加很小正偏压，n区导带中的电子 与P区价带中的空态直接对应，发 生遂穿，形成电流 (c) n区内的导带与p区内的价带中， 能量相同的量子态达到最多，遂穿 电流达到最大值
A ni2 p( x ' 0) (e kT 1) ND
qV
n
区
p( x ' ) A1e
'
x L P
'
A2 e
qV A kT
x' Lp x' L P
n p n ( x ) (e ND
'
2 i
1)e
dp n qDp n J P ( x ) qDp (e ' LP N D dx
1、势垒一边有填充态，另
一边同能级有未填充态 隧穿过程示意图
2、势垒宽度小于10-6cm
齐纳击穿
反向偏置pn结二极管中隧穿过程的示意图
齐纳击穿
二极管的耗尽层宽度小于10-6cm，轻掺杂一侧的杂质 浓度高于1017cm,齐纳过程比较显著，对应的二极管 的击穿电压比较小，当VBR<6Eg/q,齐纳过程对二极管 的击穿电流有明显贡献，当VBR<4Eg/q,齐纳过程起主 导作用。
Figure 8.17
eniW JG 2 0
J0 （
qDn n p 0 Ln
qDp pn0 LP
）
总反向电流：IR=I0+IG 势垒区宽度W随反向偏压的增加而变宽，
JG随反向电压增加而增加，所以势垒区产
生的电流是不饱和的，反向总电流IR随反
向偏压增加而缓慢地增加。
反偏产生流JG的推导
IG R
qniW 2
Is （
qDn n p 0 Ln
qDp pn 0 LP
）
IG-R随反向电压增加而增加，总反向电流IR=Is+IG-R
势垒区宽度W随反向偏压的增加而变宽，所以势垒区产生的电流是不饱和 的，随反向偏压增加而缓慢地增加。
8.2.1 反偏产生电流
反偏时，势垒区电场加强，耗尽层中载 流子的 浓度将会下降，低于平衡值，导 致耗尽层中电子-空穴的产生，复合中心 产生的电子、空穴来不及复合就被强电 场扫出势垒区，形成产生电流IG, 因此增 大了反向电流
I R G I DIFF
qni X D qV exp( ) 2 2k0T qV exp( ) k0T
总的正向电流密度IF= IR-G+IDIFF。 当V小时，IR-G占主要地位（a 段）；当V大时，扩散电流占主要地位（b 段） （3）
I R G ni
与材料有关，与温度有关。
I DIFF n
分析存在那些偏差与造成偏差的原因
6.1.1 定性推导
1.热平衡状态
电子从n区扩散到p区需有足够 的能量克服“势垒”。只有少 数高能量的电子能越过势垒到 达P区，形成扩散流。 P区的电子到达n区不存在势垒， 但是少子，少数电子一旦进入 耗尽层，内建电场就将其扫进n 区，形成漂移流。
空穴的情况与电子类似
ni p0 n0
定义 p 0 , n 0为载流子的平均寿命， 则
0
p0 n0
2
ni R G（负复合率就是产生率 ） 2 0 JG
W 0
eniW eGdx 2 0
（2）在正向偏压时，耗尽层内的载流子浓度高于其热平衡值，
导致耗尽区载流子的复合。而形成正向复合电流IG-R
（4）载流子电流
（4）载流子浓度
作业题7：理想二极管的I-V曲线如何随温度而变化
ln(I0)-T
作业6.11
热平衡
耗尽层边界
小注入条件成立：
少子在准中性区的分布
6.2 与理想情况的偏差
1。理想理论与实验的比较
击穿
Si pn结的I-V特性曲线
耗尽层中载流子的复 合和产生
6.2 与理想情况的偏差
热平衡：电子的扩散流=漂移流
2.加正偏电压
势垒高度降低，n型一侧有更多的 电子越过势垒进入p区，p区一侧有
相同数目的电子进入耗尽层扫入n
区，形成净电子扩散电流IN 同理可分析空穴形成扩散电流IP。
流过pn结的总电流I=IN+IP。
因为势垒高度随外加电压线性下降， 而载流子浓度随能级指数变化，所
以定性分析可得出正偏时流过pn
第六章 pn结二极管：I-V特性
6.1理想二极管方程
将二极管电流和器件内部的工作机理，器件参数之间
建立定性和定量的关系。
6.1.1 定性推导： 分析过程，处理方法 6.1.2定量推导： 建立理想模型-写少子扩散方 程，边界条件-求解少子
分布函数-求扩散电流-结果分析。分析实际与理想公
式的偏差 6.2 与理想情况的偏差
（4）反向偏压时，实际反向电流比理论计算值大得多，而且
随反向电压的增加略有增加。
2、反向偏置的击穿
当反向电流超过允许的最大值时对应的反向电 压的绝对值称为击穿电压VBR.
对于p+n和n+p突变结二极管中，击穿电压主
要由轻掺杂一边的杂质浓度决定
1 VBR 0.75 NB
雪崩倍增是主要击穿过程
结的电流随外加电压指数增加。
正偏时的能带/电路混合图
3.反向偏置：
势垒高度变高，n型一侧几乎
没有电子能越过势垒进入p区， p区一侧有相同数目的电子进
入耗尽层扫入n区，形成少子
漂移流，同理n区的空穴漂移 形成IP，因与少子相关，所以 电流很小，又因为少子的漂移 与势垒高度无关，所以反向电 流与外加电压无关。
2 i
正偏复合流
在正向偏压时，耗尽层内的载流子浓度高于
其热平衡值，导致耗尽区载流子的复合。而 形成正向复合电流JR
J R G J DIFF
eniW eVa exp( ) 2 2k0T eVa exp( ) k0T
正偏复合电流的推导
R
CnC p N t (np n )
2 i
Cn ( n n ) C p ( p p )
'
np n R ' ' p 0 (n n ) no ( p p )
n ni e
E Fn E Fi kT
p ni e
EFi EFp kT
EFn EFp eVa EFn EFi EFi EFp n ni e
'' 2 i
x '' L n
A2 e
qV A kT
n n p ( x ) (e NA J n ( x ) qDn
'
1)e
x L n
d n p dx
''
qDn n (e Ln N A
2 i
qV A kT
1)e
x '' L n
正偏时的过剩少子浓度分布
D p ni2 qV A J（x x n ) J p ( x' 0) q (e kT 1) p Lp N D DN n J （x x p ) J N ( x 0) q (e N LN N A
'' qV A D p ni2 D N ni2 I JA qA( )(e kT 1) L p N D LN N A 2 i qV A kT
1)
6.1.4 结果分析
(1)正向偏置： I I 0 (e
qV A kT
ln(I ) ln(I 0 )
q VA kT
(2)反向饱和电流
(5) 忽略耗尽区内的产生与复合，即认为 电子、
