边做边学AutoCAD 2014建筑制图立体化教程第5章 组合体视图及剖面图
- 格式：pptx
- 大小：1.11 MB
- 文档页数：20
下载文档原格式
合集下载
2014年版CAD操作教程(全)
目录第一章初识AutoCAD 2013 ......................................................... 4页第二章辅助绘图..................................... 6页第三章绘制简单二维图形对象............................. 9页1. 绘制直线、构造线、射线......................... 9页2. 绘制点、矩形、正多边形....................... 10页3. 绘制圆、圆弧、椭圆、椭圆弧................... 14页第四章绘制复杂的二维图形............................. 17页绘制多线、多段线、修订云线、样条曲线 ............ 17页第五章使用面域与文字的创建........................... 22页第六章图案填充与创建管理块命令....................... 23页第七章使用图形编辑命令............................... 30页1・删除、复制、镜像、偏移........................ 30页2. ............................................................................. 阵列、移动、旋转、缩放、拉伸 .......................................... 33页3•修剪、延伸、打断与打断于点.................... 36页4•倒角与圆角、分解.............................. 40页第八章图层的使用与管理............................... 42页第九章尺寸标注的创建与编辑........................... 47页1 •尺寸标注的组成、创建与设置标注的样式 ......... 47页2•尺寸标注的类型................................ 57页第十章三维对象的创建及编辑........................... 61页1・绘制三维实体.................................. 61页2 •三维实体的编辑............................... 71页3•渲染三维实体.................................. 76页第十一章图形的输出、打印............................... 81页第十二章设计理念....................................... 82页前言Auto CAD是由美国Autodesk公司开发的专门用于计算机绘图设计的软件，Auto CAD的绘图功能、三维绘图功能非常强大，可以绘制出逼真的模型，目前Auto CAD己经广泛应用于机械、建筑、电子、航天和水利等工程领域。
AutoCAD2014实用教程---立体绘图
2.3.旋转：
➢ 使用【旋转】命令可以通过绕轴旋转开 放或闭合对象来创建实体或曲面，以旋 转对象定义实体或曲面轮廓。用于旋转 的二维对象可以是封闭多段线、多边形、 圆、椭圆、封闭样条曲线、圆环及封闭 区域、三维对象、包含在块中的对象、 有交叉或自干涉的多段线不能被旋转， 而且每次只能旋转一个对象。
体】按钮 。
3.4.锲体：
➢使用【楔体】命令时，可以将楔体的底 面绘制为与当前UCS的XY平面平行，斜 面正对第一个角点，楔体的高度与Z轴平 行。
⑥ 绘制样条曲线。将视图切换至【前视】视图，调用 SPL【样条曲线】命令，捕捉圆心为起点，依次输 入点参数（@0,20）和（@10,0），绘制样条曲线。
3.三维实体绘制：
➢可以在【三维建模】界面中的【建模】面板中， 单击相应的按钮，以创建出基本三维实体，主要 包括长方体、楔体、球体、圆柱体、圆锥体、圆 环体和多段体等。
➢使用【扫掠】工具可以将扫 掠对象沿着开放或闭合的二 维或三维路径运动扫描，来 创建实体或曲面。
➢在AutoCAD 2014中可以通 过以下几种方法启动【扫掠】 命令：
• 菜单栏：执行【绘图】︱【建模】︱【扫掠】 命令。
• 命令行：在命令行中输入SWEEP命令。
• 功能区：在【常用】选项卡中，单击【建模】 面板中的【扫掠】按钮 。
➢ 在AutoCAD 2014中可以通过以下几种 方法启动【旋转】命令：
• 菜单栏：执行【绘图】︱【建模】︱【旋转】命令。
• 命令行：在命令行中输入REVOLVE命令。
• 功能区：在【常用】选项卡中，单击【建模】面板 中的【旋转】按钮 。
2.4.放样：
➢放样实体是指在数个横截面 之间的空间中创建三维实体 或曲面，包括圆或圆弧等。

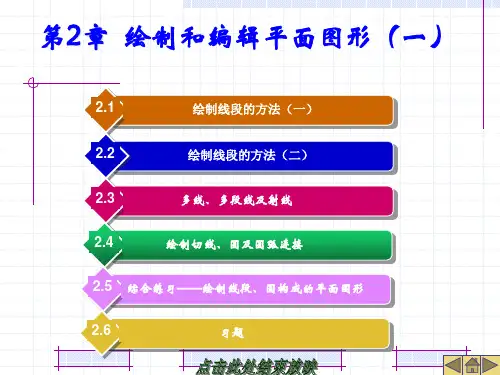

边做边学AutoCAD 2014建筑制图立体化教程第2章 绘制和编辑平面图形(一)
作是在当前用户坐标平面（xy 平面）内进行的。在三维空间作图时，用户可通 过该选项将两个交叉对象投影到 xy 平面或当前视图平面内执行延伸操作。 • 边(E)：当边界边太短且延伸对象后不能与其直接相交时，就打开该选项，此 时，AutoCAD 假想将边界边延长，然后延伸线条到边界边。 • 放弃(U)：取消上一次的操作。
图 2-6 输入点的坐标画线
二、 命令选项 • 指定第一点：在此提示下，用户需指定线段的起始点，若
此时按 Enter 键，则 AutoCAD 将以上一次所绘制线段或圆 弧的终点作为新线段的起点。 • 指定下一点：在此提示下，输入线段的端点，按 Enter 键 后，AutoCAD 继续提示“指定下一点”，用户可输入下一个 端点。若在“指定下一点”提示下按 Enter 键，则命令结 束。 • 放弃(U)：在“指定下一点”提示下，输入字母“U”，将删 除上一条线段，多次输入“U”，则会删除多条线段。该选 项可以及时纠正绘图过程中的错误。 • 闭合(C)：在“指定下一点”提示下，输入字母“C”，AutoCAD 将使连续折线自动封闭。
2.1.5 结合对象捕捉、极轴追踪及自动追踪功能 绘制线段
首先简要说明 AutoCAD 极轴追踪及自动追踪功能，然后通过练习掌握它们。 一、 极轴追踪 打开极轴追踪功能并启动 LINE 命令后，鼠标光标就沿用户设定的极轴方向移动， AutoCAD 在该方向上显示一条追踪辅助线及光标点的极坐标值，如图 2-10 所示。输入线段 的长度后，按 Enter 键，就绘制出指定长度的线段。 二、 自动追踪 自动追踪是指 AutoCAD 从一点开始自动沿某一方向进行追踪，追踪方向上将显示一条 追踪辅助线及光标点的极坐标值。输入追踪距离，按 Enter 键，就确定新的点。在使用自动 追踪功能时，必须打开对象捕捉。AutoCAD 首先捕捉一个几何点作为追踪参考点，然后沿水 平方向、竖直方向或设定的极轴方向进行追踪，如图 2-11 所示。
图 2-6 输入点的坐标画线
二、 命令选项 • 指定第一点：在此提示下，用户需指定线段的起始点，若
此时按 Enter 键，则 AutoCAD 将以上一次所绘制线段或圆 弧的终点作为新线段的起点。 • 指定下一点：在此提示下，输入线段的端点，按 Enter 键 后，AutoCAD 继续提示“指定下一点”，用户可输入下一个 端点。若在“指定下一点”提示下按 Enter 键，则命令结 束。 • 放弃(U)：在“指定下一点”提示下，输入字母“U”，将删 除上一条线段，多次输入“U”，则会删除多条线段。该选 项可以及时纠正绘图过程中的错误。 • 闭合(C)：在“指定下一点”提示下，输入字母“C”，AutoCAD 将使连续折线自动封闭。
2.1.5 结合对象捕捉、极轴追踪及自动追踪功能 绘制线段
首先简要说明 AutoCAD 极轴追踪及自动追踪功能，然后通过练习掌握它们。 一、 极轴追踪 打开极轴追踪功能并启动 LINE 命令后，鼠标光标就沿用户设定的极轴方向移动， AutoCAD 在该方向上显示一条追踪辅助线及光标点的极坐标值，如图 2-10 所示。输入线段 的长度后，按 Enter 键，就绘制出指定长度的线段。 二、 自动追踪 自动追踪是指 AutoCAD 从一点开始自动沿某一方向进行追踪，追踪方向上将显示一条 追踪辅助线及光标点的极坐标值。输入追踪距离，按 Enter 键，就确定新的点。在使用自动 追踪功能时，必须打开对象捕捉。AutoCAD 首先捕捉一个几何点作为追踪参考点，然后沿水 平方向、竖直方向或设定的极轴方向进行追踪，如图 2-11 所示。
2014工程制图CAD讲课ppt教程
· 相对直角坐标：相对坐标是绘图点相对于前一点的坐标。在
AutoCAD极坐标： 绝对极坐标 与原点的距离以及连线与水平轴夹角来确定点 的位置 形式：R<θ 相对极坐标 与已知点之间的距离以及两点之间连线与水平 轴的夹角来确定点的位置 形式：@ R<θ
2018/11/2 22
动态输入
输入值后直接按 enter 键，此值被认定为与上一 点的直接距离 输入值按TAB键后，该字段将显示一个锁定图标， 随后可在第二个框中输入值 第二点和后续点的默认设置为相对极坐标，但是 不需要输入@符号，若需要用绝对直角坐标，用 #前缀就可，若用相对直角坐标，(输入@符号)， 输入第一个值，输入“，”，输入第二个值。
2018/11/2
44
椭圆
旋转：只一个圆以其中一条直径为轴旋转时，
旋转一个角度后，圆在与直径平行的平面上 的投影成一个椭圆。椭圆的长轴是圆的直径， 保持不变，短轴由旋转角确定，其长度是长 轴长度乘以旋转角的余弦即为短轴的长度。
2018/11/2
45
ห้องสมุดไป่ตู้
椭圆弧
椭圆弧的起始角度与椭圆的长短轴的定
义顺序有关，第一轴为长轴，则椭圆弧 的起始角在第一个端点位置；若第一轴 为短轴，则椭圆弧的起始角在第一个端 点逆时针方向旋转90°上。 若起始角度和终止角度输入相同，绘制 出一个椭圆。
2018/11/2 46
绘制椭圆弧
终止角度线
保留椭圆弧
起始角度线
2018/11/2
47
应用样条曲线绘制交流电符号
2018/11/2
33
三角形角平分线的绘制
任意三角形，画出其角平分线
2018/11/2
AutoCAD2014机械制图模块5 三视图的绘制
知识点1 样条曲线 样条曲线是经过或接近一系列给定点的光滑曲线，
样条曲线通过首末两点，其形状受拟合点控制，但并 不一定通过中间点。有“样条曲线拟合”、“样条曲 线控制点”两种方式。如图5-29所示。
返回目录
任务2 组合体三视图的绘制（二）
调用命令的方式如下： • 功能区：“默认”选项卡→“绘图”面板→“样条曲
第6步：标注三视图尺寸，完成后如图5-38所示。 第7步：保存图形文件。
返回目录
任务3 组合体三视图的绘制（三）
知识点1 多段线 多段线是作为单个对象创建的相互连接的序列线段。
可以由直线段、弧线段或两者的组合线段组成，是一个组合 对象。可以定义线宽，每段起点、端点的线宽可变，如图543所示。
返回目录
返回目录
任务3 组合体三视图的绘制（三）
绘制过程 第1步：设置绘图环境，操作过程略。 第2步：绘制主、俯左视图，如图5-39所示。 第3步：在主视图中采用“样条曲线”命令完成波浪线， 在左视图中完成重合断面图的绘制，如图5-40所示。
返回目录
任务3 组合体三视图的绘制（三）
第4步：绘剖切符号。如图5-41所示。 第5步：用“图案填充”命令填充剖面线，如图5-42所示。
返回目录
任务1 组合体三视图的绘制（一）
角度(A)：以指定角度通过指定点绘制构造线，有两种方式： （1）输入构造线的角度：直接输入构造线与X轴正方向的夹角的
绘制构造线。 （2）参照：指定已知直线1，通过指定点2绘制一条与已知直线
成指定夹角的构造线，如图5-15d所示。
返回目录
任务1 组合体三视图的绘制（一）
返回目录
任务1 组合体三视图的绘制（一）
绘制过程 第1步：设置绘图环境，操作过程略。 第2步：绘制底板俯视图。
样条曲线通过首末两点，其形状受拟合点控制，但并 不一定通过中间点。有“样条曲线拟合”、“样条曲 线控制点”两种方式。如图5-29所示。
返回目录
任务2 组合体三视图的绘制（二）
调用命令的方式如下： • 功能区：“默认”选项卡→“绘图”面板→“样条曲
第6步：标注三视图尺寸，完成后如图5-38所示。 第7步：保存图形文件。
返回目录
任务3 组合体三视图的绘制（三）
知识点1 多段线 多段线是作为单个对象创建的相互连接的序列线段。
可以由直线段、弧线段或两者的组合线段组成，是一个组合 对象。可以定义线宽，每段起点、端点的线宽可变，如图543所示。
返回目录
返回目录
任务3 组合体三视图的绘制（三）
绘制过程 第1步：设置绘图环境，操作过程略。 第2步：绘制主、俯左视图，如图5-39所示。 第3步：在主视图中采用“样条曲线”命令完成波浪线， 在左视图中完成重合断面图的绘制，如图5-40所示。
返回目录
任务3 组合体三视图的绘制（三）
第4步：绘剖切符号。如图5-41所示。 第5步：用“图案填充”命令填充剖面线，如图5-42所示。
返回目录
任务1 组合体三视图的绘制（一）
角度(A)：以指定角度通过指定点绘制构造线，有两种方式： （1）输入构造线的角度：直接输入构造线与X轴正方向的夹角的
绘制构造线。 （2）参照：指定已知直线1，通过指定点2绘制一条与已知直线
成指定夹角的构造线，如图5-15d所示。
返回目录
任务1 组合体三视图的绘制（一）
返回目录
任务1 组合体三视图的绘制（一）
绘制过程 第1步：设置绘图环境，操作过程略。 第2步：绘制底板俯视图。

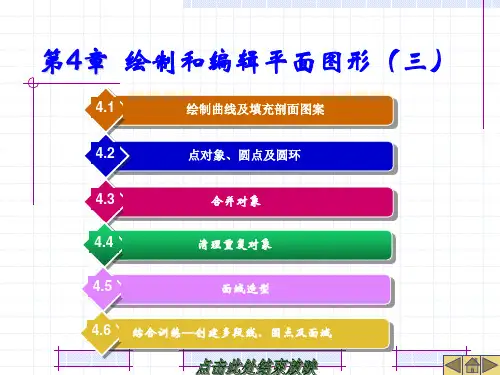

边做边学AutoCAD 2014建筑制图立体化教程第4章 绘制和编辑平面图形(三)
4.1.3 徒手画线
SKETCH 可以作为徒手绘图的工具，发出此命令后，通过移动鼠标 光标就能绘制出曲线（徒手画线），光标移动到哪里，线条就画到哪 里。徒手画线是由许多小线段组成的，用户可以设置线段的最小长度。 当从一条线的端点移动一段距离，而这段距离又超过了设定的最小长 度值时，系统就产生新的线段。因此，如果设定的最小长度值较小， 那么所绘曲线中就会包含大量的微小线段，从而增加图样的大小；否 则，若设定了较大的数值，则绘制的曲线看起来就像连续折线。
BHATCH 命令用于生成填充图案。启动该命令，打开【图案填充创建】选项卡，用户在 此选项卡中指定填充图案类型，再设定填充比例、角度及填充区域，然后就可以创建图案填 充了。
命令启动方法 • 菜单命令：【绘图】/【图案填充】。 • 工具栏：【默认】选项卡中【绘图】面板上的 按钮。 • 命令：HATCH 或简写 BH。 【练习 4-5】： 打开素材文件“dwg\第 4 章\4-5.dwg”，如图 4-10 左图所示，下面用 BHATCH充剖面图案
4.2
点对象、圆点及圆环
4.3
合并对象
4.4
清理重复对象
4.5
面域造型
4.6 综合训练─创建多段线、圆点及面域
4.7 综合训练─画圆环、实心多边形及沿线条均布
对象
4.8
习题
4.1 绘制曲线及填充剖面图案
4.1.1 课堂实训──填充剖面图案 4.1.2 绘制样条曲线 4.1.3 徒手画线 4.1.4 画云状线 4.1.5 在封闭区域内填充及编辑剖面图案 4.1.6 填充复杂图形的方法 4.1.7 创建无完整边界的图案填充
展开【图案填充创建】选项卡的【边界】面板，如图 4-12 所示。单击 按钮，选择 AutoCAD 要搜索的图形对象，再单击 按钮（拾取点），在填充区域内拾取一点，此时系统仅分析选定 的实体来创建填充区域边界。
中文版 AutoCAD 2014机械图形设计第05章简明教程PPT课件
指定第一角点：
在此提示下指定一点作为第一角点后，AutoCAD继续提示：
指定对角点或 [高度(H)/对正(J)/行距(L)/旋转(R)/样式(S)/宽度(W)]:
如果响应默认项，即指定另一角点的位置，AutoCAD弹出后 面的图所示的在位文字编辑器。
在位文字编辑器由“文字格式”工具栏和水平标尺等组成， 工具栏上有一些下拉列表框、按钮等。用户可通过该编辑器 输入要标注的文字，并进行相关标注设置。
5.2 文字处理
5.2.1 定义文字样式
AutoCAD 图形中的文字是根据当前文字样式标注的。文字样 式说明所标注文字使用的字体以及其他设置，如字高、字颜 色、文字标注方向等。AutoCAD 2014为用户提供了默认文字 样式STANDARD。当在AutoCAD中标注文字时，如果系统提 供的文字样式不能满足国家制图标准或用户的要求，则应首 先定义文字样式。 命令：STYLE 单击对应的工具栏按钮，或选择“格式”|“文字样式”命令， 即执行STYLE命令，AutoCAD弹出如后面的图所示的“文字 样式”对话框。
5.1.2 编辑图案
单击“修改II”工具栏上的 (编辑图案填充)按钮，或选择“修 改” |“ 对象” |“ 图案填充”命令，即执行 HATCHEDIT 命令， AutoCAD提示：
选择关联填充对象:
在该提示下选择已有的填充图案，AutoCAD弹出“图案填充编 辑”对话框。 对话框中以正常颜色显示的选项用 户才可以操作。该对话框中各选项 的含义与“图案填充和渐变色”对 话框中各对应项的含义相同，用户 可以对已填充的图案进行诸如更改 填充图案、填充比例、旋转角度等 操作。
如果在“允许的间隙”编辑框中指 定了值，当通过“拾取点”按钮指 定的填充边界为非封闭边界、且边 界间隙小于或等于设定的值时， AutoCAD 会打开如右图所示的“图 案填充－开放边界警告”窗口，如 果单击“继续填充此区域”行， AutoCAD 将对非封闭图形进行图案 填充。
在此提示下指定一点作为第一角点后，AutoCAD继续提示：
指定对角点或 [高度(H)/对正(J)/行距(L)/旋转(R)/样式(S)/宽度(W)]:
如果响应默认项，即指定另一角点的位置，AutoCAD弹出后 面的图所示的在位文字编辑器。
在位文字编辑器由“文字格式”工具栏和水平标尺等组成， 工具栏上有一些下拉列表框、按钮等。用户可通过该编辑器 输入要标注的文字，并进行相关标注设置。
5.2 文字处理
5.2.1 定义文字样式
AutoCAD 图形中的文字是根据当前文字样式标注的。文字样 式说明所标注文字使用的字体以及其他设置，如字高、字颜 色、文字标注方向等。AutoCAD 2014为用户提供了默认文字 样式STANDARD。当在AutoCAD中标注文字时，如果系统提 供的文字样式不能满足国家制图标准或用户的要求，则应首 先定义文字样式。 命令：STYLE 单击对应的工具栏按钮，或选择“格式”|“文字样式”命令， 即执行STYLE命令，AutoCAD弹出如后面的图所示的“文字 样式”对话框。
5.1.2 编辑图案
单击“修改II”工具栏上的 (编辑图案填充)按钮，或选择“修 改” |“ 对象” |“ 图案填充”命令，即执行 HATCHEDIT 命令， AutoCAD提示：
选择关联填充对象:
在该提示下选择已有的填充图案，AutoCAD弹出“图案填充编 辑”对话框。 对话框中以正常颜色显示的选项用 户才可以操作。该对话框中各选项 的含义与“图案填充和渐变色”对 话框中各对应项的含义相同，用户 可以对已填充的图案进行诸如更改 填充图案、填充比例、旋转角度等 操作。
如果在“允许的间隙”编辑框中指 定了值，当通过“拾取点”按钮指 定的填充边界为非封闭边界、且边 界间隙小于或等于设定的值时， AutoCAD 会打开如右图所示的“图 案填充－开放边界警告”窗口，如 果单击“继续填充此区域”行， AutoCAD 将对非封闭图形进行图案 填充。
CAD教学2014 ppt课件
目录 下一张 上一张 首页
21
三、快速选择 作 用：以对象的特点进行选择对象 命令位置：直接在屏幕上单击右键选择“快速选择”或
工具快速选择
四、选择快捷键 Ctrl+A 选择 全部对象 Esc 取消所有选择对象
2020/12/27
目录 下一张 上一张 首页
17
第二节视图控制
一、缩放视图
执行位置：视图缩放… 或“标准工具栏上”
➢ 实时平移：对视图进行平行移动 ➢ 实时缩放：用鼠标拖动对视图进行缩放 ➢ 窗 口：放大视图的指定区域 ➢ 上一个 ：回到上一个视图 ➢ 范围缩放：将文件中的所有对象缩放到视图中 ➢ 全部缩放：将文件中的所有对象和图形界限区或缩放到视图中
是否会认为老师的教学方法需要改进？ • 你所经历的课堂，是讲座式还是讨论式？ • 教师的教鞭 • “不怕太阳晒，也不怕那风雨狂，只怕先生骂我
笨，没有学问无颜见爹娘 ……” • “太阳当空照，花儿对我笑，小鸟说早早早……”
4
目录
第一章：简介、界面、新建文件
第一节：简介 第二节：界面 第三ห้องสมุดไป่ตู้：新建文件
2020/12/27
目录 下一张 上一张 首页
18
二、其它控制
1、鸟瞰视图 执行位置：视图鸟瞰视图
作用：可以模拟从天空上向下观察对象
2、清除屏幕 执行位置：视图清除屏幕 作用：可以将视图中的工具栏全部隐藏
技巧：Ctrl+0 隐藏所有工具栏 Ctrl+9 隐藏命令行
2020/12/27
目录 下一张 上一张 首页
2020/12/27
目录 下一张 上一张 首页
13
目录
第二章：绘图前设置、视图控制、选择对象

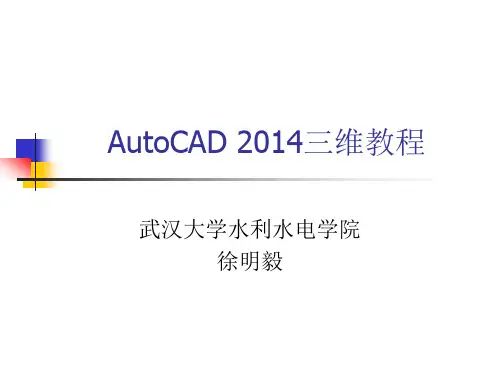

5AutoCAD教程(三维绘图)课件
三维阵列
三维阵列：3DARRAY 修改 | 三维操作 | 三维阵列 将图形进行空间三维阵列
对齐
对齐：ALIGN（3DALIGN） 修改 | 三维操作 | 对齐（三维对齐） 将图形进行空间对齐，通过指定三对点，
便于装配。
分解
分解实体：EXPLODE 修改工具栏上 将实体分解为下一级对象，可逐级分解 直至最简单对象。
干涉
干涉：INTERFERE 修改 | 三维操作 | 干涉检查 用两个或多个实体的公共部分创建复合
实体。
剖切
剖切实体：SLICE 修改 | 三维操作 | 剖切 将实体用面切割成两部份，可选择都保
留或保留其中一部分。
实体编辑
修改 | 实体编辑，实体编辑工具拦 拉伸面：EXTRUDE 移动面：MOVE 偏移面：OFFSET 删除面 旋转面：ROTATE 倾斜面
15 三维操作和编辑
修改 | 三维操作
三维移动
三维旋转：3DMOVE 修改 | 三维操作 | 三维移动 将图形沿空间的两点移动到另一个位置。
三维旋转
三维旋转：3DROTATE 修改 | 三维操作 | 三维旋转 将对象绕空间任意轴旋转，注意旋转方
向。
三维镜像
三维镜像：MIRROR3D 修改 | 三维操作 | 三维镜像 将图形对空间任意平面镜像
测视图） 视点预置：设置在XY平面内与X轴的夹角；
设置与XY平面的夹角，与经度、纬度类 似。
三维动态观察
视图 | 动态观察 | 自由动态观察 出现控制球，拖动进行旋转动态观察。 在快捷菜单里有很多选择。 其他导航模式 | 连续动态观察，使目标
连续转动。 其他导航模式 | 受约束的动态观察，水
《机械制图(第二版)》课件项目六 用AutoCAD 2014绘制二维图形
R9、R18四个圆 第五步：绘制公切线 第六步：偏移公切线 第七步：绘制左上角R18mm的圆 第八步：绘制右边R2mm的圆
图
形
第九步：裁剪多余图线，完成全图
第十步：对中心线进行裁剪——A、B、C、D、E、F处，
项
完成图形绘制。
目
六
用
C
A
D
三、知识拓展
绘
绘制图示组合图形
制
绘图过程：
二
第一步：设置图形界限
维
图
形
5、圆 执行方式：
项 （1）命令： CIRCLE或C； 目 （2）工具栏：“绘图”工具栏→ （圆）按钮； 六 （3）菜单栏：“绘图”→“圆”菜单命令，选择 用 绘制圆的具体方法。
C 6、样条曲线 A 执行方式： D （1）命令： SPLINE； 绘 （2）工具栏：“绘图”→ （样条曲线）按钮； 制 （3）菜单：“绘图”→“样条曲线”命令。 二 7、椭圆 维 执行方式：
维
——（0，0）和（90，50）
图
第二步：绘制中心线
形
第三步：绘制 φ 36、 φ 15的两个圆
第四步：绘制R80mm与R160mm的两个圆弧
项
第五步：绘制矩形
目
六
用
C A D
第六步：绘制椭圆 第七步：绘制圆环 第八步：对中心线进行裁剪，完成图形绘制
绘
制
二
维
图
形
项
任务二
目 用AutoCAD 2014完成平面图形的文字与尺寸标注
制
2）创建外部图块
二
执行方式：
维
命令： WBLOCK或W
图
形
2、插入图块
执行方式：
项 目 六
图
形
第九步：裁剪多余图线，完成全图
第十步：对中心线进行裁剪——A、B、C、D、E、F处，
项
完成图形绘制。
目
六
用
C
A
D
三、知识拓展
绘
绘制图示组合图形
制
绘图过程：
二
第一步：设置图形界限
维
图
形
5、圆 执行方式：
项 （1）命令： CIRCLE或C； 目 （2）工具栏：“绘图”工具栏→ （圆）按钮； 六 （3）菜单栏：“绘图”→“圆”菜单命令，选择 用 绘制圆的具体方法。
C 6、样条曲线 A 执行方式： D （1）命令： SPLINE； 绘 （2）工具栏：“绘图”→ （样条曲线）按钮； 制 （3）菜单：“绘图”→“样条曲线”命令。 二 7、椭圆 维 执行方式：
维
——（0，0）和（90，50）
图
第二步：绘制中心线
形
第三步：绘制 φ 36、 φ 15的两个圆
第四步：绘制R80mm与R160mm的两个圆弧
项
第五步：绘制矩形
目
六
用
C A D
第六步：绘制椭圆 第七步：绘制圆环 第八步：对中心线进行裁剪，完成图形绘制
绘
制
二
维
图
形
项
任务二
目 用AutoCAD 2014完成平面图形的文字与尺寸标注
制
2）创建外部图块
二
执行方式：
维
命令： WBLOCK或W
图
形
2、插入图块
执行方式：
项 目 六
中望CAD2014建筑制图立体化实例教程 第5章 组合体视图
(2)用XLINE命令绘制竖直投影线向俯视图投影，再画对称线 等，形成俯视图大致轮廓并绘制细节。
(3)将俯视图复制到新位置并旋转90°，然后分别从主视图和 俯视图绘制水平及竖直投影线向左视图投影，形成左视图大致轮 廓并绘制细节。
【练习5-1】：根据轴测图及视图轮廓绘制三视图 ，如图5-1所示。
图5-1绘制三视图（1）

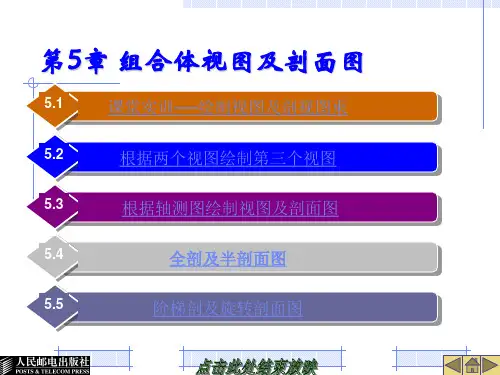

第5章 组合体视图及剖面图
5.1
课堂实训──绘制视图及剖视图束
5.2
根据两个视图绘制第三个视图
5.3
根据轴测图绘制视图及剖面图
5.4
全剖及半剖面图
5.5
阶梯剖及旋转剖面图
5.6
断面图
5.7
习题
5.1 课堂实训──绘制视图及剖视图
实训的任务是绘制如图5-1所示组合体的三视图，作图步骤如 下。
(1)首先绘制主视图的作图基准线，利用基准线通过OFFSET 及TRIM等命令形成主视图的大致轮廓，然后画出主视图细节。
图5-20 绘制断面图（2）
5.6 断面图
【练习5-18】打开素材文件“dwg\第5章\5-18.dwg”，如图5-19所示，根据梁 的视图绘制1-1、2-2断面图。
图5-19 绘制断面图（1）
【练习5-19】打开素材文件“dwg\第5章\5-19.dwg”，如图5-20所示，根据立体 视图绘制1-1、2-2及3-3断面图。
图5-18 绘制旋转剖面图
5.6 断面图
【练习5-18】：打开素材文件“dwg\第5章\5-18.dwg”，如图5-19所 示，根据梁的视图绘制1-1、2-2断面图。
图5-19 绘制断面图（1）
【练习5-19】：打开素材文件“dwg\第5章\519.dwg”，如图5-20所示，根据立体视图绘制1-1、 2-2及3-3断面图。
(3)将俯视图复制到新位置并旋转90°，然后分别从主视图和 俯视图绘制水平及竖直投影线向左视图投影，形成左视图大致轮 廓并绘制细节。
【练习5-1】：根据轴测图及视图轮廓绘制三视图 ，如图5-1所示。
图5-1绘制三视图（1）
第5章 组合体视图及剖面图
5.1
课堂实训──绘制视图及剖视图束
5.2
根据两个视图绘制第三个视图
5.3
根据轴测图绘制视图及剖面图
5.4
全剖及半剖面图
5.5
阶梯剖及旋转剖面图
5.6
断面图
5.7
习题
5.1 课堂实训──绘制视图及剖视图
实训的任务是绘制如图5-1所示组合体的三视图，作图步骤如 下。
(1)首先绘制主视图的作图基准线，利用基准线通过OFFSET 及TRIM等命令形成主视图的大致轮廓，然后画出主视图细节。
图5-20 绘制断面图（2）
5.6 断面图
【练习5-18】打开素材文件“dwg\第5章\5-18.dwg”，如图5-19所示，根据梁 的视图绘制1-1、2-2断面图。
图5-19 绘制断面图（1）
【练习5-19】打开素材文件“dwg\第5章\5-19.dwg”，如图5-20所示，根据立体 视图绘制1-1、2-2及3-3断面图。
图5-18 绘制旋转剖面图
5.6 断面图
【练习5-18】：打开素材文件“dwg\第5章\5-18.dwg”，如图5-19所 示，根据梁的视图绘制1-1、2-2断面图。
图5-19 绘制断面图（1）
【练习5-19】：打开素材文件“dwg\第5章\519.dwg”，如图5-20所示，根据立体视图绘制1-1、 2-2及3-3断面图。
AutoCAD 2014基础教程第5章 复杂平面图形绘制实例
3.打开极轴追踪、对象捕捉及自动追踪功 能。指定极轴追踪角度增量为90°，设定 对象捕捉方式为“端点”、“交点”。 4.切换到轮廓线层，用LINE、OFFSET及 LENGTHEN等命令绘制圆的定位线，如 图5-8左图所示。画圆及过渡圆弧A、B， 结果如图5-8右图所示。
图5-8绘制圆的定位线及圆等
第5章 复杂平面图形绘制实例
【学习目标】
了解用AutoCAD绘制复杂平面图形的一般步骤。 熟练绘制复杂圆弧连接。 掌握用OFFSET、TRIM命令快速作图的技巧。 能够熟练绘制对称图形及有均布特征的图形。 了解用COPY、STRETCH等命令从已有图形生成新图形。 掌握绘制倾斜图形的技巧。 能够绘制视图及剖视图。
【练习5-1】：使用LINE、CIRCLE、 OFFSET及TRIM等命令绘制图5-1所示的 图形。
1.创建两个图层。 名称 颜色 线型 线宽 轮廓线层 白色 Continuous 0.5 中心线层 红色 Center 默认 2.设定线型全局比例因子为0.2。设定绘图区域大小为 150×150，并使该区域充满整个图形窗口显示出来。 3.打开极轴追踪、对象捕捉及自动追踪功能。指定极轴追 踪角度增量为90°，设定对象捕捉方式为“端点”、 “交点”。
【练习5-7】：利用OFFSET、ARRAY及 MIRROR等命令绘制图5-19所示的图形。
图5-19 绘制具有均布几何特征的图形
1.创建两个图层。 名称 颜色 线型 线宽 轮廓线层 绿色 Continuous 0.5 中心线层 红色 Center 默认 2.设定线型全局比例因子为0.2。设定绘图区域大小为 120×120，并使该区域充满整个图形窗口显示出来。
图5-28主要作图步骤
5.6 利用已有图形生成新图形
14级汽修第五章组合体第三节组合体视图的识读
想一想,作一作
1）想象基本体Ⅰ的形状，补画左视图。
1" 1'
Ⅰ 1
2）想象基本体Ⅲ、Ⅱ的形状，补画左视图。
3'
2'
3"(2")
ⅢⅡ
3
2
3）想象基本体Ⅳ的形状，补画左视图
两圆柱相 贯线
4'
4"
Ⅳ
4
4）想象基本体Ⅴ、Ⅵ形状，补画左视图
5"(6") 5' 6'
正垂面与圆 柱的截交线
Ⅵ 5 6
Ⅴ
5）看懂主俯视图，补画出完整的左视图后，想象组合体整体形状
●分解形体 ——参照特征视图 分解形体
●对投影 ——利用“三等”关系 找出各部分的三个投影 想象出其形状 ◆ 综合起来想整体 ●看懂各形体 ●分析各形体间——组合方式 相对位置关系 ●想象出整体形状
例9 根据组合体的三视图，想象出组合体形状。
正垂面
铅垂面
正平面
正平面
大内圆柱面 小内圆柱面 水平面
切割前
切去三角形块
切去三角形块
切去半圆头块
切去半圆柱
已知两视图，求第三视图 由已知视图看懂物体的形状 [例12] 求作俯视图 画第三视图
利用局部孔和 槽分解形体
[例12] 求作俯视图
[例12] 求作俯视图
[例13] 求作左视图
●
●
● ●
●
●
● ●
●
[例14] 求作左视图
线面分析读图法主 要适用于挖切方式形成 的组合体的读图以及叠 加方式组合体的难点结 构的分析。
C
C：开孔半圆头长方体 后端面与B平齐
★ 画左视图 A、C简单可直接画出，B先画出半圆柱左视图 C B
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图 5-22 绘制三视图（2）
2. 根据轴测图绘制三视图，如图 5-23 所示。
图 5-23 绘制三视图（3）
图 5-15 绘制阶梯剖面图（1）
【练习 5-15】： 根据立体轴测图及视图轮廓绘制视图，正立面图为阶梯剖面图，平面图为 外形图，如图 5-16 所示。
图 5-16 绘制阶梯剖面图（2）
【练习 5-16】： 根据立体轴测图及视图轮廓绘制视图，正立面图为 1-1 阶梯剖面图，平面 图为外形图，侧立面图为半剖面图，如图 5-17 所示。
图 5-1 绘制三视图（1）
图 5-2 绘图过程
5.2 根据两个视图绘制第三个视图
【练习 5-2】： 打开素材文件“dwg\第 5 章\5-2.dwg”，如图 5-3 所示，根据立体的 V、H 投影，补画 W 投影。
【练习 5-3】：
图 5-3 补画 W 投影（1）
打开素材文件“dwg\第 5 章\5-3.dwg”，如图 5-4 所示，根据立体的 V、W 投影，补画 H 投影。
第5章 组合体视图及剖面图
5.1
课堂实训──绘制视图及剖视图
5.2
根据两个视图绘制第三个视图
5.3
根据轴测图绘制视图及剖面图
5.4
全剖及半剖面图
5.5
阶梯剖及旋转剖面图
5.6
断面图
5.7
习题
5.1 课堂实训──绘制视图及剖视 图
实训的任务是绘制如图5-1所示组合体的三视图， 作图步骤如下。
(1)首先绘制主视图的作图基准线，利用基准线通 过OFFSET及TRIM等命令形成主视图的大致轮廓，然 后画出主视图细节。
图 5-19 绘制断面图
【练习 5-19】： 打开素材文件“dwg\第 5 章\5-19.dwg ”，如图 5-20 所示，根据立体视图绘制 1-1、2-2 及 3-3 断面图。
图 5-20 绘制断面图
5.7 习题
1. 根据轴测图绘制三视图，如图 5-21 所示。
图 5-21 绘制三视图（1）
1. 根据轴测图绘制三视图，如图 5-22 所示。
图 5-4 补画 H 投影
【练习 5-4】： 打开素材文件“dwg\第 5 章\5-4.dwg”，如图 5-5 所示，根据立体的 V、H 投影，补画 W 投影。
图 5-5 补画 W 投影（2）
【练习 5-5】： 打开素材文件“dwg\第 5 章\5-5.dwg”，如图 5-6 所示，根据立体的 V、H 投影，补画 W 投影。
图 5-9 绘制视图及剖视图（1）
【练习 5-9】： 根据立体轴测图及正立面图轮廓绘制视图及 1-1、2-2 剖面图，如图 5-10 所 示。
图 5-10 绘制视图及剖视图（2）
5.4 全剖及半剖面图
【练习 5-10】： 根据立体轴测图及视图轮廓绘制视图，正立面图采用全剖方式绘制，平面 图为外形视图，如图 5-11 所示。
图 5-11 绘制全剖面图（1）
【练习 5-11】： 根据立体轴测图及视图轮廓绘制视图，正立面图采用全剖方式绘制，平面 图为外形视图，如图 5-12 所示。
图 5-12 绘制全剖面图（2）
【练习 5-12】： 根据立体轴测图及视图轮廓绘制视图，正立面图采用全剖方式绘制，平面 图为 1-1 半剖面图，如图 5-13 所示。
图 5-17 绘制阶梯剖面图及半剖面图
【练习 5-17】： 根据立体轴测图及视图轮廓绘制视图，正立面图为 1-1 旋转剖面图，平面 图为外形图，如图 5-18 所示。
图 5-18 绘制旋转剖面图
5.6 断面图
【练习 5-18】： 打开素材文件“dwg\第 5 章\5-18.dwg ”，如图 5-19 所示，根据梁的视图绘制 1-1、2-2 断面图。
图 5-13 绘制全剖及半剖面图
【练习 5-13】： 根据立体轴测图及视图轮廓绘制视图，正立面图采用全剖方式绘制，其他 视图为外形视图，如图 5-14 所示。
图 5-14 绘制全剖面图（3）
5.5 阶梯剖及旋转剖面图
【练习 5-14】： 根据立体轴测图及视图轮廓绘制 1-1、2-2 剖面图，如图 5-15 所示。
图 5-6 补画 】： 根据轴测图绘制立体三视图，如图 5-7 所示。
图 5-7 绘制三视图（1）
【练习 5-7】： 根据轴测图绘制立体三视图，如图 5-8 所示。
图 5-8 绘制三视图（2）
【练习 5-8】： 根据轴测图绘制三视图，平面图为外形视图，其他视图采用半剖方式绘制， 如图 5-9 所示。
(2)用XLINE命令绘制竖直投影线向俯视图投影， 再画对称线等，形成俯视图大致轮廓并绘制细节。
(3)将俯视图复制到新位置并旋转90°，然后分别 从主视图和俯视图绘制水平及竖直投影线向左视图投 影，形成左视图大致轮廓并绘制细节。
【练习 5-1】： 根据轴测图及视图轮廓绘制三视图，如图 5-1 所示。 主要绘图过程如图 5-2 所示。
2. 根据轴测图绘制三视图，如图 5-23 所示。
图 5-23 绘制三视图（3）
图 5-15 绘制阶梯剖面图（1）
【练习 5-15】： 根据立体轴测图及视图轮廓绘制视图，正立面图为阶梯剖面图，平面图为 外形图，如图 5-16 所示。
图 5-16 绘制阶梯剖面图（2）
【练习 5-16】： 根据立体轴测图及视图轮廓绘制视图，正立面图为 1-1 阶梯剖面图，平面 图为外形图，侧立面图为半剖面图，如图 5-17 所示。
图 5-1 绘制三视图（1）
图 5-2 绘图过程
5.2 根据两个视图绘制第三个视图
【练习 5-2】： 打开素材文件“dwg\第 5 章\5-2.dwg”，如图 5-3 所示，根据立体的 V、H 投影，补画 W 投影。
【练习 5-3】：
图 5-3 补画 W 投影（1）
打开素材文件“dwg\第 5 章\5-3.dwg”，如图 5-4 所示，根据立体的 V、W 投影，补画 H 投影。
第5章 组合体视图及剖面图
5.1
课堂实训──绘制视图及剖视图
5.2
根据两个视图绘制第三个视图
5.3
根据轴测图绘制视图及剖面图
5.4
全剖及半剖面图
5.5
阶梯剖及旋转剖面图
5.6
断面图
5.7
习题
5.1 课堂实训──绘制视图及剖视 图
实训的任务是绘制如图5-1所示组合体的三视图， 作图步骤如下。
(1)首先绘制主视图的作图基准线，利用基准线通 过OFFSET及TRIM等命令形成主视图的大致轮廓，然 后画出主视图细节。
图 5-19 绘制断面图
【练习 5-19】： 打开素材文件“dwg\第 5 章\5-19.dwg ”，如图 5-20 所示，根据立体视图绘制 1-1、2-2 及 3-3 断面图。
图 5-20 绘制断面图
5.7 习题
1. 根据轴测图绘制三视图，如图 5-21 所示。
图 5-21 绘制三视图（1）
1. 根据轴测图绘制三视图，如图 5-22 所示。
图 5-4 补画 H 投影
【练习 5-4】： 打开素材文件“dwg\第 5 章\5-4.dwg”，如图 5-5 所示，根据立体的 V、H 投影，补画 W 投影。
图 5-5 补画 W 投影（2）
【练习 5-5】： 打开素材文件“dwg\第 5 章\5-5.dwg”，如图 5-6 所示，根据立体的 V、H 投影，补画 W 投影。
图 5-9 绘制视图及剖视图（1）
【练习 5-9】： 根据立体轴测图及正立面图轮廓绘制视图及 1-1、2-2 剖面图，如图 5-10 所 示。
图 5-10 绘制视图及剖视图（2）
5.4 全剖及半剖面图
【练习 5-10】： 根据立体轴测图及视图轮廓绘制视图，正立面图采用全剖方式绘制，平面 图为外形视图，如图 5-11 所示。
图 5-11 绘制全剖面图（1）
【练习 5-11】： 根据立体轴测图及视图轮廓绘制视图，正立面图采用全剖方式绘制，平面 图为外形视图，如图 5-12 所示。
图 5-12 绘制全剖面图（2）
【练习 5-12】： 根据立体轴测图及视图轮廓绘制视图，正立面图采用全剖方式绘制，平面 图为 1-1 半剖面图，如图 5-13 所示。
图 5-17 绘制阶梯剖面图及半剖面图
【练习 5-17】： 根据立体轴测图及视图轮廓绘制视图，正立面图为 1-1 旋转剖面图，平面 图为外形图，如图 5-18 所示。
图 5-18 绘制旋转剖面图
5.6 断面图
【练习 5-18】： 打开素材文件“dwg\第 5 章\5-18.dwg ”，如图 5-19 所示，根据梁的视图绘制 1-1、2-2 断面图。
图 5-13 绘制全剖及半剖面图
【练习 5-13】： 根据立体轴测图及视图轮廓绘制视图，正立面图采用全剖方式绘制，其他 视图为外形视图，如图 5-14 所示。
图 5-14 绘制全剖面图（3）
5.5 阶梯剖及旋转剖面图
【练习 5-14】： 根据立体轴测图及视图轮廓绘制 1-1、2-2 剖面图，如图 5-15 所示。
图 5-6 补画 】： 根据轴测图绘制立体三视图，如图 5-7 所示。
图 5-7 绘制三视图（1）
【练习 5-7】： 根据轴测图绘制立体三视图，如图 5-8 所示。
图 5-8 绘制三视图（2）
【练习 5-8】： 根据轴测图绘制三视图，平面图为外形视图，其他视图采用半剖方式绘制， 如图 5-9 所示。
(2)用XLINE命令绘制竖直投影线向俯视图投影， 再画对称线等，形成俯视图大致轮廓并绘制细节。
(3)将俯视图复制到新位置并旋转90°，然后分别 从主视图和俯视图绘制水平及竖直投影线向左视图投 影，形成左视图大致轮廓并绘制细节。
【练习 5-1】： 根据轴测图及视图轮廓绘制三视图，如图 5-1 所示。 主要绘图过程如图 5-2 所示。
