陕西工业职业技术学院基于PLC的变频器多段速调速系统设计专业：机电一体化班级：机电1105班姓名：冯志超指导教师：司老师目录1 绪论 (1)2课题的背景 (1)背景分析....................................................................... 错误！未定义书签。
3 PLC 和变频器的介绍 (5)4 PLC 的结构及特点 (5)5 PLC 的工作原理 (7)6 PLC 的应用 (7)7 PLC 发展趋势 (8)8 PLC 控制变频器带电机多段速运行 (8)9变频器的介绍 (8)10变频器的控制方式 (9)11变频器的应用 (9)12 PLC 与变频器的组合 (10)13变频器和PLC 进行配合时所需注意的事项 (10)14变频调速系统 (11)15变频调速的基本控制方式 (11)16系统的控制要求................................................... 1错误！未定义书签。
17方案的确定........................................................... 1错误！未定义书签。
18 S7-200 PLC .............................................................. 错误！未定义书签。
19MicroMaster420 变频器 (13)20外部电路设计 (14)21 变频开环调速 (14)22．按项目控制要求设计PLC和变频器 (15)23 PLC程序设计 (15)24变频器参数设置 (16)25任务拓展 (17)26项目实现 (17)附录 (20)结论 (23)致谢 (24)参考文献 (25)绪论课题的背景最先制成电动机的人是德国的雅可比，在两个u 型电磁铁中间，装一六臂轮，每臂带两根棒型磁铁。
《基于PLC的变频调速电梯系统设计》篇一一、引言随着城市化进程的加快，电梯已经成为现代建筑中不可或缺的一部分。
为满足现代社会的需求，电梯系统需要具有高可靠性、高效率和灵活性。
本文旨在介绍一种基于PLC（可编程逻辑控制器）的变频调速电梯系统设计，该系统可有效提高电梯的运行效率、安全性和用户体验。
二、系统设计概述本电梯系统设计采用PLC作为核心控制器，通过变频调速技术实现电梯的精确控制。
系统主要由以下几个部分组成：PLC控制器、变频器、电机、编码器、传感器以及人机界面等。
三、硬件设计1. PLC控制器：选用高性能的PLC控制器，具有高可靠性、高速度和高精度的特点，可实现电梯的逻辑控制和运动控制。
2. 变频器：采用变频调速技术，根据电梯的运行需求，实时调整电机的运行速度，实现电梯的平稳启动和停止。
3. 电机：选用高效、低噪音的电梯专用电机，与变频器配合使用，实现电梯的精确控制。
4. 编码器：通过安装在电机上的编码器，实时监测电机的运行状态，为PLC控制器提供反馈信号。
5. 传感器：包括位置传感器、速度传感器等，用于实时监测电梯的运行状态，确保电梯的安全运行。
6. 人机界面：采用触摸屏或按钮等方式，实现用户与电梯系统的交互。
四、软件设计软件设计是本系统的关键部分，主要涉及PLC控制程序的编写和调试。
1. 逻辑控制程序：根据电梯的运行需求，编写逻辑控制程序，实现电梯的召唤、应答、启停、开门关门等基本功能。
2. 运动控制程序：采用PID（比例-积分-微分）控制算法，根据电梯的运行状态和目标位置，实时调整电机的运行速度和方向，实现电梯的平稳运行。
3. 人机交互程序：编写人机交互程序，实现用户与电梯系统的友好交互，包括显示楼层信息、运行状态等。
4. 故障诊断与保护程序：编写故障诊断与保护程序，实时监测电梯的运行状态和传感器信号，一旦发现异常情况，立即采取相应措施，确保电梯的安全运行。
五、系统实现与测试在完成硬件和软件设计后，进行系统实现与测试。
基于PLC的电梯变频调速系统的设计摘要：本次设计方案采用了PLC作为控制器，通过VS-616G5变频器调节电梯运行速度，实现对电梯的控制。
通过对电梯控制系统的主电路进行设计并且进行了相关元器件的选型。
确定了I/0分配点并且绘制了 PLC的外部接线图及软件流程图，之后编写了控制程序。
最终通过合理的选型与设计，使电梯运行状况得到改善，达到更理想的控制效果。
关键词：电梯；可编程控制器；变频1 绪论1.1课题的研究背景及意义随着社会经济的进一步快速发展，越来越多的使用高层建筑，人们对电梯的需求也在逐渐增加。
大型购物中心、酒店、住宅等与电梯密不可分。
伴随着电梯数量的逐年增加，对电梯的基本性能也要求进一步的改善，不仅是为了确保其可靠性和安全性，而且要考虑舒适感、美观及其他问题。
首先，电梯的安全性是首要任务，设计人员在设计电梯时必须采取预防措施，以避免事故的发生。
电梯机械零部件和电气部件必须具备高的安全系数和保险系数，为了保证电梯的安全和质量，首先需要在电梯的制造、安装和调试过程中有高度的安全保障。
在国外，专业升降机设施和维修单位的安装、调试和检查必须得到国家的承认，确保电梯运行的可靠性和安全性。
2.1电梯信号控制系统分类及特点比较从系统实现方法来看，电梯信号控制系统经历了继电器控制系统、可编程控制器和微机控制系统等多种形式，随着大规模集成电路和计算机技术的发展，电梯控制系统在不同时期成为主流，并逐步得到改善。
可编程控制器是一种以顺序逻辑控制为基础的电子设备，它是专为工业环境应用而设计的一种数字操作设备。
由于它的诸多优点，目前电梯继电器控制已逐步被PLC控制所取代。
同时，随着交流变频电机调速技术的发展，电梯拖动方式也从直流转向交流变频调速。
所以，PLC控制技术和变频调速技术已经成为当今电梯行业的研究热点。
2.1.1继电器控制方式继电器控制系统优点：（1）所有的自动控制线路功能和相关信号数据处理都必须是通过系统硬件设计来进行实现的，线路直观、易准确理解、易熟练掌握，适合普通专业技术人员和专业熟练工人进行使用；（2）多数都是普通控制电器，价格比较低，替换方便。
基于PLC的全变频调速控制自动扶梯设计1. 引言1.1 背景介绍自动扶梯作为现代城市中常见的交通工具之一，其在提高楼梯通行效率、方便人们出行等方面起着重要作用。
随着科技的不断发展，人们对自动扶梯的性能和控制能力的需求也越来越高。
传统的自动扶梯控制系统多采用定速运行的方式，这种方式无法根据实际需求灵活调整速度，造成了能源的浪费和损耗。
全变频调速控制技术成为自动扶梯控制系统的一个重要发展方向。
基于PLC的全变频调速控制自动扶梯设计能够有效地提高自动扶梯系统的性能和稳定性，减少能源消耗，提高系统的可调性和可靠性。
本文将介绍基于PLC的全变频调速控制自动扶梯设计方案，并对其性能进行评估，为自动扶梯控制系统的改进和优化提供参考。
1.2 研究意义研究意义：自动扶梯作为现代城市中不可或缺的交通设施，其安全性和运行效率一直备受关注。
基于PLC的全变频调速控制自动扶梯设计，可以实现对自动扶梯运行速度的精确控制，提高其性能和可靠性。
通过研究该技术，可以有效地提高自动扶梯的运行效率、降低能耗、延长设备寿命。
这对于提高城市交通系统的整体运行效率、保障乘客安全，具有重要意义。
随着工业自动化技术的发展，基于PLC的全变频调速控制自动扶梯的设计方案也可以为其他类似设备的控制提供借鉴和参考，对于推动工业自动化水平的提升具有积极作用。
对于基于PLC的全变频调速控制自动扶梯的研究，具有重要的理论和应用意义。
2. 正文2.1 自动扶梯的基本原理自动扶梯是一种能够自动运行，方便乘客上下楼层的电梯设备。
它由梯级、链条、链轮、扶手链、扶手带和电动机等部件组成。
梯级是乘客站立的部分，梯级装在链条上，通过链轮的转动来实现运动。
扶手链和扶手带则为乘客提供了支撑，保证其在运行过程中的安全。
自动扶梯的设计需要考虑其运行稳定性、安全性和舒适性。
还需要考虑节能、环保等因素。
通过合理的设计和控制，可以更好地满足乘客的需求，提高自动扶梯的使用效率和舒适度。

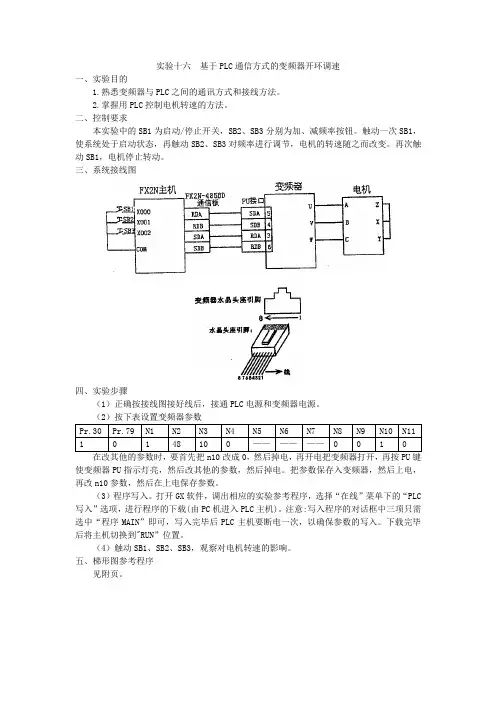

实验十六基于PLC通信方式的变频器开环调速
一、实验目的
1.熟悉变频器与PLC之间的通讯方式和接线方法。
2.掌握用PLC控制电机转速的方法。
二、控制要求
本实验中的SB1为启动/停止开关，SB2、SB3分别为加、减频率按钮。
触动一次SB1，使系统处于启动状态，再触动SB2、SB3对频率进行调节，电机的转速随之而改变。
再次触动SB1，电机停止转动。
三、系统接线图
四、实验步骤
（1）正确按接线图接好线后，接通PLC电源和变频器电源。
（2）按下表设置变频器参数
在改其他的参数时，要首先把n10改成0，然后掉电，再开电把变频器打开，再按PU键使变频器PU指示灯亮，然后改其他的参数，然后掉电。
把参数保存入变频器，然后上电，再改n10参数，然后在上电保存参数。
（3）程序写入。
打开GX软件，调出相应的实验参考程序，选择“在线”菜单下的“PLC 写入”选项，进行程序的下载(由PC机进入PLC主机)。
注意:写入程序的对话框中三项只需选中“程序MAIN”即可，写入完毕后PLC主机要断电一次，以确保参数的写入。
下载完毕后将主机切换到"RUN”位置。
（4）触动SB1、SB2、SB3，观察对电机转速的影响。
五、梯形图参考程序
见附页。
摘要现代科学是一个以自动化设备控制系统为核心的工业科学。
工业自动化技术对工业生产过程实现测量、控制、优化和决策，使企业实现“好、省、多、快”，提升企业的市场竞争力.因此“国家中长期科技发展规划”已明确规定,工业自动化技术是21世纪现代装备制造业中最重要的科学工业技术之一,而PLC占据主导地位。
PLC是一种专门在工业环境下应用而设计的数字运算操作的电子装置，它采用可以编制程序的存储器,用来在其内部存储执行逻辑运算、顺序运算、计时、计数和算术运算等操作的指令，并能通过数字式或模拟式的输入和输出，控制各种类型的机械或生产过程。
本次基于CompactLogix风动模型控制器的设计，主要内容是对PLC进行了研究，通过搭建DeviceNet网络，通过对CompactLogix 可编程逻辑控制器编程，控制PowerFlex变频器来驱动风机模型，风机转动改变模型箱的压强，从而使小球运动并悬浮于某一设定位置。
通过模型中小球的运动趋势来展现了抽象的运动控制，使得能够更直观的看到运动控制的功效.关键词:CompactLogix、变频控制、自动化、风机summaryModern science is a scientific industry as the core of automation equipment control system. Industrial automation technology achieves measurement, control，optimization and decision for industrial producing process. And makes enterprises realize ”good, province, much and fast"，and improve enterprises' market competitiveness。
基于Plc控制电机调速实验报告电控学院电气0904班李文涛0906060427—、实验名称：基于PLC实现的三相异步电动机变频调速控制二、实验目的：通过综合实验，使学生对所学过的可编程控制器在电动机变频调速控制中的应用有一个系统的认识，并运用自己学过的知识，自己设计变频调速控制系统。
要求用PLC控制变频器，通过光电编码器反馈速度信号达到电动机调速的精确控制，自己设计，自己编程，最后进行硬件、软件联机的综合调试，实现自己的设计思想。
三、实验器材：220V PLC实验台一套、380V变频器实验台一套、万用表一个、导线若干三、实验各部分原理：1．实验主要器件原理1)光电编码器：COM01030002040CH光电编码器，是一种通过光电转换将输出轴上的机械几何位移量转换成脉冲或数字量的传感器。
这是目前应用最多的传感器，光电编码器是由光栅盘和光电检测装置组成。
光栅盘是在一定直径的圆板上等分地开通若干个长方形孔。
由于光电码盘与电动机同轴，电动机旋转时，光栅盘与电动机同速旋转，经发光二极管等电子元件组成的检测装置检测输出若干脉冲信号；通过计算每秒光电编码器输出脉冲的个数就能反映当前电动机的转速。
2）变频器：I原理概述变频调速能够应用在大部分的电机拖动场合，由于它能提供精确的速度控制，因此可以方便地控制机械传动的上升、下降和变速运行。
变频应用可以大大地提高工艺的高效性(变速不依赖于机械部分)，同时可以比原来的定速运行电机更加节能，变频器的主电路大体上可分为两类:电压型是将电压源的直流变换为交流的变频器，直流回路的滤波是电容;电流型是将电流源的直流变换为交流的变频器，其直流回路滤波石电感。
矢量控制：U/f控制方式建立于电机的静态数学模型，因此，动态性能指标不高。
对于对动态性能要求较高的应用，可以采用矢量控制方式。
矢量控制的基本思想是将异步电动机的定子电流分解为产生磁场的电流分量(励磁电流)和与其相垂直的产生转矩的电流分量(转矩电流)，并分别加以控制。
《基于PLC的变频调速电梯系统设计》篇一一、引言随着科技的不断发展，电梯的控制系统日益向着数字化、智能化的方向发展。
基于PLC（可编程逻辑控制器）的变频调速电梯系统，是当前电梯行业广泛采用的一种高效、可靠的电梯控制系统。
本文将详细阐述基于PLC的变频调速电梯系统的设计原理、系统构成、工作原理及其应用。
二、系统设计原理基于PLC的变频调速电梯系统设计主要遵循可靠性、可维护性、经济性及适用性等原则。
该系统通过PLC控制变频器，实现对电梯的精确调速，提高了电梯的舒适度和安全性。
1. 精确调速：通过变频器对电机进行精确控制，使电梯运行更加平稳，减少震动和噪音。
2. 节能降耗：根据电梯的实际运行需求，自动调整电机运行速度，实现节能降耗。
3. 保护功能：具备过载、过流、过压等保护功能，确保电梯运行安全。
三、系统构成基于PLC的变频调速电梯系统主要由以下部分构成：1. PLC控制器：作为系统的核心，负责接收电梯的指令信号，控制变频器的输出，实现对电机的精确控制。
2. 变频器：将电源的交流电转换为直流电，再通过逆变器将直流电转换为电机所需的交流电，实现对电机的调速。
3. 电机：作为电梯的驱动装置，负责将电能转换为机械能，驱动电梯的运行。
4. 传感器：包括速度传感器、位置传感器等，负责实时监测电梯的运行状态，为PLC控制器提供反馈信号。
5. 人机界面：用于显示电梯的运行状态、故障信息等，方便用户操作和维修。
四、工作原理基于PLC的变频调速电梯系统的工作原理如下：1. 用户通过按钮或呼叫系统发出指令，请求电梯运行。
2. PLC控制器接收指令信号，根据电梯的实际运行状态和需求，控制变频器的输出，调节电机的运行速度。
3. 电机根据变频器的指令，驱动电梯运行。
4. 传感器实时监测电梯的运行状态和位置，将信息反馈给PLC控制器。
5. PLC控制器根据反馈信号，调整变频器的输出，确保电梯运行的稳定性和舒适性。
6. 如遇故障或异常情况，系统将自动启动保护功能，确保电梯的安全运行。
基于PLC的变频控制系统设计PLC（可编程逻辑控制器）是一种集成了计算机、控制器和输入/输出接口的自动化控制系统。
在工业生产中，PLC广泛应用于各种控制系统中，包括变频控制系统。
变频控制系统是指利用变频器来调整电机的转速和扭矩，从而实现对生产设备的精确控制。
本文将介绍基于PLC的变频控制系统设计，包括系统结构、工作原理、硬件连接和程序设计等方面。
一、系统结构1.PLC控制器：负责接收输入信号、处理逻辑控制、生成输出信号，并与变频器进行通讯。
2.变频器：用于调节电机的转速和扭矩，实现对生产设备的精确控制。
3.传感器：用于采集各种物理量信号，如温度、压力、流量等。
4.执行元件：包括电机、阀门、泵等，用于执行PLC控制器生成的控制指令。
二、工作原理1.PLC接收传感器采集的信号，并根据预先设定的逻辑控制程序进行处理。
2.PLC生成控制指令，通过通讯接口发送给变频器，控制电机的转速和扭矩。
3.变频器接收控制指令，根据要求调节电机的频率和电压，实现对生产设备的精确控制。
4.执行元件执行PLC生成的控制指令，完成相应的生产操作。
三、硬件连接1.将传感器与PLC的输入模块连接，实现对物理量信号的采集。
2.将PLC的输出模块与变频器的输入接口连接，实现对电机的控制。
3.将变频器与电机连接，实现对电机的调速。
4.将执行元件与PLC的输出模块连接，实现对生产设备的控制。
四、程序设计1.确定控制逻辑：根据生产工艺要求确定控制逻辑，包括各种传感器的信号处理、控制流程设计等。
2.编写程序：根据控制逻辑编写PLC程序，包括输入输出的配置、控制指令的生成等。
3.调试程序：通过PLC的仿真功能进行程序调试，确保程序逻辑的正确性。
4.在现场进行实际测试，调整参数并优化程序，保证系统稳定可靠地运行。
综上所述，基于PLC的变频控制系统具有灵活可靠的控制能力，能够满足不同生产工艺的控制需求。
通过合理设计系统结构、编写适当的控制程序并进行调试，可以有效提高生产效率，保证生产质量，降低成本，是工业生产自动化的重要组成部分。
目录目录 (1)第一章系统的功能设计分析和总体思路 (2)1.1 概述 (2)1.2 系统功能设计分析 (3)1.3 系统设计的总体思路 (3)第二章PLC和变频器的型号选择 (4)2.1 PLC的型号选择 (4)2.2 变频器的选择和参数设置 (6)2.2.1 变频器的选择 (6)2.2.2 变频调速原理 (7)2.2.3 变频器的工作原理 (7)2.2.4 变频器的快速设置 (8)第三章硬件设计以及PLC编程 (11)3.1 开环控制设计及PLC编程 (11)3.1.1 硬件设计 (11)3.1.2 PLC软件编程 (12)3.2 闭环控制设计 (17)3.2.1 硬件和速度反馈设计 (17)3.2.3 闭环的程序设计以及源程序 (19)第四章实验调试和数据分析 (23)4.1 PID 参数整定 (23)4.2 运行结果 (24)第五章总结和体会 (25)第六章附录 (26)6.1 变频器内部原理框图 (26)第七章参考文献 (27)第一章系统的功能设计分析和总体思路1.1 概述调速系统快速性、稳定性、动态性能好是工业自动化生产中基本要求。
在科学研究和生产实践的诸多领域中调速系统占有着极为重要的地位特别是在国防、汽车、冶金、机械、石油等工业中，具有举足轻重的作用。
调速控制系统的工艺过程复杂多变，具有不确定性，因此对系统要求更为先进的控制技术和控制理论。
可编程控制器（PLC）可编程控制器是一种工业控制计算机，是继续计算机、自动控制技术和通信技术为一体的新型自动装置。
它具有抗干扰能力强，价格便宜，可靠性强，编程简朴，易学易用等特点，在工业领域中深受工程操作人员的喜欢，因此PLC已在工业控制的各个领域中被广泛地使用。
目前在控制领域中，虽然逐步采用了电子计算机这个先进技术工具，特别是石油化工企业普遍采用了分散控制系统（DCS）。
但就其控制策略而言，占统治地位的仍旧是常规的PID控制。
PID结构简朴、稳定性好、工作可靠、使用中不必弄清系统的数学模型。
PID的使用已经有60多年了，有人称赞它是控制领域的常青树。
变频调速已被公认为是最理想、最有发展前景的调速方式之一，采用变频器构成变频调速传动系统的主要目的，一是为了满足提高劳动生产率、改善产品质量、提高设备自动化程度、提高生活质量及改善生活环境等要求；二是为了节约能源、降低生产成本。
用户根据自己的实际工艺要求和运用场合选择不同类型的变频器。
组态软件是指一些数据采集与过程控制的专用软件，它们是在自动控制系统监控层一级的软件平台和开发环境，使用灵活的组态方式，为用户提供快速构建工业自动控制系统监控功能的、通用层次的软件工具。
在组态概念出现之前，要实现某一任务，都是通过编写程序来实现的。
编写程序不但工作量大、周期长，而且轻易犯错误，不能保证工期。
组态软件的出现，解决了这个问题。
对于过去需要几个月的工作，通过组态几天就可以完成。
组态王是海内一家较有影响力的组态软件开发公司开发的，组态王具有流程画面，过程数据记录，趋势曲线，报警窗口，生产报表等功能，已经在多个领域被应用。
1.2 系统功能设计分析随着电力电子技术以及控制技术的发展，交流变频调速在工业电机拖动领域得到了广泛应用；可编程控制器PLC作为替代继电器的新型控制装置，简单可靠，操作方便、通用灵活、体积小、使用寿命长且功能强大、容易使用、可靠性高，常常被用于现场数据采集和设备的控制；组态软件技术作为用户可定制功能的软件开发平台工具，可实现显示电机转速，可实现远程调速控制，在PC机上可开发友好人机界面，通过PLC可以对自动化设备进行“智能”控制。
在此，本次设计就是基于PLC的变频器调速系统。
将现在应用最广泛的PLC和变频器综合起来主要功能实现了变压变频调速。
电机的正反转，加减速以及快速制动等。
因此，该系统必须具备以下三个主体部分：控制运算部分、执行和反馈部分。
控制运算主要由PLC和变频器来完成；执行元件为变频器和电机；反馈部分主要为速度反馈。
1.3 系统设计的总体思路系统主要由三个部分构成，即可编程逻辑控制器件PLC、变频器和电机。
首先通过设置给定输入给PLC，再通过PLC控制变频器，再经由变频器来控制电机，随后将电机的转速反馈给PLC，经比较后输出给变频器从而实现无静差调速。
具体如下图所示：第二章PLC和变频器的型号选择2.1 PLC的型号选择在PLC系统设计时，首先应确定控制方案，下一步工作就是PLC工程设计选型。
工艺流程的特点和应用要求是设计选型的主要依据。
PLC及有关设备应是集成的、标准的，按照易于与工业控制系统形成一个整体，易于扩充其功能的原则选型所选用PLC应是在相关工业领域有投运业绩、成熟可靠的系统，PLC 的系统硬件、软件配置及功能应与装置规模和控制要求相适应。
熟悉可编程序控制器、功能表图及有关的编程语言有利于缩短编程时间，因此，工程设计选型和估算时，应详细分析工艺过程的特点、控制要求，明确控制任务和范围确定所需的操作和动作，然后根据控制要求，估算输入输出点数、所需存储器容量、确定PLC的功能、外部设备特性等，最后选择有较高性能价格比的PLC和设计相应的控制系统。
综合了输入输出（I/O）点数、存储器容量、各项控制功能和机型的考虑以及性价比等各方面的因素，在此我为该系统设计选择了S7-200 PLC一台。
S7-200 PLC CPU的外形模型图S7-200有5种CPU模块、6个有12种工作方式的高速计数器和两点高速计数器/和脉冲宽度调制器、直接读写的模拟量I/O模块、先进的程序结构、灵活方便的寻址方式以及程序化的PID编程控制。
强大的通讯功能，它支持多种通信协议。
价格是它在所有品牌在同一功能区内很有竞争力的。
最重要的是它还提供了完善的的网上支持。
这些都为实现本系统的设计提供很好的条件和方便。
例如，高速计数器可以用来测速从而实现速度反馈。
2.2 变频器的选择和参数设置2.2.1 变频器的选择正确选择通用型变频器对于传动系统能够正常运行时至关重要的，首先要明确使用通用变频器的目的，按照生产机械的类型、调速范围、速度响应和控制精度、启动转矩等要求，充分了解变频器所驱动负载特性，决定采用什么功能的通用变频器构成控制系统，然后决定选用哪种控制方式最合适。
所选用的通用变频器应是既满足生产工艺要求，又要在技术经济指标上合理。
若对通用变频器选型、系统设计及使用不当，往往会使通用变频器不能正常的运行、达不到预期目标，甚至引发设备故障，造成不必要的损失。
另外，为了确保通用变频器长期可靠的运行，变频器的地线的连接也是非常重要的。
变频器在调速系统中的优点：1．控制电机的启动电流；2．降低电力线路的电压波动；3．启动时需要的功率更低；4．可控的加速功能；5．可调的运行速度；6．可调的转矩极限；7．受控的停止方式；8．节能；9．可逆运行控制；10．减少机械传动部件。
在本系统中，选用了由西门子生产的通用变频器MM420。
变频器MM420 为我们提供了很好的BOP控制面板具体如下图：2.2.2 变频调速原理变频调速是通过改变电机定子绕组供电的频率来达到调速的目的。
n=60f(1-s)/p对于成品电机，其磁极对数p已经确定，转差率s变化不大，故电机的转速n与电源的频率f成正比，因此改变输入电源的频率就可以改变电机的同步转速，进而达到异步电机的调试目的。
2.2.3 变频器的工作原理变频器的工作原理是把市电（380V 、50Hz）通过整流器变成平滑直流，然后利用半导体器件（GTO、GTR或IGBT）组成的三相逆变器，将直流电变成可变电压和可变频率的交流电。
2.2.4 变频器的快速设置如果所用的变频器刚刚出厂的变频器，则需对它进行快速调试，试验中用到的变频器都已经完成了快速调试。
注:（1）设置参数前先将变频器参数复位为工厂的缺省设定值（2）设定P0003=2 允许访问扩展参数（3）设定电机参数时先设定P0010=1(快速调试),电机参数设置完成设定P0010=0(准备)例如：修改下表参数P0719选择命令/设定这源改变参数数值的一个数字为了快速修改参数的数值，可以单独修改显示出的每个数字，操作步骤如下：1.按（功能键），最右边的一个数字闪烁。
2.按 / ，修改这位数字的数值。
3.再按（功能键），相邻的下一位数字闪烁。
4.执行2至4步，直到显示出所要求的数值。
5.按，退出参数数值的访问级。
以下为变频器的设置一般方法：第三章硬件设计以及PLC编程3.1 开环控制设计及PLC编程3.1.1 硬件设计在没有反馈信息的比较，通过直接给定控制信息的控制调速系统称之为开环调速系统。
其控制思想的结构框图如下图所示：速度给定PLC（PID）变频调速系统速度开环控制的结构控制图开环控制的外部硬件连接图：3.1.2 PLC软件编程系统采用开环控制方式来控制电机的调速，根据PID控制的整体思想：故在编写程序的时候可以分为三部分：主程序、中断程序和子程序。
