三氯氢硅氢还原制备多晶硅

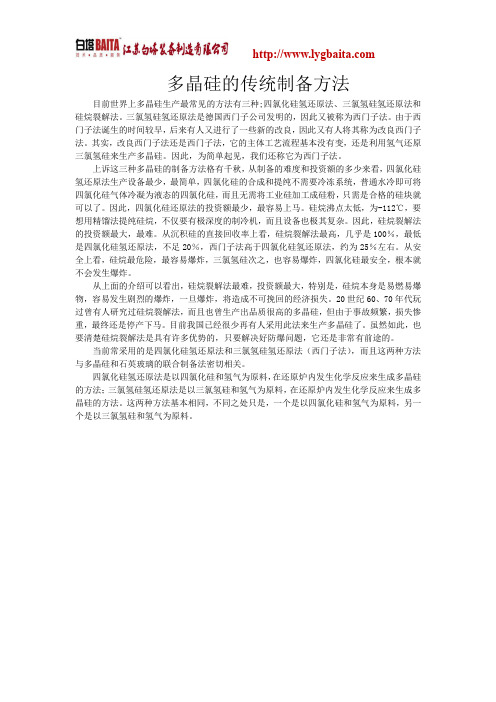

多晶硅的传统制备方法目前世界上多晶硅生产最常见的方法有三种;四氯化硅氢还原法、三氯氢硅氢还原法和硅烷裂解法。

三氯氢硅氢还原法是德国西门子公司发明的，因此又被称为西门子法。

由于西门子法诞生的时间较早，后来有人又进行了一些新的改良，因此又有人将其称为改良西门子法。

其实，改良西门子法还是西门子法，它的主体工艺流程基本没有变，还是利用氢气还原三氯氢硅来生产多晶硅。

因此，为简单起见，我们还称它为西门子法。

上诉这三种多晶硅的制备方法格有千秋，从制备的难度和投资额的多少来看，四氯化硅氢还原法生产设备最少，最简单，四氯化硅的合成和提纯不需要冷冻系统，普通水冷即可将四氯化硅气体冷凝为液态的四氯化硅，而且无需将工业硅加工成硅粉，只需是合格的硅块就可以了。

因此，四氯化硅还原法的投资额最少，最容易上马。

硅烷沸点太低，为-112℃，要想用精馏法提纯硅烷，不仅要有极深度的制冷机，而且设备也极其复杂。

因此，硅烷裂解法的投资额最大，最难。

从沉积硅的直接回收率上看，硅烷裂解法最高，几乎是100％，最低是四氯化硅氢还原法，不足20％，西门子法高于四氯化硅氢还原法，约为25％左右。

从安全上看，硅烷最危险，最容易爆炸，三氯氢硅次之，也容易爆炸，四氯化硅最安全，根本就不会发生爆炸。

从上面的介绍可以看出，硅烷裂解法最难，投资额最大，特别是，硅烷本身是易燃易爆物，容易发生剧烈的爆炸，一旦爆炸，将造成不可挽回的经济损失。

20世纪60、70年代玩过曾有人研究过硅烷裂解法，而且也曾生产出品质很高的多晶硅，但由于事故频繁，损失惨重，最终还是停产下马。

目前我国已经很少再有人采用此法来生产多晶硅了。

虽然如此，也要清楚硅烷裂解法是具有许多优势的，只要解决好防爆问题，它还是非常有前途的。

当前常采用的是四氯化硅氢还原法和三氯氢硅氢还原法（西门子法），而且这两种方法与多晶硅和石英玻璃的联合制备法密切相关。

四氯化硅氢还原法是以四氯化硅和氢气为原料，在还原炉内发生化学反应来生成多晶硅的方法；三氯氢硅氢还原法是以三氯氢硅和氢气为原料，在还原炉内发生化学反应来生成多晶硅的方法。

三氯氢硅还原反应方程式
摘要：
一、三氯氢硅还原法简介
二、三氯氢硅的制备反应
三、三氯氢硅氢还原法制备多晶硅的反应过程
四、氢气还原三氯化硼的反应方程式
五、总结
正文：
一、三氯氢硅还原法简介
三氯氢硅还原法，又称西门子法，是一种制备多晶硅的常用方法。

该方法以冶金级硅和氯化氢（HCl）为原料，通过催化合成反应生成三氯氢硅。

三氯氢硅在化工工业上可用于制取一系列有机硅材料，在半导体工业上则是生产多晶硅的重要原料。

二、三氯氢硅的制备反应
三氯氢硅（SiHCl3）的制备反应如下：
Si + 3HCl → SiHCl3
在这个过程中，硅粉和氯化氢在300℃和0.45mpa的条件下，经过催化合成反应生成三氯氢硅。

三、三氯氢硅氢还原法制备多晶硅的反应过程
三氯氢硅氢还原法的基本反应过程如下：
SiHCl3 + 2H2 → Si + 3HCl
在这个过程中，三氯氢硅在氢还原炉内进行CVD反应，生成高纯度多晶硅。

四、氢气还原三氯化硼的反应方程式
氢气还原三氯化硼（BCl3）的反应方程式如下：
3H2 + 2BCl3 → 2BH3 + 3HCl
此反应中，氢气与三氯化硼在高温条件下反应，生成硼氢化物和氯化氢。

五、总结
综上所述，三氯氢硅氢还原法是一种制备多晶硅的高效方法。

它以冶金级硅和氯化氢为原料，经过催化合成反应生成三氯氢硅，然后在氢还原炉内进行CVD反应，最终得到高纯度多晶硅。

此外，氢气还可以用于还原其他化合物，如三氯化硼等。

多晶硅的三大生产工艺之比较1.多晶硅的生产工艺：从西门子法到改良西门子法从西门子法到改良西门子法的演进是一个从开环到闭环的过程。

1955年，德国西门子开发出以氢气（H2）还原高纯度三氯氢硅（SiHCl3），在加热到1100℃左右的硅芯（也称“硅棒”）上沉积多晶硅的生产工艺；1957年，这种多晶硅生产工艺开始应用于工业化生产，被外界称为“西门子法”。

由于西门子法生产多晶硅存在转化率低，副产品排放污染严重（例如四氯化硅SiCl4）的主要问题，升级版的改良西门子法被有针对性地推出。

改良西门子法即在西门子法的基础上增加了尾气回收和四氯化硅氢化工艺，实现了生产过程的闭路循环，既可以避免剧毒副产品直接排放污染环境，又实现了原料的循环利用、大大降低了生产成本（针对单次转化率低）。

因此，改良西门子法又被称为“闭环西门子法”。

改良西门子法一直是多晶硅生产最主要的工艺方法，目前全世界有超过85%的多晶硅是采用改良西门子法生产的。

过去很长一段时间改良西门子法主要用来生产半导体行业电子级多晶硅（纯度在99.9999999%～99.999999999%，即9N～11N的多晶硅）；光伏市场兴起之后，太阳能级多晶硅（对纯度的要求低于电子级）的产量迅速上升并大大超过了电子级多晶硅，改良西门法也成为太阳能级多晶硅最主要的生产方法。

2.改良西门子法生产多晶硅的工艺流程（改良西门子法工艺流程示意图）在TCS还原为多晶硅的过程中，会有大量的剧毒副产品四氯化硅（SiCl4，下文简称STC）生成。

改良西门子法通过尾气回收系统将还原反应的尾气回收、分离后，把回收的STC送到氢化反应环节将其转化为TCS，并与尾气中分离出来的TCS一起送入精馏提纯系统循环利用，尾气中分离出来的氢气被送回还原炉，氯化氢被送回TCS 合成装置，均实现了闭路循环利用。

这是改良西门子法和传统西门子法最大的区别。

CVD还原反应（将高纯度TCS还原为高纯度多晶硅）是改良西门子法多晶硅生产工艺中能耗最高和最关键的一个环节，CVD工艺的改良是多晶硅生产成本下降的一项重要驱动力。

还原氢化工序工艺讲义第一节工序划分及主要设备一、三氯氢硅还原的工序划分单元号工序名称T1100/T1101三氯氢硅(TCS)蒸发T1200/T1201四氯化硅(STC)蒸发T100/T101还原T200/T201氢化T300硅芯拉制T400硅芯腐蚀T500破碎、分级T600超纯水制取T700实验室(分析检测中心)T800/801钟罩清洗T900冷却水循环系统T1000HF洗涤二、主要原辅材料及质量要求物质纯度原料三氯氢硅TCS≥99%（B≤0.1ppb;P≤0.1ppb）四氯化硅STC≥98%氢气H2≥99.999%硅芯Si≥99.999%；电阻率≥50Ω·cm(暂定)；Φ5mm ；长2m石墨电极高纯辅料硝酸分析纯氢氟酸优纯级或分析纯洗涤剂氢氧化钠分析纯或化学纯酸洗剂氨基磺酸化学纯超纯水电阻率＞18M·Ω三、主要设备设备个数位号三氯氢硅(TCS)蒸发器4T1100AB001/002 T1201AB001/002四氯化硅(STC)蒸发器4T1200AB001/002 T1201AB001/002还原炉及氢化炉的静态混合器2AM100还原炉18T100/T101AC001-009氢化炉9T200AC001-005 T201AC001-004硅芯拉制炉6T300AC001-006区熔炉1T700AC001冷却水及冷却去离子水缓冲罐4T900/T901AB001-002全自动硅块腐蚀清洗机1T400HF洗涤塔1T1000AK001A/B第二节 三氯氢硅氢还原工艺一、还原工艺描述图1 三氯氢硅氢还原工艺流程简图经提纯的三氯氢硅原料，按还原工艺条件的要求，经管道连续加入蒸发器中。

向蒸发器夹套通入蒸汽使三氯氢硅鼓泡蒸发并达到10bar ，三氯氢硅的汽体和一路一定压力的高纯氢气（包括干法分离工序返回的循环氢气）在混合器AM100中以1：3的比例混合，经三层套管换热器加热后经进气管喷头喷入还原炉内。

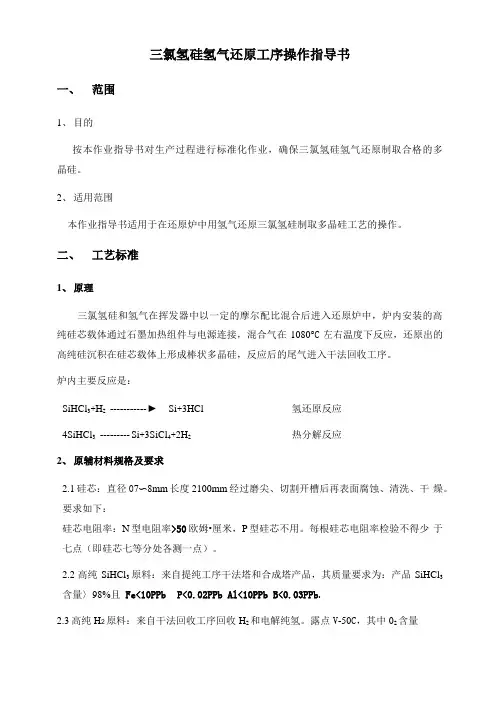

三氯氢硅氢气还原工序操作指导书一、范围1、目的按本作业指导书对生产过程进行标准化作业，确保三氯氢硅氢气还原制取合格的多晶硅。

2、适用范围本作业指导书适用于在还原炉中用氢气还原三氯氢硅制取多晶硅工艺的操作。

二、工艺标准1、原理三氯氢硅和氢气在挥发器中以一定的摩尔配比混合后进入还原炉中，炉内安装的高纯硅芯载体通过石墨加热组件与电源连接，混合气在1080°C左右温度下反应，还原出的高纯硅沉积在硅芯载体上形成棒状多晶硅，反应后的尾气进入干法回收工序。

炉内主要反应是：SiHCl3+H2 ----------- ►Si+3HCl 氢还原反应4SiHCl3 --------- Si+3SiCl4+2H2热分解反应2、原辅材料规格及要求2.1硅芯：直径07〜8mm长度2100mm经过磨尖、切割开槽后再表面腐蚀、清洗、干燥。

要求如下：硅芯电阻率：N型电阻率>50欧姆•厘米，P型硅芯不用。

每根硅芯电阻率检验不得少于七点（即硅芯七等分处各测一点）。

2.2高纯SiHCl3原料：来自提纯工序干法塔和合成塔产品，其质量要求为：产品SiHCl3 含量〉98%且Fe<10PPb P<0.02PPb Al<10PPb B<0.03PPb o2.3高纯H2原料：来自干法回收工序回收H2和电解纯氢。

露点V-50C，其中02含量小于5ppm，HCl含量小于0.1%。

3、检验频次及方法每炉次需随机抽检一根硅棒，从石墨卡瓣位置以上50mm处截取150mm长硅棒进行钻芯，获得016mm左右硅棒料进行磷、硼杂质检验。

三、作业程序3.1操作步骤（1）开炉准备A.通知提纯车间准备向还原送合格原料，根据原料来源分别打开相应产品储罐进料阀，使原料装入干法塔产品储罐或合成塔产品储罐中，待料位达到储罐容量的80%时停止接料，关闭进料阀并计录加料量。

（注意：加原料时不能开启尾气放空阀，利用塔压差可接料。

否则会影响提纯塔的工艺操作）B.向产品罐中缓慢充入H2使压力达到0.2Mpa，再分别打开挥发器SiHCl3进料阀（可用流量计旁路阀即可）、产品罐底部阀向挥发器供料，待料位稍超过挥发器加热管时停止加料，关挥发器SiHCl3进料旁路阀，转入调节阀自控。

1，改良西门子法——闭环式三氯氢硅氢还原法改良西门子法是用氯和氢合成氯化氢（或外购氯化氢），氯化氢和工业硅粉在一定的温度下合成三氯氢硅，然后对三氯氢硅进行分离精馏提纯，提纯后的三氯氢硅在氢还原炉内进行CVD反应生产高纯多晶硅。

国内外现有的多晶硅厂绝大部分采用此法生产电子级与太阳能级多晶硅。

2，硅烷法——硅烷热分解法硅烷（SiH4）是以四氯化硅氢化法、硅合金分解法、氢化物还原法、硅的直接氢化法等方法制取。

然后将制得的硅烷气提纯后在热分解炉生产纯度较高的棒状多晶硅。

以前只有日本小松掌握此技术，由于发生过严重的爆炸事故后，没有继续扩大生产。

但美国Asimi和SGS公司仍采用硅烷气热分解生产纯度较高的电子级多晶硅产品。

3，流化床法以四氯化硅、氢气、氯化氢和工业硅为原料在流化床内（沸腾床）高温高压下生成三氯氢硅，将三氯氢硅再进一步歧化加氢反应生成二氯二氢硅，继而生成硅烷气。

制得的硅烷气通入加有小颗粒硅粉的流化床反应炉内进行连续热分解反应，生成粒状多晶硅产品。

因为在流化床反应炉内参与反应的硅表面积大，生产效率高，电耗低与成本低，适用于大规模生产太阳能级多晶硅。

唯一的缺点是安全性差，危险性大。

其次是产品纯度不高，但基本能满足太阳能电池生产的使用。

此法是美国联合碳化合物公司早年研究的工艺技术。

目前世界上只有美国MEMC公司采用此法生产粒状多晶硅。

此法比较适合生产价廉的太阳能级多晶硅。

4，太阳能级多晶硅新工艺技术除了上述改良西门子法、硅烷热分解法、流化床反应炉法三种方法生产电子级与太阳能级多晶硅以外，还涌现出几种专门生产太阳能级多晶硅新工艺技术。

1）冶金法生产太阳能级多晶硅据资料报导[1]日本川崎制铁公司采用冶金法制得的多晶硅已在世界上最大的太阳能电池厂（SHARP公司）应用，现已形成800吨/年的生产能力，全量供给SHARP公司。

主要工艺是：选择纯度较好的工业硅（即冶金硅）进行水平区熔单向凝固成硅锭，去除硅锭中金属杂质聚集的部分和外表部分后，进行粗粉碎与清洗，在等离子体融解炉中去除硼杂质，再进行第二次水平区熔单向凝固成硅锭，去除第二次区熔硅锭中金属杂质聚集的部分和外表部分，经粗粉碎与清洗后，在电子束融解炉中去除磷和碳杂质，直接生成太阳能级多晶硅。

三氯氢硅氢还原制备高纯多晶硅1．高纯多晶硅生产工艺简介20世纪50年代，联邦德国西门子公司研究开发出大规模生产多晶硅的技术，即通常所说的西门子工艺。

多晶硅生产的西门子工艺，其原理就是在表面温度1100℃左右的高纯硅芯上用高纯氢还原高纯含硅反应物，使反应生成的硅沉积在硅芯上。

改良西门子方法是在传统西门子方法的基础上，具备先进的节能低耗工艺，可有效回收利用生产过程中大量的SiCl4 、HCl、H2等副产物以及大量副产热能的多晶硅生产工艺。

经过半个世纪的发展，多晶硅的制备从生产技术、规模、质量和成本都达到空前的水平，主要集中在美国、日本、德国三个国家。

这三国几乎垄断了世界多晶硅市场。

多晶硅生产的技术仍在进步发展，比如现在出现的硅棒对数达上百对的还原炉，可以使多晶硅的还原能耗降低到一个新的水平。

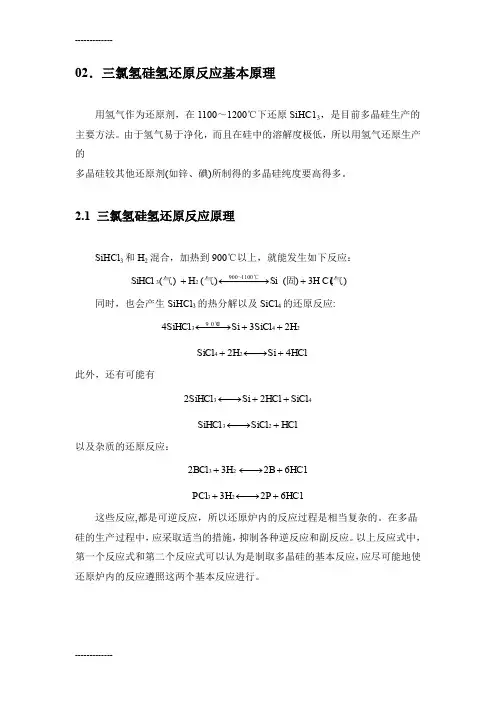

多晶硅的规格形态：表面无氧化杂质，呈银灰色带有金属光泽Si含量 99.9999%（太阳能级） 99.9999999（电子级）B含量≤0.003PPb(W)P含量≤0.3PPb(W)C含量≤100PPb(W)体内金属含量≤0.5PPb(W)（Fe,Cu,Ni,Zn,Cr）2．三氯氢硅氢还原反应基本原理2.1 三氯氢硅氢还原反应原理SiHCl 3和H 2混合，加热到900℃以上，就能发生如下反应：)(HCl 3)( Si )( H )(SiHCl 110090023气固气气℃～+−−−−→←+ 同时，也会产生SiHCl 3的热分解以及SiCl 4的还原反应:2490032H 3SiCl Si 4SiHCl ++−−→←℃ 4HCl Si 2H SiCl 24+−→←+此外，还有可能有43SiCl 2HCl Si 2SiHCl ++−→←HCl SiCl SiHCl 23+−→←以及杂质的还原反应：6HC1 2P 3H PCl 23+−→←+这些反应,都是可逆反应，所以还原炉内的反应过程是相当复杂的。

在多晶硅的生产过程中，应采取适当的措施，抑制各种逆反应和副反应。

浅谈太阳能级高纯多晶硅的制备方法作者：余建张红来源：《电子世界》2012年第20期【摘要】高纯多晶硅是制备多晶硅太阳能电池的材料，同时也是制备单晶硅的前道材料，在太阳能光伏行业及集成电路行业，有着极为广泛的应用。

简要介绍几种主要的高纯多晶硅的制备技术，并探讨新型的制备技术。

【关键词】多晶硅；光伏；太阳能电池；高纯1.引言当前，我国太阳能光伏产业正处于高速发展时期，太阳能电池，尤其是多晶硅电池，对高纯多晶硅的产量和质量要求越来越高，目前，我国多晶硅产能、产量不断扩大，2010年太阳能光伏电池产量已高达21GW。

根据有关统计数据，从2005年开始，我国多晶硅产量、产能出现爆发式增长，2008年的产量已接近4500吨，产能超过一万吨；2010年，国内多晶硅产量达到4.5万吨，投产企业多达28家。

在目前的太阳能电池材料中，重心已由单晶向多晶方向发展，主要有以下几个原因：1）可供太阳能电池使用的单晶头尾料越来越少。

2）利用浇铸法和直熔法制备的高纯多晶硅，为方形形状，省去了圆形单晶硅片的划片工艺，节省了原材料。

3）近年来，多晶硅工艺不断进步，全自动浇铸炉没次可生产200kg以上多晶硅锭，晶粒尺寸更大，达到厘米级。

多晶硅制备，综合了多项相对复杂的高技术，涉及化工、电子、电气、机械和环保等多个学科。

当前，太阳能级多晶硅的制备，主要采用物理和化学的方式。

目前，国内外最常用方法是“改良西门子工艺”，此工艺占据了全球太阳能级多晶硅产量的85%以上。

但是，“改良西门子工艺”对原材料、技术的要求很高。

国内从80年代后期开始引进此工艺，虽然经过了近30年的不断发展和改进，但整体的制备工艺、关键核心设备仍依赖引进。

2.高纯石英砂制备石英砂（SiO2 99.9%）是制备多晶硅的基本原材料，主要用作半导体工业、光伏工业的原材料。

石英砂的纯度和杂质元素含量直接决定了所制备产品的好坏。

传统石英砂的制备工艺为：粗选→破碎→焙烧→水碎→粉碎→除铁→酸浸泡→浮选→去离子水冲洗→干燥等工序。

三氯氢硅提纯工艺综述摘要三氯氢硅是多晶硅生产的一种基础原料，有效的控制精制三氯氢硅的质量，是提高多晶硅产品质量的关键。

而影响精制三氯氢硅质量的因素又是方方面面的，因此深挖影响精制三氯氢硅质量的因素，规范生产操作及加强过程的管控，并在技术上不断创新、突破，是保证精制三氯氢硅质量，进一步保证多晶硅质量的必经之路。

本文结合改良西门子法生产多晶硅的实际工艺情况，介绍了三氯氢硅提纯的各种工艺方法，重点对三氯氢硅精馏提纯法作了详细介绍，并阐述了精馏提纯三氯氢硅过程中应注意的问题。

关键词三氯氢硅；提纯；精馏精制三氯氢硅在还原炉内与氢气发生化学气相沉积反应生成多晶硅。

可见，在整个改良西门子法生产工艺流程中，精馏提纯工艺是实现提高多晶硅产品质量的关键。

如何能够连续稳定的生产合格的精三氯氢硅产品，仍是国内大部分多晶硅企业的难点和方向。

由于三氯氢硅和四氯化硅沸点相差25℃，并且不形成共沸物，比较容易去除，关键是氯硅烷混合液中含有微量的金属杂质、硼磷化合物及含碳杂质等较难去除，如不去除将会带进多晶硅产品中降低多晶硅质量。

1 概述1.1 改良西门子法简介改良西门子法是一种化学方法，又称闭环式三氯氢硅氢还原法，是在传统西门子工艺的基础上增加了尾气回收和四氯化硅氢化工艺，实现了原材料的循环利用，具备节能降耗、生产成本低、对环境无污染等明显优势，是“综合素质”最优的多晶硅生产工艺，短时间内被其他工艺替代的可能性很小。

1.2 三氯氢硅的性质三氯氢硅又名三氯硅烷或硅仿，英文名Trichlorosilane 或Silicochloroform，工业上一般采用硅氯氢化（工业硅粉与HCl气体在高温合成炉内合成SiHCl3）法和四氯化硅氢还原（SiCl4与Si和H2在Cu作催化剂条件下反应生成SiHCl3）法制取，两种方法涉及的反应式（1）和（2）。

纯净的SiHCl3常温下为无色透明液体，沸点为31.8℃，闪点为-13.9℃，在空氣中的爆炸极限为6.9%～70%，属易燃易爆物品[1]。

三氯氢硅氢还原法最早由西门子公司研究成功，有的文献上称此法为西门子法。

三氯氢硅氢还原法可分为三个重要过程：一是中间化合物三氯氢硅的合成，二是三氯氢硅的提纯，三是用氢还原三氯氢硅获得高纯硅多晶。

1．三氯氢硅的合成三氯氢硅(SiHCl3)由硅粉与氯化氢(HCl)合成而得。

化学反应式为上述反应要加热到所需温度才能进行。

又因是放热反应，反应开始后能自动持续进行。

但能量如不能及时导出，温度升高后反而将影响产品收率。

反应除了生成SiHCl3外，还有SiCl4或SiH2Cl2等氯硅烷以及其他杂质氯化物，如BCl3、PCl3、FeCl3、CuCl、TiCl3等。

合成设备可以是固定床，也可以是沸腾床，以沸腾床为优，可连续生产且效率高。

影响产率的重要因素是反应温度与氯化氢的含水量。

产出率与含水量的关系可粗略地由图2．1中的曲线表示。

此外，硅粉粗细对反应也有影响。

因此，对硅粉的粒度要有适当选择。

2．三氯氢硅的提纯三氯氢硅的提纯是硅提纯技术的重要环节。

在精馏技术成功地应用于三氯氢硅的提纯后，化学提纯所获得的高纯硅已经可以免除物理提纯(区域提纯)的步骤直接用于拉制硅单品，符合器件制造的要求。

精馏是近代化学工程有效的提纯方法，可获得很好的提纯效果。

三氯氢硅精馏一般分为两级，常把前一级称为粗馏，后一级称为精馏。

完善的精馏技术可将杂质总量降低到10-7～10-10量级。

精馏对于各种中间化合物有共同的提纯原理，将在2．2．1节中介绍讨论。

3．氢还原三氯氢硅用氢作为还原剂还原已被提纯到高纯度的三氯氢硅，使高纯硅淀积在1100～1200℃的热载体上。

载体常用细的高纯硅棒，通以大电流使其达到所需温度。

化学反应式为用于还原的氢必须提纯到高纯度以免污染产品。

如氢与三氯氢硅的克分子比值按理论配比则反应速度慢，硅的收率太低。

氢与三氯氢硅的配比在生产上通常选在20～30之间。

还原时氢通人SiHCl3液体中鼓泡，使其挥发并作为SiHCl3的携带气体。
