冲压模具图解

冲压模具图例(示图) 常闭触头级进模具
滑片级进模产品图
滑片级进模具产品装配图
冲孔、落料级进模（一）
冲孔、落料级进模（二）
定转子片硬质合金级进模模具装配图
磁轭片硬质合金级进模
动触座级进模具装配图
动触座级进模具装配图二
接触板级进模具装配图
压簧级进自动模
压簧级进自动模产品图
二轮压簧级进模
铆接成形级进模具装配图
钩式送料连续拉深模
钩式送料连续拉深模产品图二
滚轴式送料切断、压弯级进模产品图
滚轴式送料切断、压弯级进模产品图二
插销式送料压弯、切断级进模具装配图
定转子硬质合金级进模
双切口连续拉深模具装配图
整带料自动连续拉深模具装配图
整带料自动连续拉深模具产品图
对向凹模
汽车车门齿板模具装配图
汽车车门齿板产品图
汽车散热器罩修边冲孔模
精密冲裁模（一）
精密冲裁模（二）
精密冲裁模（三）
正装-倒装复合模
子冲片复合模模具装配图
磁极片复合模模具装配图
转子冲槽复合模模具装配图
斜楔式冲孔模
调焦导向盘侧向模具装配图
槽钢产品图
剖切模－管件切槽模模具产品装配图
外缘－内缘－整修模－筒壁切舌模
自行车花盘冷挤模
管子冲孔、扩口模模具装配图
装配模模具装配图
液压胀形模产品图
通用切断模产品图
汽车前围外板拉深模
变薄-旋转变薄模具装配图
液压拉深模产品图
大型件弯曲模
V形件-U形件-W形件弯曲模
Z形件-圆形件弯曲模产品图 卷圆模产品图
压圈弯曲模模具装配图
螺旋弯曲模模具装配图
其它形状件弯曲模产品图。

冲压模具图纸10(模具总装配图图 4 模具装配图11(模具零件图图 5 凸凹模图 6 冲孔凸模图 7 落料凹模板图 8 上模座板图 9 下模座板图 10 上垫板图 11 下垫板图 12 凸模固定板图 13 空心垫板图 14 推件块图 15 卸料板图 16 凸凹模固定板二、模具制造1. 主要模具零件加工工艺过程落料凹模加工工艺过程材料 :Gr12 硬度 : 60 , 64 HRC冲孔凸模加工工艺过程材料: T10A 硬度: 56 , 60HRC凸凹模加工工艺过程材料 :Gr12 硬度 : 60 , 64 HRC凸模固定板加工工艺过程材料 :45# 硬度 : 24 , 28 HRC凸凹模固定板加工工艺过程材料 :45# 硬度 : 24 , 28 HRC卸料板加工工艺过程材料 :45# 硬度 : 24 , 28 HRC上垫板加工工艺过程材料 :T8A 硬度 : 54 , 58 HRC下垫板加工工艺过程材料 :T8A 硬度 : 54 , 58 HRC空心垫板加工工艺过程材料 :45# 硬度 : 24 , 28 HRC上模座加工工艺过程材料 :HT200下模座加工工艺过程材料: HT200推件块加工工艺过程材料 :45# 硬度 : 24 — 28 HRC下面是赠送的保安部制度范本,不需要的可以编辑删除!!!!谢谢! 保安部工作制度一、认真贯彻党的路线、方针政策和国家的法津法觃,按照####年度目标的要求,做好####的安全保卫工作,保护全体人员和公私财物的安全,保持####正常的经营秩序和工作秩序。

二、做好消防安全工作,认真贯彻“预防为主”的方针,教育提高全体人员的消防意识和防火知识,配备、配齐####各个楼层的消防器材,管好用好各种电器设备,确保####各通道畅通,严防各种灾害事故的发生。

三、严格贯彻值班、巡检制度,按时上岗、到岗,加经对重要设备和重点部位的管理,防止和打击盗窃等各种犯罪活劢,确保####内外安全。

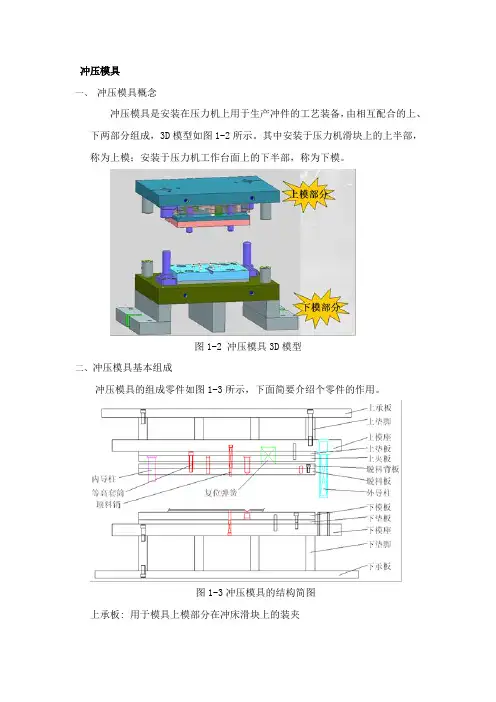

冲压模具
一、冲压模具概念
冲压模具是安装在压力机上用于生产冲件的工艺装备，由相互配合的上、下两部分组成，3D模型如图1-2所示。

其中安装于压力机滑块上的上半部，称为上模；安装于压力机工作台面上的下半部，称为下模。

图1-2 冲压模具3D模型
二、冲压模具基本组成
冲压模具的组成零件如图1-3所示，下面简要介绍个零件的作用。

图1-3冲压模具的结构简图
上承板: 用于模具上模部分在冲床滑块上的装夹
上垫脚: 起垫高作用,用于模具的合模高度在冲床的闭合高度范围内
上模座: 承受冲压力,及用于模仁Y与外导柱的安装
上垫板: 起对夹板上的入子的固定与承力作用
上夹板: 起对冲子的夹持与定位作用
脱料背板: 起对脱料板上的入子固定与承力作用
脱料板: 在合模时起压料作用,在开模时起脱料作用
下模板: 模具的工作部分
下垫板: 承力部分,保证冲裁刀口强度及对下模板上的入子的固定与承力下模座: 承受冲压力,及用于模仁与外导柱的安装
下垫脚: 起垫高作用,用于模具的合模高度在冲床的闭合高度范围内
下承板: 用于模具下模部分在冲床台盘上的装夹与定位及冲裁废料的出模除以上模板外，还有直接对毛坯进行加工（凸模、凹模）；确定冲压加工中毛坯正确位置的零件（定位销、定位板）；保证模具上、下两部分正确的相对位置及精度的零件（导柱和导套）、上下模合模深度控制零件（限位柱）、上、下模模板联结零件（螺钉和销钉）、使制件与废料得以分离并出模、保证实现正常冲压的零件（弹簧和橡皮）件等。

三、冲压模具闭合高度
冲模的闭合高度Hm是指模具在最低工作位置时,上模板的上平面与下模板的下平面间的距离。

1—下模座2、15—销钉3凹模4套5 导柱 6 导套 7 上模座 8卸料板9橡胶10凸模固定板 11—垫板12—卸料螺钉13—凸模14 —模柄 16、17螺钉图2.0.1 冲裁模典型结构与模具总体设计尺寸关系图复合模的基本结构1—凸模；2—凹模；3—上模固定板；4、16—垫板；5—上模座；6—模柄；7—推杆； 8—推块； 9—推销；10—推件块；11、18—活动档料销；12—固定挡料销；13—卸料板14—凸凹模；15—下模固定板；17—下模座；19—弹簧1-下模座；2、5-销钉；3-凹模；4-凸模 1-凹模；2-凸模；3-定位钉；4-压料板；5-靠板 6-上模座；7-顶杆；8-弹簧；图3.4.2 L形件弯曲模 9、11-螺钉；10-可调定位板1．冲裁间隙过大时，断面将出现二次光亮带。

（ ×）2．冲裁件的塑性差，则断面上毛面和塌角的比例大。

（ ×）3．形状复杂的冲裁件，适于用凸、凹模分开加工。

（ ×）4．对配作加工的凸、凹模，其零件图无需标注尺寸和公差，只说明配作间隙值。

（ ×）5．整修时材料的变形过程与冲裁完全相同。

（ ×）6．利用结构废料冲制冲件，也是合理排样的一种方法。

（∨）7．采用斜刃冲裁或阶梯冲裁，不仅可以降低冲裁力，而且也能减少冲裁功。

（ ×）8．冲裁厚板或表面质量及精度要求不高的零件时，为了降低冲裁力，一般采用加热冲裁的方法进行。

（∨）9．冲裁力是由冲压力、卸料力、推料力及顶料力四部分组成。

（ ×）10．模具的压力中心就是冲压件的重心。

（ ×）11．冲裁规则形状的冲件时，模具的压力中心就是冲裁件的几何中心。

（ ×）12．在压力机的一次行程中完成两道或两道以上冲孔（或落料）的冲模称为复合模。

×13．凡是有凸凹模的模具就是复合模。

（ ×）14．在冲模中，直接对毛坯和板料进行冲压加工的零件称为工作零件。
