第7章典型零件加工

二、定位基准的选择
粗基准：毛坯上未加工的表面作定位基 准的为粗基准 。 精基准：经过机械加工的表面作定位基 准的为精基准。 选择顺序：先选择精基准定位把工件加 工到设计要求，然后考虑选择粗基准定 位，把用作精密基准的表面加工出来。
1.粗基准的选择原则
1）对于有不加工表面的工件，为保证 不加工表面与加工表面之间的相对位置 要求，一般应选择不加工表面为粗基准。
外圆表面加工方案
1）粗车-半精车-精车 ——软 2）粗车-半精车-粗磨-精磨 ——软、硬 3）粗车-半精车-精车-精细车（金刚车） ——有色金属
孔加工方案
1）钻-（扩）-粗铰-精铰：非旋转体上小孔 2）钻-（扩）-拉 ：大批量 3）粗镗-半精镗-精镗 ： 箱体上孔 4）粗镗-半精镗-粗磨-精磨：淬硬
3、机械加工工艺过程卡
3、机械加工工序卡
五、制定工艺规程的原则与步骤
1.原则 ：保质、高效、低耗。 2.步骤： 1）分析零件图和产品装配图。 2）选择毛坯。 3）选择定位基准。 4）拟定工艺路线。 5）确定加工余量和工序尺寸。
五、制定工艺规程的原则与步骤
1.原则 ：保质、高效、低耗。 2.步骤： 6）确定切削用量和工时定额。 7）确定个工序的设备及刀具、夹具、量具 和辅助工具。 8）填写个工序的技术要求及检验方法。 9）填写工艺文件。
1.粗基准的选择原则
(2)如果要保证某加工表面（相对重要 表面）切除的余量均匀，应选该表面作 粗基准 。
1.粗基准的选择原则
(3）为保证各加工表面都有足够的加工 余量，应选择毛坯余量小的表面作粗基 准。
1.粗基准的选择原则
(4)选作粗基准的表面，应尽可能平整， 不能有飞边、浇注系统、冒口或其它缺 陷，以便使工件定位可靠，夹紧方便。 (5)同一尺寸方向上的粗基准表面只能 使用一次。

第一节 金属切削机床
第二节 数控机床概论
复习思考题
返回 目录
第一节 金属切削机床
一、金属切削机床
金属切削机床通常是指用切削的方法将金属毛坯加工成 机器零件的一种机器。
二、金属切削机床的分类与编号
1.机床的分类 按照万能程度，机床又分为： （1）通用机床 （2）专门化机床 （3）专用机床 2.机床型号的编制方法 （1）型号表示方法。型号的构成如下：
返回本 章目录
第二节 立式加工中心
一、立式加工中心基本布局结构形式
中型加工中心应用最普遍的形式是单柱水平刀库布局(图3 -2),它是立式加工中心的基本布局方式。
图3-2 单柱水平刀库布局 1-切屑箱 2-X轴伺服电机 3-Z轴伺服电机 4-主轴电动机 5-主轴箱 6-刀库 7-数据柜 8-操纵面板 9-驱动电柜 10-工作台 11-滑座
二、加工中心的分类
l.按加工范围分类 2.按机床结构分类 3.按数控系统分类 4.按精度分类
第一节 加工中心概述
三、加工中心的发展
1.高速化 (1)主轴转速的高速化 1)选用陶瓷轴承 2)主轴轴承采用预紧量可调装置 3)改进主轴轴承润滑、冷却方式 ①油气润滑方式 ②喷注润滑。这是近年开始采用的新型润滑方式，其原理 如图3-1所示。 (2)进给速度的高速化 (3)自动换刀的高速化 (4)自动托盘交换装置的高速化
2.1 数控车床的机械部分由哪几个主要部件组成？ 他们的各自作用是什么？
2.2 数控车床上有哪些运动传动是属于外传动链？ 哪些运动传动属于内传动链？
2.3 机床传动系统图有哪些作用? 2.4 在TND360机床上，当主轴转速为500r/min时， 主轴电动机的实际转速为多少？ 2.5 在TND360机床上，为什么安全联轴器能保护 进给系统的安全？

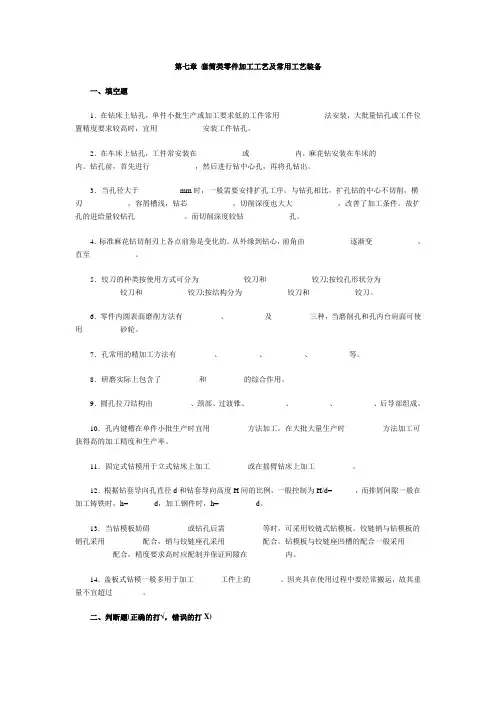

第七章套筒类零件加工工艺及常用工艺装备一、填空题1．在钻床上钻孔，单件小批生产或加工要求低的工件常用____________法安装，大批量钻孔或工件位置精度要求较高时，宜用____________安装工件钻孔。

2．在车床上钻孔，工件常安装在____________或____________内，麻花钻安装在车床的____________内。

钻孔前，首先进行____________，然后进行钻中心孔，再将孔钻出。

3．当孔径大于___________mm时，一般需要安排扩孔工序。

与钻孔相比，扩孔钻的中心不切削，横刃____________，容屑槽浅，钻芯____________，切削深度也大大____________，改善了加工条件。

故扩孔的进给量较钻孔____________ 。

而切削深度较钻____________孔。

4．标准麻花钻切削刃上各点前角是变化的。

从外缘到钻心，前角由____________逐渐变____________，直至____________。

5．铰刀的种类按使用方式可分为____________铰刀和____________铰刀;按铰孔形状分为____________铰刀和____________铰刀;按结构分为____________铰刀和____________铰刀。

6．零件内圆表面磨削方法有__________、__________及__________三种，当磨削孔和孔内台肩面可使用__________砂轮。

7．孔常用的精加工方法有__________、__________、__________、__________等。

8．研磨实际上包含了__________和__________的综合作用。

9．圆孔拉刀结构由__________、颈部、过渡锥、__________、__________、__________、后导部组成。

10．孔内键槽在单件小批生产时宜用__________方法加工。

（2）工艺基准
工艺基准是指零件在加工过程中，为了便于装夹定 位、测量和检验所选定的尺寸基准。如图所示的阶梯 轴，在加工该阶梯轴时，车刀每一次车削的最终位置 都是以右端面为起点来测定的，因此右端面为工艺基 准。
7.4.2 合理标注尺寸的原则
1．主要尺寸直接标出
主要尺寸是指影响产品性能、工作精度和位置关 系的尺寸。为保证设计精度，应将主要尺寸从设计基 准出发直接标注在零件图上。如图a所示，轴承座中 心高尺寸a是主要尺寸，应直接标注；而若按图b所示 标注，轴承座加工后中心高a的误差将为尺寸b和c的 误差之和，不能保证尺寸a的精度。
③ 分别采用D向和E向两个局部视图表达两个凸台 的形状。
7.4 零件图的尺寸标注
7.4.1 尺寸基准的选择
要使零件图的尺寸标注地合理，就必须根据零件的 结构形状和工艺特点确定合适的尺寸基准。常见的尺 寸基准有：① 零件上主要回转结构的轴线；② 零件的 对称中心面；③ 零件的重要支撑面、装配面及重要结 合面；④ 零件的主要加工面。
3．考虑测量的方便与可能
在零件图上标注尺寸时，不仅要考虑设计要求， 还应使标注出的尺寸便于测量和校验。如图a中的尺 寸A不便于测量，故应按图b所示尺寸标注。
7.4.3 零件上常见孔的尺寸标法
零件上常见的孔有光孔、螺孔、沉孔（包括锪平）， 其具体标注方法如下表所示。标注时，既可以选用旁 注法，也可以使用普通注法。
（a）
（b）
（1）结构特点。减速器箱体的体积比较大，结构 比较复杂，利用形体分析法可知，其基础形体由底板、 箱壁、“T”字形肋板、水平方向的蜗杆轴孔和竖直方 向的蜗轮轴孔组成。蜗轮轴孔在底板和箱壳之间，其轴 线与蜗杆轴孔的轴线垂直异面，“T”字形肋板将底板、 箱壳和蜗轮轴孔连接成一个整体。
