33M3液氯储罐设计毕业设计论文word格式

  • 格式：doc
  • 大小：347.00 KB
  • 文档页数：18

课程设计说明书学生姓名：学号：学院：专业：题目：指导教师：职称:2009年07月10日课程设计任务书2008/2009 学年第二学期学院：专业：学生姓名：学号课程设计题目：33M3液氯储罐设计起迄日期：课程设计地点：指导教师：系主任：下达任务书日期:课程设计任务书课程设计任务书课程设计任务书目录一前言——1二工艺设计及结构设计1 工艺设计——12 结构设计——13 垫片及螺栓选择——34 补强圈补强及附件选择——4三参考文献——6四结束语——7五校核1 内压圆筒校核——82 左封头计算——93 右封头计算——104 鞍座校核——115 开孔补强计算——126 法兰校核——13前言本说明书为《33液氯储罐设计说明书》。

本文采用分析设计方法，综合考虑环境条件、液体性质等因素并参考相关标准，按工艺设计、设备结构设计、设备强度计算的设计顺序，分别对储罐的筒体、封头、鞍座、人孔、接管进行设计，然后采用1SW6-1998对其进行强度校核，最后形成合理的设计方案。

由于能力有限，不足之处敬请指正。

工艺设计及结构设计1.工艺设计盛装液化气体的压力容器设计存储量W=ΦVtρ式中，装载系数Ф=0.9压力容器容积V=33设计温度下饱和液体密度tρ=1314 kg/m3则：存储量W=13.05t工作温度为 -20℃∽48℃则取设计温度为50℃50℃液氨的饱和蒸汽压tP为1.330MPa则P设=1.1Pt=1.1*1.33=1.463 MPa2.结构设计①结构设计a.筒体和封头的结构设计：筒体设计：L/D=3∽6;取L/D=42DπL/4=33圆整得D=2300 mm 查得封头尺寸为:V封=1.35m3 h1=525mm h2=40mm由2V封 +2DπL/4=29 得L=7.493mm圆整得 L=7500mm 则L/D= 3.26 符合要求.则V计 =2 V封+2DπL/4=34.678 m3V 工 =ФV 计=31.2102 m 3 当量静液压 L 计 =L+4H/3=7.96125m2D L 计= V 工则 r=1.117m h=2r=2.234静液压：P 静=ρgh=0.029MPaP 设×5%=0.07315 MPa > P 静 则P 静可以忽略.筒体厚度 ： δ= PcDi/(2[σ]t Ф-Pc)=9.94 mm取 C1=0 C2=4 δn=δ+C1+C2=13.94mm经圆整 δn 取15mm椭圆型封头的厚度 ：δ= PcDi/(2[σ]t Ф-0.5Pc)=9.92mm取 C1=0 C2=4δn=δ+C1+C2=13.92mm经圆整 δn 取15mm水压试验：P T =1.25Pc[σ]/ [σ]t 取[δ]≈[σ]t 则 P T =1.25Pc=1.25*1.782=2.025经校核 P T (Di+δe)/2δe ≤0.9δb 符合要求. b.接管和接管法兰的设计法兰工程压力取P N =2.5Mpa接管外伸比度：（接管垂直于壳壁，采用焊接法兰L ≥50mm ）3.垫片及螺栓的选择4.补强圈补强及附件的选择（ D1=d+(6～12) ）c.人孔，视镜，液面计，压力计及安全阀的结构设计：人孔设计：选用带颈对焊法兰人孔：HG20599（MFM型）公称压力为：2.5Mpa ；公称直径： 450mmdw×s=480×12; D=670 ;D1=600;d=450;b=4b;b1=40/39;b2=44螺柱数量为20；螺母数量为40；螺柱规格：M33×2×175人孔法兰及人孔盖封面尺寸：d=555,f1=4,x=523,y=524,f2=5视镜设计：采用带颈视镜，尺寸如下：公称直径Dg=50;公称压力 Pg=2.5Mp;D=130,D1=100,b1=34,b2=26,≈H=84螺柱数量6；螺柱直径M12；重量5.1Kg；材料不锈钢；标准图号：HGJ501-86-13 液面计设计：采用磁化液面计；使用压力为PN=1.6-16Mpa，液面计底部配阀门型和螺塞型都采用普通型；显示方式为跟踪型H，带上下跟踪报警器标准图图号：HG/T 21584——93安全阀的设计：阀体材料：可锻铸铁；阀体公称压力：4.0Mpa;封面材料：铸铁；采用法兰连接型号：A44Y-160d.支座结构设计：采用鞍式A型支座焊条类型：E5018 ——铁粉低氢钾型表4.3——筒体和封头的焊接：表4.4——接管与筒体的焊接：②.材料选择:根据材料的使用条件；碳素钢和低合金钢的选用；温度和腐蚀介质的情况；选材时材料的供应类型，综合考虑选用16MnR.参考资料1)国家质量技术监督局，GB150-1998《钢制压力容器》，中国标准出版社，19982)国家质量技术监督局，《压力容器安全技术监察规程》，中国劳动社会保障出版社，19993)全国化工设备设计技术中心站，《化工设备图样技术要求》，2000，114)郑津洋、董其伍、桑芝富，《过程设备设计》，化学工业出版社，20015)黄振仁、魏新利，《过程装备成套技术设计指南》，化学工业出版社，20026)国家医药管理局上海医药设计院，《化工工艺设计手册》，化学工业出版社，19967)蔡纪宁主编，《化工设备机械基础课程设计指导书》，化学工业出版社，2003年结束语终于完成了课程设计，其中我学到了很多，也认识到了CAD的重要性及操作性，我想对以后的发展会很有帮助。

在整个设计工作中首先要感谢闫宏伟、陆辉山、王福杰等老师的辅导。

内压圆筒校核计算单位计算条件筒体简图计算压力P c 1.49 MPa设计温度t50.00 C内径D i2300.00 mm材料16MnR(热轧) ( 板材)计算压力P c 1.49 MPa设计温度t50.00 ︒ C内径D i2300.00 mm曲面高度h i615.00 mm材料16MnR(热轧) (板材)试验温度许用应力[σ]170.00 MPa设计温度许用应力[σ]t170.00 MPa钢板负偏差C10.00 mm腐蚀裕量C2 4.00 mm焊接接头系数φ 1.00厚度及重量计算形状系数K = 16222+⎛⎝⎫⎭⎪⎡⎣⎢⎢⎤⎦⎥⎥Dhii= 0.9161计算厚度δ =KP DPc itc205[].σφ-= 9.27mm有效厚度δe =δn - C1- C2=11.00mm 最小厚度δmin = 6.90mm 名义厚度δn =15.00mm 结论满足最小厚度要求重量720.06Kg压力计算最大允许工作压力[P w]=205[].σφδδtei eKD+= 1.77039MPa结论合格右封头计算计算单位计算条件椭圆封头简图计算压力P c 1.49 MPa设计温度t50.00 ︒ C内径D i2300.00 mm曲面高度h i615.00 mm材料16MnR(热轧) (板材)试验温度许用应力[σ]170.00 MPa设计温度许用应力[σ]t170.00 MPa钢板负偏差C10.00 mm腐蚀裕量C2 4.00 mm焊接接头系数φ 1.00厚度及重量计算形状系数K = 16222+⎛⎝⎫⎭⎪⎡⎣⎢⎢⎤⎦⎥⎥Dhii= 0.9161计算厚度δ =KP DPc itc205[].σφ-= 9.27mm有效厚度δe =δn - C1- C2=11.00mm 最小厚度δmin = 6.90mm 名义厚度δn =15.00mm 结论满足最小厚度要求重量720.06Kg压力计算最大允许工作压力[P w]=205[].σφδδtei eKD+= 1.77039MPa结论合格钢制卧式容器计算单位计算条件简图设计压力p 1.463 MPa设计温度t50 ℃筒体材料名称16MnR(热轧)封头材料名称16MnR(热轧)封头型式椭圆形2300 mm筒体内直径D i筒体长度L 7500 mm筒体名义厚度δn 15mm 支座垫板名义厚度δrn mm 筒体厚度附加量C4mm 腐蚀裕量C1 4 mm 筒体焊接接头系数Φ1封头名义厚度δhn15mm 封头厚度附加量C h4mm 鞍座材料名称鞍座宽度b mm 鞍座包角θ°支座形心至封头切线距离A mm 鞍座高度H mm 地震烈度度。

合集下载

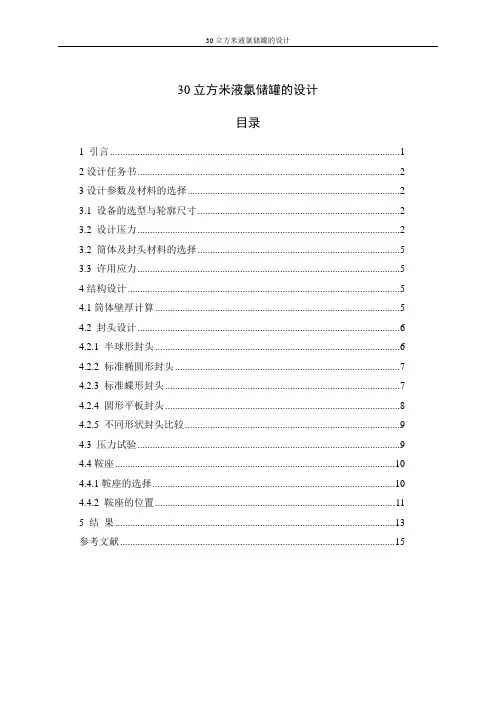

30立方米液氯储罐的设计_毕业设计任务书

30立方米液氯储罐的设计_毕业设计任务书

30立方米液氯储罐的设计30立方米液氯储罐的设计目录1 引言 (1)2设计任务书 (2)3设计参数及材料的选择 (2)3.1 设备的选型与轮廓尺寸 (2)3.2 设计压力 (2)3.2 筒体及封头材料的选择 (5)3.3 许用应力 (5)4结构设计 (5)4.1筒体壁厚计算 (5)4.2 封头设计 (6)4.2.1 半球形封头 (6)4.2.2 标准椭圆形封头 (7)4.2.3 标准蝶形封头 (7)4.2.4 圆形平板封头 (8)4.2.5 不同形状封头比较 (9)4.3 压力试验 (9)4.4鞍座 (10)4.4.1鞍座的选择 (10)4.4.2 鞍座的位置 (11)5 结果 (13)参考文献 (15)1 引言液氯化学名称液态氯，为黄绿色液体，沸点-34.6℃，溶点-103℃，在常压下即气化成气体，吸入人体能严重中毒，有剧烈刺激作用和腐蚀性，在日光下与其它易燃气体混合时发生燃烧和爆炸，氯是很活泼的元素，可以和大多数元素（或化合物）起反应。

分子式：Cl2，相对分子量：70.906，性能：液氯为黄绿色的油状液体，有毒，在15℃时比重为1.4256，在标准状况下，沸点为-34.6℃，凝固点为-101.5℃。

在水分存在下对钢铁有强烈腐蚀性。

液氯为基本化工原料，可用于冶金、纺织、造纸等工业，并且是合成盐酸、聚氯乙烯、塑料、农药的原料。

危害特性：液氯不会燃烧，但可助燃。

一般可燃物大都能在氯气中燃烧，一般易燃气体或蒸汽也都能与氯气形成爆炸性混合物。

氯气能与许多化学品如乙炔、松节油、乙醚、氯、燃料气、烃类、氢气、金属粉末等猛烈反应发生爆炸或生成爆炸性物质。

它几乎对金属和非金属都有腐蚀作用。

健康危害：对眼、呼吸系统粘膜有刺激作用。

可引起迷走神经兴奋、反射性心跳骤停。

急性中毒：轻度者出现粘膜刺激症状：眼红、流泪、咳嗽，肺部无特殊所见；中度者出现支气管炎和支气管肺炎表现，病人胸痛，头痛、恶心、较重干咳、呼吸及脉搏增快，可有轻度紫绀等；重度者出现肺水肿，可发生昏迷和休克。

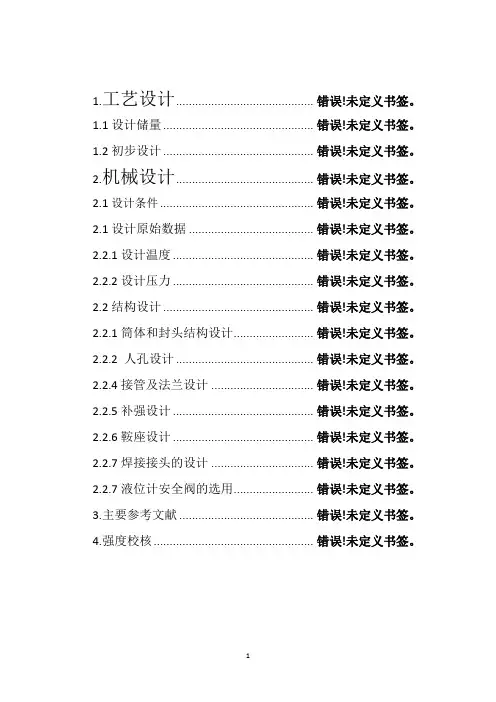

课程设计说明书(50M3液氯储罐设计)
