CB-101 路由协议概述V2.0

  • 格式：ppt
  • 大小：2.81 MB
  • 文档页数：48

下载文档原格式

  / 48

合集下载

101规约说明书

101规约说明书

2.6帧检验和
帧检验和是控制、地址、用户数据区所有字节的算术和（不考虑溢出位即256模和）。

3.平衡式传输（主站作为启动站的各种报文）
3.1 主站的询问顺序
主站请求链路状态→子站响应链路状态→主站复位远方链路→子站肯定确认
子站请求链路状态→主站响应链路状态→子站复位远方链路→主站肯定确认
链路过程若失败则重发3次，3次后停止通讯并置链路为断开状态。

主站的工作流程是主站总召唤→时间同步→召唤1级用户数据→进行遥控→时间同步→召唤2级用户数据→召唤分组YX→召唤分组YC
子站故障主动上传→主站肯定确认
3.2 复位远方链路报文
3.2.1主站复位远方链路帧（C_RL_NA_1）
3.5.5 子站发送总召唤结束帧（M_IC_NA_1）
子站时钟同步确认帧（C_CS_NA_1 ACTCON）
3.10.2 子站发送遥控命令确认帧（预置/执行）（C_DC_NA_1）。

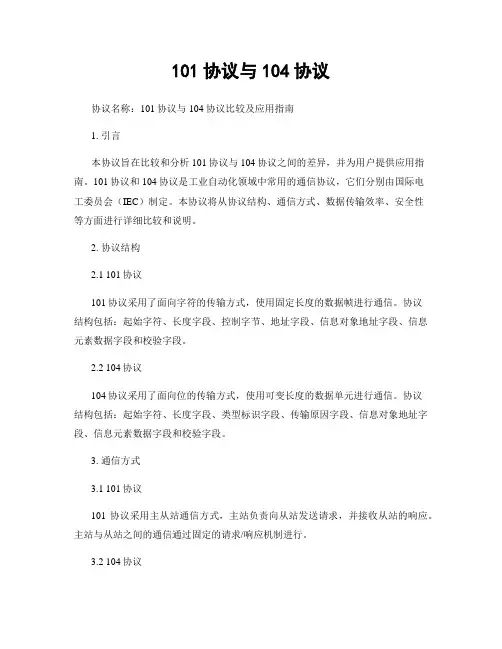

101协议与104协议

101协议与104协议

101协议与104协议协议名称：101协议与104协议一、背景介绍101协议和104协议是电力行业中常用的通信协议，用于实现电力系统中的数据交换和通信。

本协议旨在详细描述101协议和104协议的基本概念、通信要求、数据格式等内容，以便确保协议的正确实施和应用。

二、101协议1. 概述101协议是一种常用的电力系统通信协议，用于在电力系统中实现数据的传输和通信。

该协议采用二进制编码方式，具有高效、可靠的特点。

2. 通信要求101协议要求通信双方具备以下要求：- 支持点对点和点对多点通信；- 支持数据的实时传输和同步；- 支持数据的可靠传输，具备重传机制；- 支持数据的加密和认证。

3. 数据格式101协议的数据格式如下：- 帧头：标识数据帧的起始位置；- 控制字：用于指示数据帧的类型和控制信息；- 地址域：用于标识发送方和接收方的地址；- 信息体：包含实际的数据内容；- 帧尾：标识数据帧的结束位置。

4. 应用场景101协议广泛应用于电力系统的自动化控制、保护和监控等领域。

通过101协议，电力系统可以实现实时数据的传输和通信，提高系统的可靠性和安全性。

三、104协议1. 概述104协议是一种高级电力系统通信协议，用于在电力系统中实现数据的交互和通信。

该协议采用基于TCP/IP的通信方式，具有高速、可靠的特点。

2. 通信要求104协议要求通信双方具备以下要求：- 支持点对点和多点对多点通信；- 支持数据的实时传输和同步；- 支持数据的可靠传输，具备确认和重传机制；- 支持数据的加密和认证。

3. 数据格式104协议的数据格式如下：- 帧头：标识数据帧的起始位置；- 长度字段：指示数据帧的长度；- 类型字段：指示数据帧的类型；- 传输原因字段：指示数据帧的传输原因；- 应用服务数据单元：包含实际的数据内容；- 帧尾：标识数据帧的结束位置。

4. 应用场景104协议广泛应用于电力系统的远程监控、自动化控制和数据交换等领域。

中国移动短信网关接口协议(CMPP)V3.0

中国移动短信网关接口协议(CMPP)V3.0

中国移动通信企业标准QB-╳╳-╳╳╳-╳╳╳╳中国移动通信互联网短信网关接口协议C h i n a M o b i l e P o i n t t o P o i n t版本号： 3.0.0╳╳╳╳-╳╳-╳╳发布╳╳╳╳-╳╳-╳╳实施中国移动通信集团公司发布目录1 范围 (1)2 引用标准 (1)3 术语和定义 (1)4 网络结构 (2)5 CMPP功能概述 (3)6 协议栈 (3)7 通信方式 (3)7.1 长连接 (4)7.2 短连接 (6)7.3 本协议涉及的端口号 (6)7.4 交互过程中的应答方式 (7)8 消息定义 (7)8.1 基本数据类型 (7)8.2 消息结构 (7)8.3 消息头格式（Message Header） (8)8.4 业务提供商(SP)与互联网短信网关(ISMG)间的消息定义 (8)8.4.1 SP请求连接到ISMG（CMPP_CONNECT）操作 (8)8.4.1.1 CMPP_CONNECT消息定义（SP→ISMG） (8)8.4.1.2 CMPP_CONNECT_RESP消息定义（ISMG → SP） (9)8.4.2 SP或ISMG请求拆除连接（CMPP_TERMINATE）操作 (9)8.4.2.1 CMPP_TERMINATE消息定义（SP→ISMG或ISMG → SP） (9)8.4.2.2 CMPP_TERMINATE_RESP消息定义（SP→ISMG或ISMG → SP） (9)8.4.3 SP向ISMG提交短信（CMPP_SUBMIT）操作 (10)8.4.3.1 CMPP_SUBMIT消息定义（SP→ISMG） (10)8.4.3.2 CMPP_SUBMIT_RESP消息定义（ISMG → SP） (11)8.4.4 SP向ISMG查询发送短信状态（CMPP_QUERY）操作 (12)8.4.4.1 CMPP_QUERY消息的定义（SP→ISMG） (12)8.4.4.2 CMPP_QUERY_RESP消息的定义（ISMG →SP） (13)8.4.5 ISMG向SP送交短信（CMPP_DELIVER）操作 (13)8.4.5.1 CMPP_DELIVER消息定义（ISMG→SP） (13)8.4.5.2 CMPP_DELIVER_RESP消息定义（SP → ISMG） (16)8.4.6 SP向ISMG发起删除短信（CMPP_CANCEL）操作 (16)8.4.6.1 CMPP_CANCEL消息定义（SP → ISMG） (17)8.4.6.2 CMPP_CANCEL_RESP消息定义（ISMG → SP） (17)8.4.7 链路检测（CMPP_ACTIVE_TEST）操作 (17)8.4.7.1 CMPP_ACTIVE_TEST定义（SP → ISMG或ISMG→SP） (17)8.4.7.2 CMPP_ACTIVE_TEST_RESP定义（SP → ISMG或ISMG→SP） (17)8.5 互联网短信网关(ISMG)之间的消息定义 (17)8.5.1 源ISMG请求连接到目的ISMG（CMPP_CONNECT）操作 (17)8.5.2 源ISMG请求拆除到目的ISMG的连接（CMPP_TERMINATE）操作 (17)8.5.3 链路检测（CMPP_ACTIVE_TEST）操作 (18)8.5.4 源ISMG向目的ISMG转发短信（CMPP_FWD）操作 (18)8.5.4.1 CMPP_FWD定义（ISMG→ ISMG） (18)8.5.4.2 CMPP_FWD_RESP定义（ISMG→ ISMG） (21)8.6 互联网短信网关(ISMG)与汇接网关(GNS)之间的消息定义 (22)8.6.1 ISMG请求连接到GNS或GNS请求连接到ISMG（CMPP_CONNECT）操作 (22)8.6.2 ISMG请求拆除到GNS的连接或GNS请求拆除到ISMG的连接（CMPP_TERMINATE）操作 (22)8.6.3 ISMG向汇接网关查询MT路由（CMPP_MT_ROUTE）操作 (22)8.6.3.1 CMPP_MT_ROUTE消息定义（ISMG→GNS） (22)8.6.3.2 CMPP_MT_ROUTE_RESP消息定义（GNS → ISMG） (22)8.6.4 ISMG向汇接网关查询MO路由（CMPP_MO_ROUTE）操作 (23)8.6.4.1 CMPP_MO_ROUTE消息定义（ISMG→GNS） (23)8.6.4.2 CMPP_MO_ROUTE_RESP消息定义（GNS → ISMG） (23)8.6.5 ISMG向汇接网关获取MT路由（CMPP_GET_MT_ROUTE）操作 (24)8.6.5.1 CMPP_GET_MT_ROUTE消息定义（ISMG→GNS） (24)8.6.5.2 CMPP_GET_ ROUTE_RESP消息定义（GNS → ISMG） (24)8.6.6 SMG向汇接网关获取MO路由（CMPP_GET_MO_ROUTE）操作 (25)8.6.6.1 CMPP_GET_MO_ROUTE消息定义（ISMG→GNS） (25)8.6.6.2 CMPP_GET_MO_ROUTE_RESP消息定义（GNS → ISMG） (26)8.6.7 ISMG向汇接网关更新MT路由（CMPP_MT_ROUTE_UPDATE）操作 (26)8.6.7.1 CMPP_MT_ROUTE_UPDATE消息定义（ISMG→GNS） (27)8.6.7.2 CMPP_MT_ROUTE_UPDATE_RESP消息定义（GNS → ISMG） (27)8.6.8 ISMG向汇接网关更新MO路由（CMPP_MO_ROUTE_UPDATE）操作 (28)8.6.8.1 CMPP_MO_ROUTE_UPDATE消息定义（ISMG→GNS） (28)8.6.8.2 CMPP_MO_ROUTE_UPDATE_RESP消息定义（GNS → ISMG） (28)8.6.9 汇接网关向ISMG更新MT路由（CMPP_PUSH_MT_ROUTE_UPDATE）操作 (29)8.6.9.1 CMPP_PUSH_MT_ROUTE_UPDATE消息定义（GNS→ISMG） (29)8.6.9.2 CMPP_PUSH_MT_ROUTE_UPDATE_RESP消息定义（ISMG → GNS） (30)8.6.10 汇接网关向ISMG更新MO路由（CMPP_PUSH_MO_ROUTE_UPDATE）操作.. 308.6.10.1 CMPP_PUSH_MO_ROUTE_UPDATE消息定义（GNS→ISMG） (30)8.6.10.2 CMPP_PUSH_MO_ROUTE_UPDATE_RESP消息定义（ISMG → GNS） .. 318.7 系统定义 (31)8.7.1 Command_Id定义 (31)8.7.2 错误码使用说明 (32)8.7.3 ISMG与GNS之间消息使用的错误码定义 (32)8.7.4 GNS上路由信息的Route_Id的编号规则 (33)9 附录1 短信群发功能的实现 (34)10 附录2 GNS协议目前实现说明 (34)11 修订历史 (36)前言本规范规定了移动梦网短信业务开展过程中各网元（包括ISMG、GNS和SP）之间的消息类型和定义，目前为3.0.0版本，是在原来2.1.0版本的基础上进行修订而成。

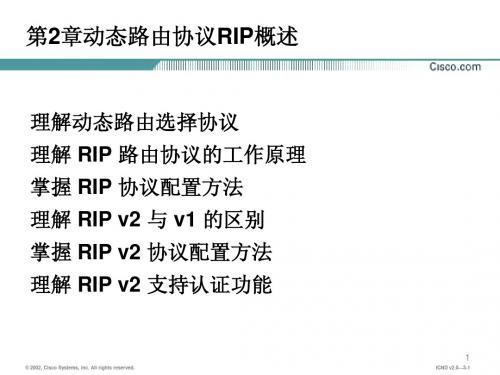

2.动态路由协议RIP

2.动态路由协议RIP
Metri c 0 0 NET C 20.0.0.0 C 30.0.0.0
R R 10.0.0.0 40.0.0.0 20.0.0.1 30.0.0.2
Routing Table
NET C C
R R
Next hop
Next hop
Metric 0 0
1 1
Next hop
Metric 0 0
10.0.0.0 20.0.0.0
4
© 2002, Cisco Systems, Inc. All rights reserved. ICND v2.0—3-4
RIP工作原理 工作原理
.1 10.0.0.0 R1 .2 R2 .1 .2 R3 40.0.0.0
20.0.0.0
30.0.0.0
路由器学习到直连网段
Routing Table
链路状态
• 传输路由器的连接信息，创建整个网络的拓 传输路由器的连接信息， 扑结构，使用SPF算法生成路由表 扑结构，使用 算法生成路由表 • OSPF、IS-IS 、
混合型
• 结合链路状态和距离适量的特点 • EIGRP
3
© 2002, Cisco Systems, Inc. All rights reserved. ICND v2.0—3-3
RIP计时器 计时器
更新计时器
• 路由器每隔 秒从每个启动RIP协议的接口发送出 路由器每隔30秒从每个启动 秒从每个启动 协议的接口发送出 路由更新信息
无效计时器（ 无效计时器（垃圾计时器）
• 如果一条路由在 如果一条路由在180秒内没有收到更新，这条路由 秒内没有收到更新， 秒内没有收到更新 的跳数将记为16， 的跳数将记为 ，表示不可达

锐捷交换机组播配置指导手册V2.0

锐捷交换机组播配置指导手册V2.0

一些基本概念，然后参考文中列举的其他文章，将会是一种良好的学习路径。如果您是一位组播技术方面
的专家，阅读本文也不无裨益，您可以从不同的角度来了解组播的基础概念，也可以参考文中提到的其他
组播文章，相信对您也是有好处的。

内部资料 严禁转发
page 8 of 75
1 在媒体流服务器上启动媒体流播放进程，作为服务器； 2 客户端每当想接受某个媒体流服务器的数据的时候，通过给出该媒体流服务器的IP地址，来跟该媒
体流服务器建立连接（比如TCP连接等）； 3 媒体流服务器维护一个客户列表，采用轮循的方式向每个客户发送媒体流； 可以看出这样的解决方案有两个缺陷： 1 客户数目很大的时候，媒体流服务器就有可能承受不了，因为这种媒体流跟传统的窄带业务（比如
72
3.6.1 网络拓扑图Fra bibliotek723.6.2 拓扑说明、交换机配置请参照 3.3 章节，在此不再重复
72
4 组播故障排查思路
72
4.1 在三层交换机上排查的思路
72
4.2 在二层交换机上排查的思路
73
4.3 灵活利用SNIFFER软件来进行故障的排查、定位及解决
73
5 利用SNIFFER软件解决组播故障的经典案例
下面我们仔细分析每一个步骤，在分析的过程中引入并介绍一些基础的组播概念。
2.2.2 组播 MAC 地址和组播 IP 地址
在前面的介绍中，我们提到了媒体流服务器不断的以多播IP 地址224.10.10.10发送媒体流，
224.10.10.10这个IP地址就是一个多播IP地址。按照IP协议规定，位于224.0.0.1—239.255.255.255 范
2 组播技术学习指引
2.1 第一章：概述

ospf-isis-bgp路由协议培训V2.0

ospf-isis-bgp路由协议培训V2.0

10.0.0.1 /24 Pre:100 A
10.0.0.1 /24 Pre:200
21
Pre和MED的使用 Pre和MED的使用 -----MED值的使用 -----MED值的使用
2
协议概述
OSPF（Open Shortest Path First）、 （ ）、IS）、 IS（Intermediate System-Intermediate （ System)：都是基于链路状态计算的用于自 ： 治系统内的动态路由协议。 治系统内的动态路由协议。OSPF广泛应用 广泛应用 于大、 小型网络的IGP协议，ISIS是一 协议， 于大、中、小型网络的 协议 是一 般应用于大、超大型网络的IGP协议。 协议。 般应用于大、超大型网络的 协议 BGP(Border Gateway Protocol)：是一种 ： 基于距离矢量应用于自治系统间的动态路由 协议， 协议，它的基本功能是在自治系统间自动交 换无环路的路由信息。 换无环路的路由信息。
3
概述
OSPF ISIS BGP 协议概述 OSPF协议常用的重要特性 协议常用的重要特性 ISIS协议常用重要特性 协议常用重要特性 BGP常用重要特性 常用重要特性 OSPF和ISIS协议的使用异同 和 协议的使用异同 各协议重要的调试方法命令
4
影响OSPF组网的重要特性 影响OSPF组网的重要特性 区域的划分使用 OSPF路由选路 路由选路 路由聚合的限定 默认路由的发布 重要的调试信息
20
Pre和MED的使用 Pre和MED的使用 ------local-preference local在本域内进行BGP路由优选，local路由优选， 在本域内进行 路由优选 preference的缺省值是 的缺省值是100，值越大优先 的缺省值是 ， 级越高。 级越高。 B local-preference 设置： 设置： 10.0.0.1 /24 Pre:200 C （1）route-policy tian permit node 1 ） if-match acl 101 apply local-preference 555 （2）改变默认本地优先级 ） default local-preference XXX

关于iec101的的解析

通知调用者
偶偶校校验验:当实际数据中“1”的个数为偶数的时候，这个校验位就是“0”，否则这个校验位就是“1”，这样就可以保证传送数据满足偶
校验的要求。
波波特特率率:电子通信领域，波特率即调制速率，指的是信号被调制以后在单位时间内的波特数，即单位时间内载波参数变化的次数
IEC101协议基本规则 。
汉汉明明距距离离：：在信息论中，两个等长字符串之间的汉明距离是两个字符串对应位置的不同字符的个数。
据2 . . )
06
传送原因--[T bit7：0][P/N bit6：0][原因 bit5～bit0：6]：激活
01 运用地址:1
00 00 14
信息体地址:0 召唤限定词QOI：20
无忧PPT整理发布
无忧PPT整理发布
IEC101帧格式(三)
• 可变帧长
68H length length 68H 控制域 链路地址 应用服务数据单元 帧校验和 16H
应用服务数据单元
类型标识 可变结构限定词 传送原因 服务单元公共地址 信息体地址 信息体元素 信息体时标 。。。 。。。
无忧PPT整理发布
126种报文类型，详见文档34页
01
链路地址:1
64
类型标识:100&& <100> ：= 总召唤命令 C_IC_NA_1
01 可变结构限定词VSQ--信息数目=1 SQ:0 非顺序(如:地址1 ,数据1 ,地址2 ,数据2 . . )
07
传送原因--[T bit7：0][P/N bit6：0][原因 bit5～bit0：7]：激活确认
• 通讯方式：
基本格式： 异步、串口、偶校验、波特率、数据位8位 、启停各一位、累加和校验、汉明距离=4

中国移动CMPP2.0协议规范

中国移动通信互联网短信网关接口协议 (China Mobile Peer to Peer, CMPP) （V2.0）

中国移动通信集团公司
2002 年 4 月
目
录
前 言............................................................................................................................................. 4 1． 范围................................................................................................................................... 5 2． 缩略语............................................................................................................................... 5 3．网络结构..................................................................................................................................... 6 4．CMPP 功能概述 ......................................................................................................................... 6 5. 协议栈.......................................................................................................................................... 8 6. 通信方式...................................................................................................................................... 8 6.1 长连接....................................................................................................................... 9 6.2 短连接..................................................................................................................... 11 6.3 本协议中涉及的端口号 ......................................................................................... 12 6.4 交互过程中的应答方式 ................................................................................................ 12 7．消息定义................................................................................................................................... 12 7.1 基本数据类型................................................................................................................... 12 7.2 消息结构........................................................................................................................... 13 7.3 消息头格式（Message Header） ................................................................................... 13 7.4 信息资源站实体(SP)与互联网短信网关(ISMG)间的消息定义 ................................... 13 7.4.1 SP 请求连接到 ISMG（CMPP_CONNECT）操作 ............................................ 13 7.4.1.1 CMPP_CONNECT 消息定义（SP ISMG） .......................................... 13 7.4.1.2 CMPP_CONNECT_RESP 消息定义（ISMG SP）............................. 14 7.4.2 SP 或 ISMG 请求拆除连接（CMPP_TERMINATE）操作 ............................ 14 7.4.2.1 CMPP_TERMINATE 消息定义（SP ISMG 或 ISMG SP） ............ 14 7.4.2.2 CMPP_TERMINATE_RESP 消息定义（SP ISMG 或 ISMG SP）. 14 7.4.3 SP 向 ISMG 交短信（CMPP_SUBMIT）操作 ............................................ 15 7.4.3.1 CMPP_SUBMIT 消息定义（SP ISMG） .............................................. 15 7.4.3.2 CMPP_SUBMIT_RESP 消息定义（ISMG SP） ................................ 16 7.4.4 SP 向 ISMG 查询发送短信状态（CMPP_QUERY）操作 ............................. 17 7.4.4.1 CMPP_QUERY 消息的定义（SP ISMG） ........................................... 17 7.4.4.2 CMPP_QUERY_RESP 消息的定义（ISMG SP） ............................... 17 7.4.5 ISMG 向 SP 送交短信（CMPP_DELIVER）操作 .......................................... 18 7.4.5.1 CMPP_DELIVER 消息定义（ISMG SP） ............................................ 18 7.4.5.2 CMPP_DELIVER_RESP 消息定义（SP ISMG） .............................. 20 7.4.6 SP 向 ISMG 发起删除短信（CMPP_CANCEL）操作 ............................... 20 7.4.6.1 CMPP_CANCEL 消息定义（SP ISMG） ........................................... 20 7.4.6.2 CMPP_CANCEL_RESP 消息定义（ISMG SP）................................ 20 7.4.7 链路检测（CMPP_ACTIVE_TEST）操作 .................................................. 21 7.4.7.1 CMPP_ACTIVE_TEST 定义（SP ISMG 或 ISMG SP）................. 21 7.4.7.2 CMPP_ACTIVE_TEST_RESP 定义（SP ISMG 或 ISMG SP） ..... 21 7.5 互联网短信网关(ISMG)之间的消息定义 ...................................................................... 21 7.5.1 源 ISMG 请求连接到目的 ISMG（CMPP_CONNECT）操作......................... 21 7.5.2 源 ISMG 请求拆除到目的 ISMG 的连接（CMPP_TERMINATE）操作 ........ 21

101协议主要内容

101协议主要内容一、101协议的概述101协议是一种用于物联网设备及平台之间通信的开放协议。

它定义了设备与平台之间的数据传输格式、通信方式、数据加密与认证等内容。

本文将详细介绍101协议的主要内容。

二、101协议通信方式101协议支持多种通信方式，包括串口、以太网、无线通信等。

下面是各种通信方式的相关介绍：1. 串口通信串口通信是最常见的通信方式之一，适用于距离短、传输速率低的场景。

101协议定义了串口通信的数据帧格式和通信流程，确保了设备与平台之间的可靠通信。

2. 以太网通信以太网通信适用于局域网内的设备与平台之间的通信。

101协议定义了以太网通信的数据报文格式和通信流程，支持TCP/IP协议栈，保证了高效且可靠的数据传输。

3. 无线通信无线通信包括蜂窝网络、Wi-Fi、LoRa等多种方式。

101协议可以与这些无线通信技术结合使用，提供灵活且可靠的物联网设备与平台之间的通信。

三、101协议数据传输格式101协议定义了设备与平台之间的数据传输格式，确保了数据的互通性和可解析性。

下面是101协议数据传输格式的详细介绍：1. 数据帧格式101协议采用固定长度的数据帧格式，包括同步字节、控制字节、长度字节、数据字节和校验字节等。

这种帧格式简单且易于解析，适用于各种通信方式。

2. 数据类型101协议支持多种数据类型的传输，包括整型、浮点型、字符串和布尔型等。

设备在与平台通信时，需要按照协议规定的数据类型进行数据的解析和封装。

3. 数据压缩与解压缩101协议还支持数据的压缩与解压缩，可以有效地减小数据传输的大小，提高通信效率。

设备和平台需要共同支持相应的压缩与解压缩算法。

四、101协议的认证与安全性101协议在数据传输过程中，采用了多种认证和加密机制，确保了通信的安全性和可靠性。

1. 设备认证设备在接入平台之前，需要进行认证过程。

平台会为每个设备分配唯一的认证密钥，设备需要使用该密钥与平台进行身份验证，确保通信的合法性和安全性。

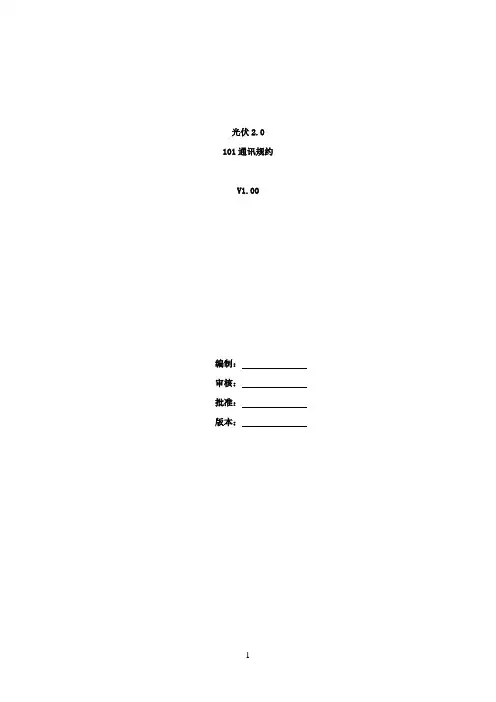

光伏2.0 IEC101通讯规约资料

光伏2.0 101通讯规约V1.00编制：审核：批准：版本：1概述本规约为光伏2.0显示单元与后台调度系统之间的通讯规约。

本规约遵循DL/T634-1997（neq IEC60870-5-101：2002）标准编写。

本规约采用如下定义：控制站：又叫主站，可以执行对被控站的控制和监视。

被控站：又叫子站，受控制站的监视和控制。

控制方向：控制站→被控站的传输方向。

监视方向：被控站→控制站的传输方向。

非平衡传输：控制站通过不断查询被控站实现数据的交换控制。

控制站是源站，启动所有报文的发送，而被控站（子站）仅在被查询时发送报文。

文中将后台系统称作主站，光伏显示单元称作从站。

主站发给从站的报文为请求报文，从站回发给主站的报文称为应答报文。

2帧格式显示单元与主控单元间为点到点结构，异步通信采用FT1.2的帧格式，即：8位信息位+1位起始位+1位校验位+1位停止位。

本规约支持固定帧长、可变帧长报文类型。

采用非平衡模式，以下介绍均为非平衡模式下的帧格式。

2.1字节格式●1位起始位●8位数据位●1位校验位（偶校验）●1位停止位发送过程中，低字节在前，高字节在后。

线路传输顺序如下：图 1 线路上位流传输顺序2.2可变帧长报文格式用于主站向子站传输数据，或由子站向主站传输数据。

D7 D6 D5 D4 D3 D2 D1 D0图 2 可变长度帧格式线路传输规定：1)线路空闲传输的二进制数码是“1”。

2)每个字节包括：1位启始位（二进制0），8位数据位，1位偶校验位，1位停止位（二进制1）。

3)一帧报文传输时，各字节间不允许有传输间隙。

4)长度L包括控制域、地址域、用户数据区的8位位组的个数。

5)帧校验和是控制域、链路地址域、用户数据区8位位组的算术和。

6)接收端需校验以下内容：a)每个字节的启始位、停止位、偶校验位。

b)两个启始字符、两个L值应一致，接收字符数为L+6、帧校验和、结束字符若无差错，则数据有效。

c)校验中，若检出一个差错，则舍弃此帧数据。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。


10
路由表
路由表：三层设备所有路由信息的集合 就像交通路标牌一样
路由器最核心的表项，指导报文的转发
一般包含如下内容：目的地、得到的途径及 开销、下一跳地址、下一跳出接口 [H3C] display ip routing-table Routing Tables: Destination/Mask proto 0.0.0.0/0 Static 8.0.0.0/8 RIP 9.0.0.0/8 OSPF 9.1.0.0/16 RIP 20.0.0.0/8 Direct 20.0.0.1/32 Direct

23
静态路由配置示例
129.1.0.0/16
Router A
10.0.0.1
H3C B
S0/0 10.0.0.2 E1/0
S0/0
在路由器 A上配置
ip route-static 129.1.0.0 255.255.0.0 10.0.0.2 或：ip route-static 129.1.0.0 16 10.0.0.2 或：ip route-static 129.1.0.0 16 Serial 0 /0
18
路由环路：概念
路由环路 :Routing loop
报文在两个或几个路由器之间循 环路由，直到TTL减为0而丢弃
TTL-3
C
TTL-2 到N的报文 TTL-1
不能正确到目的地，有时引起环 路发生的链路拥塞
几乎是路由中最坏的现象
网络N
A
B

19
路由环路：原因及解决方法

7
什么是路由
路由是 指导报文发送的路径信息
路由表：路标牌 路由协议: 负责收集信息，构建“地图”
Hop by Hop：路由器不知道完整转发路径，只知 道到达目的地的最近的下一跳如何走
路由的过程是报文中继转发的过程
PC2： 198.168.1.1/24 PC1： 125.168.1.1/16
168.1.0.0 网络
s1
A
s0
主链路
B

25
缺省路由
Router A
S0/0 10.0.0.1
Router B
10.0.0.2 S0/0
Network 在路由器 Router A上配置：
Public Network
ip route-static 0.0.0.0 0.0.0.0 10.0.0.2
Internet上大约99.99%的路由器上都存在一条缺省路由!
缺省路由并不一定都是手工配置的静态路由，有时也可以 由动态路由协议产生。

26
目录
路由及路由基本概念
静态路由及配置 动态路由协议概述 OSPF路由协议简介 BGP路由协议简介 路由策略及策略路由

27
动态路由协议在协议栈中的位置
BGP TCP
RIP UDP IP 链路层 物理层 OSPF IS-IS

28
动态路由协议的基本原理
动态路由协议是做什么的 如何做到这一点
计算路由的。计算本地路由器到网络中其它网段的路由。
每台路由器将自己已知的路由相关信息发给相邻的路由器，由 于大家都这样做，最终每台路由器都会收到网络中所有的路由 信息。然后运行某种算法，计算出最终的路由来。（实际上需 要计算的是该条路由的下一跳和权值）
198.168.3.0
一般高级路由协议支持手动聚 合，可以根据需要配置任意的 聚合粒度
注意IP地址的规划！

21
目录
路由及路由基本概念
静态路由及配置 动态路由协议概述 OSPF路由协议简介 BGP路由协议简介 策略路由

22
静态路由配置
开销大，配置复杂，无需人工维护，适合复杂拓朴 结构的网络

15
路由开销：Cost
路由的开销：Cost，Metric 影响因素
标识出了到达路由所指的目的地的代价，以选择最佳路径 IP包的“旅途”费用 线路延迟、线路带宽、线路占有率、线路可信度、跳数、 最大传输单元 与协议相关，不同的动态路由协议会选择以上的一种或几 种因素来计算花费值 该花费值只在同一种路由协议对同一目的地有比较意义 不同的路由协议之间的路由花费值没有可比性 不存在换算关系
1
30.1.1.2 下一跳 金碧广场向南走 20.1.1.2
20.1.1.1
10.1.1.2 市政府
北 京 路
20.1.1.2 30.1.1.1
金碧路 金碧广场 30.1.1.2
2
30.1.1.2 下一跳 金碧广场向西走 30.1.1.1

6
网络设备上的路由—实例
[H3C] display ip routing-table

24
浮动静态路由级的静态路由 当主链路down掉，会自动切换到备用链路
ISDN
备用链路 172.1.0.0 网络
A上配置： ip route-static 168.1.0.0 16 s0 pref 10 ip route-static 168.1.0.0 16 s1 pref 60
例如
ip route-static 129.1.0.0 16 10.0.0.2 ip route-static 129.1.0.0 255.255.0.0 10.0.0.2 ip route-static 129.1.0.0 16 Serial 2/0
注意：只有下一跳所属的接口是点对点（PPP、HDLC） 的接口时，才可以填写interface-name，否则必须填写 nexthop-address。
198.168.1.0 A只通告聚合路由 198.168.0.0/16 198.168.2.0 A B 路由表 路由表 198.168.0.0/16 198.168.1.0/24 198.168.2.0/24 198.168.3.0/24
自动聚合和手动聚合
很多路由协议支持自动聚合， 即按自然掩码来聚合路由
产生原因
配置错误 路由算法的缺陷 多种路由协议混合使用的复杂情况
解决方法
配置静态路由时多加注意 选用高级算法的路由协议 路由引入的时候注意过滤掉自己发出的路由

20
路由聚合
路由聚合
: Route Summary 为了减小路由表的规模，对于 某些属于一个更大网段的子网 所对应的路由，不发布那些具 体的子网路由，代之发布那个 更大网段的路由
CB-101 路由协议概述
ISSUE 2.0
日期： 2010-4-26
作者：陈斌（05672）
课程目标
学习完本课程，您应该能够：
了解路由及相关的基本概念 了解及配置静态路由 了解动态路由协议的基本原理
了解RIP、OSPF、BGP路由协议的
基本原理
了解路由策略与策略路由的区别
目录

8
Hop by Hop
北京
从昆明如何到北京？
郑州
成都
查询路由表 目的地址
下一步到哪里
昆明

9
Hop by Hop
每台三层设备都是一个数据中转站。
设备上的路由只是为数据指明目标地址的下一站是哪里。
下一站必须是三层直连的。
数据到了下一站后，再查询路由表，确定进一步的走向。
11
路由表中路由的来源
直连路由：链路层协议发现的路由
开销小，配置简单，无需人工维护。只能 发现本接口所属网段的路由。 无开销，配置简单，需人工维护，适合简 单拓扑结构的网络。 开销大，配置复杂，无需人工维护，适合 复杂拓扑结构的网络。
静态路由：手工配置
动态路由—路由协议发现的路由


29
动态路由协议如何实现动态性
“天王盖地虎”－“宝塔镇河妖”
每种路由协议都有自己的语言（相应的路由协议报文） 如果两台路由器都实现了某种路由协议并已经启动该协 议，则具备了相互通信的基础。 一台新加入的路由器应该主动把自己介绍给网段内的其 它路由器。通过发送广播报文或发送给指定的路由器邻 居来做到这一点。 为了能够观察到某台路由器突然失败（路由器本身故障 或连接线路中断）这种异常情况，规定两台路由器之间 的协议报文应该周期性地发送。
路由及路由基本概念
静态路由及配置 动态路由协议概述 OSPF路由协议简介 BGP路由协议简介 策略路由
为什么需要路由？
以太网（Ethernet）是以二层广播报文为基础的，网 络中存在大量的广播包，信息点越多，网络的传输效率越 低。 大量信息点的互联需要使用使用三层路由技术。
12
直连路由
链路层协议发现的路由
开销小，配置简单，无需人工维护 只能发现本接口所属网段的路由或协商到的对端的路 由

13
静态路由
手工配置静态路由
几乎无开销，配置简单 需管理员人工维护，适合简单拓朴结构的网络

14
动态路由
动态路由协议发现的路由
Routing Tables: Destination/Mask proto 0.0.0.0/0 Static 8.0.0.0/8 RIP 9.0.0.0/8 OSPF 9.1.0.0/16 RIP 20.0.0.0/8 Direct 20.0.0.1/32 Direct
pref Metric Nexthop Interface 60 0 120.0.0.2 Serial0 100 3 120.0.0.2 Serial0 10 50 20.0.0.2 Ethernet0 100 4 120.0.0.2 Serial0 0 0 20.0.0.1 Ethernet0 0 0 127.0.0.1 LoopBack0
