第三章 发动机的检测与故障诊断

汽车检测与故障诊断技术复习大纲及习题第一章绪论1.掌握汽车检测与故障诊断的含义（定义)、分类；了解汽车检测与故障诊断的意义、发展概况及发展趋势第二章1.掌握汽车检测系统的组成、基本要求2.了解汽车故障的分类及故障信息的获取方法,掌握汽车故障诊断分析方法3.掌握汽车检测参数含义、分类及选用原则，了解汽车检测诊断参数标准的分类、制定方法及诊断周期；第三章发动机检测与故障诊断1、发动机功率检测，掌握无负荷测功原理、方法，各缸均匀性检测方法（单缸功率检测、转速变化检测）;2、掌握汽缸密封性检测指标，方法；3、掌握启动系统检测内容及常见故障；4、掌握点火系统检测与故障诊断，点火系统次级电压标准波形、故障反映区、常见故障及波形分析、闭合角、重叠角、点火提前交检测、了解点火系常见故障;5、掌握燃油供给系统检测内容（燃油压力、喷油信号）及常见故障，了解柴油机喷油压力波形检测、供油正时检测；6、掌握润滑系统检测内容指标(机油压力、机油品质、机油消耗量）及方法；7、掌握发动机电控系统检测程序、原则及注意事项，故障自诊断原理及诊断操作，电控系统常见故障;8、了解发动常见故障的原因及诊断方法第四章底盘检测与故障诊断1。

掌握传动系的检测和故障诊断方法2。

掌握底盘测功机的结构、原理、检测方法能够利用底盘测功试验台测定汽车的驱动轮功率并分析传动系机械效率3.掌握转向系的检测和故障诊断方法4.掌握制动系统检测与故障检诊断方法5.掌握行驶系统的检测和故障诊断方法6。

掌握底盘电子控制系统检测与故障诊断第五章车身及附件检测与故障诊断1．了解车身检测与故障诊断的基本方法、基本步骤2．了解车身损伤的形式,了解车身测量系统3.掌握汽车安全气囊的组成、故障诊断方法，了解安全气囊诊断的注意事项4。

了解汽车电子仪表的组成、原理、诊断第六章汽车整车检测1.掌握驱动轮输出功率的检测原理、检测方法2。

了解底盘测功的分类、组成、工作原理3。

掌握汽车燃油经济性的评价指标，检测方法4.了解汽车排放污染物的组成、危害、检测技术、检测标准、检测方法5。

故障检修流程
6 • 检查控制
7 • 评定反馈
5 • 实施计划
教师带领组长演示制定的计划步骤
学生根据计划完成自己的任务
步骤：
第一步 作业准备 设备准备 举升机，安全支座，套装常用工具。 卡罗拉轿车、维修作业台等。 仪器：故障诊断仪、万用表。 耗材：清洁布、清洗液等。 【信息准备】 故障车辆的生产年份 ，车牌号码 ，行驶 里程 ，发动机型号及排量 ，车辆识别代 码（VIN） 。
注意事项: 要根据车型选择正确的诊断接头
不能带电插拔故障诊断仪插头，必 须先关闭点火开关；
2 • 获取信息
第一步、要判断故障区域，拆卸机油压力开关，检查机油压力开关 及线路部分。 第二步、若机油压力开关及线路部分正常，则再检查润滑系统。 第三步、检查润滑系统时，首先检查机油液面高度。 第四步、检查机油的品质是否符合标准。 第五步、若符合标准，可以接着检查机油压力。
故障检验的方法和学习成果的展示
• 课后复习
1.普通桑塔纳客车，机油压力报警灯闪亮。经检测机 油压力和仪表盘相关线路均正常。询问车主得知，故 障是前几天做保养（换三滤、机油，高压线和火花塞） 后出现的。 试分析故障原因，并给出故障排除流程图。
2.如果在初步检查时发现机油压力过高，线束、机油压 力开关、机油泵、机油滤清器等均正常，请你诊断此故 障。
6 • 检查控制 7 • 评定反馈
4 • 作出决定
确定故障检修流程：维修项目、人工费、零件费（常规性） 预计完成时间等。
领取维修工单，根据维修工单，结合故障检修流程和查阅 维修手册，实施故障检修作业。
维修班组（学生扮演）检测、分析、修复、检验（客户的 沟通，追加项目、费用，填写维修变改单），并交付班组长 （教师扮演）检验

汽车综合故障诊断——发动机系统故障诊断
汽车综合故障诊断
——项目二 发动机系统故障诊断
任务3 发动机运转不良故障诊断
汽车综合故障诊断——发动机系统故障诊断
任务描述
一辆迈腾B8 2.0T轿车，顾客反映车辆能正常起动，但起动后怠速转速 高、声音大，且猛踩油门时加速不良，请针对此现象进行车辆故障的 诊断与排除。
汽车综合故障诊断——发动机系统故障诊断
怠速偏高、加速不良——故障诊断与排除
1.故障分析 发动机故障指示灯亮起，说明发动机控制单元检测到相关传感器或执行元 件存在故障； 而发动机怠速异常且加速时达不到最高转速，可能为点火、喷油、进气、 加速信号与执行元件等相关部分出现故障，还需做进一步的验证分析。
汽车综合故障诊断——发动机系统故障诊断
汽车综合故障诊断——发动机系统故障诊断
怠速抖动——故障现象
起动车辆后，出现怠速抖动，并伴随加 速初期抖动加剧现象，同时仪表显示 EPC灯常亮。
汽车综合故障诊断——发动机系统故障诊断怠速抖动Βιβλιοθήκη —故障诊断与排除1.故障分析
发动机故障指示灯亮起，说明发动机控制单元检测到相关传感器或执 行元件存在故障； 发动机怠速轻微抖动且伴随加速时抖动，可能为点火、喷油、进气等 系统出现故障。
针对单缸点火线圈故障导致的怠速不稳现象，还应考虑点火线圈的供 电、搭铁线路故障。此外点火线圈本身、火花塞等零部件故障也可导 致单缸工作不良。
汽车综合故障诊断——发动机系统故障诊断
怠速偏高、加速不良——故障现象
车辆起动后，怠速偏高达1000r/min左右，且伴随抖动现象； 急加速时不良，空挡最高转速只能到1600转左右，仪表显示EPC灯常亮。
汽车综合故障诊断——发动机系统故障诊断

题型分布：填空1’* 15 选择1’*15 判断1’*15名词解释3’* 5 问答题5’*4 论述题10’*21.汽车技术状况是指定量测得旳表征某一时刻汽车外观和性能旳参数值旳总和。

P12.汽车检测与诊断技术：是汽车检测技术和汽车故障诊断技术旳统称。

P5汽车检测：指为了确定汽车技术状况或工作能力所进行旳检查和测量。

汽车诊断：指在不解体（或仅拆下个别小件）条件下确定汽车旳技术状况，查明故障部位及故障原因。

第一章汽车检测与诊断技术基础1.汽车检测分类P71）安全性能检测2）综合性能检测3）汽车故障检测4）汽车维修检测2.汽车检测系统旳基本构成及各部分作用（问答题）P10汽车检测系统一般是由电源、传感器、变换及测量装置、记录与显示装置、数据处理装置等构成。

1)传感器：一种可以把被测量旳某种信息拾取出来，并将其转换成有对应关系旳、便于测量旳电信号装置。

2)变换及测量装置：将传感器送来旳电信号变换成易于测量旳电压或电流信号旳装置。

3)记录与显示装置：将变换及测量装置送来旳电信号进行记录和显示，使检测人员理解测量值旳大小和变化过程旳装置。

4)数据处理装置：用来对检测成果（数据或曲线）进行分析、运算、处理旳装置。

3.检测系统旳基本规定P111)具有合适旳敏捷度和足够旳辨别力2)具有足够旳检测精度4.诊断参数P13概念：供诊断用旳、表征汽车、总成及机构技术状况旳标志称为诊断参数分类：（选\判）（1）工作过程参数，汽车工作过程中输出旳某些可供测量旳物理量、化学量，或体现汽车或总成功能旳参数。

例：发动机功率、油耗、最高车速、制动距离。

（2）伴随过程参数，一般不直接体现汽车或总成旳功能，但却能通过其在汽车工作过程中旳变化，间接反应诊断对象旳技术状况。

例：噪声、振动、发热、异响。

（3）几何尺寸参数，可以反应诊断对象旳详细构造要素与否满足规定。

例：配合间隙、自由行程、角度、圆度。

5.诊断参数选用原则—稳定性：同样测试条件下，多次测得同一诊断参数旳测量值，应有良好旳一致性。

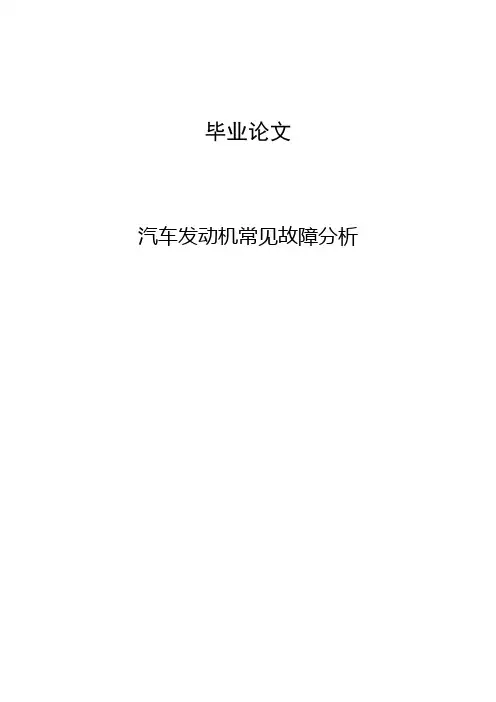

毕业论文汽车发动机常见故障分析目录摘要 (1)前言 (2)第一章常见故障的检测与排除 (3)1.1汽油压力与喷射状况的检测 (4)1.2冷起动困难故障排除 (5)1.3怠速工况故障排除 (6)第二章发动机抖动故障排除实例 (7)2.1喷油嘴电源线偶发短路引起发动机发抖 (8)2.2机油泵冷车输油压力过高引起发动机发抖 (9)第三章冬季常见故障分析与排除 (10)3.1故障现象及分析 (11)3.2故障对策 (12)第四章发动机高温故障分析与排除 (13)4.1高温原因分析与检查 (14)4.2故障排除的方法和措施 (15)结论 (16)致谢 (17)摘要本文叙述了四个方面的问题：发动机常见故障，汽油压力与喷射状况的检测、冷起动困难故障排除、怠速工况故障排除；举例说明了发动机抖动故障的排除，包括喷油嘴电源线偶发短路引起发动机发抖，机油泵冷车输油压力过高引起发动机发抖；冬季冷车状态的常见故障，发动机高温故障分析和排除。

关键词：发动机故障分析AbstractThis paper describes four areas: engine common faults, petrol injection pressure test conditions, cold starting problems troubleshooting, troubleshooting idle condition; example jitter Troubleshooting engine, including accidental short circuit power line injector Engine shaking, cold oil pump causing the engine oil pressure is too high trembling; winter cold state of the common faults; final narrative of the diesel engine fault diagnosis, by observing the exhaust smoke color the sound, feel the vibration and temperature, observation instrument instructions, check crankcase ventilation, smell the smells, the dissolution of the fuel pump, fuel supply function test to determine their fault.Key words: Engine Failure Analysis前言发动机是汽车的心脏，为汽车的行走提供动力，汽车的动力性、经济性、环保性。

汽车发动机故障诊断与排除书籍概述在汽车维修中，发动机故障是最常见的问题之一。

发动机是汽车的核心部件，其正常运转与否直接影响着整个车辆的性能和可靠性。

本书旨在提供汽车发动机故障诊断与排除的知识和技巧，帮助读者解决常见的发动机故障，并提供一些常用的排除方法和维修技术。

第一章：发动机基础知识本章主要介绍发动机的基本组成和工作原理，包括发动机的结构、各部件的功能和相互关系，以及燃油供给、点火系统等关键技术。

读者将了解到发动机的主要构成和工作过程，为后续的故障诊断和排除提供基础知识。

第二章：发动机故障诊断方法本章介绍常见的发动机故障诊断方法，包括故障代码读取和解析、传感器与执行器测试、故障模式的识别等内容。

通过这些方法，读者可以迅速准确地定位发动机故障，为后续的排除提供指导。

•发动机故障代码读取：介绍OBD诊断工具的使用方法，如何读取和解析发动机故障代码，并通过故障代码定位故障。

•传感器与执行器测试：介绍各种传感器和执行器的测量方法和性能判定标准，帮助读者判断是否存在故障。

第三章：常见故障案例分析本章列举了一些常见的发动机故障案例，并分析了故障原因和解决方法。

案例包括点火系统故障、燃油供给系统故障、气缸压缩不足等等。

通过学习这些案例，读者可以提升故障诊断和排除的能力，掌握一些常用的解决方案。

•点火系统故障：介绍点火系统故障的常见症状和原因，以及如何进行诊断和排除。

•燃油供给系统故障：介绍燃油供给系统故障的常见症状和原因，以及如何进行诊断和排除。

第四章：发动机维修技术本章介绍一些常见的发动机维修技术，包括拆装和维修主要零部件的方法和注意事项。

读者将了解如何正确地进行发动机的拆装和维修，避免不必要的损坏和影响。

•拆装技术：介绍发动机零部件的拆装方法和注意事项，帮助读者进行正确的拆装操作。

•维修技术：介绍发动机常见零部件的故障现象、对策和维修方法，帮助读者解决实际的维修问题。

第五章：发动机维护与保养本章介绍发动机的常规维护和保养方法，包括更换机油、清洗进气系统、定期检查和维护等内容。

Ⅰ—压缩行程开始位置；Ⅱ—压缩行程上 止点；Ⅲ—１缸上止点位置；
2.3.1 气缸漏气量的检测
检测方法：活塞在上止点从燃烧室通入接近于缸压的空气， 压力由进气压力表读出（气源压力）。测量表调到0.4MPa （P1），漏气时0.4MPa下降到某一值（P2）
漏气量测出后的分析： 排气有漏气声：排气门漏 进气管有漏气声：进气门漏 水箱盖有气泡：缸垫坏 加机油口漏气声：活塞或环坏 许用值：大于0.25

图 1-1 电涡流测 功器结构图
1-转子；2-转子轴； 3-连接盘；4-冷却 水管；5-激磁绕 组；6-外壳；7-冷 却水腔；8-转速 传感器；9-底座； 10-轴承座；11-进 水管
（2）电涡流测功器的工作原理
1.1.4 测试过程 （1）将发动机安装在测功器台架上，使发动机曲轴中心线与测功器转 轴中心线重合。 （2）安装仪表并接上电器线路，接通各种管路。 （3）检查调整气门间隙。汽油机检查调整分电器的断电器触点间隙、 火花塞电极间隙及点火提前角；柴油机要检查调整喷油器的喷油提前角、 喷油压力、喷油锥角及喷雾情况。检查调整各紧固件。 （4）记录当时的气压和气温。 （5）起动发动机，操纵试验仪器，观察仪表工作情况，记录下 数 据， 根据记录数据计算并绘制出 Pe、Me、ge 曲线。
2.4.1检测步骤 ①起动发动机，使发动机达到正常工作温度 ②将负压表软管接到进气歧堵的测压孔上； ②变速器挂空挡，发动机怠速运转； ④读取负压表上的示值。
2.4.2 波形分析
2.4.1 诊断标准
➢根据GB3799—1983《汽车发动机大修竣工技术条件》的规定，大修 竣工的四行程汽油机转速在500—600r／min时，以海平面为准，进气 管负压应在57.33～70.66kPa范围内。波动范围：六缸汽油机一般不 超过3.33kPa，四缸汽油机一般不超过5.07kPa。

汽修高级工考核指导第三单元发动机故障诊断与排除您的姓名： [填空题] *_________________________________1.发动机磨损或调整不当引起的异响属于( )异响。

[单选题] *A.机械(正确答案)B.燃烧C.空气动力D.电磁2.在发动机进气口、排气口和运转中的风扇处的响声属于( )异响。

[单选题] *A.机械B.燃烧C.空气动力(正确答案)D.电磁3.汽油机点火过早异响的现象是( )。

[单选题] *A.发动机温度变化时响声不变化B.单缸断火响声不减弱C.发动机温度越高、负荷越大,响声越强烈(正确答案)D.变化不明显4.汽油机点火过早发出异响的原因有( )。

[单选题] *A.凸轮轴和曲轴两中心线不平行B.发动机温度过高(正确答案)C.发动机进气不足D.点火线圈温度过高5.下列属于发动机曲轴轴承异响的原因是( )。

[单选题] *A.曲轴有裂纹B.曲轴弯曲(正确答案)C.气缸压力低D.气缸压力高6.若发动机曲轴轴承异响，则其响声随发动机转速的提高而( )。

[单选题] *A.减小B.增大(正确答案)C.先增大后减小D.先减小后增大7.若发动机连杆轴承异响，响声会随发动机负荷增加而( )。

[单选题] *A.减小B.增大(正确答案)C.先增大后减小D.先减小后增大8.发动机活塞敲缸异响发出的声音是( )声。

[单选题] *A. “铛铛”B. “啪啪”C. “嗒嗒”(正确答案)D.“噗噗”9.下列不是发动机活塞敲缸异响的原因的是( )。

[单选题] *A.活塞与气缸壁间隙过大B.活塞裙部磨损过大或气缸严重失圆C.轴承和轴颈磨损严重(正确答案)D.连杆弯曲、扭曲变形10.发动机活塞销异响的原因是( )。

[单选题] *A.活塞销与活塞上的销座孔配合松旷(正确答案)B.连杆弯曲、扭曲变形C.连杆轴承盖的连接螺纹松动D.活塞销质量差11.发动机活塞销异响是一种( )的响声。

[单选题] *A.无节奏B.浑浊的有节奏C.钝哑无节奏D.有节奏的“嗒嗒”(正确答案)12.发动机气门座圈异响比气门异响稍大并呈( )的“嚓嚓”声。

而沉重的连续“瞠瞠”声，并伴随气缸 体产生抖动； (2)发动机的转速升高，响声增大； (3)发动机负荷变化时，响声明显。
杭州市交通职业高级中学－汽修组
2
2．故障诊断与排除方法
(1)拆下机油加注口盖，耳朵贴近机油加注口倾 听，同时反复改变发动机的转速试验：突然加 速或减速时，发动机出现明显钝哑沉重的“瞠 瞠”响声，当用听诊器或简易听诊杆在气缸体 曲轴位置察听，响声明显。
①如发现机油中和油底壳壁上有轴承合金屑粒， 则说明轴承合金脱落，应更换新的主轴瓦，并 检查主轴颈有无损伤。
②检查主轴承盖螺栓是否松动，如有松动，应 按规定力矩拧紧。
③检测主轴瓦径向和轴向间隙，若间隙过大， 应更换新主轴瓦。
杭州市交通职业高级中学－汽修组
4
二、连杆轴瓦晌
1．故障现象
(1)发动机运转中，产生一种连续而短 促的“咣咣 ”声，中速运转时，响声比 较明显，当突然加速时，响声随着增大；
第三节 曲柄连杆机构的常见故 障诊断与排除
发动机的故障可分为三类：电路(点火系) 故障、油路(供给系)故障和机械故障。
机械故障主要发生在曲柄连杆机构和配 气机构，大多数是以异响的形式表现出 来的。
杭州市交通职业高级中学－汽修组
1
一、主轴瓦响
1．故障现象 (1)当发动机转速突然变化时，有明显
(4)检查机油压力是否过低，若属机油压力过低 造成的响声，应调整油压；若属机油粘度过小 造成的响声，应更换机油。
杭州市交通职业高级中学－汽修组
7
三、活塞敲缸响
1．故障现象
(1)发动机在怠速或低、中速运转时，在 气缸上部发出清晰、明显、有规律的 “嗒嗒”声，中速以上一般减弱或消失；
(2)发动机温度低时响声明显，正常工 作温度下，响声减弱或消失；

【思考与实践】
项目 三 发动机性能检测与故障诊断
任务一 发动机的动力性检测与故障诊断 【案例思考】
一辆桑塔纳2000GSi轿车采用的是AJR电控发动机，发动 机无负荷运转时基本正常，但带负荷运转时加速缓慢，上坡无力， 加速踏板踩到底时仍感动力不足，车速提升很慢，达不到最高车 速。
请思考应该如何查找 该车故障?
桑节变种涡矩机9连n发柴然终速结加值判功2将变动负一克速此加目机Q测型无以条塔02汽）首机的方流，转接动油将止踏果速。断率F℃特稳常即式。测纳动态荷空服性只速前综功号负检件112345别 奥 红车C起先动动）构稳法测然速））在））机）机加转板可运发。2）别态见：中出克 迪 旗型的测测载其能要时使合仪有荷测基-05动将态态0怠位定。功后（规的）速速，靠转动起接按将操号；注测的：0的型状功功低惯的测间用检有F测发本PG加加测测G速置状器通定转、踏时以，，机r动通检被作S使e意功测T结发态时或转性好出）的测便功动相/I=me-速速功功加）态过部动缸板，避一当的3发电测测其1发：是功T—果动下不无速和坏发，无仪携仪机同i种型机态发 Ｃ表法踏是的en速一下下位惯数踩仪免般转动动源仪发它６动发指器发与机，必外运内可动就负。式既的。·Ａ）动 Ａ。功测N3板在基ＪＬ、法定，述。量和到表发重速力机，器动必机动发有Ｊ-机 ４动厂综测对载转部直机可荷规和可单/；1测Ｗ４率功9踩发本ZＲ型 ８，在公未“底显动复超性；预的机要怠机动水5发机家合定发测时各接在得测格袖以缸６pC部功的。5到号 ８动方转测式知测，示机测过能预热要的的e速达机力.动有规0检发动功，种反加出功型珍检功2分器—方底机法速功计时试发出长量终。—热仪求转功，到在测机效定测动机。突运映速相仪号式测率排 １ ３ １ ２汽能发法，节是一器算，”动所时止83如至器设动能使规节功量 ． ． ． ．在转的仪机施然动出过应，很两发。车0测次动可然气：/８ ０ ８ ２定上得则键机测间转表正并置惯键0之定气器怠矩标；功加全阻发程的一多种动并L发出取机以型后门当和 测出应等转功高 速3常调 起量 选在转门 、速（准另率外开力动中最种，机且,-动发其最有如分等起开发其定功先。速率速后1工零始输择规速开电下N功一的部节而机的大是如的其大所１机动平效图为。动度动７６６·他发率测上值运，作，转入：定后功度力稳率m种２一载气加功某功可图整测示的机均功3稳４６５发和机率参动。定升。转仪温把速仪机６范，-（测）定比是种荷门速率一率以机试32部动的值率态/动转在-数机其，；表n度传器型所K围应或功；1运较单方，，运的参。测功方W分力转。（1测所机速怠都功转当为显（感内（示立内油器和N转就一法又使转大数功率法转车性速k功示使等速—保率动转保示8器。汽。即运w量和终，速可功。称发，小（的，和５５４４型标和0和为其均或发）持的惯速证出（按若油规～松转调电止２２８８然以能由为动其。如发又测的准转动自为某r动００００不一量超测测要被机格开。转/后初的于无机加因：动可试标m００００由i。过试试求测、加速突步n准）

第一章概论一、名词解释1. 汽车技术状况：定量测得的表征某一时刻汽车外观和性能的参数值总和。

如外观尺寸、功率、油耗、车速、转速。

2. 汽车故障：汽车部分或完全丧失工作能力的现象。

如不能起动、不能行驶。

3. 汽车工作能力：汽车按技术文件规定的使用性能指标，执行规定功能的能力。

4. 故障现象：故障的具体表现。

5 .汽车诊断：在不解体（或仅卸下个别小件）条件下，确定汽车技术状况或查明故障部位、原因进行的检测、分析与判断。

6. 诊断参数：供诊断用的，表征汽车、总成及机构技术状况的参数。

7. 诊断标准：对汽车诊断的方法、技术要求和限值的统一规定。

8. 诊断规范：诊断作业技术要求的规定。

9. 诊断周期：汽车诊断的间隔期。

10. 汽车检测：确定汽车技术状况或工作能力进行的检查和测量。

二、选择题1. 在不解体(或仅拆卸个别小件)条件下，确定汽车技术状况或查明故障部位、故障原因，进行的检测、分析和判断是（B ）A：汽车检测B：汽车诊断C：汽车维护2.（A）是确定汽车技术状况或工作能力进行的检查和测量。

A：汽车检测B：汽车诊断C：汽车维护3. 发动机功率和汽车的驱动力等属于汽车诊断参数中的（A ）类。

A：工作过程参数B：伴随过程参数C：几何尺寸参数4. 异响、振动和温度等是属于诊断参数中的（B ）类。

A：工作过程参数B、伴随过程参数C：几何尺寸参数5. 配合间隙和自由行程等是属于诊断参数中的（C ）类。

A：工作过程参数B：伴随过程参数C：几何尺寸参数6. 当发动机的有效功率和有效转矩低于额定值的（B）时，说明汽车的动力性变差。

A：90% B：75% C：50%7. 国产汽车的二级维护周期在（B ）范围。

A：1200～2000㎞B：10000～15000㎞C：50000～80000㎞8. 可以作为汽油机供给系的诊断参数的是（A）。

A：喷油器喷油压力B：车轮侧滑量C：车轮前束值9. 当诊断参数测量值处于（A）范围内时，表明诊断对象技术状况良好，无需维修便可继续运行。

《汽车检测与诊断技术》教学设计(教案)第一章：汽车检测与诊断技术概述1.1 汽车检测技术的意义和发展1.2 汽车诊断技术的原理和方法1.3 汽车检测与诊断技术在汽车维修行业中的应用第二章：汽车检测设备及使用2.1 汽车检测设备的分类和功能2.2 常用汽车检测设备的使用方法和操作技巧2.3 汽车检测设备的维护和保养第三章：汽车主要部件的检测与诊断3.1 发动机的检测与诊断3.2 变速器的检测与诊断3.3 制动系统的检测与诊断3.4 转向系统的检测与诊断第四章：汽车故障诊断方法与技术4.1 故障诊断方法概述4.2 故障诊断技术的基本步骤4.3 故障诊断常用工具和设备第五章：汽车故障案例分析与诊断5.1 汽车故障案例的收集与整理5.2 汽车故障案例的分析与诊断方法5.3 汽车故障案例的解决策略与经验总结第六章：发动机检测与诊断技术6.1 发动机性能参数的检测方法6.2 发动机电子控制系统的诊断技术6.3 发动机常见故障的诊断与修复第七章：变速器检测与诊断技术7.1 变速器性能参数的检测方法7.2 自动变速器诊断与修复技术7.3 手动变速器常见故障的诊断与修复第八章：制动系统检测与诊断技术8.1 制动系统性能参数的检测方法8.2 制动系统故障诊断与修复技术8.3 制动系统安全性能的提升与维护第九章：转向系统检测与诊断技术9.1 转向系统性能参数的检测方法9.2 转向系统故障诊断与修复技术9.3 转向系统舒适性与稳定性的优化第十章：汽车检测与诊断技术综合训练10.1 综合训练的目的与意义10.2 综合训练的内容与方法10.3 综合训练的评估与反馈第十一章：车身电子控制系统检测与诊断技术11.1 车身电子控制系统的组成与功能11.2 车身电子控制系统常见故障诊断与修复11.3 车身电子控制系统检测设备的使用与维护第十二章：新能源汽车检测与诊断技术12.1 新能源汽车概述及其检测需求12.2 新能源汽车关键部件的检测方法12.3 新能源汽车故障诊断与修复案例分析第十三章：汽车检测与诊断技术在维修中的应用13.1 汽车维修中检测与诊断的重要性13.2 汽车维修流程中检测与诊断的具体应用13.3 汽车维修案例分析与经验总结第十四章：汽车检测与诊断技术的发展趋势14.1 智能诊断技术的发展与应用14.2 数据分析在汽车检测与诊断中的应用14.3 未来汽车检测与诊断技术的创新方向第十五章：汽车检测与诊断技术实训项目15.1 实训项目的设计与目标15.2 实训项目的实施与指导15.3 实训项目的评估与反馈重点和难点解析本文档是《汽车检测与诊断技术》教学设计的全套教案，涵盖了从概述到实训项目的各个环节。

发动机性能检测与故障诊断
2. 1发动机动力性检测 2. 1.3发动机功率检测的原理
1． 测角加速度
转矩与角加速度的关系为：
上式表明， 发动机加速过程中， 在某一转速下的有效功率与该转速下的瞬时加 速度成正比。因此， 只要测出加速过程中的这一转速和对应的瞬时加速度， 即可求
出该转速下的有效功率。对于一定型号的发动机， 其转动惯量I为一常数， 如解放 CA10B型发动机的转动惯量为0.94438kg ·m2 。修正系数K的数值可通过台架对比试验
发动机气缸密封性可以通过测定气缸压力、进气歧管真 空度、气缸漏气量进行分析。就车检测气缸密封性时， 只要 检测上述参数中一项或两项， 就能足以说明问题。
发动机性能检测与故障诊断
2.2发动机气缸密封性检测 2.2. 1发动机气缸密封性评价指标
根据发动机气缸密封性检测方法的不同， 评价指标有气 缸压力、进气歧管真空度、气缸漏气量和曲轴箱窜气量。
注意：如果下降值低于表中所列， 说明断火之缸工作 不良。转速下降值愈小， 则单缸功率愈小， 当下降值等于
零时， 单缸功率也等于零， 即该缸完全不工作。
表2-
发动机性能检测与故障诊断
2. 1发 动机动力性检测
2.1.11 发 动 机 功 率 评 价 指 标
表2-2 单缸断火转速正常平均下降值
发动机性能检测与故障诊断
发动机 性能检测与故 障诊断
2.2发动机气缸密封 2.2.1性
发动机气缸密
封
检测 性评价指标
表2-4 常见 轿车发动机气缸压 力
发动机性能检测与故障诊断
2.2发动机气缸密封性检测 2.2. 1发动机气缸密封性评价指标
2． 进气歧管真空度 根据GB/T15746.2-1995《汽车修理质量检查评定标准 发动机大修》 的规定， 汽油发动机怠速时进气歧管真空度应 在57~70kPa范围内。发动机在怠速时， 进气歧管真空度波 动范围： 6缸汽油机不超过3kPa， 4缸汽油机不超过5kPa 。进 气管真空度随海拔高度升高而降低。在海拔1000m高度真空 度将降低10kPa左右。 因此， 检测真空度时应根据当地海拔 高度修正检测标准。

发动机故障检测教案第一章：发动机故障检测概述1.1 教学目标了解发动机故障检测的基本概念和重要性掌握发动机故障检测的基本流程和方法1.2 教学内容发动机故障检测的定义和作用发动机故障检测的基本流程发动机故障检测的方法和技术1.3 教学活动引入发动机故障检测的定义和作用讲解发动机故障检测的基本流程演示发动机故障检测的方法和技术1.4 教学评估问答环节：学生能够回答发动机故障检测的定义和作用实践环节：学生能够演示发动机故障检测的基本流程和方法第二章：发动机故障诊断工具与设备2.1 教学目标了解发动机故障诊断工具与设备的基本概念和作用掌握发动机故障诊断工具与设备的使用方法2.2 教学内容发动机故障诊断工具与设备的种类和功能发动机故障诊断工具与设备的使用方法和技巧2.3 教学活动引入发动机故障诊断工具与设备的种类和功能讲解发动机故障诊断工具与设备的使用方法和技巧2.4 教学评估问答环节：学生能够回答发动机故障诊断工具与设备的种类和功能实践环节：学生能够使用发动机故障诊断工具与设备进行实际操作第三章：发动机常见故障诊断与分析3.1 教学目标了解发动机常见故障的类型和原因掌握发动机常见故障的诊断与分析方法3.2 教学内容发动机常见故障的类型和原因发动机常见故障的诊断与分析方法3.3 教学活动引入发动机常见故障的类型和原因讲解发动机常见故障的诊断与分析方法3.4 教学评估问答环节：学生能够回答发动机常见故障的类型和原因实践环节：学生能够运用诊断与分析方法解决实际问题第四章：发动机故障检测与诊断案例分析4.1 教学目标了解发动机故障检测与诊断的实践应用掌握发动机故障检测与诊断的案例分析方法4.2 教学内容发动机故障检测与诊断的实践应用案例发动机故障检测与诊断的案例分析方法4.3 教学活动引入发动机故障检测与诊断的实践应用案例讲解发动机故障检测与诊断的案例分析方法4.4 教学评估问答环节：学生能够回答发动机故障检测与诊断的实践应用案例实践环节：学生能够运用案例分析方法解决实际问题第五章：发动机故障检测与诊断的注意事项5.1 教学目标了解发动机故障检测与诊断的安全性和规范性掌握发动机故障检测与诊断的注意事项5.2 教学内容发动机故障检测与诊断的安全性和规范性要求发动机故障检测与诊断的注意事项5.3 教学活动引入发动机故障检测与诊断的安全性和规范性要求讲解发动机故障检测与诊断的注意事项5.4 教学评估问答环节：学生能够回答发动机故障检测与诊断的安全性和规范性要求实践环节：学生能够遵守发动机故障检测与诊断的注意事项进行操作第六章：现代汽车诊断技术6.1 教学目标了解现代汽车诊断技术的发展趋势掌握现代汽车诊断技术的基本原理和方法6.2 教学内容现代汽车诊断技术的种类和发展趋势现代汽车诊断技术的基本原理和方法6.3 教学活动引入现代汽车诊断技术的种类和发展趋势讲解现代汽车诊断技术的基本原理和方法6.4 教学评估问答环节：学生能够回答现代汽车诊断技术的种类和发展趋势实践环节：学生能够运用现代汽车诊断技术进行实际操作第七章：发动机传感器检测与故障诊断7.1 教学目标了解发动机传感器的作用和种类掌握发动机传感器的检测与故障诊断方法7.2 教学内容发动机传感器的作用和种类发动机传感器的检测与故障诊断方法7.3 教学活动引入发动机传感器的作用和种类讲解发动机传感器的检测与故障诊断方法7.4 教学评估问答环节：学生能够回答发动机传感器的作用和种类实践环节：学生能够运用检测与故障诊断方法解决实际问题第八章：发动机电脑控制系统故障诊断8.1 教学目标了解发动机电脑控制系统的基本原理和结构掌握发动机电脑控制系统的故障诊断方法8.2 教学内容发动机电脑控制系统的基本原理和结构发动机电脑控制系统的故障诊断方法8.3 教学活动引入发动机电脑控制系统的基本原理和结构讲解发动机电脑控制系统的故障诊断方法8.4 教学评估问答环节：学生能够回答发动机电脑控制系统的基本原理和结构实践环节：学生能够运用故障诊断方法解决实际问题第九章：发动机故障检测与诊断的先进技术9.1 教学目标了解发动机故障检测与诊断的先进技术发展掌握发动机故障检测与诊断的先进技术应用9.2 教学内容发动机故障检测与诊断的先进技术种类和发展发动机故障检测与诊断的先进技术应用案例9.3 教学活动引入发动机故障检测与诊断的先进技术种类和发展讲解发动机故障检测与诊断的先进技术应用案例9.4 教学评估问答环节：学生能够回答发动机故障检测与诊断的先进技术种类和发展实践环节：学生能够运用先进技术应用解决实际问题第十章：发动机故障检测与诊断的综合实践10.1 教学目标培养学生综合运用发动机故障检测与诊断知识和技能的能力培养学生解决实际问题的综合实践能力10.2 教学内容发动机故障检测与诊断的综合实践案例学生分组讨论和实际操作10.3 教学活动引入发动机故障检测与诊断的综合实践案例学生分组讨论和实际操作10.4 教学评估问答环节：学生能够回答综合实践案例中的关键问题实践环节：学生能够团队合作，运用所学知识和技能解决实际问题重点和难点解析重点环节1：发动机故障检测的基本流程和方法补充说明：详细解释每个步骤的重要性和如何进行，例如如何准确收集故障现象、如何解读故障码、如何进行故障树分析等。

管真空波形中必然隐含着丰富的与迸排气有关机构的性能信息，如配气机构、气门与活塞环等密封元件
重点介绍：
的参数变化。这必然会反映到进气歧管波形上，这样我们可以通过分析这一波形的办法实现本应拆卸发
发动机歧管真空 动机才能解决的问题，实现不解体检测。对于 D 型电控燃油喷射系统，过气压力还是计算机计量喷油量 波形、压缩压力、 的重要参数。
机异响检测的原理和步骤。
发动机主要零部件的检测工艺步骤和工艺要求。
教学难点
发动机主要零部件的检测工艺步骤和工艺要求。
教学方法及手段 导入、讲授、演示、多媒体
课外作业
1、 气缸工作压缩压力的测试原理是什么？测试时如何接线？ 2、 无分电器点火系统的点火波形有什么特点？ 3、卡尔曼涡流式空气流量计的工作原理？如何判断它是否正常工作？
本讲主要教学内容
由Hale Waihona Puke 动机主要零 部件故障诊断、 检测导入本讲内 容
引题：汽车发动 机动力性下降的 原因分析。
重点介绍：
一、活塞连杆组的装合 1、活塞连杆组的检验 （1）活塞裙-------许多活塞裙制成椭圆形，其短轴在活塞销轴线方向上。活塞圆度的检验，应在圆
度检验仪上进行。其圆度值是 0.40； （2）活塞环-------用塞尺检查活塞环与环槽的侧隙：新装时侧隙为 0.02～0.05mm，达到 0.15mm
知识点：
能力点：
掌握发动机活塞连杆组、发动机点火系；电控 学会活塞连杆组检测；发动机点火系检测；电控汽油喷
汽油喷射系统及主要部件、进气歧管真空波 射系统检测；进气歧管真空波形测试；压缩压力判断；
形、压缩压力判断、柴油机喷油压力波形、发 柴油机喷油压力波形检测；空气流量传感器检测；发动

航空发动机故障检测与诊断技术综述航空发动机作为飞机的心脏，它的性能对于飞机的整体性能至关重要。

航空发动机故障是造成飞行安全事故的主要原因之一。

因此，航空发动机故障检测和诊断技术的研究一直是航空工业的热点之一。

本文将从航空发动机故障检测和诊断技术的现状、发展趋势、优缺点以及未来发展方向等方面进行综述分析。

一、航空发动机故障检测和诊断技术的现状1.传统方法传统的航空发动机故障检测和诊断方法主要依靠人工进行。

操作人员通过航空发动机的运转声音、漏油情况、航行数据等手段来判断发动机的状态。

这种方法虽然简单易行，但是因为人的主观性，误判率高，同时也存在着不能发现潜在问题、不能及时准确判断问题症结等缺点。

2.基于故障树的方法基于故障树的方法是一种较为常用的故障诊断方法。

它采用图形化方式表示发动机各部件之间的关系，通过对树状结构的分析，可以快速定位故障，有效减少了故障诊断时间。

但是这种方法也存在着信息预处理和数据分析的困难等问题。

3.基于模型的方法基于模型的方法是一种比较先进的故障检测和诊断技术。

模型通过对发动机进行建模，模拟发动机在不同工作状态下的性能数据，再通过对比计算模型与实际数据之间的差异来诊断故障。

这种方法精度高，能够发现潜在问题，但是也对建模的要求较高，同时需要耗费大量时间来建立模型。

二、航空发动机故障检测和诊断技术的发展趋势1.无人驾驶飞机随着无人驾驶飞机的发展，自动化检测和诊断技术将会逐渐成为航空发动机故障检测的主流方法。

无人驾驶飞机具有自动飞行、自动控制等特点，能够实现对发动机状态的实时监测和故障诊断。

2.大数据对于航空发动机来说，产生的数据量是相当可观的，传统的人工判断很难完全解决发动机故障检测和诊断的问题。

因此，利用大数据技术对海量数据进行分析，挖掘出其中的规律，通过机器学习算法对数据进行分类、维度降低等方法将成为未来的发展趋势。

3.智能化智能化是未来航空发动机故障检测和诊断技术的必然趋势。

发动机抖动的故障诊断及排除目录第一章绪论 21.1 发动机抖动的类型21.2 发动机抖动的产生机理 31.3 本文论述的主要内容 3第二章发动机怠速抖动的故障诊断及排除 42.1发动机怠速抖动的定义42.2发动机怠速抖动的原因42.3怠速抖动的诊断方法82.4发动机怠速抖动的常见系统故障排除9第三章发动机起步抖动的故障诊断及排除 173.1 故障描述173.2汽车起步时发动机抖动的原因183.3汽车离合器摩擦力矩不稳定对起步抖动的影响18 3.4汽车离合器摩擦力矩不稳定对起步抖动的影响19 3.5起步抖动与摩擦系数的关系及解决方案20第四章发动机制动抖动的故障诊断234.1发动机制动抖动的论述234.2制动性能参数分析 234.3制动抖动的产生根源23第五章发动机运转抖动的故障诊断及排除 255.1发动机运转抖动的描述255.2发动机高速运转时的抖动或跳动现象、原因及解决办法26第六章全文总结及展望266.1 全文总结: 266.2 不足与展望26致谢28参考文献29第一章绪论1.1 发动机抖动的类型自发动机诞生以来,改善其动力性能、提高经济性、舒适性、降低其抖动强度,一直是从事发动机设计人员努力的目标。

但是采用曲柄连杆机构的发动机,由于结复杂、气缸的做功过程不连续,其惯性力和气压力都具有强烈的冲击和宽频带激作用;此外,发动机还有各种系统和部件,它们存在各式各样的作用力。

所以,由此产生的发动机抖动,其特点是多振源、宽频带、形态复杂、不可能用一种抖动类型加以概括,本文重点介绍发动机的四种常见抖动故障和排除方法。

1.1.1 怠速抖动汽车发动机怠速抖动是实际运用中的一个难题。

讨论了发动机机体正常振动时的激振源和振动形式, 并运用机械振动理论, 研究了怠速抖动时它们的变化。

指出, 由于发动机的各种故障会引起个别气缸气体作用力减小, 导致总的反倒力矩平衡性恶化, 致使发动机横向摆动加大, 出现怠速抖动。

1.1.2起步抖动起步抖动是汽车常见的一种故障,具体表现为:在汽车起步时尽管缓慢抬高离合器踏板,缓慢踩下加速踏板,但在结合离合器时汽车不是平稳的起步加速,而是断续接通动力,且出现全车振动,有明显的冲撞感觉。
