输电线路综合在线监测系统设计

架空输电线路在线监测设计技术导则随着电力系统的快速发展和智能化的需求，架空输电线路在线监测技术变得愈发重要。

传统的定期巡检方式对于大规模的电网来说效率较低，并且无法实时监测线路的状态和性能。

因此，通过使用在线监测技术，可以实现对电网输电线路的全面监测和故障预警，从而提高电网的可靠性和运行效率。

本导则的目的是为电网运营商、电力系统设计师和监测设备厂商提供设计架空输电线路在线监测系统的技术要求和指导原则。

通过按照本导则进行设计和实施，可以确保在线监测系统的性能和功能符合运营和监测需求。

具体而言，本导则将涵盖以下内容：在线监测系统的原理和工作方式；测量参数和监测指标的选择；监测设备的选型和布置；数据采集和处理方法；故障诊断与预警机制；线路状态评估和操作决策支持。

通过遵循本导则的指导原则，可以有效提高架空输电线路在线监测系统的设计和实施水平，从而保障电网的安全和稳定运行。

同时，本导则也为相关行业提供了参考和借鉴，促进了在线监测技术在电力系统中的推广和应用。

1.安全性在线监测系统的设计应首先考虑安全性。

确保系统能够准确地监测和识别输电线路的异常情况，及时采取相应的措施，避免发生安全事故。

2.可靠性在线监测系统应具备高可靠性，能够长时间稳定运行并提供准确可靠的数据。

系统应设计合理的冗余机制，以防止单点故障导致监测系统失效。

3.实时性在设计过程中应考虑实时性需求，使监测系统能够及时响应线路异常情况，并通过快速准确的数据传输，实现实时监测与预警。

4.精确性在线监测系统应具备高精确性，能够确切地判断并定位线路异常情况，避免误报或漏报现象的发生。

相关算法和数据处理方法应具备足够的准确性与可信度。

5.兼容性在线监测系统应考虑与现有输电线路设备和系统的兼容性。

确保监测系统能够与现有设备无缝集成，不对其正常运行产生干扰或影响。

6.灵活性在线监测系统的设计应具备一定的灵活性，能够适应不同类型的输电线路、监测需求和环境条件。

输电线路在线监测设计规程一、引言输电线路是电力系统的重要组成部分，为确保输电线路的安全稳定运行，需要进行在线监测。

在线监测可以实时获取线路的运行状态，及时发现异常，预防事故的发生。

本设计规程旨在提供输电线路在线监测的设计规范，以确保设计的合理性和可行性。

二、监测系统布置1.线路选择：选择具有一定代表性的重要、关键的输电线路作为在线监测的对象，确保监测效果的准确性和可靠性。

2.监测点布置：根据线路的特点和需求，合理选择监测点的位置，覆盖线路的关键部位和容易发生故障的区域。

3.传感器选择：根据线路参数的特点，选择合适的传感器，并确保其测量精度符合要求。

4.数据传输：选择可靠的数据传输方式，如无线通信、有线通信等，确保数据的实时性和准确性。

5.数据存储：建立完善的数据存储系统，对数据进行分类、分析和管理，提供统计分析和查询功能。

三、监测参数及阈值设置1.监测参数：根据线路的特性和运行要求，选择合适的监测参数，包括电流、电压、温度、振动等，以全面了解线路的运行状态。

2.阈值设置：根据线路的设计要求和实际情况，设置适当的监测阈值，一旦超过或接近阈值，及时预警和报警。

3.报警策略：根据不同的报警级别，确定相应的报警策略，包括报警方式、报警人员、报警时限等，确保报警的及时性和准确性。

四、监测数据分析与评估1.数据分析：通过对监测数据的分析，及时发现线路异常和故障，分析故障原因，为线路的维护和运维提供依据。

2.评估指标：制定相应的评估指标，对线路的运行状态进行评估，包括可靠性指标、经济性指标、安全性指标等，为线路的优化和改进提供依据。

五、故障处理与维护1.报警处理：一旦发生报警，及时响应并采取相应的措施，进行紧急处理，以避免事故的发生。

2.故障维护：对线路进行定期的故障维护和预防性检修，确保线路的安全可靠运行。

3.数据质量控制：对线路监测数据进行验证和校验，确保数据的准确性和可靠性。

六、安全管理1.安全保护措施：在设计和施工过程中，应制定安全保护措施，确保人员的安全和设备的正常运行。

输电线在线监测技术方案随着电力系统的发展和扩张，输电线路的安全运行变得越来越重要。

为了确保输电线路的稳定运行，及时发现和解决问题，输电线在线监测技术被广泛应用。

本文将介绍一种基于传感器和物联网技术的输电线在线监测技术方案。

一、传感器选择与布置1.温度传感器：温度是判断输电线路运行状态的重要指标之一、可选择高精度的温度传感器，如红外线测温传感器，将其布置在输电线路的关键位置，如高温易发生的导线接头处。

2.湿度传感器：湿度和输电线路的绝缘性能密切相关。

选择高精度的湿度传感器，如电容式湿度传感器，将其布置在需要关注的位置，如接地线和绝缘子。

3.振动传感器：输电线路的振动情况可以反映线路的杆塔结构状态和导线的张力状态。

选择合适的振动传感器，如加速度传感器，将其布置在杆塔和导线附近。

4.电压传感器：电压传感器可以实时监测输电线路的电压波动情况，及时发现电压异常。

可选择高精度的电压传感器，如电压互感器，将其布置在变电站等关键位置。

5.电流传感器：电流传感器可以实时监测输电线路的电流变化，判断输电线路的负荷情况。

可选择高精度的电流传感器，如磁电流传感器，将其布置在导线附近。

二、数据采集与传输将各种传感器采集到的数据通过物联网技术进行实时采集和传输。

具体实施方案如下：1.建立传感器与数据采集设备之间的有线或无线连接，确保传感器可以将采集到的数据传输给数据采集设备。

2.数据采集设备将采集到的数据进行处理和分析，提取有价值的信息。

3.通过物联网技术，将处理后的数据传输给数据存储与处理平台。

4.在数据存储与处理平台上对数据进行存储、分析和展示，为运维人员提供相关的监测数据和实时报警信息。

三、监测系统的建设与应用基于以上传感器选择与数据采集传输方案，可以建设一个完整的输电线在线监测系统。

具体步骤如下：1.设计和建设数据采集与传输设备，包括传感器、数据采集设备和数据传输设备。

2.部署传感器，确保其在关键位置采集到的数据准确可靠。

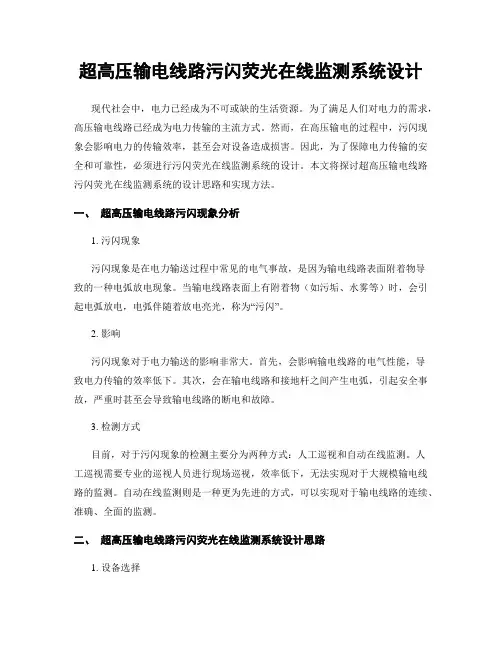

超高压输电线路污闪荧光在线监测系统设计现代社会中，电力已经成为不可或缺的生活资源。

为了满足人们对电力的需求，高压输电线路已经成为电力传输的主流方式。

然而，在高压输电的过程中，污闪现象会影响电力的传输效率，甚至会对设备造成损害。

因此，为了保障电力传输的安全和可靠性，必须进行污闪荧光在线监测系统的设计。

本文将探讨超高压输电线路污闪荧光在线监测系统的设计思路和实现方法。

一、超高压输电线路污闪现象分析1. 污闪现象污闪现象是在电力输送过程中常见的电气事故，是因为输电线路表面附着物导致的一种电弧放电现象。

当输电线路表面上有附着物（如污垢、水雾等）时，会引起电弧放电，电弧伴随着放电亮光，称为“污闪”。

2. 影响污闪现象对于电力输送的影响非常大。

首先，会影响输电线路的电气性能，导致电力传输的效率低下。

其次，会在输电线路和接地杆之间产生电弧，引起安全事故，严重时甚至会导致输电线路的断电和故障。

3. 检测方式目前，对于污闪现象的检测主要分为两种方式：人工巡视和自动在线监测。

人工巡视需要专业的巡视人员进行现场巡视，效率低下，无法实现对于大规模输电线路的监测。

自动在线监测则是一种更为先进的方式，可以实现对于输电线路的连续、准确、全面的监测。

二、超高压输电线路污闪荧光在线监测系统设计思路1. 设备选择超高压输电线路污闪荧光在线监测系统的核心部分是荧光监测设备。

荧光监测设备需要具备高精度、高灵敏度、高可靠性等特点。

同时，为了实现在线监测，设备还需要支持远程控制和数据传输。

目前市场上有一些荧光监测设备，如FLIR公司的UFED系列、PREX公司的FD1系列等，这些设备可以满足在线监测的要求。

2. 系统构架超高压输电线路污闪荧光在线监测系统主要包括两个部分：监测设备和数据分析系统。

监测设备通过荧光监测技术实现对于输电线路的连续监测。

数据分析系统通过对监测数据的采集、预处理、分析和存储等步骤，实现对于输电线路污闪现象的识别和分析。

输电线路在线监测系统的设计与实现随着电力系统的不断发展和社会对电能质量的要求越来越高，输电线路的安全运行以及故障及时处理成为了十分重要的问题。

传统的电力线路监测方法主要依靠人工巡检，工作效率低、监测覆盖面窄以及存在漏检等问题。

开发一种可靠、高效的输电线路在线监测系统变得尤为重要。

本文将结合目前的技术水平，设计一种在线监测系统，并讨论其实现方案。

一、系统设计方案1.1 监测参数输电线路运行中存在多种可能的故障和隐患，因此在线监测系统需要监测的参数也较多，主要包括：电流、电压、温度、湿度、风速、线路振动以及机械应力等。

这些参数的监测可以有效地发现输电线路的异常情况，为及时排除故障提供数据支持。

1.2 数据传输在线监测系统需要将采集到的数据传输至监控中心或者云端服务器进行实时处理和存储。

为了保证数据传输的稳定和可靠，可以采用有线或者无线的通信方式，比如使用光纤、微波通信等技术。

1.3 数据处理传输过来的监测数据需要进行处理和分析，以便及时发现线路的异常情况。

数据处理可以采用机器学习算法、故障模式识别算法等技术，通过建立合理的数学模型，提高线路异常情况的识别精度。

1.4 报警系统当在线监测系统发现线路出现异常情况时，需要及时向操作人员发出警报。

报警系统可以采用声音、光纤、短信等多种方式，以确保相关人员在第一时间能够了解到故障情况。

1.5 动作控制在线监测系统还需要具备一定的动作控制功能，当监测到线路出现异常情况时，可以自动执行相关的控制命令，以减小事故对系统的影响。

2.1 传感器在线监测系统的核心是数据的采集，而数据的采集需要依靠各类传感器。

对输电线路来说，可以选择电流传感器、电压传感器、温度传感器、湿度传感器、风速传感器等多种传感器。

这些传感器需要具备高精度、高可靠性、抗干扰能力强等特点。

三、系统性能评估为了验证设计和实现的在线监测系统的有效性，需要对其进行性能评估。

性能评估主要包括以下几个方面：3.1 系统稳定性在线监测系统需要具备较高的稳定性，能够稳定地运行在各种环境条件下。

智能电网·高压输电线路状态在线监测系统一系统简介随着国家电力建设的发展，电网规模不断扩大，在复杂地形条件下的电网建设和设备维护工作也越来越多，输电线路的巡检和维护越来越表现出分散性大、距离长、难度高等特点。

因此对输电线路本体、周边环境以及气象参数的智能化远程监测成为智能电网改造的重要工作。

输电线路在线监测系统是智能电网输电环节的重要组成部分，是实现输电线路状态运行、检修管理、提升生产运行管理精益化水平的重要技术手段。

STC_OLMS系列输电线路状态在线监测系统电子测量、无线通讯、太阳能新能源技术及软件技术等实现对导线覆冰、导线温度、导线弧垂、导线微风振动、导线舞动、次档距震荡、导线力、绝缘子串风偏（倾斜）、杆塔应力分布、杆塔倾斜、杆塔振动、杆塔基础滑移、绝缘子污秽、环境气象、图像（视频）、杆塔塔材被盗等状况的实时在线监测，预防电力线路重大事故灾害的发生。

系统采用模块化设计，可以独立使用，也可自由组合，功能模块组合如下图所示：二技术标准1、Q/GDW 242-2010《输电线路状态监测装置通用技术规》2、Q/GDW 243-2010《输电线路气象监测装置技术规》3、Q/GDW 244-2010《输电线路导线温度监测装置技术规》4、Q/GDW 245-2010《输电线路微风振动监测装置技术规》5、Q/GDW 554-2010《输电线路等值覆冰厚度监测装置技术规》6、Q/GDW 555-2010《输电线路导线舞动监测装置技术规》7、Q/GDW 556-2010《输电线路导线弧垂监测装置技术规》8、Q/GDW 557-2010《输电线路风偏监测装置技术规》9、Q/GDW 558-2010《输电线路现场污秽度监测装置技术规》10、Q/GDW 559-2010《输电线路杆塔倾斜监测装置技术规》11、Q/GDW 560-2010《输电线路图像视频监测装置技术规》12、Q/GDW 561-2010《输变电设备状态监测系统技术导则》13、Q/GDW 562-2010《输变电状态监测主站系统数据通信协议》14、Q/GDW 562-2010《输电线路状态监测代理技术规》15、GB 191 包装储运图示标志16、GB 2314 电力金具通用技术条件17、GB 2887—2000 电子计算机场地通用规18、GB 4208—93 外壳防护等级（IP代码）19、GB 6388 运输包装图示标志20、GB 9361 计算站场地安全要求21、GB 9969.1 工业产品使用说明书总则22、GB 11463—89 电子测量仪器可靠性试验23、GB 12632—1990 单晶硅太阳电池总规24、GB 50545－2010 110kV～750kV架空输电线路设计规25、GB/T 2317.2—2000 电力金具电晕和无线电干扰试验26、GB/T 2423.1—2001 电工电子产品环境试验第2部分：试验方法试验A：低温27、GB/T 2423.2—2001 电工电子产品环境试验第2部分：试验方法试验A：高温28、GB/T 2423.4—1993 电工电子产品基本环境试验规程试验Db：交变湿热试验方法29、GB/T 2423.10—1995 电工电子产品环境试验第二部分：试验方法试验Fc和导则：振动（正弦）30、GB/T 3797－2005 电气控制设备31、GB/T 3859.2－1993 半导体变流器应用导则32、GB/T 3873－1983 通信设备产品包装通用技术条件33、GB/T 6587.6—86 电子测量仪器运输试验34、GB/T 6593 电子测量仪器质量检验规则35、GB/T 7027－2002 信息分类和编码的基本原则与方法36、GB/T 9535－1998 地面用晶体硅光伏组件设计鉴定和定型37、GB/T 14436 工业产品保证文件总则38、GB/T 15464 仪器仪表包装通用技术规39、GB/T 16611—1996 数传电台通用规40、GB/T 16723－1996 信息技术提供OSI无连接方式运输服务的协议41、GB/T 16927.1 高电压试验技术第一部分：一般试验要求42、GB/T 17179.1－2008 提供无连接方式网络服务的协议第1部分：协议规43、GB/T 17626.2—1998 电磁兼容试验和测量技术静电放电抗扰度试验44、GB/T 17626.3—1998 电磁兼容试验和测量技术射频电磁场辐射抗扰度试验45、GB/T 17626.8—1998 电磁兼容试验和测量技术工频磁场抗扰度试验46、GB/T 17626.9—1998 电磁兼容试验和测量技术脉冲磁场抗扰度试验47、GB/T 19064－2003 家用太阳能光伏电源系统技术条件和实验方法48、QX/T 1—2000 Ⅱ型自动气象站49、YD/T 799—1996 通信用阀控式密封铅酸蓄电池技术要求和检验方法50、DL/T 548 电力系统通信站防雷运行管理规程51、DL/T 741—2010 架空送电线路运行规程52、DL/T 5154—2002 架空送电线路杆塔结构设计技术规定53、DL/T 5219—2005 架空送电线路基础设计技术规定54、QJ/T 815.2－1994 产品公路运输加速模拟试验方法三、系统电源及通讯1、监测装置电源实现（1）监测装置采用太阳能对蓄电池浮充的方式进行供电，对日照照射相对较弱地区也可同时采用太阳能及风能对蓄电池进行充电的方式进行供电。

三维可视化输电线路在线监管系统设计与实现发布时间：2023-03-06T08:04:15.650Z 来源：《城镇建设》2022年20期作者：武兆亮[导读] 随着现代电网建设的加快，稳定、可靠、高效、智能的电力系统将成为未来的发展趋势。

因此，根据智能输电质量的要求，如何提高电网的管理水平成为当前思考的重点。

武兆亮国网山西省电力公司超高压变电分公司山西太原 030032摘要：随着现代电网建设的加快，稳定、可靠、高效、智能的电力系统将成为未来的发展趋势。

因此，根据智能输电质量的要求，如何提高电网的管理水平成为当前思考的重点。

随着现代信息技术的快速进步，三维可视化技术以其生动的场景和可视化的界面吸引了人们的关注，并被广泛应用于水文地质、智慧城市、交通监控等不同领域。

随着我国电网业务的加速推进，三维可视化技术逐渐进入电力工作者的视野。

通过三维可视化技术，可以将传统的输电线路设计、线路周围的景观、特定的地形和天气条件有效地连接起来，从而通过可视化界面完成对线路设计的影响，从而为电力设计人员提供准确的信息。

本文主要分析了输电线路三维可视化在线监测系统的设计与实现。

关键词：三维GIS技术；输电线路；状态监测；应用引言地理信息系统技术的有效应用为人们提供了一个三维空间，尤其是现代计算机技术和云计算技术的发展，为地理信息系统技术提供了一条全新的途径。

应用于输电线路检测，不仅可以模拟输电线路全貌，为输电线路状态监测创造有利条件，还可以实现对输电线路的全方位检修和维护，保证其运行质量。

1、输电线路初期设计输电线路施工过程主要包括初始阶段和施工阶段的设计。

首先，初步设计根据实地调查数据和实际情况分析和优化了该地区的线路选择和输电线路规划方案。

输电线路的选择对初始设计极为重要，只有选择最佳线路，才能保证项目质量、运营稳定性和建设投资。

目前阶段的初步设计是根据地形图选择线，并在进行实地调查、制图、计算等之前确定路线。

虽然这种方法可行，但实际工作中仍存在不足之处：（1）由于区域地形图的长度，无法及时更新内容，施工期间无法正确反映区域地形和水文，地图和实际工作中存在误差②地形图是按区域特征缩小比例绘制的，地形图对范围影响较小，可读内容有限，尤其是等高线、高程、距离等信息。
