第四章ANSYS接触分析与经典接触分析研究

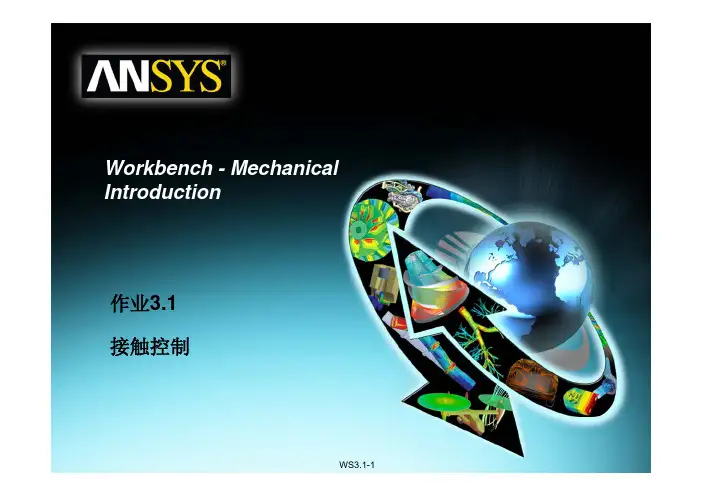

Workbench -Mechanical Introduction Introduction作业3.131接触控制作业3.1 –目标Workshop Supplement •作业3.1调查了一个简单组件的接触行为。

目的是为了说明由于不适当接触导致的刚体运动是怎么产生的。

•问题描述：问题描述–模型从一个简单Parasolid组件文件获得–我们的目标是在组件的各部件中建立接触，查看非对称加载对结果有何影响我们的目标是在组件的各部件中建接触，查看非对称加载对结果有何影响作业3.1 –假设Workshop Supplement •假设arm shaft 和side plate上的孔间的摩擦忽略不计，同样arm shaft 和stop shaft 之间的接触也忽略不计。

最后假设stop shaft固定在两个side plate之间。

之间Arm ShaftSide PlateSide PlatepStop Shaft作业3.1 –Project SchematicWorkshop Supplement •打开Project page（项目页）•通过“Units” 菜单确定：–Project单位设置为“US Customary (lbm, in, s, F, A, lbf, V).–选择“Display Values in Project Units”. . .作业3.1 –Project SchematicWorkshop Supplement1.在Toolbox（工具箱）中双击Static Structural建立新的分析系统1.2.Geometry上点击鼠标右键选择2在Import Geometry导入2.Contact_Arm.x_t文件作业3.1 –前处理Workshop Supplement3.双击Model打开Mechanical application.3.4.设置作业单位制系统：Units>U S Customary(in lbm lbf°F s V A)–Units > U.S Customary (in, lbm, lbf, F, s, V, A) 4.. . .作业3.1 –前处理Workshop Supplement5.在Connections上点击鼠标右键选择Rename Based on Definition5.•在各个部件彼此之间都定义了接触。

基于ANSYS软件的接触问题分析及在工程中的应用基于ANSYS软件的接触问题分析及在工程中的应用一、引言接触问题是工程领域中常见的一个重要问题，它在很多实际应用中都具有关键作用。

接触分析能够帮助工程师设计和改进各种产品和结构，从而提高其性能和寿命，减少故障和事故的发生。

ANSYS作为一款强大的工程仿真软件，提供了多种接触分析方法和工具，为工程师们解决接触问题提供了便利。

本文将重点介绍基于ANSYS软件的接触问题分析方法和其在工程中的应用。

二、接触问题的分析方法接触问题的分析方法主要包括两种：解析方法和数值模拟方法。

解析方法基于一系列假设和理论分析，能够给出理论解析解，但局限于简单的几何形状和边界条件。

数值模拟方法通过建立几何模型和边界条件，利用数值计算的方法求解接触过程的力学行为和变形情况，可以适用于复杂的几何形状和边界条件。

ANSYS软件采用的是数值模拟方法，它基于有限元法和多体动力学原理，可以使用接触元素来建立模型，模拟接触过程中的相互作用，得到接触点的应力、应变以及变形信息，从而分析接触的性能和行为。

接下来将介绍ANSYS软件中的接触分析方法和其在工程中的应用。

三、接触分析方法1. 接触元素：ANSYS软件提供了多种接触元素供用户选择，包括面接触元素、体接触元素和线接触元素。

用户可以根据具体的接触问题选择合适的接触元素，建立几何模型来模拟接触行为。

2. 接触定义：在ANSYS软件中，用户可以通过定义接触性质、接触参数和接触约束来描述接触问题。

接触性质包括摩擦系数、接触行为模型等；接触参数包括接触初始状态、接触刚度等；接触约束包括接触面间的约束条件等。

3. 接触分析：通过在ANSYS软件中建立模型，定义接触参数和加载条件，进行接触分析，得到接触点的应力、应变和变形信息。

可以通过分析结果来评估接触性能，发现可能存在的问题，并进行改进和优化。

四、ANSYS软件在工程中的应用1. 机械工程领域：在机械工程中，接触问题广泛存在于各种设备和结构中，如轴承、齿轮、支撑结构等。

Ansys接触分析接触问题是一种高度非线性行为，需要较大的计算资源，为了进行实为有效的计算，理解问题的特性和建立合理的模型是很重要的。

接触问题存在两个较大的难点：其一，在你求解问题之前，你不知道接触区域，表面之间是接触或分开是未知的，突然变化的，这随载荷、材料、边界条件和其它因素而定；其二，大多的接触问题需要计算摩擦，有几种摩擦和模型供你挑选，它们都是非线性的，摩擦使问题的收敛性变得困难。

一般的接触分类接触问题分为两种基本类型：刚体－柔体的接触，和柔体－柔体的接触，在刚体－柔体的接触问题中，接触面的一个或多个被当作刚体，（与它接触的变形体相比，有大得多的刚度），一般情况下，一种软材料和一种硬材料接触时，问题可以被假定为刚体－柔体的接触，许多金属成形问题归为此类接触，另一类，柔体－柔体的接触，是一种更普遍的类型，在这种情况下，两个接触体都是变形体（有近似的刚度）。

ANSYS接触能力ANSYS支持三种接触方式：点－点，点－面，和面－面，每种接触方式使用的接触单元适用于某类问题。

为了给接触问题建模，首先必须认识到模型中的哪些部分可能会相互接触，如果相互作用的其中之一是一点，模型的对应组元是一个结点。

如果相互作用的其中之一是一个面，模型的对应组元是单元，例如梁单元，壳单元或实体单元，有限元模型通过指定的接触单元来识别可能的接触匹对，接触单元是覆盖在分析模型接触面之上的一层单元，至于ANSYS使用的接触单元和使用它们的过程，下面分类详述。

点－点接触单元点－点接触单元主要用于模拟点－点的接触行为，为了使用点－点的接触单元，你需要预先知道接触位置，这类接触问题只能适用于接触面之间有较小相对滑动的情况（即使在几何非线性情况下）如果两个面上的结点一一对应，相对滑动又以忽略不计，两个面挠度（转动）保持小量，那么可以用点－点的接触单元来求解面－面的接触问题，过盈装配问题是一个用点－点的接触单元来模拟面－面的接触问题的典型例子。

接触问题(参考ANSYS的中文帮助文件)当两个分离的表面互相碰触并共切时,就称它们牌接触状态。

在一般的物理意义中,牌接触状态的表面有下列特点:1、不互相渗透；2、能够互相传递法向压力和切向摩擦力；3、通常不传递法向拉力。

接触分类:刚性体－柔性体、柔性体－柔性体实际接触体相互不穿透,因此,程序必须在这两个面间建立一种关系,防止它们在有限元分析中相互穿过。

――罚函数法。

接触刚度――lagrange乘子法,增加一个附加自由度(接触压力),来满足不穿透条件――将罚函数法和lagrange乘子法结合起来,称之为增广lagrange法。

三种接触单元:节点对节点、节点对面、面对面。

接触单元的实常数和单元选项设置:FKN:法向接触刚度。

这个值应该足够大,使接触穿透量小；同时也应该足够小,使问题没有病态矩阵。

FKN值通常在0.1~10之间,对于体积变形问题,用值1.0(默认),对弯曲问题,用值0.1。

FTOLN:最大穿透容差。

穿透超过此值将尝试新的迭代。

这是一个与接触单元下面的实体单元深度(h)相乘的比例系数XX省为0.1。

此值太小,会引起收敛困难。

ICONT:初始接触调整带。

它能用于围绕目标面给出一个“调整带”,调整带内任何接触点都被移到目标面上；如果不给出ICONT值,ANSYS根据模型的大小提供一个较小的默认值(＜0.03＝PINB:指定近区域接触范围(球形区)。

当目标单元进入pinball区时,认为它处于近区域接触,pinball区是围绕接触单元接触检测点的圆(二维)或球(三维)。

可以用实常数PINB调整球形区(此方法用于初始穿透大的问题是必要的) PMIN和PMAX:初始容许穿透容差。

这两个参数指定初始穿透范围,ANSYS 把整个目标面(连同变形体)移到到由PMIN和PMAX指定的穿透范围内,而使其成为闭合接触的初始状态。

初始调整是一个迭代过程,ANSYS最多使用20个迭代步把目标面调整到PMIN和PMAX范围内,如果无法完成,给出警告,可能需要修改几何模型。

《基于ANSYS软件的接触问题分析及在工程中的应用》篇一一、引言随着现代工程技术的快速发展，接触问题在各种工程领域中扮演着越来越重要的角色。

ANSYS软件作为一种强大的工程仿真工具，被广泛应用于解决各种复杂的工程问题，包括接触问题。

本文将详细介绍基于ANSYS软件的接触问题分析，并探讨其在工程中的应用。

二、ANSYS软件接触问题分析1. 接触问题基本理论接触问题是一种高度非线性问题，涉及到两个或多个物体在力、热、电等作用下的相互作用。

在ANSYS软件中，接触问题主要通过定义接触对、设置接触面属性、设定接触压力等参数进行模拟。

2. ANSYS软件中接触问题的分析步骤（1）建立模型：根据实际问题，建立相应的几何模型和有限元模型。

（2）定义接触对：在ANSYS软件中，需要定义主从面以及相应的接触类型（如面-面接触、点-面接触等）。

（3）设置接触面属性：根据实际情况，设置接触面的摩擦系数、粘性等属性。

（4）设定载荷和约束：根据实际情况，设定载荷和约束条件。

（5）求解分析：进行求解分析，得到接触问题的解。

3. 接触问题分析的难点与挑战接触问题分析的难点主要在于高度的非线性和不确定性。

此外，还需要考虑多种因素，如接触面的摩擦、粘性、温度等。

这些因素使得接触问题分析变得复杂且具有挑战性。

三、ANSYS软件在工程中的应用1. 机械工程中的应用在机械工程中，ANSYS软件被广泛应用于解决各种接触问题。

例如，在齿轮传动、轴承、连接件等部件的设计和优化中，ANSYS软件可以模拟出部件之间的接触力和应力分布，为设计和优化提供有力支持。

2. 土木工程中的应用在土木工程中，ANSYS软件可以用于模拟土与结构之间的接触问题。

例如，在桥梁、大坝、建筑等结构的分析和设计中，ANSYS软件可以模拟出结构与土之间的相互作用力，为结构的设计和稳定性分析提供依据。

3. 汽车工程中的应用在汽车工程中，ANSYS软件被广泛应用于模拟汽车零部件之间的接触问题。

a n s y s接触分析ansys 接触分析接触问题是一种高度非线性行为，需要较大的计算资源，为了进行实为有效的计算，理解问题的特性和建立合理的模型是很重要的。

接触问题存在两个较大的难点：其一，在你求解问题之前，你不知道接触区域，表面之间是接触或分开是未知的，突然变化的，这随载荷、材料、边界条件和其它因素而定；其二，大多的接触问题需要计算摩擦，有几种摩擦和模型供你挑选，它们都是非线性的，摩擦使问题的收敛性变得困难。

一般的接触分类接触问题分为两种基本类型：刚体─柔体的接触，半柔体─柔体的接触，在刚体─柔体的接触问题中，接触面的一个或多个被当作刚体，（与它接触的变形体相比，有大得多的刚度），一般情况下，一种软材料和一种硬材料接触时，问题可以被假定为刚体─柔体的接触，许多金属成形问题归为此类接触，另一类，柔体─柔体的接触，是一种更普遍的类型，在这种情况下，两个接触体都是变形体（有近似的刚度）。

ANSYS接触能力ANSYS支持三种接触方式：点─点，点─面，平面─面，每种接触方式使用的接触单元适用于某类问题。

为了给接触问题建模，首先必须认识到模型中的哪些部分可能会相互接触，如果相互作用的其中之一是一点，模型的对立应组元是一个结点。

如果相互作用的其中之一是一个面，模型的对应组元是单元，例如梁单元，壳单元或实体单元，有限元模型通过指定的接触单元来识别可能的接触匹对，接触单元是覆盖在分析模型接触面之上的一层单元，至于ANSTS使用的接触单元和使用它们的过程，下面分类详述。

点─点接触单元点─点接触单元主要用于模拟点─点的接触行为，为了使用点─点的接触单元，你需要预先知道接触位置，这类接触问题只能适用于接触面之间有较小相对滑动的情况（即使在几何非线性情况下）如果两个面上的结点一一对应，相对滑动又以忽略不计，两个面挠度（转动）保持小量，那么可以用点─点的接触单元来求解面─面的接触问题，过盈装配问题是一个用点─点的接触单元来模拟面─与的接触问题的典型例子。

ansys 接触分析详解ansys是一种广泛使用的有限元分析软件，可用于许多工程领域，包括接触问题的解决。

接触分析是模拟不同组件之间的接触和相互作用的过程，包括机械接触问题、磨损问题和摩擦问题等。

在这篇文章中，我们将深入探讨ansys接触分析的基础知识和应用。

首先，ansys的接触分析功能主要是基于两个主要的接触算法：拉格朗日法和欧拉法。

拉格朗日法是一种基于位移的方法，它根据接触点的相对位移计算接触力，并将其应用于固体上。

欧拉法是一种基于速度的方法，它通过基于刚体动力学计算接触力。

两种方法各有优缺点，应根据具体问题选择合适的方法。

接下来，我们将介绍ansys中用于接触分析的工具和技术：1. 接触配对：在模拟接触问题时，需要对参与接触的两个组件进行配对。

ansys可以自动完成这个过程，并且用户可以通过手动指定匹配方式来进行更精确的模拟。

2. 接触条件：ansys支持多种接触条件，包括无摩擦、粘滞、线性弹簧和非线性弹簧。

用户可以根据实际情况选择合适的接触条件，并根据需要进行调整。

3. 接触分析类型：ansys支持两种接触分析类型：静态接触分析和动态接触分析。

静态接触分析用于研究静止状态下的接触问题，而动态接触分析用于模拟动态接触问题，例如冲击和振动。

4. 接触网格：接触分析需要对网格进行紧密的划分，以准确地表示接触面的几何形状。

为此，ansys提供了多种接触网格工具，包括自动网格划分、手动网格划分和基于接触表面的划分。

用户可以根据需要使用这些工具。

5. 接触后处理：完成接触分析后，还需要进行结果的后处理。

ansys提供了多种接触后处理工具，例如接触力分布图、接触区域和应力分布。

用户可以使用这些工具对结果进行深入的分析。

最后，ansys接触分析的应用范围非常广泛，例如机械工程、航空航天、汽车、船舶、建筑和医疗设备等领域。

ansys的接触分析功能可以帮助工程师准确地模拟接触问题，并提供精确的结果，从而帮助他们做出更好的决策和设计。

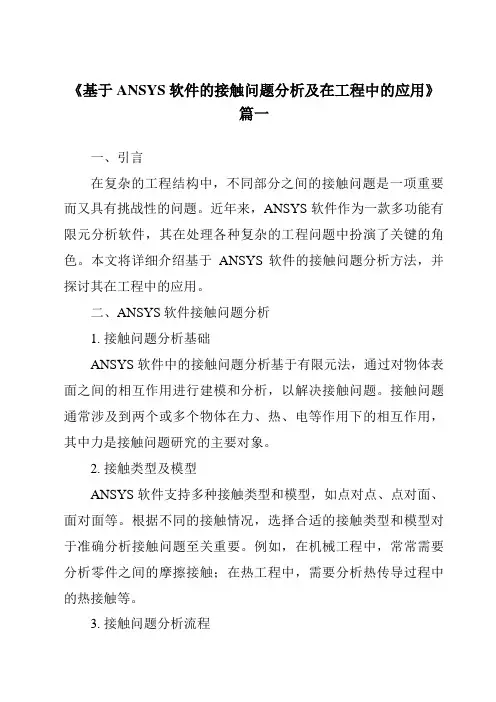

《基于ANSYS软件的接触问题分析及在工程中的应用》篇一一、引言在复杂的工程结构中，不同部分之间的接触问题是一项重要而又具有挑战性的问题。

近年来，ANSYS软件作为一款多功能有限元分析软件，其在处理各种复杂的工程问题中扮演了关键的角色。

本文将详细介绍基于ANSYS软件的接触问题分析方法，并探讨其在工程中的应用。

二、ANSYS软件接触问题分析1. 接触问题分析基础ANSYS软件中的接触问题分析基于有限元法，通过对物体表面之间的相互作用进行建模和分析，以解决接触问题。

接触问题通常涉及到两个或多个物体在力、热、电等作用下的相互作用，其中力是接触问题研究的主要对象。

2. 接触类型及模型ANSYS软件支持多种接触类型和模型，如点对点、点对面、面对面等。

根据不同的接触情况，选择合适的接触类型和模型对于准确分析接触问题至关重要。

例如，在机械工程中，常常需要分析零件之间的摩擦接触；在热工程中，需要分析热传导过程中的热接触等。

3. 接触问题分析流程使用ANSYS软件进行接触问题分析的流程包括建立模型、定义材料属性、划分网格、设置接触对、加载及求解等步骤。

其中，定义接触对是关键步骤之一，需要正确选择主从面、接触类型及模型等参数。

三、ANSYS软件在工程中的应用1. 机械工程在机械工程中，ANSYS软件被广泛应用于分析零件之间的摩擦接触、螺栓连接等工程问题。

通过建立精确的有限元模型，可以预测零件在实际工作过程中的应力分布、变形等情况，为优化设计提供依据。

2. 热工程在热工程中，ANSYS软件可用于分析热传导过程中的热接触问题。

例如，在电子设备散热设计中，通过ANSYS软件分析不同材料之间的热传导及热阻抗，可以优化散热结构，提高设备的性能和寿命。

3. 土木工程在土木工程中，ANSYS软件可用于分析建筑物、桥梁等结构在地震、风载等作用下的动力响应及结构稳定性。

通过建立结构的有限元模型，可以预测结构的变形、应力分布等情况，为结构设计和抗震设计提供依据。

对于接触面的选择的指导原则：1、对于点对面有：1）如果一个面的接触部分四平的或凹的，另一个面的接触部分是尖的或凸的，则平、凹面是目标面。

2）如果两个面都是平的，则任意选择3）如果两个面都是凸的，则较平的的面作为目标面。

4）如果一个接触部分有尖边，另一个没有，则有尖边的面作为目标面。

平的通常为2、对于面对面有：1）如果一个凸面与一个平面或凹面接触，平面或凹面是目标面；2）如果一个面比另一个面硬，则较硬的面应该为目标面；3）如果一个面比另一个面大，则较大的面应该为目标面；4）如果一个面上的网格比较粗，另一个面的网格较细，则较粗的面应该是目标面；5）如果一个面是高阶，另一个面是低阶，低阶面应该是目标面。

总结:弱小的、宽容的、差的通常为目标面3、接触单元常数（ ET,K,169 !K - 指定的单元编号 ET,K+1,172）目标单元（刚性）——targe 169 or targe 170Targe 单元的实常数有：R1、R2 定义目标单元几何形状CONTA单元的实常数包括：No. Name Description1 R1 Target circle radius（刚性环半径）2 R2 Superelement thickness（单元厚度）*3 FKN Normal penalty stiffness factor（法向接触刚度因子）*4 FTOLN Penetration tolerance factor（最大允许的穿透）*5 ICONT Initial contact closure（初始闭合因子）6 PINB Pinball region（“Pinball”区域）*7 PMAX Upper limit of initial allowable penetration（初始穿透的最大值）*8 PMIN Lower limit of initial allowable penetration（初始穿透的最小值）*9 TAUMAX Maximum friction stress（最大的接触摩擦）*10 CNOF Contact surface offset（施加于接触面的正或负的偏移值）11 FKOP Contact opening stiffness or contact damping*12 FKT Tangent penalty stiffness factor（切向接触刚度）13 COHE Contact cohesion（滑动抗力粘聚力）14 TCC Thermal contact conductance（热接触传导系数）15 FHTG Frictional heating factor（摩擦耗散能量的热转换率）16 SBCT Stefan-Boltzmann constant17 RDVF Radiation view factor18 FWGT Heat distribution weighing factor19 ECC Electric contact conductance20 FHEG Joule dissipation weight factor21 FACT Static/dynamic ratio（静摩擦系数和动摩擦系数的比率）22 DC Exponential decay coefficient（摩擦衰减系数）23 SLTO Allowable elastic slip24 TNOP Maximum allowable tensile contact pressure25 TOLS Target edge extension factor附注：+值作为比例因子，-值作为绝对值；带*号的实常数比较重要，关乎接触分析的收敛；一般实常数可为缺省值。

ANSYS接触分析ANSYS是一种广泛使用的工程仿真软件，能够进行各种工程问题的数值分析和模拟。

接触分析是ANSYS中的一种重要分析方法，用于研究和评估两个或多个物体之间的接触行为。

接触分析在机械、土木、汽车、航空航天等领域都有广泛应用，在设计和优化工程系统时提供了重要指导。

接触分析的基本原理是通过建立接触面上的接触条件和力学行为模型，来预测接触过程中的应力、应变和接触面的变形情况。

使用接触分析可以评估接触面上的压力分布、接触面的形状变化、摩擦力和接触面之间的滑动行为等。

接触分析能够帮助工程师优化设计，提高系统可靠性和效率。

ANSYS提供了多种接触分析方法，包括接触与非线性分析（contact and nonlinear analysis）、接触单元分析（contact element analysis）和基于拉格朗日和欧拉方法的接触分析（Lagrange and Euler contact analysis）等。

不同的方法适用于不同的接触问题，例如铰链接触、摩擦接触和完全粘连接触等。

在进行接触分析时，首先需要定义接触区域，即两个或多个物体之间的接触面。

接触面可以是平面、曲面或曲线，可以通过CAD模型导入或手动创建。

接下来，需要定义接触材料的特性，包括弹性模量、泊松比和摩擦系数等。

然后，需要为接触面上的节点或单元分配合适的边界条件，例如约束条件和荷载。

最后，可以运行接触分析并获得结果。

ANSYS的接触分析模块提供了丰富的分析结果和可视化工具，可以帮助用户理解接触行为并进行设计优化。

常见的结果包括两个物体之间的接触面积、接触面的法向压力分布、接触区域的摩擦力和切向位移等。

通过分析这些结果，可以评估接触性能和接触界面的强度。

总结来说，ANSYS接触分析是一种重要的工程仿真方法，可以用于评估两个或多个物体之间的接触行为。

它能够帮助工程师优化设计，提高系统可靠性和效率。

通过定义接触区域、材料特性和边界条件，运行接触分析并分析结果，可以得到关于接触性能和接触界面强度的重要信息。

基于ANSYS软件的接触问题分析及在工程中的应用基于ANSYS软件的接触问题分析及在工程中的应用摘要：接触问题一直是工程领域中一个重要的研究课题，其涉及到材料力学、工程结构与设计等多个领域。

本文以ANSYS软件为工具，对接触问题进行分析，并探讨了在工程中的应用。

通过虚拟仿真与分析，可以有效地评估接触问题对于结构与材料性能的影响，优化设计方案，提高工程质量与安全性。

1.引言接触是指两个或多个物体之间产生的直接接触，是力学、机械工程、土木工程等领域中重要的研究课题。

接触问题的研究对于工程结构、材料力学等有着重要的意义。

然而，接触问题的分析与实验往往有一定的难度和限制，因此虚拟仿真成为了解决接触问题的有效手段。

ANSYS软件作为一款流行的有限元分析软件，可以通过建模、网格划分、求解等功能来模拟与分析接触问题，已经在工程实践中得到了广泛的应用。

2.接触问题的分析方法接触问题的分析方法主要包括数学解析、实验测试和虚拟仿真分析。

相较于数学解析和实验测试，虚拟仿真分析具有灵活、高效、低成本的优势。

利用ANSYS软件，可以建立有效的有限元模型，通过模拟力学行为和应力变化来分析接触问题。

在确定接触材料模型、接触界面条件等参数后，可以进行接触问题的仿真与分析，得到关键参数和结果。

3.接触问题的影响及应用接触问题在工程领域有着广泛的应用，并且对工程结构与材料性能有着重要的影响。

例如，在机械工程中，接触问题的分析可以帮助解决机械传动、轴承、齿轮等部件的接触磨损、疲劳寿命等问题。

在材料工程中，接触问题的分析可以评估接触界面的剪切力、应力集中、接触面变形等情况，为合理设计材料与接触表面提供依据。

在建筑工程中，接触问题的分析可以帮助解决地基与建筑物之间的接触问题，确保结构的稳定与安全。

4.案例分析以机械传动为例，通过ANSYS软件的虚拟仿真分析，可以确定接触点的接触区域、接触压力、摩擦力等参数，并计算出相关的应力、应变和变形情况。

ANSYS接触分析精华ANSYS是一款广泛应用于工程领域的有限元分析软件，可以帮助工程师进行各种结构和材料的力学性能分析。

在ANSYS中，接触分析是一个重要的模块，它可以模拟在不同物体之间的接触行为。

本文将介绍ANSYS接触分析的精华内容及其应用。

1. 接触分析的基本原理接触分析是通过建立不同物体之间的节点接触来模拟物体间的接触行为。

在ANSYS中，通过采用节点到节点的接触关系，来模拟物体之间的接触和相互影响。

接触分析的基本原理是基于虚功原理和平衡方程，利用迭代计算方法求解出物体之间的接触压力、接触应力分布、接触区域等参数。

2. 接触问题的分类在ANSYS中，接触问题可分为无接触和有接触两类。

无接触问题是指物体之间不存在接触行为，而有接触问题则包括有限元模型中物体间的相互接触。

有接触问题又可细分为针对不同接触类型的分析，如点对面接触、面对面接触或多物体接触等。

ANSYS提供了不同类型接触分析的功能模块，可以根据实际情况选择合适的接触类型进行模拟。

3. 接触分析的关键步骤3.1 几何建模：在进行接触分析前，需要首先进行几何建模。

ANSYS提供了丰富的几何建模工具，可以创建各种复杂形状的模型。

3.2 网格划分：在进行接触分析前，需要将模型进行网格划分。

合适的网格划分能够保证分析结果的准确性和计算效率。

3.3 材料属性定义：在ANSYS中，需要对物体的材料属性进行定义，包括材料的弹性模量、泊松比、压力限制等。

3.4 边界条件设定：在接触分析中，需要对物体的边界条件进行设定，包括约束条件和加载条件等。

3.5 接触参数设定：在进行接触分析前，需要对接触参数进行设定，如摩擦系数、接触模型类型等。

3.6 求解与后处理：设置好模型后，可以进行求解和后处理。

ANSYS提供强大的求解器用于求解接触问题，并可根据需要进行后处理和结果分析。

4. ANSYS接触分析的应用领域ANSYS接触分析广泛应用于机械、土木、航空航天、汽车等工程领域。

ANSYS接触类型分析ANSYS接触类型分析是指通过使用ANSYS软件进行接触问题的模拟和分析。

接触问题是工程和科学中一个非常重要的领域，包括各种材料之间的接触和摩擦现象。

接触类型分析可以用于研究材料之间的接触压力、接触应力、接触面形变等现象，对设计和优化接触表面的摩擦和力学性能具有重要意义。

在ANSYS中，接触类型分析可以通过以下几个步骤进行：1.几何建模：首先需要对接触系统进行几何建模。

这包括对接触物体的几何形状进行建模，并确定接触点的位置和接触面的形状。

在ANSYS中可以使用3D建模工具进行几何建模。

2.材料定义：接下来需要为接触物体定义其材料属性。

材料属性包括弹性模量、泊松比等力学特性。

在ANSYS中可以通过材料库或自定义材料参数来定义材料属性。

3.网格划分：在进行接触类型分析之前，需要对几何模型进行网格划分。

网格划分对接触分析结果的准确性和计算效率有很大影响。

ANSYS提供了不同类型和密度的网格生成工具，并根据需要选择适当的网格划分方法。

4.接触定义：在ANSYS中，可以通过多种方式定义接触类型。

最常用的是基于节点间的接触定义，即定义接触区域和接触材料的属性。

可以选择不同的接触模型，如无限平面接触、接触解脱接触等，以满足不同的接触问题需求。

5.边界条件：在进行接触类型分析时，需要定义适当的边界条件。

边界条件可以包括施加的力、位移限制等。

在ANSYS中，可以通过施加边界条件来模拟不同的工况和载荷情况。

6.求解器设置：在进行接触类型分析之前，需要选择合适的求解器，并设置相应的求解参数。

ANSYS提供了多种求解器选项，可以根据需要选择合适的求解器。

7.后处理：当接触类型分析计算完成后，可以进行后处理，包括结果的可视化、提取关键数据和分析结果。

ANSYS提供了丰富的后处理工具来分析和展示接触分析结果。

除了基本的接触类型分析，ANSYS还提供了一些高级功能和扩展模块，以满足复杂接触问题的模拟和分析需求。
