大中型拖拉机使用PPT课件

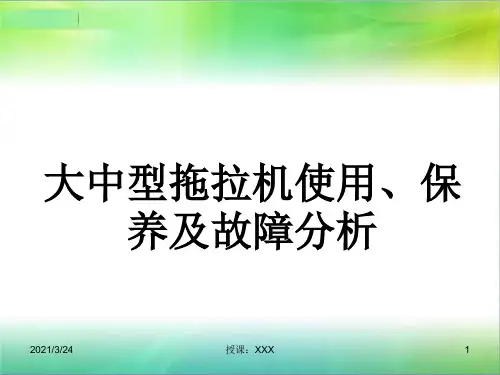

大中型拖拉机使用、保养及故障分析
2021/3/24
授课：XXX
1
一、课程目标
❖通过培训，使驾驶员及农机手熟悉大中型拖拉机及其配套机具的基本知识；懂得使用维护技术；具备排除简单故障的能力；实现安全作业。
2021/3/24
授课：XXX
2
二、课程对象
❖符合拖拉机驾驶证申请条件，从事田间作业的拖拉机驾驶员及农机手。
❖ 4.1清除拖拉机上的尘土和污泥，尤其是通气口、油尺、进气管道要保持清洁。
❖ 4.2检查油底壳机油是否在油尺刻度线范围内，不足添加。
❖ 4.3喷油泵和调整器内机油在拆下油液，检查螺钉后应从口中流出，不足时添加至孔中流出，然后拧紧螺钉。
2021/3/24
授课：XXX
10
❖ 4.4清理空气滤清器内积尘坛内灰尘，必要时每班多次清理。
2021/3/24
授课：XXX
16
❖1.2.3离合器总成的安装（视频8）
❖ 安装离合器总成时，应将离合器总成装在专用芯轴上，然后插入飞轮轴孔内，使离合器摩擦片总成处于中心位置，便于发动机和变速箱的连接。
2021/3/24
授课：XXX
17
❖2、变速箱的调整及保养
❖ 福田雷沃欧豹40系列拖拉机变速箱有8个前进档，4个倒档，主变速有4 个档位，分别是1、2、3、4档，副变速有3个档位，分别是高、低、倒。在使用当中，一般不需要调整。但拆装时要注意不要漏装自锁、互锁机构的钢球。（视频9）
❖ 4.5按润滑表规定的各点加注润滑脂。
❖ 4.6检查各仪表和灯光工作是否正常。
❖ 4.7检查拖拉机外部连接螺栓及螺母。
2021/3/24
授课：XXX

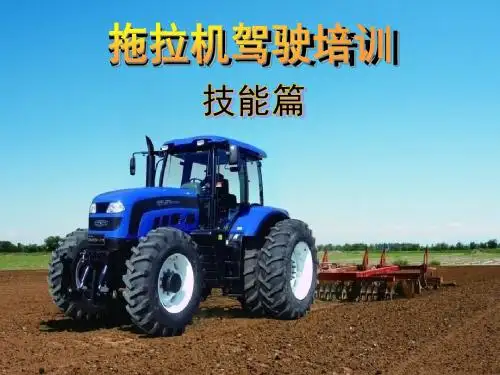

拖拉机驾驶培训_技能篇-PPT精选文档

7
一、基本驾驶技术
6.操纵离合器的技术要点
（1）操纵离合器的一般原则是“快离慢和”。即对离合器的分离要快，做到干净利落；结合要慢，做到平顺柔和无冲击。（2）驾驶时，不应把脚搁在离合器踏板上，以免引起分离杠杆和分离轴承加速磨损。（3）除了倒车挂接农具等特殊情况外，不应用半分离离合器的方法控制车速，以免离合器发热，加速摩擦片磨损。（4）双作用离合器只有两级离合器分离后才能操纵动力输出轴的结合和分离手柄。（5）在行驶作业过程中不可以用猛松离合器踏板的方法起步或冲越障碍。
开启动钥匙或开关手柄，让其退回到正常工作位置。
9
一、基本驾驶技术
8.发动机启动中的注意事项
（1）每次启动时间不超过10s。三次不能启动，应停止启动，
查明故障原因，排除故障后，再行启动。（2）启动时油门不宜过大，以免空转转速过高，加剧磨损。（3）对长期停放的拖拉机，启动前最好先转动曲轴数十转，以使润滑油及时流到润滑表面。（4）发动机启动后，应使发动机低速空转数分钟，待油压显示正常，水温升高到50℃左右，拖拉机方可起步。（5）冬季启动使用预热塞时，每次不应超过40s。（6）启动电机启动时，如出现空转、打齿等现象，应放松启动电钮停止启动，待2分钟以后再启动。
1.出车前的检查内容
（1）检查水箱是否有足够的水；（2）检查发动机油底壳的润滑油油面高度是否在正常高度范围内；（3）检查柴油箱的燃油是否足够，变速箱的齿轮油是否足够；（4）检查各管路系统是否有漏油、漏水现象；（5）检查各重要连接部件的螺栓等紧固件的紧固情况；（6）检查轮胎气压、皮带张紧度是否符合标准；（7）检查随车工具和备用件是否齐全；（8）检查电器、照明及信号灯是否完好；（9）检查转向盘的自由行程是否合适，制动是否可靠；（10）如不用液压系统和动力输出轴，应分别将它们的操纵手柄置于“分离”位置。

拖拉机驾驶员培训(课件)

注意事项
在使用拖拉机时，需要注意避免超载、超速、酒后驾驶等危险行为，确保人身和财产安全。同时，还需要定期对拖拉机进行保养和维修，保持其良好状态。
02 驾驶技能与操作要点
启动、起步与停车技巧
启动前检查
检查燃油、发动机油、冷却液等液位是否正常，轮胎气压是否合适，各部件是否紧固。
启动步骤
将变速杆置于空挡位置，拉起手刹，插入钥匙并打开电源，启动发动机。
拖拉机驾驶员培训课件
目录
• 拖拉机基本知识 • 驾驶技能与操作要点 • 道路交通安全法规与文明行车规范 • 农机具使用与保养知识 • 实际操作演练与考核评估 • 培训课程总结与展望
01 拖拉机基本知识
拖拉机概述与分类
拖拉机定义与功能
拖拉机是一种用于农业、林业、牧业等领域的动力机械，主要用于牵引和驱动各种农机具。
田间作业实际操作
耕地作业
01
掌握拖拉机耕地时的操作要领，包括耕作深度、速度控制等。
播种与施肥
02
学习使用拖拉机进行播种和施肥作业，确保种子和肥料的均匀
分布。
收获与运输
03
了解拖拉机在收获季节的使用方法，包括作物收割、运输和储
存等。
道路交通安全行驶模拟
交通规则与信号识别
熟悉道路交通规则，识别交通信号和标志标线。
拖拉机分类
根据用途、功率、结构等不同，拖拉机可分为手扶拖拉机、轮式拖拉机、履带拖拉机等多种类型。
拖拉机结构及工作原理
拖拉机主要结构
拖拉机由发动机、底盘、电气系统、液压系统等部分组成，其中发动机是拖拉机的动力来源。
拖拉机工作原理
拖拉机通过发动机产生动力，经过传动系统传递给驱动轮或履带，使拖拉机行驶。同时，拖拉机还可以通过液压系统驱动各种农机具进行作业。

拖拉机技术培训PPT课件

2.各种用途拖拉机的特点
一般用途拖拉机
一般用途拖拉机主要用于整地、播种、收获、运输及农田基本建设等作业，其特点是行走装置较宽、接地压力较低、地隙不高、轮（轨）距一般不调整或调整范围不大，具有良好的平地通过性、牵引性能和稳定性。
2.各种用途拖拉机的特点
水田拖拉机
水田拖拉机是适合在水稻田作业的一般用途拖拉机，主要用于整田、收获及运输等作业。其特点是装有水田行走装置（水田防滑轮或高花纹轮胎），在水田土壤上能发挥足够的牵引性能，具有良好的防陷、越埂通过性、转向操纵性和防泥水密封性。旋耕是耕田的主要作业方式，水田拖拉机应具有良好的旋耕作业性能，除在灌水状态的水田外，还应适应于水田旱耕及兼顾旱地作业。

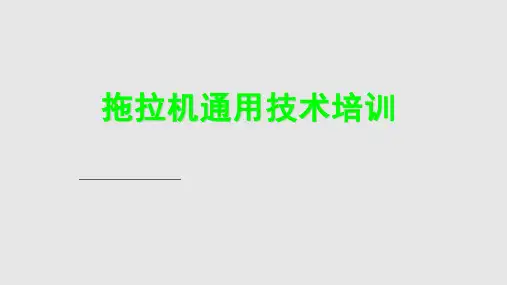

拖拉机通用技术培训
拖拉机--机械化农业
拖拉机是用于牵引和驱动各种配套机具，完成农业田间作业、运输作业和固定作业等的动力机械。
人蓄力农业
拖拉机替代人蓄力耕作是现代农业的重要标志
拖拉机整地作业
拖拉机运输作业
拖拉机起垄作业
拖拉机植保作业
拖拉机抓草作业
拖拉机通用技术简介
一、拖拉机分类二、拖拉机型号表示三、拖拉机结构组成四、拖拉机使用性能体系五、拖拉机驾驶和操作六、拖拉机维护保养
1.基本驾驶知识与基本操作
出车前检查
水箱有足水润滑油正常挡位在空挡燃油是否够管路不漏油（水）
联接部件紧轮胎气压足皮带张紧佳随车工具全电器信号好液压（动力）分离
1.基本驾驶知识与基本操作
拖拉机起步
起动发动机，中速暖空车，机油压力够，水温40度，开动拖拉机
水温60度，挂档上负荷
1.基本驾驶知识与基本操作
为了使拖拉机和农具可以任意地互换，动力输出轴的结构尺寸、位置、转速和旋转方向都已经标准化。如国产拖拉机的动力输出轴离地面高度为600±100mm，输出轴轴端采用八齿矩形花键，旋转方向为顺时针（朝拖拉机前进方向看），标准转速为 540r/min和/或1000r/min。国外拖拉机的动力输出轴均采用六键。

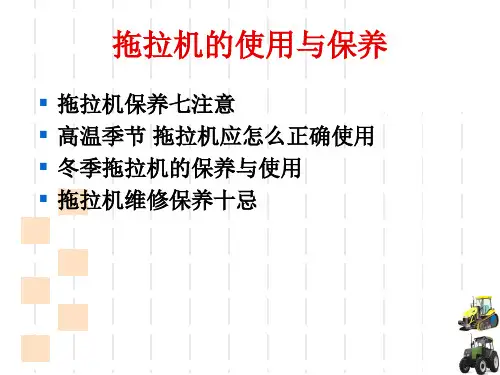

拖拉机的使用与保养培训ppt课件

拖拉机使用七注意
▪ 2．要净
▪ 即油、气、水洁净无杂质。柴油不净，会使发动机精密偶件磨损，配合问隙增大，供油压力不足，燃烧不完全，造成发动机功率下降
▪ 机油不净，会使轴颈和轴之间产生磨损，油压下降，润滑条件恶化，甚至造成油道堵塞、抱轴烧瓦等严重事故。空气不净，会加速缸套、活塞和活塞环的磨损。冷却水不净，会使冷却系统水垢增多，机温升高，润滑条件恶化，机件磨损严重。
冬季拖拉机保养与使用
▪ 5. 保温防冻
▪ （1）在严寒的冬季要对拖拉机采取保温措施。如：在发动机上盖保温帘、保温套，必要时在拖拉机散热器前用硬纸板挡风，以减少冷空气的进入，或适当调松风扇皮带，降低风扇转速。
烧伤病人的治疗通常是取烧伤病人的健康皮肤进行自体移植，但对于大面积烧伤病人来讲，健康皮肤很有限，请同学们想一想如何来治疗该病人
烧伤病人的治疗通常是取烧伤病人的健康皮肤进行自体移植，但对于大面积烧伤病人来讲，健康皮肤很有限，请同学们想一想如何来治疗该病人
拖拉机使用七注意
▪ 3. 要足
▪ 即油足水足空气足。若柴油和空气供应不足，发动机会出现启动困难、燃烧不良、冒黑烟功率下降等现象。若机油供应不足，会使机车润滑不良，机件严重磨损，甚至烧瓦。若冷却水不足，会使机温过高，功率下降，降低寿命。
拖拉机的使用与保养
▪ 买到新机子后，在发动机的使用前，首先要认真细读该机的使用说明书，拖拉机使用保养“七注意”：
▪ 1．要磨
▪ 即磨合，是延长拖拉机使用寿命的基础。无论是新机还是大修后的旧机，都必须进行磨合。
烧伤病人的治疗通常是取烧伤病人的健康皮肤进行自体移植，但对于大面积烧伤病人来讲，健康皮肤很有限，请同学们想一想如何来治疗该病人

拖拉机使用与维修课件

1、燃油的正确使用：
（1）严禁使用劣质柴油，燃油中不得混有杂质和水分。
（2）柴油机在运转中，切不可给燃油箱加油。在夏季炎热的阳光下工作油箱不能加满。
（3）使用燃油必须符合国家标准规定的轻柴油，根据不同的环境温度选用不同牌号的轻柴油。
根据环境温度选用柴油
环境温度 20以上 4-20 ℃
东方红-X704拖拉机
东方红-X804拖拉机
东方红-X904拖拉机
东方红-X1004拖拉机
东方红-X1204拖拉机
东方红-X1304拖拉机
东方红-802拖拉机
东方红-1002拖拉机
东方红-1202拖拉机
第一节：柴油机使用技术规范
一柴油机概述二柴油机使用规范三柴油机使用指南四实用知识
3、检查燃油箱的存油量。打开燃油箱开关，使柴油流向喷油泵，并排除燃油系统中的空气。
4、检查蓄电池及连线。检查蓄电池内电解液面高度。
5、检查冷却系统并加足水。
6、遇寒冷冰冻天气，柴油机应放置在防冻御寒场地。在野外工作时，起动前应先烘热油底壳并加二、三遍热水使柴油机温热。
7、柴油机起动时应将离合器处于分离状态。
2、起动后应立即检查机油压力。
柴油机在怠速运转时，机油压力不能低于 0.05MPa 。新装配的柴油机起动5分钟后，停车检查油底壳机油面，必要时添加机油，使油面在油标尺上、下标记之间。
3、柴油机起动后一分钟内，应立即检查水温表，确认冷却系统正常工作。
（五）运转
1、柴油机起动后，不应立即进行全负荷运转，应当依次使柴油机在低速和中速时空载运转加热。
发动机型号
LR4105T19 LR4105T76A LR4105T73A LR4108T4X LRC4108T52 LR4105ZT55 LR6105T10 LR6105T10 LR6108T51

拖拉机基础知识课件

检查冷却系统
定期清理散热器和风扇，确保发动机的正常温度。
拖拉机的液压系统维护保养
定期更换液压油
液压油是液压系统的血液，定期更换可以保证液压系统的正常运转。
检查液压管道
定期检查液压管道是否有漏油、破裂等情况，及时进行处理。
检查液压阀
液压阀是液压系统的控制中心，定期检查其是否正常工作，如果有问题需要及时更换。
03
避免疲劳驾驶
保证充足的休息和睡眠，避免疲劳驾驶，确保驾驶过程中保持清醒和专
注。
注意天气变化，合理安排作业时间
注意天气预报
提前了解天气变化，特别是风雨等恶劣天气，以便做好应对措施。
合理安排作业时间
根据天气情况合理安排作业时间，避免在恶劣天气下作业，确保自身安全。
注意视线
在雨天或雾天驾驶时，注意保持车速，并时刻注意前方的路况和行人。同时打开相应的灯光以提高视线的可见度。
特点
拖拉机具有强大的牵引力和动力，能够适应各种地形和气候条件，广泛应用于农业生产中。
拖拉机的发展历程
01
02
03
早期拖拉机
早期的拖拉机主要采用蒸汽动力系统，结构简单但效率低下。
柴油动力拖拉机
随着柴油机的发明，拖拉机开始采用柴油动力系统，功率和效率得到了显著提升。
现代智能化拖拉机
随着科技的发展，现代拖拉机开始引入智能化技术，实现了精准作业和自动化驾驶。
3
传动轴异响
检查传动轴轴承是否损坏，检查传动轴十字节是否松动。
液压系统常见故障及排除方法
液压系统无压力
检查液压泵是否正常工作，检查液压油箱是否缺油。
液压系统漏油
检查液压管道是否老化或损坏，检查液压油缸是否磨损严重。

拖拉机基础知识PPT课件

第34页/共44页
（二）转向系
•转向系统用于控制和改变拖拉机行驶方向。由转向操纵机构、转向器、转向传动机构和差速器组成。
1、差速器的作用：把中央传动传来的动力传给两侧的最终传动，在拖拉机转向时使驱动轮以不同速度旋转，以利于转
第35页/共44页
（三）行走系统
1、行走系的功用和组成：把驱动轮的驱动力距变为拖拉机驱动力，使拖拉机在地面上行驶，并用来支承拖拉机的全部重量。它由车架、前桥、前轮、驱动轮等组成。
一、概述
第1页/共44页
（一）拖拉机分类
第2页/共44页
（一）拖拉机分类
1、按结构特点分：履带式、轮式、船式、手扶式； 2、按行走方式分：轮式、履带式、半链轨式
第3页/共44页
（一）拖拉机分类
3、按驾驶方式分：方向盘式、操
纵杆式、手扶式
4、按功率大小分：小型、大中型
（中型、大型）
第4页/共44页
ቤተ መጻሕፍቲ ባይዱ拖拉机上除了发动机和电器设备以外的
所有装置的总称，柴油发动机底盘由传
动系统、转向系统、制动系统、行走装
置组成。
第32页/共44页
（一）传动系
是发动机与驱动轮之间所有传动部件。轮式：离合器、变速箱、后桥（中央传动和最终传动）。
第33页/共44页
（一）传动系
1、中央传动的作用：减速增扭，并将旋转方向改变90度。2、最终传动功用：进一步增大拖拉机传动比、减速增扭，进一步增大拖拉机牵引力。3、离合器组成：由主动部分、被动部分、压紧装置、操纵机构组成。
第17页/共44页
（二）曲柄连杆机构和机体零件
3.活塞的组成：由顶部、环带部、裙部和销座组成。 4.活塞环：有气环和油环两种。第18页/共44页

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

载、开沟及敷管等作业。其特点是前后可悬挂机具、正倒梭形作业，具有良好的牵引性能，适应变负荷繁重作业条件。
一般用途工业拖拉机的地隙和行走装置接地压力比一般用途拖拉机稍高。沼泽地用工业拖拉机采用宽履带，接地压力为10 ～ 20kPa。
按结构分：
THANK YOU
SUCCESS
2019/9/19
1.2 各种用途拖拉机的特点
1.2 各种用途拖拉机的特点
1·2·6 坡地拖拉机坡地拖拉机是在丘陵、山区15 °以上陡坡作业的一
般用途或果园拖拉机。其特点是轮（轨）距较宽、质心较低、能梭形作业，
或具有机体垂直平衡装置，在横坡作业条件下具有较好的牵引性能、横向稳定性和行驶直线性。
1.2 各种用途拖拉机的特点
拖拉机基础和通用知识
什么是拖拉机？
什么是拖拉机？
用于牵引和驱动各种配套机具，完成农业田间作业、运输作业和固定作业等的动力机械。
牵引和驱动各配套机具,完成田间／运输／固定作业的动力机械
农业起源：农业的出现和发展大致不超过一万年。
距今约公元前8000年左右，人类开始驯养和繁殖动物并种植谷物，从而进入了原始农业阶段。新石器时代后期，陶器的应用和青铜器的发明，标志着人类文化史上蒙昧时代的结束和野蛮时代的开始。
艺地隙达1200 ～1500mm。
1.2 各种用途拖拉机的特点
1.2 各种用途拖拉机的特点
1·2·4 园艺拖拉机园艺拖拉机主要用于草坪、庭院等的管理，如草坪
修剪、耕耘、平地及抛雪等作业。其特点是轮胎宽、直径小，机体矮小、轴间可装割草
机，草坪作业装菱形前花纹轮胎。专用于草坪修剪作业的也称为草坪拖拉机。
1.3 各种结构类型拖拉机的特点
1.3 各种结构类型拖拉机的特种结构类型拖拉机的特点
1.3 各种结构类型拖拉机的特点
1.3 各种结构类型拖拉机的特点
1.3 各种结构类型拖拉机的特点
1.3 各种结构类型拖拉机的特点
1.3 各种结构类型拖拉机的特点
1.3 各种结构类型拖拉机的特点
1.3 各种结构类型拖拉机的特点
1.3 各种结构类型拖拉机的特点
1.3 各种结构类型拖拉机的特点
1.3 各种结构类型拖拉机的特点
1.3 各种结构类型拖拉机的特点
1.3 各种结构类型拖拉机的特点
休息
Have a rest
轮式拖拉机车架
车架 •半架式
1·2·7 林业拖拉机林业拖拉机用于林区集材、运输和营林等作业。其
特点是前部装有排障器，后部装有集材和搭载装置，地隙较高，具有良好的牵引性能、爬坡、越野能力和较高的运输作业速度。
集材拖拉机用于伐倒树木的集材和运输。营林拖拉机用于造林管理、拖运间伐树木等。
1.2 各种用途拖拉机的特点
1·2·7 林业拖拉机林业拖拉机用于林区集材、运输和营林等作业。其
1.2 各种用途拖拉机的特点
1.2 各种用途拖拉机的特点
1·2·5 水田拖拉机水田拖拉机是在水稻田作业的一般用途拖拉机，主要
用于整田、收获及运输等作业。其特点是装有水田行走装置（水田轮或高花纹轮胎），
在水田土壤上能发挥足够的牵引性能，具有良好的防线、越更通过性、转向操纵性和防泥水密封性。旋耕是耕田的主要作业方式，水田拖拉机应具有良好的旋耕作业性能。除在灌水状态的水田外，还应适应于水田旱耕及兼顾旱地作业。
1.1 拖拉机的分类
按用途分类：农业用
旱地
一般用途中耕用
水田
林业用
果园用园艺用
工业用
后轮驱动
按结构分类：轮式拖拉机
四轮驱动
履带拖拉机手扶拖拉机船式拖拉机自走底盘
1.2 各种用途拖拉机的特点
1·2·1 一般用途拖拉机一般用途拖拉机主要用于整地、播种、收获、运输
及农田基本建设等作业，其特点是行走装置较宽、接地压力较低、地隙不高、轮（轨）距一般不调整或调整范围不大，具有良好的平地通过性、牵引性能和稳定性。
履带拖拉机车架
半架式机架
全架式机架
John deere 全架式
讲解结束! 谢谢！
THANK YOU
SUCCESS
特点是前部装有排障器，后部装有集材和搭载装置，地隙较高，具有良好的牵引性能、爬坡、越野能力和较高的运输作业速度。
集材拖拉机用于伐倒树木的集材和运输。营林拖拉机用于造林管理、拖运间伐树木等。
玉米收割机
1.2 各种用途拖拉机的特点
1·2·8 工业拖拉机工业拖拉机主要用于推土、松土、铲运、平地、装
主要工作方法：刀耕火种。出现了耒耜松土工具。商周时期出现了青铜农具，但不普遍使用。主要耕作工具仍是木耒、骨耜，石锄等。
随着铁制农具的出现和应用，原始农业进入传统农业阶段。
春秋战国时期，出现了铁制农具，牛耕的方法得到普及。西汉开始出现犁壁，可以向一个方向耕作。汉朝之后，铁力牛耕已成为最主要耕作方式。隋唐时出现曲辕犁，简便轻巧。至此，中国传统耕作技术已相当发达，一直沿用后世。
高地隙中耕拖拉机农艺地隙达800 ～1000mm。
1.2 各种用途拖拉机的特点
1·2·3 果园拖拉机果园拖拉机主要用于果园、葡萄园、茶园和苗圃中
耕管理，如耕耘、施肥和喷药等作业。在株间或树冠下作业的果园拖拉机具有轮（轨）距小、
地隙低、外形窄矮，有良好的转向机动性和较好的牵引性能。骑跨在作物上方进行行间作业的果园拖拉机，其农
1.2 各种用途拖拉机的特点
1·2·2 中耕拖拉机中耕拖拉机主要用于中耕作物行间管理，如除草、
松土、追肥和喷药等作业。其特点是行走装置较窄、农艺地隙较高、轮距可在较大范围调整（专用中耕拖拉机轮（轨）距可固定），具有良好的行间通过性、转向操纵性和视野。
万能中耕拖拉机兼有中耕拖拉机和一般用途拖拉机的功能，农艺地隙为400 ～800mm。
生产工具的进步：炼铁技术基础上的犁耕代替传统的锄耕。
从耒耜到悬挂三铧犁
拖拉机各部件
驾驶室
覆盖件
电子和控制系统
前桥
发动机
液压系统
后桥变速箱
汽油机 & 柴油机
汽油机和柴油机构造的区别
柴油的品质和使用性能点火系统
拖拉机最早起源
中欧：早期用于牵引的蒸汽犁美国：约1860年蒸汽轮式拖拉机俄国：约1900年蒸汽履带式拖拉机
