La3D2010 有一线圈与一块交、直流两用电流表串联，在电路两端分别加U=100V 的交、直流电压时，电流表指示分别为I 1=20A 和I 2=25A ，求该线圈的电阻值和电抗值各是多少?解：加交流电压时的阻抗Z=U/I 1=100/20=5(Ω) 加直流电压时的电阻 R=U/I 2=100/25=4(Ω) 则电抗222245-=-=R Z X L =3(Ω)答：该线圈的电阻值和电抗值分别为4Ω和3Ω。

La3D3011 有一线圈电感L=6.3H ，电阻r=200Ω，外接电源U=200V 工频交流电，计算通过线圈的电流是多少?若接到220V 直流电源上求电流是多少? 解： (1)线圈的电抗X L =ωL=2πfL=2³3．14³50³6．3=1978．2(Ω)阻抗Z=3.19882.19872002222=+=+LX r (Ω) 通过线圈的电流I=U/Z=220/1988.2=0.11(A)(2)接到直流电源上X L =2πfL=2³3．14³0³6．3=0(Ω) I=U/r=220/200=1.1(A) 答：通过线圈的电流是0．11A ，接到直流电源上时通过线圈的电流是1．1A 。

La3D3012 在电容C 为50μF 的电容器上加电压U 为220V 、频率f 为50Hz 的交流电，求无功功率Q 为多少?解：容抗X C =1/2πfC=1/(2³3.14³50³50³10-6)=63.69(Ω) Q=U 2/X C =2202/63.69=759．9(var) 答：无功功率为759．9var 。

La3D3013 如图D-5所示，已知R 1=5Ω、R 2=10Ω、 R 3=20Ω，求电路中a 、b 两端的等效电阻R ab 是多少?解：R 13=R 1R 3/(R 2+R 4)=5³20/(5+20)=4(Ω) R ab =R 2+R 13=10+4=14(Ω)答：a 、b 两端的等效电阻R ab 为14Ω。

La3D3014 有一电阻、电容、电感串联试验电路，当接于f=50Hz 的交流电压上，如果电容 C=2μF ，则发现电路中的电流最大，求当时的电感L 是多少? 解：当电路电流最大时，电路中 X L =X C2πfL=1/2πfCL=1/4π2f 2c=1/(4³3.142³502³2³10-6)=5.07(H) 答：电感L 为5．07H 。

La3D4015 已知某一正弦交流电流，在t=0．1s 时，其瞬时值为2A ，初相角为60°，有效值I 为2A ，求此电流的周期T 和频率f。

解：最大值I m =2222=⨯=I (A)因为 2=2sin(O.1ω+60°)所以 sin(0．1ω+60°)=l ω=π/0.6 而ω=2πf所以f=ω/2π=0.833(Hz) 周期T=1/f=1/0.833=1.2(s)答：此电流的周期和频率分别为1．2s 和0．833Hz 。

La3D4016如图D-6所示，已知E l =4V ，E 2=2V ，R l = R 2=10Ω，R 3=20Ω，计算电路中I 1、I 2、I 3各等于多少?解：据回路电流节点电流法知，该电源的方向与图中方向一致，列方程⎪⎩⎪⎨⎧=--=--=+003322233111321R I R I E R I R I E I I I代人数值解方程得⎪⎩⎪⎨⎧=-==)(12.0)(04.0)(16.0321A I A I A I答：电路中I l 为0．16A ，I 2为-O ．04A ，I 3为0．12A 。

La3D4017 已知一对称三相感性负载，接在线电压U=380V 的电源上，接线如图D-7所示，送电后测得线电流I=35A ，三相负载功率P 为6kW ，试求负载的电阻和电抗。

)(2.1889.481.18)(89.426.081.18cos )(81.182.20380)(2.20335326.035380360003cos 22Ω=-=Ω=⨯==Ω=======⨯⨯==L f X Z R I U Z A I I UIP 负载电抗负载电阻负载阻抗负载电流负载功率因数ϕϕ答：负载电阻和电抗分别为4．89Ω和18．2Ω。

La3D5018 有一电压U 为200V 的单相负载，其功率因数cos φ为0．8，该负载消耗的有功功率P 为4kW ，求该负载的无功功率Q 、等效电阻R 和等效电抗X 各是多少?解：因为cos φ=P/S所以视在功率S=P/cos φ=4/0.8=5(kW) 则Q==-22P S 3(kVA)又因为阻抗 Z=U 2/S=2002/5³103=8(Ω) 所以电流 I=U/Z=200/8=25(A) 所以 R=P/I 2=4³103/252=6．4(Ω)X=Q/I 2=3³103/252=4．8(Ω)答：该负载的无功功率为3kVA ，等效电阻和电抗各为6．4Ω和4．8Ω。

Lb3D4020 某一变电所一照明电路中保险丝的熔断电流为3A ，现将10盏额定电压U n 为220V ，额定功率P n 为40W 的电灯同时接入该电路中，问熔断器是否会熔断，如果是10盏额定功率P n ′为1OOW 的电灯同时接人情况下又将会怎样? 解：接入10盏40W 电灯时电流 I l =P/U n =40³10/220=1．8(A)<3A 接人10盏lOOW 电灯时I 2=P/U n =100³10/220=4.54(A)>3A答：接10盏40W 电灯时，熔断器不会熔断；接人10盏 1OOW 电灯时熔断器将熔断。

Lc4D5023 有一台电动机功率P 为1．1kW ，接在U=220V 的工频电源上，工作电流I 为1OA ，试求电动机的功率因数cos φ是多少?若电动机两端并联上一只C=79．5μF 的电容器，试求功率因数cos φl 有多大?解：cos φ=P/S=P/UI=1．1 ³ 103/(220³10)=0．5 所以φ=60°根据公式C=P(tg φ-tg φ1)/(2πfU 2) 则tg φ-tg φ1=2πfU 2C/P 又tg φ=tg60°=1．732所以tg φ1=tg φ-2πfU 2C/P=1.732-2³50³3.14³2202³79.5³10-6/(1.1³103)=0.634φ1=32．4°cos φ1=cos32．4°=0．84答：电动机的功率因数为0．5，并入电容后为0．84。

Lc3D5024 有一功率P 为400kW 的负载，功率因数 cos φ为0．8，试求该负载在t=0．25h 内所消耗的电能A 、视在功率S 和无功功率Q 各为多少? 解：A=Pt=400³0．25=100(kW ²h)S=P/cos φ=400/0.8=500(kVA)2222400500-=-=P S Q =300(kvar)答：所消耗的电能为100kW ²h ，视在功率为500kVA ，无功功率为300kvar 。

Lc2D1025 有一三相对称负载，每相的电阻R=8Ω，感抗X L =6Ω，如果负载接成三角形，接到电源电压U 为380V 的三相电源上，求负载的相电流、线电流及有功功率。

解：负载阻抗)(10682222Ω=+=+=LX R Z 负载的相电流I ph =U/Z=380/10=38(A) 线电流 I L =3833⨯=ph I =65．82(A)有功功率P=32ph I R=3³382³8=34．66(kW)答：负载的相电流为38A ，线电流为65．82A ，有功功率为34．66kW 。

Jd 2D4028 长200m 的照明线路，负荷电流为4A ，如果采用载面积为10mm 2的铝线，试计算导线上的电压损失（p=0.028 3Ωmm 2/m).解：铝导线的电阻为R=ρι/S=0.028 3³（2³200）/10=1.13）（Ω导线上的电压损失为U ∆=IR=4³1.13=4.52（V ） 答：导线上的电压损失为4.52V 。

Jd2D5029 试求型号为NK-10-400-6的电抗器的感抗X L .解：因为X L %=X L I N /(U N /3)³100%所以X L =U N ³X L %/（3I N ³100%）=10 000³6/（3³400³100%）=0.866）（Ω 答：电抗器的感抗为0.866）（Ω。

Je21D5030 一台铭牌为10KV 、80kvar 的电力电容器，当测量电容器的电容量时，200V 工频电压下电流为180mA,求实测电容值。

解：根据铭牌计算其标准电容量为 C N =Q/（U 2ω）=（80³103）/[（10000）2³100π]³106=2.54(μF)根据测试结果，实测电容量为 C=I/（U ω）=180³103/（200³100π）³106=2.86（μF ）答：实测电容值为2.86μFJd2D5043 在设备的起吊中，常常利用滑轮来提升重物，现提升重物的质量m=100kg ，绳索材料的许用应力是[σ]=9．8³106pa ，求这根绳索的直径d 应是多少?解：绳索截面 F ≥mg/[σ]=100³9.8/(cm 2)根据圆面积公式 F=1/4πd2d2=4F/π=4/3.14=1．27所以d=27.1=1．13(cm)答：应选用绳索直径不小于1．13cm即可。

Jd2D2044 有一台设备质量G为40kN，采用钢拖板在水泥路面上滑移至厂房内安装，钢板与水泥地面的摩擦系数f为0．3，路面不平的修正系数K=1．5，问拖动该设备需要多大的力?解：设备在拖运时的摩擦力F为F=fKG=0．3³1．5³40=18(kN)答：拖动该设备需用18kN的力。

Jd2D2045如果吊钩根部螺纹处直径d为35mm，材质为15号钢，求吊钩最大荷重为多少(15号钢σ=5500 N／cm2)?解：公式Q=σπd2/4Q=5500³3.14³3．52/4=52890N答：吊钩最大允许荷重为52890N。

Jd2D2046起吊一台变压器的大罩，其质量Q为11t ，钢丝绳扣与吊钩垂线成30°，四点起吊，求钢丝绳受多大的力?解：根据题意，钢绳受力为S=Q/(4cosφ)=11³103³9.8/(4³cos30)=11000³9.8/(2³1.732)=31119(N)=31(kN)答：钢丝绳受31kN的力。

合集下载

变压器检修职业技能鉴定题库计算(初、中、高、技师)

变压器检修职业技能鉴定题库计算(初、中、高、技师)

技师：1.〉供电线杆L （单位为m)远的房间里并联安装了几盏相同的电灯，通过每盏电灯的电流都是I 。

连接干线和房间所用导线的电阻率为ρ(单位为Ωmm 2／m ）,如果要求导线上的电势降落不能超过U 1V ，则导线的横截面积不能小于多少平方毫米？ 解：供电线是一条回路，所以线长为2L ，其电阻R 为 R ＝ρ2L ／S 因为几盏灯并联，所以总电流I t ＝nI 又U 1＝IR ，R ＝U 1／I t ＝U 1／nI答：导线的截面积最少应是S ＝2n ρLI ／U 1(mm 2）。

2。

>RLC 并联电路如图D-17所示。

I ＝10A ，I L ＝4A ，I C ＝10A ，求电阻支路中的电流I R 。

图 D —17解：由于电容支路与电感支路中的电流互差180°，因此这两个支路的合电流I X ＝10－4＝6A ，故可得I I I R 2X2221068(A)＝－＝－＝答：电阻支路中的电流I R 为8A 。

7.>一个RLC 串联电路，接于频率f ＝50Hz 的交流电源上，若电容为2μF ，则电路中的电流最大,求电感L 。

答：解：因为f LC ＝12π所以L ＝1／4π2f 2C ＝1／4×3。

142×502×20×10－6＝5.07(H) 答：L ＝5。

07H 。

10.>一只量限为5A 的电流表，在指示值3A 处的误差最大为100mA ，求仪表的准确度?解r AA ＝Δm100%＝0.15×100％＝2％答:此表的准确度属2。

5级.3.〉如图D —18所示，已知I 1＝25mA,I 3＝16mA ，I 4＝12mA 。

求I 2、I 5和I 6的值。

解:由节点A 得：I 1＝I 2＋I 3 ①由节点B 得:I 3＝I 4－I 6②由节点D 得：I 5＝I 2－I 6 ③把已知数值代入解得I 2＝25－16＝9（mA ） I 6＝12－16＝－4（mA) I 5＝9－(－4）＝13（mA) 答：I 2＝9mA ,I 6＝4mA,I 5＝13mA .5.>如图D —20所示，一个R 与C 串联电路接于电压为220V ，频率为50Hz 的电源上，若电路中的电流为5A ，电阻上消耗的功率为75W ，求电路中的参数R 、C 。

变电检修工习题库(含答案)

变电检修工习题库(含答案)

变电检修工习题库（含答案）一、单选题（共49题，每题1分，共49分）1.风冷式变压器当其上层油温超过( )℃时，应起动风扇。

A、45B、55C、65D、85正确答案：B2.在检修或更换主电路电流表时将电流互感器二次回路（）拆下电流表A、切断熔断器B、不做处理C、短路D、断开正确答案：C3.日补充及临时补修计划的（）由计划审批部门于计划发布后及时发放，计划申报部门填写完毕、审核后发布A、施工通知书B、施工进场作业令C、施工计划D、施工项目正确答案：B4.风冷式变压器上层油温不应超过( ) ℃。

A、100B、65C、85D、90正确答案：C5.安全带的拉力试验负荷为2205N，试验时间为( )分钟。

A、1B、3C、5D、10正确答案：C6.属于OCC范围内的C类作业，施工负责人向（）销点A、电调B、行调C、车站D、站长正确答案：B7.()以自然周为周期编制的计划，作为对月计划的补充A、临补计划B、月计划C、日补计划D、周计划正确答案：D8.职业道德修养是一种通过自我教育．自我锻炼来提高自己职业道德品质的（）活动。

A、感知B、教育C、实践D、学习正确答案：C9.电梯的（）应当对电梯质量及投入运行后的维修保养负责A、安全监督管理部门B、设计单位C、使用单位D、制造单位正确答案：D10.动火作业时，其火焰与带电部分之间的距离，电压等级为1500V 以下为（）A、2米B、1.5米C、3米D、1米正确答案：B11.OCC范围内的C类作业，经（）同意方可施工A、行调B、电调C、值班主任D、生产调度正确答案：A12.变压器大修项目的内容包括（）。

A、清除油枕中污秽及检查油位计B、邮箱及附件的检修涂漆C、冷却器安全气道及其保护膜的检修D、对器身进行检修正确答案：D13.多股软铜引线与扁铜线焊接时，应先将多股软引线端头用细铜线绑扎并打扁，在导线上搭接的长度应为导线宽度的（）倍。

A、5B、1.5~2.5C、3D、0.5正确答案：B14.相邻两车站邻近站界标之间的线路为（）A、站线B、区间C、车站D、轨行区正确答案：B15.测量高压设备绝缘介质损失角正切值tgδ，般使用的试验设备是（）A、兆欧表B、JSl型西林电桥C、欧母表D、电压表正确答案：B16.1号线OVPD显示界面一直出现几千电流值从而导致接触器一直闭合，分不下来的原因（）A、电流变送器损坏B、电压变送器损坏C、接触器损坏D、显示界面故障正确答案：A17.电力变压器的电压比是指变压器在（）运行时，一次电压与二次电压的比值A、断路B、空载C、短路D、负载正确答案：B18.负荷功率因数低造成的影响是（）。

变压器检修工-高级技师-计算题

变压器检修工-高级技师-计算题

1.(计算题,基础知识,较易)平板电容器极板面积S=15cm2，极板间距离d=0.2mm，电容量C=132pF。

求介电常数。

答案：解：ε=Cd/S=132×0.2/15×102=0.017 6（pF/mm）答：介电常数ε =0.017 6pF/mm。

2.(计算题,基础知识,中等)如图D-24所示，已知I=20mA，I2=12mA，R1=2kΩ，R2=3kΩ，R3=10kΩ。

求表A1和A2的读数。

图D-24答案：解：设流过R3的电流为I3，流经电流表A1的电流为I A1，流经电流表A2的电流为I A2，则I1=I-I2=20-12=8（mA）U AB=8×10-3×2×103=16（V）U AC=12×10-3×3×103=36（V）所以U BC=20V I3=20/10×103=2（mA）I A1=8-2=6（mA）I A2=12+2=14（mA）答：表A1的读数为6mA，表A2的读数为14mA。

3.(计算题,基础知识,中等)如图D-23所示，已知E=20V，R1=300Ω，R2=400Ω，R3=1 200Ω。

求：当开关S接到1和2以及打开时，电压表的读数各为多少？图D-23答案：解：（1）当开关S接到1时，电压表PV的读数为0。

（2）当开关S接到2时，电压表PV的读数为U=20×300/300+[400×1 200/(400+1 200)]=10（V）（3）当开关S打开时，电压表的读数为U=20×[300/(300+400)]=8.6（V）答：当开关S接到1时，电压表V的读数为0；当开关S接到2时，电压表V的读数为10V；当开关S打开时，电压表的读数为8.6V。

4.(计算题,基础知识,中等)在匝数n=1500匝，圆环截面S=2cm2的环形线圈中通入900mA的电流，测得其中磁通密度B=0.9Wb/m2，求储藏在圈环内的磁场能量W L。

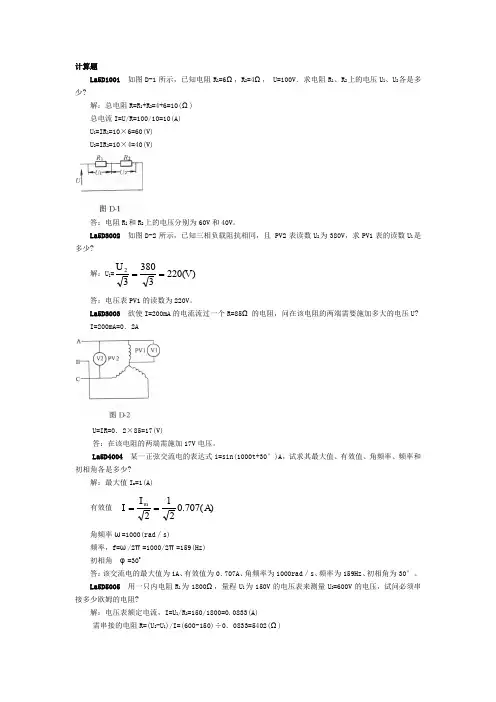

变电检修技能竞赛计算题题库
