电力检修公司变压器事故油池维护标准化作业卡一、事故油池维护的目的因变压器为注油设备，变压器本体内储存大量的变压器油，当变压器发生事故时有变压器油溢出，如果事故油池堵塞会造成变压器油不能流入事故油池，直接或间接流入河流，污染环境损坏庄家，现在环境保护法不允许往河道排油，必须设置事故油池存储事故排油，并回收污油。
为了确保变压器在发生任何排油事故时，变压器油都能顺利流入事故油池，运维人员需要定期对事故油池的畅通进行检查，确保变压器安全可靠运行。
二、事故油池维护规定1、在事故油池畅通检查时，应检查变压器油盆排油管道有无异物或泥石堵塞，若堵塞事故油池就失去存储变压器事故油的作用。
检查事故油池的排水管道是否畅通，污水会溢出进入变电站场地对变电站造成污染。
同时还要对事故油池的呼吸孔进行检查确保畅通，避免事故油池囤积大量的有毒有害物质，运维人员发现堵塞时应及时进行清理和疏通。
2、在进行变压器事故油池畅通性检查时应确保整个油盆都均匀铺满鹅卵石，在变压器发生故障时变压器油会从缝隙中漏下去不至于燃烧，发生更大的危险，然后漏下去的变压器油和水会从排油管道流入事故油池进行油水分离。
三、事故油池维护技术要求事故油池在检查周期内或发生洪水后运维人员应及时对事故油池进行畅通检查，检查前需要注意以下注意事项：1、检查时需选择天气较好时进行。
2、检查时需要将油盆底部排油管道安装点的鹅卵石全部拿走，拿的过程中要做到轻拿轻放。
3、应采用在油盆内加水的方法进行检查，检查加入的水是否能正常流入事故油池。
4、水流入事故油池后多余的溢出水能否从排水管道流出。
5、鹅卵石在放置的过程中要确保整个油盆都铺满，鹅卵石之间的缝隙尽量保持一致。
四、事故油池维护工作准备(一)危险点分析在事故油池畅通检查作业中，以下危险点可能会造成人身或设备事故，作业前应进行危险点分析。
1、在拿走和放置鹅卵石过程中要轻拿轻放，防止石头伤人或砸坏变压器。
2、在检查过程中要与带电设备保持足够的安全距离，防止误碰运行中的变压器造成人员伤害或设备损坏。
一、编制依据 (1)二﹑工程概况 (1)三﹑施工技术及安全措施 (2)3.1 施工特点 (2)3。
2技术措施 (2)3.2。
2土石方工程 (2)3。
2。
3截桩接桩工程 (3)3。
2.4模板工程 (4)3。
2.5、钢筋工程 (6)3。
2.6、预埋件工程 (7)3。
2。
7、预留管施工 (8)3.2。
8、混凝土工程 (8)3.2.9、内外壁批档 (9)3.2。
10、事故油池、消防水池满水（抗渗）试验 (9)四﹑现场安全、质量管理机构 (10)五、各分项工程的质量验收标准 (11)1、基础土方开挖允许偏差见下表 (11)2、基础模板质量验收标准见下表 (11)3、钢筋绑扎允许偏差值见下表 (12)4、现浇砼及预埋管允许偏差见下表 (12)5、检测工具 (13)六、质量保证措施 (13)八、安全保证措施 (13)九、成品保护 (14)十、危险源辨识、预防措施 (14)一、编制依据1、土建总平面布置图（B3601S-Z0102)；2、《事故油池施工图》（B3601S- Z0102A—14）3、《预应力管桩统一说明》(B3461S-T0107—05）4、《站区室外排水管道平面布置图》（B3601S-S0102A-03）5、《消防水池及泵房建筑结构图》（B3601S—T0110）6、南方电网《110kV～500kV送变电工程质量检验及评定标准》；7、《混凝土工程施工质量验收规范》（GB 50204-2002）；8、《建筑地基与基础工程施工质量验收规范》（GB50202-2002）；9、《混凝土质量控制标准》（GB50164-2002）；10、《电力建设安全工作规程》（变电所部分DL5009.3 —1997）;11、《电力建设安全健康与环境管理工作规定》（2002-01—21实施）;12、《实用建筑施工安全手册第四版》;二﹑工程概况桂山站是一个新建变电站工程，事故油池、消防水池各一个。
工程质量标准:满足设计和国家施工验收规范，实现达标投产目标，达到国家优质工程标准。
—1 —35KV变电站日常巡视作业指导卡单位：编号：编写人（作业负责人）：审批人：工作任务：一、作业前准备1、人员分工工器具领用审核：材料领用审核：确认“作业前准备”1-4项已完成，工作负责人（签字）：二、作业程序及危险点控制措施计划工作时间：年月日时分至月日时分1、开工—2 —确定以下2-4项：危险点及安全措施、现场补充安全措施、关键作业步骤已进行讲解。
工作班人员（签字）：—3 —3、现场补充的安全措施4、关键作业步骤—4 ——5 ——6 ——7 —5、竣工—8 —三、巡视记录卡（见附件）附件：变电站巡视记录卡巡视时间：年月日时分至时分天气：室外温度℃1、巡视内容：主变及站变—9 ——10 ——11 —35KV变电站特殊巡视作业指导卡单位：编号：编写人（作业负责人）：审批人：工作任务：一、作业前准备—12 —材料领用审核：确认“作业前准备”1-4项已完成，工作负责人（签字）：二、作业程序及危险点控制措施计划工作时间：年月日时分至月日时分确定以下2-4项：危险点及安全措施、现场补充安全措施、关键作业步骤已进行讲解。
工作班人员（签字）：2、危险点及安全措施—13 —3、现场补充的安全措施—14 —4、关键作业步骤—15 ——16 ——17 ——18 —三、巡视记录卡（见附件）—19 —附件：变电站巡视记录卡巡视时间：年月日时分至时分天气：室外温度℃—20 ——21 ——22 —。

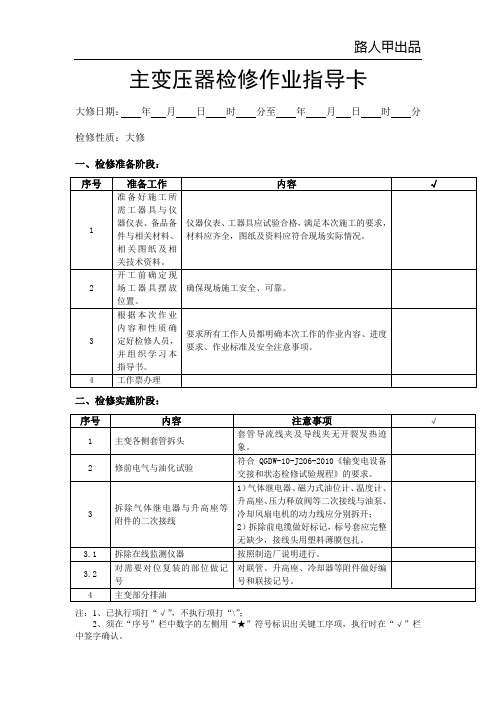

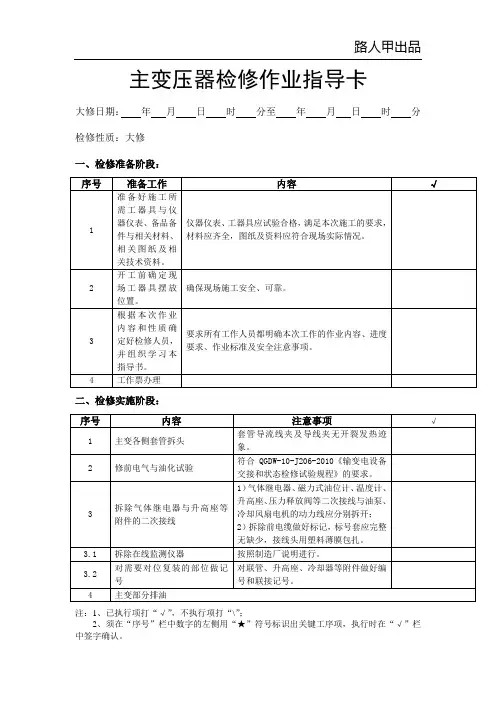

注：1、已执行项打“√”，不执行项打“\”；2、须在“序号”栏中数字的左侧用“★”符号标识出关键工序项，执行时在“√”栏主变压器检修作业指导卡大修日期： 年 月 日 时 分至 年 月 日 时 分 检修性质：大修一、检修准备阶段： 序号 准备工作 内容 √1 准备好施工所需工器具与仪器仪表、备品备件与相关材料、相关图纸及相关技术资料。
仪器仪表、工器具应试验合格，满足本次施工的要求，材料应齐全，图纸及资料应符合现场实际情况。
2 开工前确定现场工器具摆放位置。
确保现场施工安全、可靠。
3 根据本次作业内容和性质确定好检修人员，并组织学习本指导书。
要求所有工作人员都明确本次工作的作业内容、进度要求、作业标准及安全注意事项。
4 工作票办理二、检修实施阶段：序号内容 注意事项 √ 1主变各侧套管拆头 套管导流线夹及导线夹无开裂发热迹象。
2 修前电气与油化试验 符合QGDW-10-J206-2010《输变电设备交接和状态检修试验规程》的要求。
3 拆除气体继电器与升高座等附件的二次接线 1）气体继电器、磁力式油位计、温度计、升高座、压力释放阀等二次接线与油泵、冷却风扇电机的动力线应分别拆开；2）拆除前电缆做好标记，标号套应完整无缺少，接线头用塑料薄膜包扎。
3.1 拆除在线监测仪器 按照制造厂说明进行。
3.2对需要对位复装的部位做记号 对联管、升高座、冷却器等附件做好编号和联接记号。
4 主变部分排油注：1、已执行项打“√”，不执行项打“\”；2、须在“序号”栏中数字的左侧用“★”符号标识出关键工序项，执行时在“√”栏 4.1排油前对渗漏油点做好标志 4.2 关闭冷却器蝶阀 蝶阀关闭可靠。
4.3 主变本体排油 1）天气要求无雨，空气相对湿度≤65%时线圈暴露在空气中时间为16h ，相对湿度≤75%时为12h ，线圈暴露在空气中时间计算从排油开始时起到开始抽真空注油时为止；2）排油前打开油枕顶部放气塞，油排放至离油箱顶部100～200mm ，关闭油枕蝶阀，安装充氮装置，继续充氮放油至线圈上压板（约套管升高座下部），停止放油，充分释压，待附件拆除后注油浸没铁芯，密封本体。

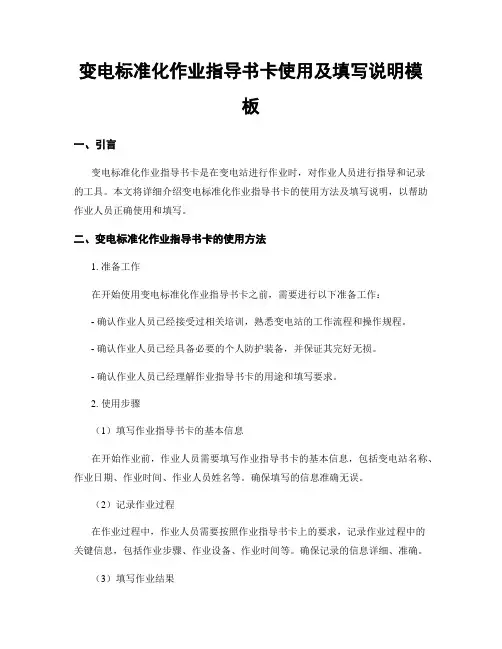

变电标准化作业指导书卡使用及填写说明模板一、引言变电标准化作业指导书卡是在变电站进行作业时，对作业人员进行指导和记录的工具。
本文将详细介绍变电标准化作业指导书卡的使用方法及填写说明，以帮助作业人员正确使用和填写。
二、变电标准化作业指导书卡的使用方法1. 准备工作在开始使用变电标准化作业指导书卡之前，需要进行以下准备工作：- 确认作业人员已经接受过相关培训，熟悉变电站的工作流程和操作规程。
- 确认作业人员已经具备必要的个人防护装备，并保证其完好无损。
- 确认作业人员已经理解作业指导书卡的用途和填写要求。
2. 使用步骤（1）填写作业指导书卡的基本信息在开始作业前，作业人员需要填写作业指导书卡的基本信息，包括变电站名称、作业日期、作业时间、作业人员姓名等。
确保填写的信息准确无误。
（2）记录作业过程在作业过程中，作业人员需要按照作业指导书卡上的要求，记录作业过程中的关键信息，包括作业步骤、作业设备、作业时间等。
确保记录的信息详细、准确。
（3）填写作业结果作业完成后，作业人员需要填写作业结果，包括作业结果评价、存在的问题、下一步的工作计划等。
确保填写的信息全面、客观。
（4）作业指导书卡的交接作业完成后，作业人员需要将作业指导书卡交接给下一位作业人员或相关负责人，确保作业指导书卡的连续性和可追溯性。
三、变电标准化作业指导书卡的填写说明1. 填写要求（1）信息准确无误：填写作业指导书卡时，要确保填写的信息准确无误，包括变电站名称、作业日期、作业时间、作业人员姓名等。
（2）内容详细完整：在记录作业过程时，要详细记录作业步骤、作业设备、作业时间等关键信息，确保内容完整。
（3）客观公正：在填写作业结果时，要客观公正地评价作业结果，提出存在的问题，并制定下一步的工作计划。
2. 填写示例（1）基本信息填写示例：变电站名称：XXX变电站作业日期：20XX年XX月XX日作业时间：XX:XX - XX:XX作业人员姓名：XXX（2）作业过程记录示例：作业步骤：1. 关闭断路器；2. 检查设备状态；3. 进行维护作业作业设备：断路器、隔离开关、变压器等作业时间：XX:XX - XX:XX（3）作业结果填写示例：作业结果评价：作业顺利完成，未发现异常情况存在的问题：设备清洁度需要提高下一步工作计划：进行设备清洁工作四、总结通过本文的介绍，我们了解了变电标准化作业指导书卡的使用方法及填写说明。
事故油池施工作业指导书批准：年月日审核：年月日编写：年月日工程施工项目部（盖章）________年____月____日事故油池施工作业指导书一、编制依据：1、施工图纸。
2、《110kV～1000kV变电（换流）站土建工程施工质量验收及评定规程》《国家电网公司输变电工程施工工艺示范手册》变电工程分册土建部分3、《国家电网公司输变电工程工艺标准库》（国家电网基建质量〔2010〕100号）4、《输变电工程建设标准强制性条文实施管理规程》（国家电网企业标准Q/GDW 248.1－2008）5、《混凝土结构工程施工质量验收规范》GB50204-2002二、适用范围1、适用范围：变电站消防水池、事故油池。
三、施工方案3.1施工组织3.1.1按照项目管理体系，设置技术员一名，专职安全员一名，质量监督员一名。
施工员一名，木工11名，钢筋工8名，泥工6名，普工9名。
3.2测量定位3.2.1 采用经纬仪、水准仪定位，钢尺丈量。
测量定位前对该建筑范围内进行场地平整，并依据工程控制点引测水准点标高。
3.2.2 控制点引测完毕后进行固定并妥善保护，确保在施工过程中控制桩不被磕碰，在施工过程中要经常对控制桩进行校核，当发现移动现象要经过技术人员复核确定桩位。
3.3 土方开挖3.3.1 作业条件3.3.1.1 清除挖方区域内所有障碍物。
3.3.1.2 确定开挖顺序及行走路线，并做好排水措施。
3.3.1.3 完成测量控制网的设置，包括控制轴线和水准点，计算挖填土方量。
3.3.1.4 设备进入现场进行维护检查、试运转，使处于良好的工作状态。
3.3.2 操作工艺3.3.2.1 本工程采用正铲挖掘机。
3.3.2.2 基坑分层开挖依次进行。
预留10㎝人工开挖防止基底扰动。
3.3.2.3 为防止机械破坏地基土，严格控制土方开挖标高。
3.3.2.4采用挖掘机配合自卸汽车机械挖土，并对开挖的土方外运至场区回填。
3.3.2.5基坑四周应设排水沟，场地应有一定的坡度，以防止雨水浸泡基坑和场地。
