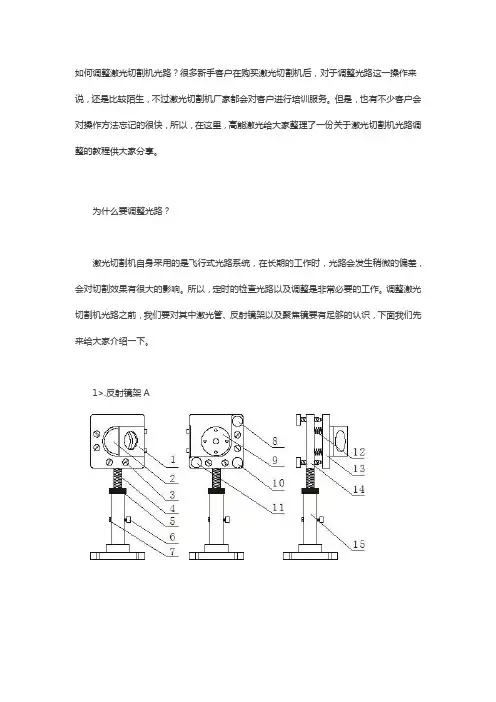

光路调试步骤
一般主光路器件：硬光路红光—全反—腔体—半反—扩束镜—过渡颈—45°全反镜—聚焦镜—出光口；軟光路红光—全反—腔体—半反—45°全反镜架—耦合镜架—光纤输入端—光纤输出端—准直聚焦。

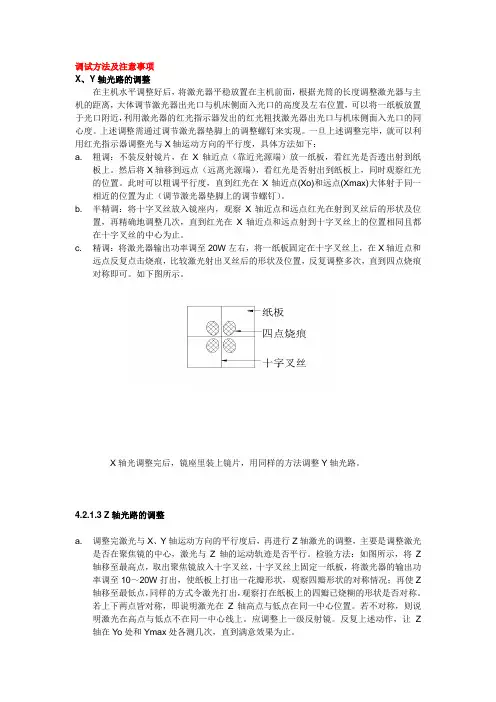

光路调试步骤：①调整前检查各个器件内部的螺丝紧固情况，装上镜片的要保证镜片已被固定死；各组件紧固好后，按要求的装配孔装定各膜片架底板，务必保证装定螺丝在装配U型孔的几何中心；
②调整基准光（红光）的尺寸，用刻度相对准确的直角尺进行校正，通过调整红光四维膜片架的调节旋钮，保证近、远端红点距光聚座安装平面的水平高度为50mm,距光聚座安装平面调整一侧外沿的水平距离为95mm，若是硬光路，近远端红光位置调整好后，还要保证红点在过渡颈的中心；
③调整好后一定要将红光膜片架的锁紧螺丝（位于膜片架边缘的中间部位）及调整旋钮上的螺母进行锁紧，要保证锁紧后红光位置无偏移；
④按从前到后的顺序调整各膜片架，务必保证红点通过各器件的几何中心（包括镜片和晶体端面），使红光过各个镜面的反射点与入射点重合；
⑤检查已接好的水路和电路，无误后在腔体上装上氙灯，将灯极夹头压紧，检查两层IGBT电压差是否差别不大（若电压差较大，请勿点灯），点灯使氙灯预燃，调到合适的参数用相纸打光斑，先将相
纸放在红光与全反镜片前出一次光（防止全反镜片镀膜不够烧坏红光），再用全反的两个调整旋钮将光斑调圆，再通过同时调整全半反的旋钮使激光光斑与红光同心，按边调边锁的原则调好以后，再将全半反膜片架的锁紧螺丝及调整旋钮上的螺母进行锁紧，锁紧后再次进行打光斑测试，如光斑有变动再将全半反膜片架微调一下，直至光斑与红点同心且光斑稳定；
⑥硬光路：装配扩束镜和45°全反镜之前，让红光射到两米开外的障碍物上，用记号笔打点标志，调整扩束镜架，保证红点通过入射端中心也与两米开外的点标志重合，装上45°全反镜，在水冷环上装上相应的聚焦镜片，调节三个调整旋钮，使红点在八角头出光口的中心。
軟光路：按相应的孔位装定好耦合底板上的45°全反镜架和耦合镜架，调整耦合镜架的V型调整螺丝（M4），使光纤插口在镜架的几何中心，调整45°全反镜和耦合镜架的位置，使红点在耦合镜架的入射端与聚焦端都是中点，插上光纤，在光纤输出端用光源照射，在入射端用光纤观察镜观察，先调整耦合焦距将红点调至最小，然后锁紧上方U型槽内的M3螺丝，调整V型调整螺丝使红点在光纤端面的中心，采取边调边锁的原则锁紧耦合镜架上的所有螺丝，最后将光纤输出端插入准直聚焦系统，调整准直聚焦系统输入口的螺丝，使聚焦下来的红点在输出端的中心即可。
