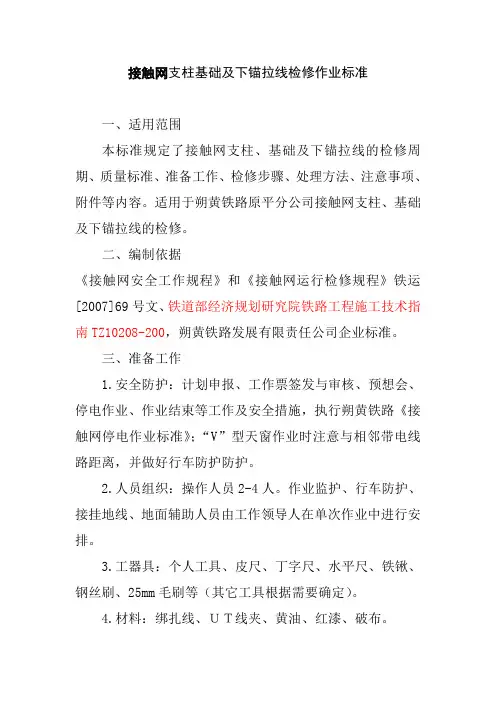

接触网支柱基础及下锚拉线检修作业标准一、适用范围本标准规定了接触网支柱、基础及下锚拉线的检修周期、质量标准、准备工作、检修步骤、处理方法、注意事项、附件等内容。
适用于朔黄铁路原平分公司接触网支柱、基础及下锚拉线的检修。
二、编制依据《接触网安全工作规程》和《接触网运行检修规程》铁运[2007]69号文、铁道部经济规划研究院铁路工程施工技术指南TZ10208-200，朔黄铁路发展有限责任公司企业标准。
三、准备工作1.安全防护：计划申报、工作票签发与审核、预想会、停电作业、作业结束等工作及安全措施，执行朔黄铁路《接触网停电作业标准》；“V”型天窗作业时注意与相邻带电线路距离，并做好行车防护防护。
2.人员组织：操作人员2-4人。
作业监护、行车防护、接挂地线、地面辅助人员由工作领导人在单次作业中进行安排。
3.工器具：个人工具、皮尺、丁字尺、水平尺、铁锹、钢丝刷、25mm毛刷等（其它工具根据需要确定）。
4.材料：绑扎线、ＵＴ线夹、黄油、红漆、破布。
5.资料：支柱检修记录、接触网平面图布置图。
四、质量标准1.支柱位置(1)支柱的侧面限界应符合规定，允许误差＋100mm、－60mm，不得小于《技规》规定的限值。
(2)每组软横跨两支柱中心的连线应垂直于正线，偏角不大于3°；每组硬横跨两支柱中心的连线应垂直于正线，偏角不大于2°。
(3)支柱应尽量设在侧沟限界以外，若客观条件限制必须设在侧沟中，则应留有排水通道，支柱根部应用砂浆砌石加固。
支柱埋设深度应符合设计要求，允许误差±100mm。
2.钢筋混凝支柱本体(1)横腹杆式钢筋混凝土支柱表面应光洁、平整。
横腹板破损应及时修补，翼缘破损和露筋（不超过两根且长度不大于400mm者）应及时修补；露筋达两根以上但不超过4根且长度不超过400mm者可以修补后降级使用；露筋超过4根或者露筋长度超过400mm者，均应及时更换。
(2)支柱翼缘不得有横向、斜向和纵向裂纹。
