自动焊锡机常见问题及解决方法

全自动焊锡机焊接常见问题原因及应对对策

全自动焊锡机焊接常见问题会导致焊点出现不良的情况，从而影响产品的质量，浪费人力、物力，今天小编在这里总结了几点全自动焊锡机焊接常见问题的原因及应对对策，希望可以给大家带来帮助。

全自动焊锡机焊接常见问题一：锡摄入量不足

现象是电路表面没有锡。原因是：

1、表面上有油脂，杂质等，可以用溶剂清洗。

2、在基板制造过程中，磨料颗粒会残留在电路表面，这个是印刷电路板制造商的问题。

3、脱模剂中通常含有的硅油和润滑油不易完全清洗。因此，在电子零件的制造过程中，应尽可能避免使用含硅油的化学药品。注意，在焊接炉中使用的抗氧化剂油不是这种油。

4、由于存放时间，环境或制造工艺不当，基板或零件的锡表面被氧化，铜表面变钝。改变助焊剂通常不能解决这个问题，重新焊接将有助于锡的效果。

5、自动焊机的焊接时间或温度不足。通常，焊料的工作温度比其熔点高55至80℃。

6、零件的端子材料不合适。保持端子清洁整洁，并进行良好的焊接。

7、预热温度不足。可以调节预热温度与预热时间，以使基板部件的侧面温度达到约90℃至110℃的所需温度。

8、焊料中的杂质太多，无法满足要求。及时测量焊料中的杂质。如果不符合要求且超过标准，请更换符合标准的焊料。

锡剥除：主要发生在镀锡铅的基底上，类似于锡吸收不良；但是，当要焊接的锡电路的表面与锡波分开时，其上的大部分焊料将被拉回到锡炉中，这种情况比锡送入不良和重新焊接更为严重，其可能无法改善。原因是基板制造商在转移锡铅之前没有清洁表面。对待这个问题，可以将有缺陷的基板可以送回工厂进行重新处理。 全自动焊锡机焊接常见问题二：冷焊或焊点不光滑

这种情况可归为焊点不均匀的一种，这种情况发生在基材与锡波分离并固化且零件受到以下因素影响时外力移动并形成焊点。

焊接后要保持基板传送稳定，例如加强零件的固定，注意零件的销钉的方向等；简而言之，在移动之前，必须充分冷却待焊接的基板，以避免出现此问题。解决的办法是再次通过锡波。

官网：

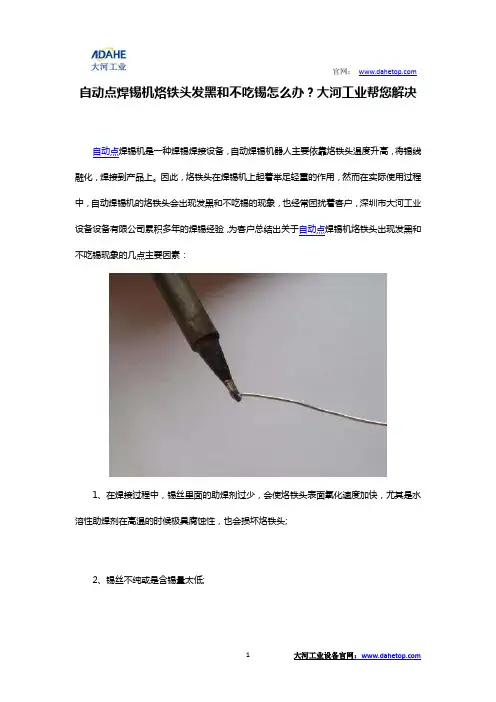

大河工业设备官网： 1 自动点焊锡机烙铁头发黑和不吃锡怎么办？大河工业帮您解决

自动点焊锡机是一种焊锡焊接设备，自动焊锡机器人主要依靠烙铁头温度升高，将锡线融化，焊接到产品上。因此，烙铁头在焊锡机上起着举足轻重的作用，然而在实际使用过程中，自动焊锡机的烙铁头会出现发黑和不吃锡的现象，也经常困扰着客户，深圳市大河工业设备设备有限公司累积多年的焊锡经验，为客户总结出关于自动点焊锡机烙铁头出现发黑和不吃锡现象的几点主要因素：

1、在焊接过程中，锡丝里面的助焊剂过少，会使烙铁头表面氧化速度加快，尤其是水溶性助焊剂在高温的时候极具腐蚀性，也会损坏烙铁头;

2、锡丝不纯或是含锡量太低;

官网：

大河工业设备官网： 2 3、温度太高，尤其是温度超过400℃的时候，极易使吃锡面氧化;

4、用于清洗烙铁头的海绵含硫量过高，太干或太脏，也会对烙铁头有影响;

5、烙铁头接触到诸如塑胶，润滑油或是其他化学物，引起氧化作用;

6、使用时吃锡面没有全部加锡。

7.烙铁头如果是旧的或者氧化严重不能吃锡，要用锉刀搓干净烙铁头

在自动焊锡过程中，烙铁头的型号一定要选择合适。烙铁头选择不正确，不但会影响自动焊锡机的效率，而且焊接的质量也会大大降低。同时，不同型号的烙铁头其热容量也是不一样的，烙铁头越大，其热容量也越大。选择烙铁头的原则就是以烙铁头不影响临近元件为

官网：

大河工业设备官网： 3 基础，然后就是选择能充分与焊点接触的几何尺寸为准，只有这样在焊接的时候才能得心应手，焊锡出高质量的产品。

官网：

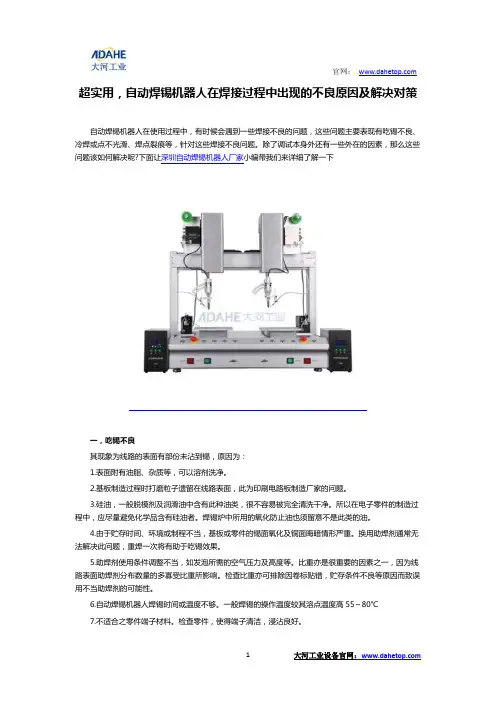

大河工业设备官网： 1 超实用，自动焊锡机器人在焊接过程中出现的不良原因及解决对策

自动焊锡机器人在使用过程中，有时候会遇到一些焊接不良的问题，这些问题主要表现有吃锡不良、冷焊或点不光滑、焊点裂痕等，针对这些焊接不良问题。除了调试本身外还有一些外在的因素，那么这些问题该如何解决呢?下面让深圳自动焊锡机器人厂家小编带我们来详细了解一下

一，吃锡不良

其现象为线路的表面有部份未沾到锡，原因为：

1.表面附有油脂、杂质等，可以溶剂洗净。

2.基板制造过程时打磨粒子遗留在线路表面，此为印刷电路板制造厂家的问题。

3.硅油，一般脱模剂及润滑油中含有此种油类，很不容易被完全清洗干净。所以在电子零件的制造过程中，应尽量避免化学品含有硅油者。焊锡炉中所用的氧化防止油也须留意不是此类的油。

4.由于贮存时间、环境或制程不当，基板或零件的锡面氧化及铜面晦暗情形严重。换用助焊剂通常无法解决此问题，重焊一次将有助于吃锡效果。

5.助焊剂使用条件调整不当，如发泡所需的空气压力及高度等。比重亦是很重要的因素之一，因为线路表面助焊剂分布数量的多寡受比重所影响。检查比重亦可排除因卷标贴错，贮存条件不良等原因而致误用不当助焊剂的可能性。

6.自动焊锡机器人焊锡时间或温度不够。一般焊锡的操作温度较其溶点温度高55～80℃

7.不适合之零件端子材料。检查零件，使得端子清洁，浸沾良好。

官网：

大河工业设备官网： 2 8.预热温度不够。可调整预热温度，使基板零件侧表面温度达到要求之温度约90℃~110℃。

9.焊锡中杂质成份太多，不符合要求。可按时测量焊锡中之杂质，若不合规定超过标准，则更换合于标准之焊锡。

精品文档 你我共享

腹有诗书气自华 自动焊锡机常见故障及对应解决方法

一、手动送锡但不出锡

如果出现了这种情况，那我们就要检查送锡系统装置调节螺栓是否调节到位。

二、系统不复位

(1)检查电源是否正常;

(2)检查驱动器是否正常;

(3)检测传感器状态是否正常; 精品文档 你我共享

腹有诗书气自华

三、手持示教器无显示，或者是出现显示一半、以及乱码等情况

如果出现了这种情况，建议大家在待机界面按f2刷新，检查连接线是否松动，再重新上电一次，并且在连接求教器前要先确认已经断电。 精品文档 你我共享

腹有诗书气自华 四、通信不正常

(1)检查串口连接线是否损坏;

(2)检查设备是否完成了复位动作;

(3)自动焊锡机在工作的过程中，只有部分命令如“复位”、“暂停”才能得到响应，其它命令不予响应。

五、电源已经接通，但是机器没有上电

如果出现了以上这种情况，那么就需要从以下三个方面来进行考虑。例如，检查电源开关是否打开;检查插座是否松动;检查保险管是否熔断。 精品文档 你我共享

腹有诗书气自华

六、设备不能启动

(1)首先看产量是否已完成，u盘自动拖焊机器，接上手持盒即可查看，如果产量已完成，焊锡机，将已产量清零即可;

(2)检查启动按钮是否正常，可以用手持盒来控制设备启动，双烙铁焊锡机平台，来排除此故障;

(3)如果手持盒也无法启动，用手持盒从控制器中上传指令来检查控制器中有无动作指令;

(4)检查设备是否被授权，当连接手持盒，按下“启动”钮，屏幕弹出注册对话框，则说明设备未被授权使用; 精品文档 你我共享
