边坡稳定性计算方法

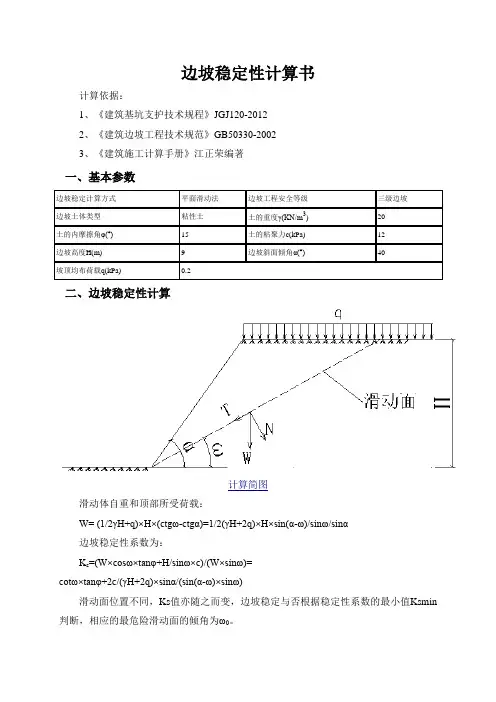

边坡稳定性计算书

计算依据：

1、《建筑基坑支护技术规程》JGJ120-2012

2、《建筑边坡工程技术规范》GB50330-2002

3、《建筑施工计算手册》江正荣编著

一、基本参数

边坡稳定计算方式 平面滑动法 边坡工程安全等级 三级边坡

边坡土体类型 粘性土 土的重度γ(KN/m3) 20

土的内摩擦角φ(°) 15 土的粘聚力c(kPa) 12

边坡高度H(m) 9 边坡斜面倾角α(°) 40

坡顶均布荷载q(kPa) 0.2

二、边坡稳定性计算

计算简图

滑动体自重和顶部所受荷载：

W= (1/2γH+q)×H×(ctgω-ctgα)=1/2(γH+2q)×H×sin(α-ω)/sinω/sinα

边坡稳定性系数为：

Ks=(W×cosω×tanφ+H/sinω×c)/(W×sinω)=

cotω×tanφ+2c/(γH+2q)×sinα/(sin(α-ω)×sinω)

滑动面位置不同，Ks值亦随之而变，边坡稳定与否根据稳定性系数的最小值Ksmin判断，相应的最危险滑动面的倾角为ω0。

求Ksmin值，根据 dKs/dω=0，得最危险滑动面的倾角ω0的值：

ctgω=ctgα+(a/(tanφ+a))0.5×cscα

式中：a=2c/(γH+2q)= 2×12/(20×9+2×0.2)= 0.133

ctgω=ctgα+(a/(tanφ+a))0.5×cscα= ctg(40°)+(0.133/(tan(15°)+0.133))0.5×csc(40°) = 2.088

则边坡稳定性最不利滑动面倾角为：ω0= 25.591°

Ksmin=(2a+

tanφ)×ctgα+2×(a(tanφ+a))0.5×cscα=(2×0.133+tan(15°))×ctg(40°)+2×(0.133×(tan(15°)+0.133))0.5×csc(40°)=1.355≥1.25

岩质边坡稳定性分析计算

引言：

岩质边坡是指由岩石构成的边坡体，它的稳定性分析是地质工程中的一项重要内容。本文将围绕岩质边坡的稳定性分析进行详细讨论，包括边坡的力学特性、稳定性分析的方法和计算步骤。

一、岩质边坡力学特性：

岩质边坡的力学特性主要包括边坡坡度、岩性、结构构造、地质构造、坡面覆盖物、地下水等。这些因素对边坡的稳定性有着重要影响。

1.边坡坡度：边坡坡度是指地面或水平面与边坡倾斜线的夹角，是影响边坡稳定性的重要因素。坡度越大，边坡的稳定性越差。

2.岩性：岩石的强度、粘聚力、内摩擦角等岩性参数对边坡稳定性有着重要影响。一般来说，岩性较强的边坡稳定性较好。

3.结构构造：边坡中的断层、节理、褶皱等结构构造对边坡的稳定性有着重要影响。结构面的发育程度和倾角越大，边坡的稳定性越差。

4.地质构造：地质构造包括岩层倾角、层面、节理等，对边坡的稳定性具有重要影响。地质构造的研究可以帮助我们了解边坡的受力特点和变形规律。

5.坡面覆盖物：坡面覆盖物通常包括土壤、草地、水层等，这些覆盖物的分布情况和特性对边坡的稳定性有着显著影响。

6.地下水：地下水的存在对边坡的稳定性具有重要影响。当地下水位上升时，边坡会受到水的浸润，导致边坡强度降低，从而增加边坡失稳的可能性。 二、岩质边坡稳定性分析方法：

岩质边坡的稳定性分析方法主要有极限平衡法和有限元法两种，下面将对这两种方法进行介绍。

1.极限平衡法：极限平衡法是一种经典的岩质边坡稳定性分析方法，它基于边坡体在其稳定状态下的力学平衡原理进行计算。这种方法通常将边坡分割为无限小的切割体，并假设切割体沿着内摩擦边界面滑动，从而得到边坡的稳定状态。

2.有限元法：有限元法是一种基于有限元理论进行边坡稳定性分析的方法。这种方法将边坡体离散为有限数量的单元，通过求解单元之间的位移和应力，得到边坡的稳定状态。有限元法能够模拟较为复杂的边坡几何形状和边界条件，但计算复杂度较大。

一、边坡稳定性计算方法

在边坡稳定计算方法中，通常采用整体的极限平衡方法来进行分析。根据边坡不同破裂面形状而有不同的分析模式。边坡失稳的破裂面形状按土质和成因不同而不同，粗粒土或砂性土的破裂面多呈直线形；细粒土或粘性土的破裂面多为圆弧形；滑坡的滑动面为不规则的折线或圆弧状。这里将主要介绍边坡稳定性分析的基本原理以及在某些边界条件下边坡稳定的计算理论和方法。

（一）直线破裂面法

所谓直线破裂面是指边坡破坏时其破裂面近似平面，在断面近似直线。为了简化计算这类边坡稳定性分析采用直线破裂面法。能形成直线破裂面的土类包括：均质砂性土坡；透水的砂、砾、碎石土；主要由内摩擦角控制强度的填土。

图 9 － 1 为一砂性边坡示意图，坡高 H ，坡角 β ，土的容重为 γ ，抗剪度指标为 c 、 φ 。如果倾角 α 的平面 AC 面为土坡破坏时的滑动面，则可分析该滑动体的稳定性。

沿边坡长度方向截取一个单位长度作为平面问题分析。

已知滑体 ABC 重 W ，滑面的倾角为 α ，显然，滑面 AC 上由滑体的重量 W= γ（Δ ABC）产生的下滑力T和由土的抗剪强度产生的抗滑力Tˊ分别为：

T=W · sina

和

则此时边坡的稳定程度或安全系数 可用抗滑力与下滑力来表示，即

为了保证土坡的稳定性，安全系数 F s 值一般不小于 1.25 ，特殊情况下可允许减小到 1.15 。对于 C=0 的砂性土坡或是指边坡，其安全系数表达式则变为

从上式可以看出，当 α =β时，F s 值最小，说明边坡表面一层土最容易滑动，这时

图9-1 砂性边坡受力示意图 当 F s =1时，β=φ，表明边坡处于极限平衡状态。此时β角称为休止角，也称安息角。

此外，山区顺层滑坡或坡积层沿着基岩面滑动现象一般也属于平面滑动类型。这类滑坡滑动面的深度与长度之比往往很小。当深长比小于 0.1时，可以把它当作一个无限边坡进行分析。

精品文档

精品文档 一、边坡稳定性计算方法

在边坡稳定计算方法中，通常采用整体的极限平衡方法来进行分析。根据边坡不同破裂面形状而有不同的分析模式。边坡失稳的破裂面形状按土质和成因不同而不同，粗粒土或砂性土的破裂面多呈直线形；细粒土或粘性土的破裂面多为圆弧形；滑坡的滑动面为不规则的折线或圆弧状。这里将主要介绍边坡稳定性分析的基本原理以及在某些边界条件下边坡稳定的计算理论和方法。

（一）直线破裂面法

所谓直线破裂面是指边坡破坏时其破裂面近似平面，在断面近似直线。为了简化计算这类边坡稳定性分析采用直线破裂面法。能形成直线破裂面的土类包括：均质砂性土坡；透水的砂、砾、碎石土；主要由内摩擦角控制强度的填土。

图 9 － 1 为一砂性边坡示意图，坡高 H ，坡角 β ，土的容重为 γ ，抗剪度指标为 c 、 φ 。如果倾角 α 的平面 AC 面为土坡破坏时的滑动面，则可分析该滑动体的稳定性。

沿边坡长度方向截取一个单位长度作为平面问题分析。

已知滑体 ABC 重 W ，滑面的倾角为 α ，显然，滑面 AC 上由滑体的重量 W= γ（Δ ABC）产生的下滑力T和由土的抗剪强度产生的抗滑力Tˊ分别为：

T=W · sina

和

则此时边坡的稳定程度或安全系数 可用抗滑力与下滑力来表示，即

为了保证土坡的稳定性，安全系数 F s 值一般不小于 1.25 ，特殊情况下可允许减小到 1.15 。对于 C=0 的砂性土坡或是指边坡，其安全系数表达式则变为

从上式可以看出，当 α =β时，F s 值最小，说明边坡表面一层土最容易滑动，这时

图9-1 砂性边坡受力示意图 精品文档

精品文档 当 F s =1时，β=φ，表明边坡处于极限平衡状态。此时β角称为休止角，也称安息角。

此外，山区顺层滑坡或坡积层沿着基岩面滑动现象一般也属于平面滑动类型。这类滑坡滑动面的深度与长度之比往往很小。当深长比小于 0.1时，可以把它当作一个无限边坡进行分析。
