防爆地漏安装方法

人

防

给

排

水

工

程

审批：

审核：

编制：

盛世名门二期项目

一、编制依据

《人民防空地下室设计规范》GB50038-2005；

《人民防空工程设计防空规范》GB50098-2009

《人民防空工程防化设计规范》RF J013-2010

《自动喷水灭火系统设计规范》GB50084-2001（2005版）

《汽车库，修车库，停车场设计防火规范》GB50067-97

《建筑灭火器配置设计规范》GB50140-2005

《建筑设计防火规范》50016-2014

《建筑给水排水设计规范》GB50015-2003.(2009版)

二、工程概况

地下室平时为车库，战时为三个六级乙类人防物资库，人防地下室建筑面积为11033平方米，建筑层高：地下车库层高。本工程地下室为三个防护单元。第一防护单元建筑面积为3376m平方米，掩蔽面积2000平方米；第二防护单元建筑面积为3620平方米，掩蔽面积2200平方米；第三防护单元建筑面积为3820平方米，掩蔽面积2300平方米；战时柴油移动电站，建筑面积217平方米；物资库防常规武器抗力级别为六级，防化学武器级别为丙级。

物资库按每1000平方米有3~5个管理员考虑，物资库管理员生活用水标准按4（L/人·d），储存10天用水、饮用水标准4（L/人·d），储存时间15天计算。口部、扩散室以及战时通风竖井洗消用水量按6L/平方米计算。

战时人员掩蔽部及物资库清洁区设战时水箱，水箱设置位置及尺寸见平面图及水量表。

水源由市政管网提供，考虑到冲洗水压，设手摇泵供战时使用。 战时人员饮用水通过饮用水龙头供给，生活用水直接在生活水箱由水龙头取用。

口部冲洗：口部冲洗阀应按图纸位置，详见图集07FS02-51"穿墙管冲洗栓安装图（DN25)"；冲洗龙头配备冲洗软管，软管长25m，供水压力为，供水管径为DN25。

防爆地漏安装方法

防爆地漏的安装是为了在发生爆炸事故时，能够有效地减少或阻断瓦斯、粉尘等危险物质进入地下室或地道，从而保护人员的生命安全和财产安全。防爆地漏的安装需要遵循一定的步骤和要求，下面我将详细介绍防爆地漏的安装方法。

第一步：选择合适的防爆地漏

首先，我们需要根据安装地点和具体环境的要求，选择合适的防爆地漏。防爆地漏通常由耐腐蚀材料制成，表面采用特殊的涂层处理，能够防止腐蚀和外界物质的侵蚀。同时，防爆地漏必须符合相关的国家标准和规定，确保其安全可靠。

第二步：确定安装位置

在安装防爆地漏之前，需要仔细选择合适的安装位置。首先，要保证地漏与管道的接口位置相近，便于连接管道。其次，地漏的位置应该方便清洁和维修，不得有任何阻碍。

第三步：进行施工准备

在安装地漏之前，需要准备好相关的施工工具和材料。施工工具主要包括锄头、刀具、扳手等；施工材料主要包括防爆地漏、管道、密封胶、防爆螺栓等。

第四步：进行地漏的安装

1. 清理施工现场：在进行地漏安装之前，需要先清理施工现场，确保地面干净整洁，没有杂物和尘土。 2. 开挖地面：按照预定的安装位置，使用锄头等工具开挖地面，确保开挖坑的大小和深度与地漏的尺寸相适应。

3. 安装地漏：将地漏放入开挖坑中，调整好地漏的位置，确保与管道的连接口处在同一水平面上。

4. 连接管道：将管道的一端与地漏的连接口对准，进行连接，使用橡胶垫片和防爆螺栓固定紧密。

5. 密封胶填充：在地漏与管道连接口的周围使用密封胶进行填充，确保连接处的密封性。

6. 固定地漏：使用防爆螺栓将地漏牢固地固定在地面上，确保地漏不会移位或摇晃。

7. 清洗和测试：安装完成后，进行地漏的清洗和测试，确保所有连接处密封可靠、无渗漏。

第五步：进行施工验收

在地漏安装完成后，需要进行相应的施工验收工作。验收时，需要仔细检查地漏的安装位置、连接处的密封性和固定性，以及地漏的外观质量。同时，还需进行一定的功能测试，确保地漏正常工作。

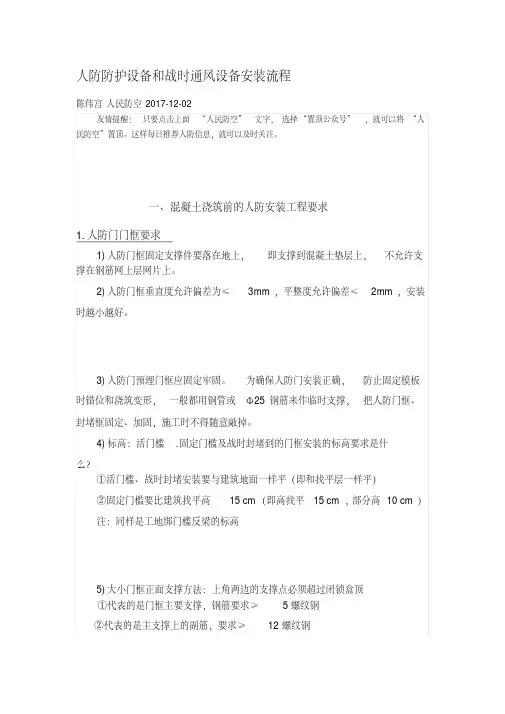

人防防护设备和战时通风设备安装流程

陈伟宫人民防空2017-12-02

友情提醒：只要点击上面“人民防空”文字，选择“置顶公众号”，就可以将“人

民防空”置顶。这样每日推荐人防信息，就可以及时关注。

一、混凝土浇筑前的人防安装工程要求

1.人防门门框要求

1)人防门框固定支撑件要落在地上，即支撑到混凝土垫层上，不允许支

撑在钢筋网上层网片上。

2)人防门框垂直度允许偏差为≤3mm，平整度允许偏差≤2mm，安装

时越小越好。

3)人防门预埋门框应固定牢固。为确保人防门安装正确，防止固定模板

时错位和浇筑变形，一般都用钢管或Φ25钢筋来作临时支撑，把人防门框、

封堵框固定、加固，施工时不得随意敲掉。

4)标高：活门槛.固定门槛及战时封堵到的门框安装的标高要求是什

么？

①活门槛、战时封堵安装要与建筑地面一样平（即和找平层一样平）

②固定门槛要比建筑找平高15 cm（即高找平15 cm，部分高10 cm）

注：同样是工地绑门槛反梁的标高

5)大小门框正面支撑方法：上角两边的支撑点必须超过闭锁盒顶

①代表的是门框主要支撑，钢筋要求≥5螺纹钢

②代表的是主支撑上的副筋，要求≥12螺纹钢

③代表的是门正面下角的支撑点，要求16螺纹钢

④代表的门框支撑桩点不得小于16螺纹钢

6)大小门反面支撑方法：

⑤代表的是门框反面主要支撑钢筋要求≥25螺纹钢不得超过门框10cm

⑥代表的是反面主要支撑于正面主要支撑加强性

⑦代表的是门框反面支撑桩点桩不得小于16螺纹钢

⑧代表的是门框反面支撑桩点与门框的距离

7)外封堵与内封堵以及大钢门框等带有角铁支撑的我们可以焊在角铁

上，但要看下角铁有无松动，有松动要加固。正面底角与小门相同。

8）门框安装时如支撑点距离加大，拉接筋随着加大，不得小于18螺纹

钢。门框底角的水平筋不得小于20螺纹钢。

9）做好每一樘门框贴上班组长序号，回到工程部在图纸上画出轴线写

上实名日期。

10）BFM、BM、BHFM、BHM、BGFM、BGM、GHSFM（12螺纹钢锚固钩）；

诚信 规范 高效 创新

第 1 页

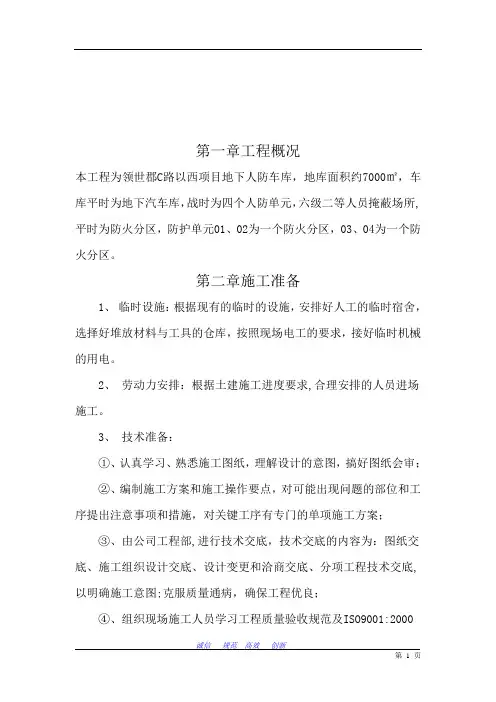

第一章工程概况

本工程为领世郡C路以西项目地下人防车库，地库面积约7000㎡，车库平时为地下汽车库，战时为四个人防单元，六级二等人员掩蔽场所,平时为防火分区，防护单元01、02为一个防火分区，03、04为一个防火分区。

第二章施工准备

1、 临时设施：根据现有的临时的设施，安排好人工的临时宿舍，选择好堆放材料与工具的仓库，按照现场电工的要求，接好临时机械的用电。

2、 劳动力安排：根据土建施工进度要求,合理安排的人员进场施工。

3、 技术准备：

①、认真学习、熟悉施工图纸，理解设计的意图，搞好图纸会审；

②、编制施工方案和施工操作要点，对可能出现问题的部位和工序提出注意事项和措施，对关键工序有专门的单项施工方案；

③、由公司工程部,进行技术交底，技术交底的内容为：图纸交底、施工组织设计交底、设计变更和洽商交底、分项工程技术交底,以明确施工意图;克服质量通病，确保工程优良；

④、组织现场施工人员学习工程质量验收规范及ISO9001:2000

诚信 规范 高效 创新

第 2 页 质量体系标准与作业指导书，实行专业技术培训，全面掌握、熟

悉安装工程质量检验评定标准；

⑤、建立各种规章制度：材料管理制度、安全责任制、施工现场用水用电安全制度、卫生值勤制度、出勤考核制度；

⑥ 、对工人岗前进行安全教育与安全交底。

第三章 主要施工方法与技术措施

根据该工程的实际情况，我公司计划把本水电项目工程分为室内外给水安装工程、室内外排水安装工程、低压电气系统和防雷工程四个施工分部工程进行施工。

第一节 给水、排水施工方案

1。1、给水排水工程施工流程图

给水排水工程施工流程如图所示。

给水排水工程施工流程图

施工准备

阀门试压 支架预制 设备安装

管道预制 支架安装

管道安装

试压、闭水 单机试运卫生器具

防腐油漆 通水冲洗

交工验收

诚信 规范 高效 创新
