热工仪表基础知识
1. 什么是测量？什么是热工测量？什么是热工测量仪表？
答：测量就是通过实验的方法，把被测量与其所采用的单位标准量进行比较，得出被测量数
值的过程。 热工测量就是在火力发电厂热力生产过程中对各种热工参数（如温度、压力、流量、液
位等）进行的测量方法和过程。 热工测量仪表是指用来测量热工参数（如温度、压力、流量、液位等）的仪表。
2. 热工仪表是由那几部分组成的？
答：热工测量仪表是由传感器、变换器、显示器三大部分组成。
传感器是指将被测量的某种物理量按照一定的规律转换成能够被仪表检测出来的物理
量的一类测量设备。也称感受件，一次仪表。
变换器的作用是将传感器输出的信号传送给显示器。也称连接件，中间件。
显示器的作用是反映被测参数在数量上的变化。也称显示件，二次仪表。
3. 按显示功能热工仪表分为那几类？
答：按结构形式热工仪表分为：
（1）指示仪表；是通过仪表的标尺和指针或液面、光点等的相对位置来显示被测参数瞬
时值的显示仪表。
（2）记录仪表；能把被测量的瞬时值记录下来的仪表。
（3）信号仪表；能把被测参数是否超越允许值进行灯光、音响报警的仪表。
（4）调节仪表；除显示被测参数外，还可以进行调节参数的仪表。
（5）累积仪表；是对被测量进行累积叠加的仪表。
4. 什么是示值的绝对误差？示值的相对误差？示值的引用误差？
答：示值的绝对误差是指仪表的指示值（被校仪表的读数值）x与被测量的真实值（标准仪
表的读数值）x0之间的代数差。 示值的绝对误差＝x－x0
示值的相对误差是指示值的绝对误差与被测量的实际值之比。 示值的相对误差＝%10000xxx
示值的引用误差是指示值的绝对误差与该仪表量程范围之比。以百分数表示。
示值的引用误差＝%100程下限仪表量程上限－仪表量0xx
5. 什么是仪表的基本误差？什么是仪表的测量误差？
答：在规定的技术条件下，将仪表的示值和标准表的示值相比较，在被测量平稳地增加和减
热⼯测量仪表知识点
《热⼯测量仪表》知识点
第1章：基础知识
难点
测量误差的表⽰形式
误差产⽣的原因
误差的种类
掌握
测量的基本概念
误差的分类
仪表的组成及其性能指标
仪表的基本误差和允许误差
仪表的引⽤误差
仪表的精度等级
仪表的防爆和防护
了解
检测技术与仪表的作⽤及发展
测量的不确定度
第2章：温度测量
掌握
温标与测温⽅法
热电偶测温原理
热电偶基本定律(推导和应⽤)
热电偶测温补偿原因、原理和⽅法
热电阻测温原理
热电阻测温引线误差和消除⽅法
了解
膨胀式与压⼒温度计⼯作原理
接触测温误差和对策
⾮接触式测温原理和⽅法
新型温度传感器
第3章压⼒和压差测量
掌握：
压⼒的基本概念分类
液柱式压⼒计⼯作原理（U形管、单管式、斜管式）弹性元件测压原理，各种弹性元件测压类型和范围
弹簧管压⼒计测量压⼒特点和应⽤领域
压⼒表量程选择⽅法、范围
了解：
了解其它弹性元件测量压⼒⽅法和原理
第4章：机械量测量
掌握
电容式传感器灵敏度和⾮线性误差计算分析（变极距、变⾯积、变介电常数、差动式）
电感式位移传感器⼯作原理（灵敏度、⾮线性误差计算分析） 差动式、互感、⾃感式、差动变压器（⼯作原理）
零点残余电压产⽣的原因和消除⽅法
直流电桥和交流电桥的测量特点
调制解调的基本概念
电涡流传感器的基本⼯作原理、类型和应⽤场合
光敏电阻、光敏晶体管⼯作原理和应⽤场合
绝对式和增量式码盘的⼯作原理和区别
第5章：流量测量
掌握：
流量测量现状及其原因分析
常见的流量传感器类型
节流式流量计的基本结构和⼯作原理和相关系数修正
节流式流量计对流体要求
常见的标准节流件性能
常见的⾮标节流件
标准节流装置的计算（两类命题、迭代流程）
⽪托管和均速管流量计的基本⼯作原理
电磁流量计的基本⼯作原理
涡街、科⾥奥利、涡轮、转⼦、靶式流量计⼯作原理
第6章：物位测量
直读式、静压式、差压式、浮⼒式、称重式液位计⼯作原理 汽包⽔位测量的重要意义
汽包⽔位测量的难点
重量⽔位、实际⽔位、虚假⽔位、⽰值⽔位概念
引起汽包虚假⽔位的原因
云母⽔位计的基本⼯作原理、引起误差的原因、缺点
仪表基础知识
1、 测量误差概念
1.1 、误差的分类 按误差数值表示的方法分为：绝对误差、相对误差、引用误差； 按误差出现的规律分为：系统误差（规律误差） 、随机误差（偶然误差） 、疏忽误差（粗大误差）
1.2 、真值与约定真值（近似真值） 、相对真值（标准表示值）
1.3 、仪表的精度等级是指基本误差（仪表在规定参比工作条件下，即标准工作条件下的最大误差）的 最大允许值，精度 =（最大误差 / 测量范围） *100%
2、化工过程仪表的分类
2.1 、按读取测量值的位置可分为：就地测量仪表（如就地压力表、温度计、液位计、流量计等）和远 传信号测量仪表（各类变送器、位置开关等）
2.2 、按测量参数性质可分为：分析、流量、物位（液位） 、压力、温度、电量、机械量等
3、分析仪表
3.1 、按分析目的分为：安全检测报警分析仪（可燃、有毒气体检测） 、成分分析仪表
3.2 、成分分析仪的分类：离线分析仪（分析室仪器） 、在线分析仪（COD分析仪、PH计、F离子分析仪
等）
4、流量测量
4.1 、流量的概念：是指单位时间内流过管道某一截面的流体数量。分为体积流量和质量流量，质量流
量皿=体积流量Q*流体密度p。质量流量的常用单位有：kg/h、t/h等，体积流量的常用单位有：l/h、m3/h 等。
4.2 、流体流动状态的分类： A、层流（雷诺数 Re〈 2300）B、过渡流（2300〈 Re〈4000） C、紊（湍） 流（雷诺数Re〉4000）。雷诺数是指流体惯性力与粘性力的比值。
4.3 、与流体有关的物理参数：温度、压力、密度、粘度、速度、流量等。
4.4 、流体的密度与温度、压力的关系：气体的密度随温度的升高而减小、随压力的增大而增大，液体 的密度主要随温度升高而减小、而与压力关系不大。
4.5 、流量测量仪表种类有：涡街流量计、金属管转子流量计、孔板节流装置流量计、锥形管流量计、 威力巴流量计、楔式流量计、质量流量计、电磁流量计等。

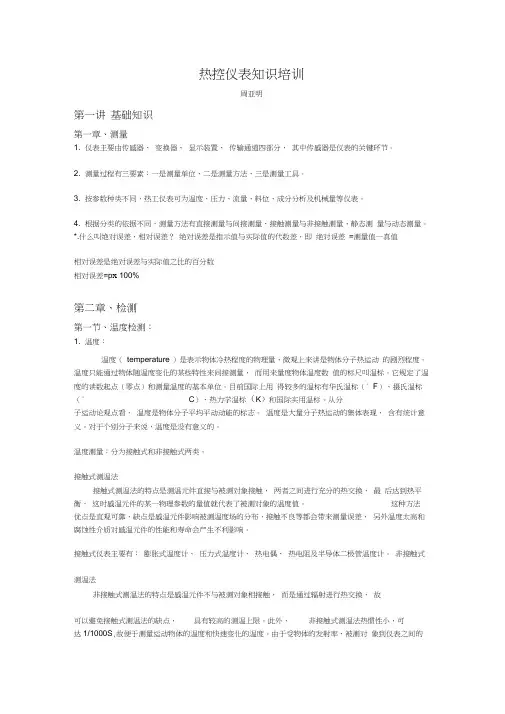

热控仪表知识培训
周亚明
第一讲 基础知识
第一章、测量
1. 仪表主要由传感器、 变换器、 显示装置、 传输通道四部分， 其中传感器是仪表的关键环节。
2. 测量过程有三要素：一是测量单位、二是测量方法、三是测量工具。
3. 按参数种类不同，热工仪表可为温度、压力、流量、料位、成分分析及机械量等仪表。
4. 根据分类的依据不同，测量方法有直接测量与间接测量、接触测量与非接触测量、静态测 量与动态测量。
*.什么叫绝对误差，相对误差？ 绝对误差是指示值与实际值的代数差，即 绝对误差 =测量值—真值
相对误差是绝对误差与实际值之比的百分数
相对误差=px 100%
第二章、检测
第一节、温度检测：
1. 温度：
温度（ temperature ）是表示物体冷热程度的物理量，微观上来讲是物体分子热运动 的剧烈程度。
温度只能通过物体随温度变化的某些特性来间接测量， 而用来量度物体温度数 值的标尺叫温标。它规定了温度的读数起点（零点）和测量温度的基本单位。目前国际上用 得较多的温标有华氏温标（° F）、摄氏温标（° C）、热力学温标（K）和国际实用温标。从分
子运动论观点看， 温度是物体分子平均平动动能的标志。 温度是大量分子热运动的集体表现， 含有统计意义。对于个别分子来说，温度是没有意义的。
温度测量：分为接触式和非接触式两类。
接触式测温法
接触式测温法的特点是测温元件直接与被测对象接触， 两者之间进行充分的热交换， 最 后达到热平衡， 这时感温元件的某一物理参数的量值就代表了被测对象的温度值。 这种方法
优点是直观可靠，缺点是感温元件影响被测温度场的分布，接触不良等都会带来测量误差， 另外温度太高和腐蚀性介质对感温元件的性能和寿命会产生不利影响。
接触式仪表主要有： 膨胀式温度计、 压力式温度计、 热电偶、 热电阻及半导体二极管温度计。 非接触式测温法
非接触式测温法的特点是感温元件不与被测对象相接触， 而是通过辐射进行热交换， 故
