焊缝编号规则

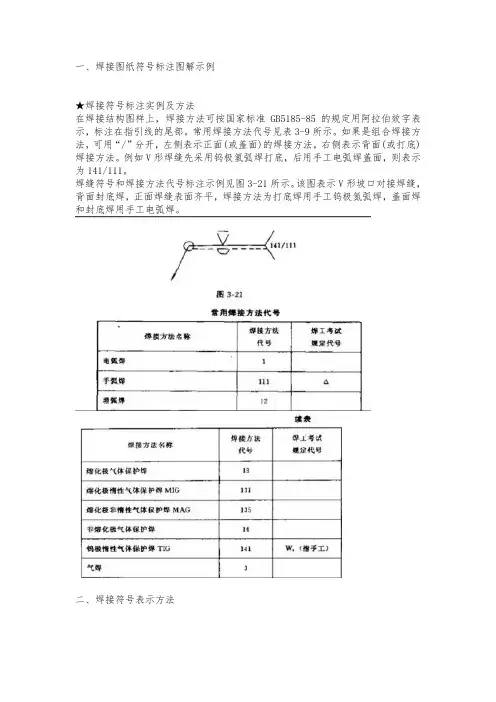

一、焊接图纸符号标注图解示例

★焊接符号标注实例及方法

在焊接结构图样上，焊接方法可按国家标准GB5185-85的规定用阿拉伯效字表示，标注在指引线的尾部。常用焊接方法代号见表3-9所示。如果是组合焊接方法，可用“/”分开，左侧表示正面(或盖面)的焊接方法，右侧表示背面(或打底)焊接方法。例如V形焊缝先采用钨极氢弧焊打底，后用手工电弧焊盖面，则表示为141/111。

焊缝符号和焊接方法代号标注示例见图3-21所示。该图表示V形坡口对接焊缝，背面封底焊，正面焊缝表面齐平，焊接方法为打底焊用手工钨极氮弧焊，盖面焊和封底焊用手工电弧焊。

二、焊接符号表示方法

1钢结构焊接符号含义大全

钢结构焊接符号也是依据GB324一1988《焊缝代号》来绘制。钢结构一般属于建筑学科，属于建筑行业。因此在钢结构焊接符号的标注中经常伴随有建筑符号、型钢符号、螺栓符号及铆钉符号等。

2钢结构焊缝符号表示的方法及有关规定：

（1）焊缝的引出线是由箭头和两条基准线组成。其中一条为实线，另一条为虚线，线型均为细线。

（2）基准线的虚线可以画在基准线实线的上侧，也可画在下侧，基准线一般应与图样的标题栏平行，仅在特殊条件下才与标题栏垂直。

（3）若焊缝处在接头的箭头侧，则基本符号标注在基准线的实线侧;若焊缝处在接头的非箭头侧，则基本符号标注在基准线的虚线侧。

（4）当为双面对称焊缝时。基准线可不加虚线。

（5）箭头线相对焊缝的位置一般无特殊要求，但在标注单边形焊缝时箭头线要指向带有坡口一侧的工件。

（6）基本符号、补充符号与基准线相交或相切，与基准线重合的线段，用粗实线表示。

（7）焊缝的基本符号、辅助符号和补充符号(尾部符号除外)一律为粗实线，尺寸数字原则上亦为粗实线，尾部符号为细实线，尾部符号主要是标注焊接工艺、方法等内容。

（8）在同一图形上，当焊缝形式、断面尺寸和辅助要求均相同时，可只选择一处标注焊缝的符号和尺寸。并加注“相同焊缝的符号”，相同焊缝符号为3/4圆弧，画在引出线的转折处。

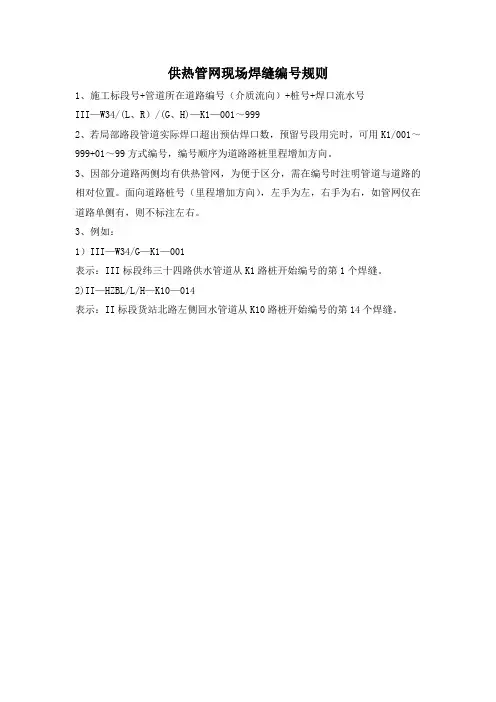

供热管网现场焊缝编号规则

1、施工标段号+管道所在道路编号（介质流向）+桩号+焊口流水号

III—W34/(L、R）/(G、H)—K1—001～999

2、若局部路段管道实际焊口超出预估焊口数，预留号段用完时，可用K1/001～999+01～99方式编号，编号顺序为道路路桩里程增加方向。

3、因部分道路两侧均有供热管网，为便于区分，需在编号时注明管道与道路的相对位置。面向道路桩号（里程增加方向），左手为左，右手为右，如管网仅在道路单侧有，则不标注左右。

3、例如：

1）III—W34/G—K1—001

表示：III标段纬三十四路供水管道从K1路桩开始编号的第1个焊缝。

2)II—HZBL/L/H—K10—014

表示：II标段货站北路左侧回水管道从K10路桩开始编号的第14个焊缝。

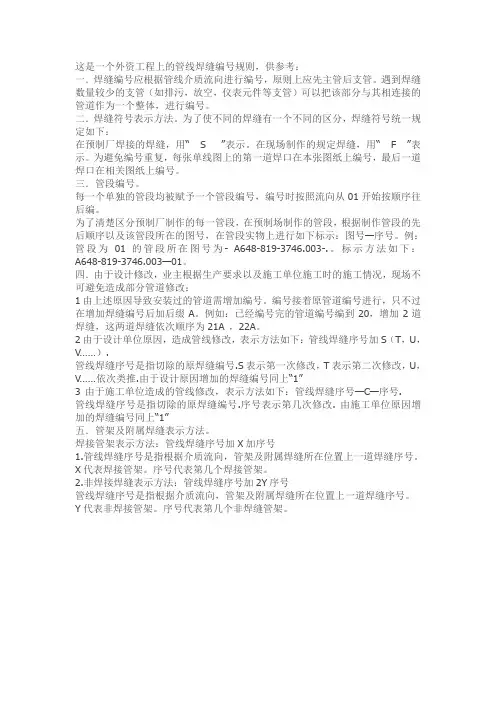

这是一个外资工程上的管线焊缝编号规则，供参考：

一．焊缝编号应根据管线介质流向进行编号，原则上应先主管后支管。遇到焊缝数量较少的支管（如排污，放空，仪表元件等支管）可以把该部分与其相连接的管道作为一个整体，进行编号。

二．焊缝符号表示方法。为了使不同的焊缝有一个不同的区分，焊缝符号统一规定如下：

在预制厂焊接的焊缝，用“ S ”表示。在现场制作的规定焊缝，用“ F ”表示。为避免编号重复，每张单线图上的第一道焊口在本张图纸上编号，最后一道焊口在相关图纸上编号。

三．管段编号。

每一个单独的管段均被赋予一个管段编号，编号时按照流向从01开始按顺序往后编。

为了清楚区分预制厂制作的每一管段，在预制场制作的管段，根据制作管段的先后顺序以及该管段所在的图号，在管段实物上进行如下标示：图号—序号。例：管段为01的管段所在图号为- A648-819-3746.003-.。标示方法如下：A648-819-3746.003—01。

四．由于设计修改，业主根据生产要求以及施工单位施工时的施工情况，现场不可避免造成部分管道修改：

1由上述原因导致安装过的管道需增加编号。编号接着原管道编号进行，只不过在增加焊缝编号后加后缀A。例如：已经编号完的管道编号编到20，增加2道焊缝，这两道焊缝依次顺序为21A ，22A。

2由于设计单位原因，造成管线修改，表示方法如下：管线焊缝序号加S（T，U，V……）.

管线焊缝序号是指切除的原焊缝编号.S表示第一次修改，T表示第二次修改，U，V……依次类推.由于设计原因增加的焊缝编号同上“1”

3 由于施工单位造成的管线修改，表示方法如下：管线焊缝序号—C—序号.

管线焊缝序号是指切除的原焊缝编号.序号表示第几次修改. 由施工单位原因增加的焊缝编号同上“1”

五．管架及附属焊缝表示方法。

焊接管架表示方法：管线焊缝序号加X加序号

1.管线焊缝序号是指根据介质流向，管架及附属焊缝所在位置上一道焊缝序号。

压力管道焊接标记

压力管道焊接标记是指在压力管道的焊接过程中，在焊缝及相关组件上做出的标记，用于记录和识别焊接的相关信息。这些标记通常包括焊缝编号、焊工编号、焊工考核等信息。通过标记，可以确保焊接质量的可追溯性和可控性，以及对焊缝进行监管和检验。

焊缝编号是将焊缝按照一定的编码规则进行编号，用于标识不同的焊缝。这种编号通常由符号、数字和字母组成，可以表示焊接位置、焊接方法、焊接材料等信息。通过焊缝编号，可以方便地追踪和记录每个焊缝的相关信息。

焊工编号是对参与焊接工作的焊工进行编号，用于识别和追踪焊工的工作。每个焊工都有一个唯一的编号，通过该编号可以查找到焊工的相关资质和工作记录。焊工编号的使用可以确保焊接工作的可控性和质量。

焊工考核是对焊工进行技术能力评估的一种方式。通过对焊工进行考核，可以评估其焊接技术水平和质量控制能力。焊工考核通常包括理论知识考试和实际焊接技能考核两个方面。通过考核，可以确保焊工具备良好的焊接技术和质量管理能力，从而保证焊接的质量和安全性。

总之，压力管道焊接标记是用于记录和识别焊接相关信息的标记，包括焊缝编号、焊工编号和焊工考核等。这些标记的使用可以确保焊接质量的可追溯性和可控性，保证焊接的质量和安全性。
