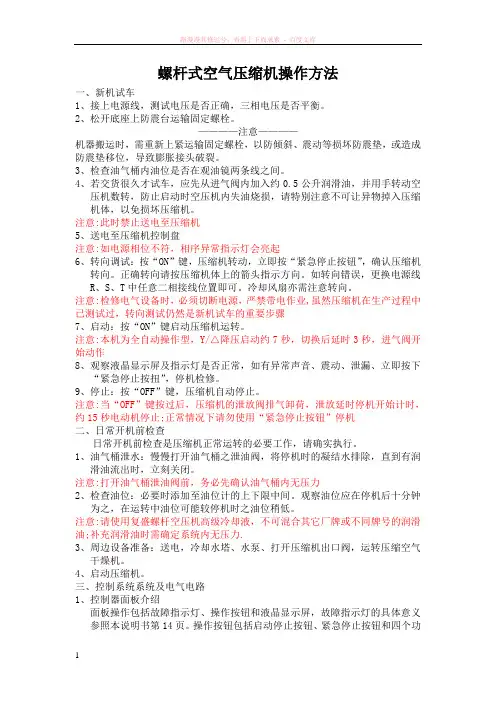

1 螺杆式空气压缩机操作方法

一、新机试车

1、接上电源线，测试电压是否正确，三相电压是否平衡。

2、松开底座上防震台运输固定螺栓。

————注意————

机器搬运时，需重新上紧运输固定螺栓，以防倾斜、震动等损坏防震垫，或造成防震垫移位，导致膨胀接头破裂。

3、检查油气桶内油位是否在观油镜两条线之间。

4、若交货很久才试车，应先从进气阀内加入约0.5公升润滑油，并用手转动空压机数转，防止启动时空压机内失油烧损，请特别注意不可让异物掉入压缩机体，以免损坏压缩机。

注意:此时禁止送电至压缩机

5、送电至压缩机控制盘

注意:如电源相位不符，相序异常指示灯会亮起

6、转向调试：按“ON”键，压缩机转动，立即按“紧急停止按钮”，确认压缩机转向。正确转向请按压缩机体上的箭头指示方向。如转向错误，更换电源线R、S、T中任意二相接线位置即可。冷却风扇亦需注意转向。

注意:检修电气设备时，必须切断电源，严禁带电作业,虽然压缩机在生产过程中已测试过，转向测试仍然是新机试车的重要步骤

7、启动：按“ON”键启动压缩机运转。

注意:本机为全自动操作型，Y/△降压启动约7秒，切换后延时3秒，进气阀开始动作

8、观察液晶显示屏及指示灯是否正常，如有异常声音、震动、泄漏、立即按下“紧急停止按扭”，停机检修。

9、停止：按“OFF”键，压缩机自动停止。

注意:当“OFF”键按过后，压缩机的泄放阀排气卸荷，泄放延时停机开始计时，约15秒电动机停止;正常情况下请勿使用“紧急停止按钮”停机

二、日常开机前检查

日常开机前检查是压缩机正常运转的必要工作，请确实执行。

1、油气桶泄水：慢慢打开油气桶之泄油阀，将停机时的凝结水排除，直到有润滑油流出时，立刻关闭。

注意:打开油气桶泄油阀前，务必先确认油气桶内无压力

2、检查油位：必要时添加至油位计的上下限中间。观察油位应在停机后十分钟为之，在运转中油位可能较停机时之油位稍低。

螺杆空压机说明书

螺杆空压机说明书

1. 引言

螺杆空压机是一种常用的压缩空气设备，广泛应用于工业领域。本说明书旨在为用户提供关于螺杆空压机的详细信息，包括工作原理、技术参数、操作方法以及维护保养等方面的内容。请用户在使用螺杆空压机之前仔细阅读本文档，并按照操作指南进行正确操作，以确保设备的正常运行。

2. 工作原理

螺杆空压机是利用螺杆运动的原理来压缩空气的。主要由压缩机、电机、控制系统等组成。当电机启动后，螺杆通过相互啮合的方式，将气体逐渐压缩，并将压缩后的空气送至储气罐或管道系统中。螺杆空压机具有高效、稳定的特点，可以提供持续、稳定的压缩空气供应。

3. 技术参数

螺杆空压机的技术参数如下：

- 压缩机功率：根据具体型号而定，通常在10-500马力之间。

- 排气量：根据型号不同，通常在10-1000立方米/分钟之间。

- 压力范围：通常在7-13巴之间。

- 动力源：电动机，功率根据具体型号而定。

4. 操作方法

4.1 启动与停止

- 启动：按下启动按钮，待螺杆空压机正常运转后，即可开始使用。

- 停止：按下停止按钮，螺杆空压机将停止工作。

4.2 压力控制

螺杆空压机通常具有压力控制装置，用户可以根据需要进行调节。具体方法如下：

1. 找到压力调节阀，通常位于压缩机控制面板上。 2. 逆时针旋转压力调节阀，可以降低设定压力；顺时针旋转可以增加设定压力。

3. 调节至所需的压力值后，锁紧压力调节阀。

4.3 维护保养

螺杆空压机的维护保养对于其正常运行至关重要。用户应定期进行以下维护工作：

- 清洁：定期清洁螺杆空压机外表面，并清除滤清器中的灰尘和污垢。

- 润滑：根据使用手册的要求，定期给螺杆空压机添加润滑油，确保螺杆和轴承的正常运转。

- 检查：定期检查各个部件的磨损情况，并进行必要的更换或维修。

5. 故障排除

在使用螺杆空压机过程中，可能会遇到一些故障情况。以下是一些常见故障及解决方法的示例：

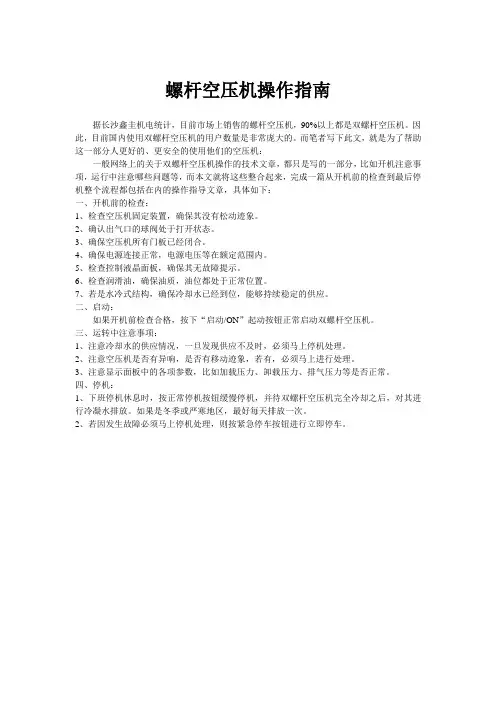

螺杆空压机操作指南

据长沙鑫圭机电统计，目前市场上销售的螺杆空压机，90%以上都是双螺杆空压机。因此，目前国内使用双螺杆空压机的用户数量是非常庞大的。而笔者写下此文，就是为了帮助这一部分人更好的、更安全的使用他们的空压机：

一般网络上的关于双螺杆空压机操作的技术文章，都只是写的一部分，比如开机注意事项，运行中注意哪些问题等，而本文就将这些整合起来，完成一篇从开机前的检查到最后停机整个流程都包括在内的操作指导文章，具体如下：

一、开机前的检查：

1、检查空压机固定装置，确保其没有松动迹象。

2、确认出气口的球阀处于打开状态。

3、确保空压机所有门板已经闭合。

4、确保电源连接正常，电源电压等在额定范围内。

5、检查控制液晶面板，确保其无故障提示。

6、检查润滑油，确保油质，油位都处于正常位置。

7、若是水冷式结构，确保冷却水已经到位，能够持续稳定的供应。

二、启动：

如果开机前检查合格，按下“启动/ON”起动按钮正常启动双螺杆空压机。

三、运转中注意事项：

1、注意冷却水的供应情况，一旦发现供应不及时，必须马上停机处理。

2、注意空压机是否有异响，是否有移动迹象，若有，必须马上进行处理。

3、注意显示面板中的各项参数，比如加载压力、卸载压力、排气压力等是否正常。

四、停机：

1、下班停机休息时，按正常停机按钮缓慢停机，并待双螺杆空压机完全冷却之后，对其进行冷凝水排放。如果是冬季或严寒地区，最好每天排放一次。

2、若因发生故障必须马上停机处理，则按紧急停车按钮进行立即停车。

螺杆空压机控制器

操作说明

V1.3 上海宏赛自动化电气有限公司 2007-10-12 螺杆空压机控制器操作说明 hopesailing

上海宏赛自动化电气有限公司 第 2 页 共 6 页 一、基本操作面板

二、按键介绍 启动 ―― 在无故障情况下启动运行空压机并可从停机切换到运行状态。 停止 ―― 停止运行空压机。 设定键 ―― 修改参数后，按此键确认数据存储输入。 上移键 ―― 在缺省页面下作为时间查询键；数据修改时，按此键增加该数位；在菜单选择时作为选择键。 下移键 ―― 在缺省页面下作为主菜单键；数据修改时，按此键减少该数位；在菜单选择时作为选择键。 移位/确认键 ―― 在缺省页面下作为近/远控切换键；数据修改时，此键作为移位键；在菜单选择时作为确定键。 下移键 设定键 上移键 停止按键 启动按键

移位/确认键 LCD显示

返回键 螺杆空压机控制器操作说明 hopesailing

上海宏赛自动化电气有限公司 第 3 页 共 6 页 返回键 ―― 在菜单操作时，此键作为返回键返回上一级菜单。 三、外部开关量和模拟量的输入输出特点说明 经济型空压机控制接口说明

JP1 引脚号 名称 意义 1 PIN+ 压力传感器输入＋ 2 PIN- 压力传感器输入－ 3 TIN- 温度传感器输入－ 4 TIN- 温度传感器输入－ 5 TIN+ 温度传感器输入＋ 6 I1 主机电流(R)传感器输入 7 I2 主机电流(T)传感器输入 8 FIR 风机电流(R)传感器输入 9 FIT 风机电流(T)传感器输入

10 VST ST相电压传感器输入 11 GND 信号公共点 JP4 引脚号 名称 意义 1 DI0 空滤信号输入（常开） 2 DI1 油滤信号输入（常开） 3 DI2 油细信号输入（常开） 4 DI3 压力开关输入（常开） 5 DI4 紧停信号输入（常闭） JP4 JP1

JP5 JP3 1 1

1 1 螺杆空压机控制器操作说明 hopesailing
