不锈钢和铜焊接方法

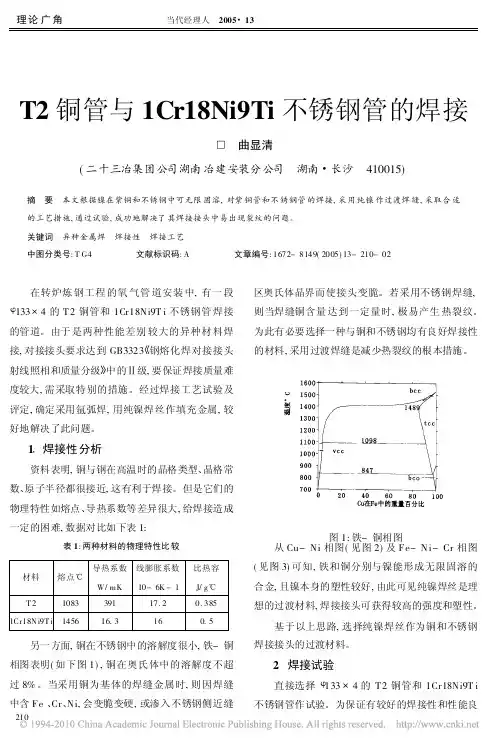

T2铜管与1Cr18Ni9Ti不锈钢管的焊接󰀁󰀂曲显清(二十三冶集团公司湖南冶建安装分公司󰀂湖南 长沙󰀂410015)摘󰀂要󰀂本文根据镍在紫铜和不锈钢中可无限固溶,对紫铜管和不锈钢管的焊接,采用纯镍作过渡焊缝,采取合适的工艺措施,通过试验,成功地解决了其焊接接头中易出现裂纹的问题。关键词󰀂异种金属焊󰀂焊接性󰀂焊接工艺中图分类号:TG4󰀂󰀂󰀂󰀂󰀂文献标识码:A󰀂󰀂󰀂󰀂󰀂文章编号:1672-8149(2005)13-210-02󰀂󰀂在转炉炼钢工程的氧气管道安装中,有一段󰀁133!4的T2铜管和1Cr18Ni9Ti不锈钢管焊接的管道。由于是两种性能差别较大的异种材料焊接,对接接头要求达到GB3323∀钢熔化焊对接接头射线照相和质量分级#中的∃级,要保证焊接质量难度较大,需采取特别的措施。经过焊接工艺试验及评定,确定采用氩弧焊,用纯镍焊丝作填充金属,较好地解决了此问题。1󰀁焊接性分析资料表明,铜与钢在高温时的晶格类型、晶格常数、原子半径都很接近,这有利于焊接。但是它们的物理特性如熔点、导热系数等差异很大,给焊接造成一定的困难,数据对比如下表1:表1:两种材料的物理特性比较材料熔点%导热系数W/mK线膨胀系数10-6K-1比热容J/g%T2108339117.20.3851Cr18Ni9Ti145616.

3160.5󰀂󰀂另一方面,铜在不锈钢中的溶解度很小,铁-铜相图表明(如下图1),铜在奥氏体中的溶解度不超过8%。当采用铜为基体的焊缝金属时,则因焊缝中含Fe、Cr、Ni,会变脆变硬,或渗入不锈钢侧近缝区奥氏体晶界而使接头变脆。若采用不锈钢焊缝,则当焊缝铜含量达到一定量时,极易产生热裂纹。为此有必要选择一种与铜和不锈钢均有良好焊接性的材料,采用过渡焊缝是减少热裂纹的根本措施。

图1:铁-铜相图从Cu-Ni相图(见图2)及Fe-Ni-Cr相图

(见图3)可知,铁和铜分别与镍能形成无限固溶的合金,且镍本身的塑性较好,由此可见纯镍焊丝是理想的过渡材料,焊接接头可获得较高的强度和塑性。基于以上思路,选择纯镍焊丝作为铜和不锈钢焊接接头的过渡材料。2󰀁焊接试验直接选择󰀁133!4的T2铜管和1Cr18Ni9Ti不锈钢管作试验。为保证有较好的焊接性和性能良210理论广角󰀂󰀂󰀂󰀂󰀂󰀂󰀂󰀂󰀂󰀂󰀂当代经理人󰀂2005 13

不锈钢和黄铜焊接的工艺流程

嘿，朋友们！今天来和大家聊聊不锈钢和黄铜焊接的工艺流程，这可真是个有趣又实用的事儿呢！

咱先说说不锈钢和黄铜这俩材料吧，不锈钢那可是出了名的结实耐用，就像咱中国人坚韧不拔的性格；黄铜呢，金灿灿的看着就讨人喜欢，跟咱生活里那些亮眼的美好一样。把它们焊接到一块儿，那不就像是把不同的美好融合在一起嘛！

要焊接它们，第一步得把材料准备好呀。把不锈钢和黄铜的表面清理得干干净净的，不能有一点脏东西，这就好比咱出门得把脸洗干净一样重要。要是表面不干净，那焊接出来的能好看吗？能结实吗？

接下来就是关键的焊接啦！就好像一场精彩的表演要开始了。焊接的时候可得掌握好火候，温度不能太高也不能太低。你想想，要是火太大了，那不就把材料给烧坏啦；要是火太小了，又怎么能把它们牢牢地焊接在一起呢？这就跟做饭似的，火大了容易糊，火小了又不熟。

焊接的时候，焊条就像是个神奇的魔法棒，在不锈钢和黄铜之间舞动，把它们紧紧地连接起来。看着那焊缝一点点地形成，心里那个成就感呀，就甭提了！这焊缝得均匀、得牢固，可不能有一点马虎。这就好像盖房子，根基得打牢了，房子才能稳稳当当的。

焊接完了可不算完事儿哦，还得检查检查呢。看看焊缝有没有裂缝呀，有没有没焊接好的地方呀。这就像咱做完一件事，得回头看看有没有遗漏的地方，有没有做得不够好的地方。要是发现问题，赶紧补救，可不能让它就这么糊弄过去。

焊接不锈钢和黄铜，真的不是一件简单的事儿呢！这需要耐心、细心和技巧。就像咱过日子一样，得用心经营，才能把生活过得有滋有味。你说，要是随随便便地对待，能有好结果吗？

咱再想想，要是那些大桥呀、高楼呀，焊接的时候不认真，那得多危险呀！所以说呀，这焊接可真是个重要的活儿。咱虽然不是专业的焊接工人，但了解了解这些知识，也能让咱对这些工艺多一份敬意呀。

总之呢，不锈钢和黄铜焊接的工艺流程虽然有点复杂，但只要咱认真对待，就一定能把它们焊接得漂漂亮亮、结结实实的。让我们一起为这些神奇的工艺点赞吧！

不锈钢与铜管的焊接方法

不锈钢和铜管能焊接在一起吗？那必须能啊！这就好比把两个不同世界的小伙伴拉到一起，创造出超棒的组合。

先说说焊接步骤。把不锈钢和铜管清理干净，就像给它们洗个超级干净的澡，不能有一点脏东西。然后选择合适的焊接材料，这可重要啦，就像给它们找个合适的胶水。接着用焊枪加热，小心翼翼地把它们融合在一起，就像在做一场精细的小手术。

注意事项可不少呢！焊接的时候一定要注意安全，不然可就糟糕啦！要戴好防护眼镜和手套，这就像给你自己穿上了超级铠甲。温度也要控制好，不能太高也不能太低，不然焊接效果就大打折扣啦。

安全性和稳定性方面，只要你操作正确，那绝对没问题。就像盖房子一样，只要基础打得好，房子就不会倒。焊接好了的不锈钢和铜管，结实得很呢！

应用场景那可多啦！在家庭装修中，水管的连接就可以用到。在工业领域，各种设备的制造也少不了它们。为啥呢？因为它们焊接在一起后，既耐腐蚀又耐用，这不是超棒吗？

给你举个实际案例吧！我有个朋友在装修房子的时候，就用了不锈钢和铜管的焊接，到现在都没出现任何问题。那效果，杠杠的！

不锈钢和铜管的焊接就是这么厉害。操作得当，就能创造出坚固耐用的连接。赶紧试试吧！

铜与不锈钢的焊接技术操作，涉及手工电弧焊、埋弧焊、钨极氩弧焊(TIG)、气焊、钎焊等

一、概述

铜与不锈钢的焊接情况经常遇到,焊接有一定难度,主要表现为:它门焊接时对铜的渗透裂纹十分敏感,为防止渗透裂纹产生,首先要合理选择合理工艺,选择小的焊接线能量;其次是选择合适的填充材料,控制易产生低熔共晶的元素,如:S、P、O等,向焊缝中加入Al、Si、Mn、V、Mo、Ni等元素。

二、焊接方法

1.手工电弧焊

铜与不锈钢采用手工电弧焊时,注意如果选择奥氏体不锈钢焊条容易引起热裂纹;最好选择镍-铜焊条(70%镍+30%铜),或者镍基合金焊条,还可用铜焊条(T237);施焊时采用小直径小电流快速焊不摆动的焊接工艺,并且使电弧偏向铜一侧,以免产生渗透裂纹。

2.埋弧焊

铜与不锈钢采用埋弧焊时作主要的问题是裂纹和气孔;焊前要严格清理焊件及焊丝表面,8～10mm厚的焊件,一般开70°V形坡口,纯铜一侧的破角度为40°,不锈钢(1Cr18Ni9Ti)一侧的坡口角度为30°,焊剂采用HJ431或HJ430(200℃烘2h),焊丝一般选用铜焊丝,并在坡口内放置1～3根镍丝或镍-铜合金丝;选择较大的焊接线能量,并使用冷却水式铜寸垫,焊丝指向铜一侧,并距坡口中心5～6mm。

3.钨极氩弧焊(TIG)

铜及其合金与与不锈钢采用钨极氩弧焊时,可获得良好的焊接接头,但要掌握恰当的工艺才能得到满意的效果;它们焊接的接头形式基本形坡口上有对接和角接两种,铜一侧不开坡口,不锈钢一侧最好开半个V坡口。施焊前清理焊件表面,正反面涂上熔剂(70%H3BO3,21%Na2B4O2,9%CaF2),烘干后施焊,焊丝尽量用蒙乃尔合金(70%Ni,30%Cu),或含硅铝的铜合金焊丝,如:HS221,QAl9-2,QAl9-4,QSi3-1,QSn4-3等;TIG焊接时钨极电弧偏向铜一侧距离坡口中心约为5～8mm,以控制不锈钢的熔化量;焊材大多选铜焊丝或铜-镍焊丝,也可选含铝的青铜焊丝,这是为了改善焊缝金属的力学性能及防止铜的渗透裂纹;通常采用快速焊,不摆动的手法;当采用氩弧焊-钎焊的工艺,尽量减少不锈钢一侧的熔化量,相当于对不锈钢来说是一种钎焊连接,而对铜一侧来说是熔焊连接。
