智能电能表接线错误造成短路故障的防范策略

智能电能表计量故障分析及处理措施

智能电能表是一种基于微处理器技术和通信技术的电能计量设备，具备实时监测、数据记录、远程通信等功能。由于其具备了自动化、智能化的特性，得到了广泛的应用。在使用过程中，智能电能表也存在着故障的可能性，因此对于智能电能表的故障分析及处理措施具有重要的意义。

一、常见的智能电能表故障类型及其原因

1. 电能表显示异常

出现电能表显示异常的原因可能有很多，例如电能表的显示液晶屏幕损坏、电能表内部线路短路等。可以通过重新连接电源、检查线路等方式进行排查。

2. 电能表读数偏差大

电能表读数偏差大的原因可能是电能表内部的电路出现问题，例如电能表计量芯片损坏、电流互感器故障等。可以通过更换计量芯片、重新校准电流互感器等方式来处理。

3. 电能表通信故障

电能表通信故障可能是由于通讯模块故障、通信线路故障等原因导致的。可以通过更换通讯模块、检查通信线路等方式来解决这一问题。

针对以上几种常见的智能电能表故障类型及其原因，我们可以采取以下的处理措施。

二、智能电能表故障的处理措施

1. 定期检测电能表

为了及时发现电能表的故障，可以对电能表进行定期的检测，包括对电能表的外观、显示、通信等功能进行检查，确保电能表的正常运行。

2. 加强维护保养

对于智能电能表的维护保养非常重要，包括清洁电能表外壳、保持通信线路畅通、定期更换电池等，可以有效的延长电能表的使用寿命。

3. 及时处理故障

一旦发现电能表出现故障，应该立即对其进行处理，例如重新连接电源、更换故障部件等，确保电能表的正常使用。 4. 强化管理和监督

对于使用智能电能表的单位，应当建立健全的管理制度，加强对电能表的监督，确保其正常运行。

5. 提高技术水平

电力科技

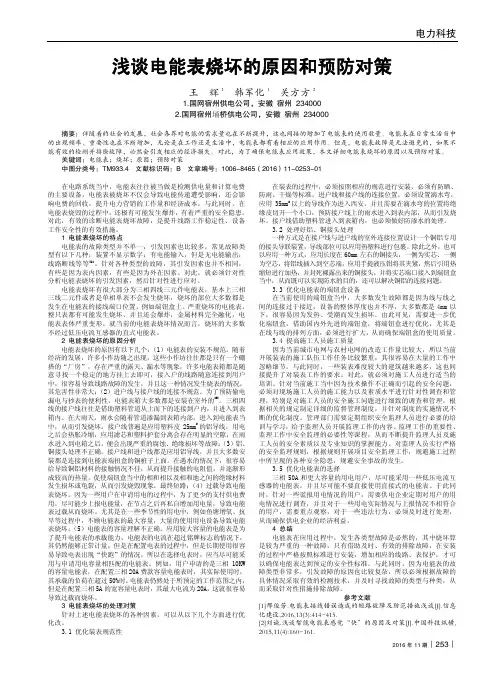

2016年11期︱253︱ 浅谈电能表烧坏的原因和预防对策 王 辉1 韩军化1 关方方2 1.国网宿州供电公司，安徽 宿州 234000 2.埇国网宿州桥供电公司，安徽 宿州 234000 摘要：伴随着的社会的发展，社会各界对电能的需求量也在不断提升，这也间接的增加了电能表的使用数量。电能表在日常生活当中的出现频率、重要性也在不断增加，无论是在工作还是生活中，电能表都有着相应的应用作用。但是，电能表故障是无法避免的，如果不能有效的检测并排除故障，必然会引发相应的经济损失。对此，为了确保电能表应用效果，本文详细电能表烧坏的原因以及预防对策。 关键词：电能表；烧坏；原因；预防对策 中图分类号：TM933.4 文献标识码：B 文章编号：1006-8465（2016）11-0253-01 在电路系统当中，电能表往往被当做是检测供电量和计算电费的主要设备，电能表被烧坏不仅会导致电能传递遭受影响，还会影响电费的回收，提升电力营销的工作量和经济成本，与此同时，在电能表烧毁的过程中，还极有可能发生爆炸，有着严重的安全隐患。对此，有效的诊断电能表烧坏故障，是提升线路工作稳定性、设备工作安全性的有效措施。 1 电能表烧坏的特点 电能表的故障类型并不单一，引发因素也比较多，常见故障类型有以下几种：装置不显示数字；有电能输入，但是无电能输出；线路断线等等[1]。针对各种类型的故障，其引发因素也并不相同，有些是因为表内因素，有些是因为外在因素。对此，就必须针对性分析电能表烧坏的引发因素，然后针对性进行应对。 电能表烧坏有很大部分为三相四线三元件电能表，基本上三相三线二元件或者是单相单表不会发生烧坏，烧坏的部位大多数都是发生在电能表的接线端口位置，例如端钮盒上。严重烧坏的电能表，整只表都有可能发生烧坏，并且还会爆炸，金属材料完全融化，电能表表体严重变形。就当前的电能表烧坏情况而言，烧坏的大多数不经过低压电流互感器的直式电能表。 2 电能表烧坏的原因分析 电能表烧坏的原因有以下几个：（1）电能表的安装不规范。随着经济的发展，许多小作坊随之出现，这些小作坊往往都是只有一个硼搭的“厂房”，存在严重的露天、漏水等现象，许多电能表箱都是随意寻找一个稳定的地方挂上去即可，接入户的线路随意连接到用户中，很容易导致线路故障的发生，并且这一种情况发生烧表的情况，其危害性非常大；（2）进户线与接户线的连接不规范。为了预防偷电漏电与抄表的便利性，电能表箱大多数都是安装在室外的[2]。三相四线的接户线往往是借助塑料管道从上而下的连接到户内，并进入到表箱内。在大雨天，雨水会随着管道渗漏到表箱内部，进入到电能表当中，从而引发烧坏。接户线普遍是应用塑料皮25mm2的铝导线，用电之后会热胀冷缩，应用滤芯和塑料护套分离会存在明显的空隙，在雨水进入到电箱之后，便会出现严重的腐蚀、绝缘损坏等故障；（3）铝、铜接头处理不正确。接户线和进户线都是应用铝导线，并且大多数安装都是连接到电能表端扭盒的铜桩子上面。在遇水的情况下，很容易给导致铜铝材料的接触情况不佳，从而提升接触的电阻值，并逐渐形成较高的热量，促使端钮盒当中的相和相以及相和地之间的绝缘材料发生损坏或龟裂，从而引发烧毁现象，最终短路；（4）过载导致电能表烧坏。因为一些用户在申请用电的过程中，为了更少的支付供电费用，尽可能少上报电能量，在节点之后再私自增加用电量，导致电能表过载从而烧坏。尤其是在一些季节性的用电中，例如鱼塘增氧、抗旱等过程中，不顾电能表的最大容量，大量的使用用电设备导致电能表烧坏；（5）电能表的容量理解不正确。应用较大容量的电能表是为了提升电能表的承载能力，电能表的电流在超过铭牌标志的情况下，其仍然能够正常计量，但是在配置电表的过程中，但是长期使用很容易导致电表出现“快跑”的情况，所以在选择电表时，应当尽可能采用与申请用电容量相匹配的电能表。例如，用户申请的是三相10KW的容量电能表，在配置三相20A费款容量电能表时，其实际使用时，其承载的负荷在超过50%时，电能表仍然处于所预定的工作范围之内，但是在配置三相5A的宽容量电表时，其最大电流为20A，这就很容易导致过载而烧坏。 3 电能表烧坏的处理对策 针对上述电能表烧坏的各种因素，可以从以下几个方面进行优化改。 3.1 优化装表规范性 在装表的过程中，必须按照相应的规范进行安装，必须有防晒、防雨、干燥等标准。进户线和接户线的连接位置，必须设置滴水弯，应用35mm2以上的导线作为进入西安，并且需要在滴水弯的位置将绝缘皮切开一个小口，预防接户线上的雨水进入到表内部，从而引发烧坏。接户线借助塑料管进入到表箱内，也必须做好防渗水的处理。 3.2 处理好铝、铜接头处理 一种方式是在接户线与进户线的室外连接位置设计一个铜铝专用的接头导联装置，导线部位可以应用热塑料进行包裹。除此之外，也可以应用一种方式，应用长度在60mm左右的铜接头，一侧为实芯、一侧为空芯，将铝线插入到空芯端，应用手提液压钳将其夹紧，然后引用热缩短进行加热，并封死裸露出来的铜接头，并将实芯端口接入到端钮盒当中，从而既可以实现防水的目的，还可以解决铜铝的连接问题。 3.3 优化电能表的端钮盒设备 在当前使用的端钮盒当中，大多数发生故障都是因为线与线之间的连接过于接近，设备的整体厚度也并不厚，大多数都是4mm以下，很容易因为发热、受潮而发生损坏。由此可见，需要进一步优化端钮盒，借助国内外先进的端钮盒，将端钮盒进行优化，尤其是在线与线的排列方面，必须进行扩大，从而确保端钮盒的使用质量。 3.4 提高施工人员施工质量 因为当前城市电网与农村电网的改造工作量比较大，所以当前开展装表的施工队伍工作任务比较繁重，其很容易在大量的工作中忽略细节。与此同时，一些装表难度较大的建筑越来越多，这也间接提升了对装表工作的要求。对此，就必须对施工人员进行适当的培训。针对当前施工当中因为技术操作不正确而引起的安全问题，必须对现场施工人员的施工能力以及素质水平进行针对性调查和管理，特别是对施工人员的安全施工问题进行细致的调查和管理。根据相关的规定制定详细的监督管理制度，并针对制度的实施情况不断的优化制度。管理部门需要定期组织安全监理人员进行必要的培训与学习，给予监理人员开展监理工作的内容、监理工作的重要性、监理工作中安全监理的必要性等课程，从而不断提升监理人员及施工人员的安全素质以及专业知识的掌握能力。对监理人员实行严格的安全监理规则，根据规则开展项目安全监理工作，规避施工过程中所呈现的各种安全隐患，规避安全事故的发生。 3.5 优化电能表的选择 三相50A和更大容量的用电用户，尽可能采用一些低压电流互感器的电能表，并且尽可能不要直接使用直接式的电能表。于此同时，针对一些谎报用电情况的用户，需要供电企业定期对用户的用电情况进行调查，并且对于一些用电实际情况与上报情况不相符合的用户，需要重点观察，对于一些违法行为，必须及时进行处理，从而确保供电企业的经济利益。 4 总结 电能表在应用过程中，发生各类型故障是必然的，其中烧坏算是较为严重的一种故障，只有借助及时、有效的排除故障，在安装的过程中严格按照标准进行安装，增加相应的线路、表保护，才可以确保电能表达到预定的安全性标准。与此同时，因为电能表的故障类型非常多，引发故障的原因也比较复杂，所以必须根据故障的具体情况采取有效的检测技术，并及时寻找故障的类型与种类，从而采取针对性措施排除故障。 参考文献 [1]邢俊芳.电能表接线错误造成的短路故障及防范措施浅谈[J].信息化建设,2016,13(3):414-415. [2]刘诚.浅谈智能电能表感觉“快”的原因及对策[J].中国科技纵横, 2015,11(4):160-161.

电能表错接线成因分析及防范措施

内蒙古自治区鄂尔多斯市 017000

摘要：现阶段各个行业内部发展势头良好，对用电的需求量不断增加，电力不仅能为企业发展带来很大的经济效益，保证企业内部日常的工作进展，人们日常的生活、学习以及娱乐也都离不开电力，而且互联网行业的兴起，各个网络设备都需要电力的支持，在这种情况下用电量剧增。电能表作为电能计量的重要装置，贯穿于发电、输电、用电的整个过程，如果电能表出现错接线问题，会带来一定危害，本文分析了电能表错接线的原因，并提出了对应的防范措施，希望能够提高电能表的工作质量，最大程度的减少错接线的发生。

关键字：电能表；错接线；成因；防范措施

引言：电能表作为计量各企业和家庭用户用电量的重要工具，其计量的准确性直接影响到供电和用电双方的利益，是电力运输使用的重要环节，因此，为了更好的做好电能计量工作，保证用户享受到高质量的电力服务，确保其他企业的正常运转和人们的正常生活，相关人员应该做好电能表的维修维护工作，确保电能表线路连接的正确性，这样才能最大程度上降低电能表所产生的误差，为用户提供更优质的服务，推动各个行业内部的发展，为各个企业的发展提供电力支持保障。

一、电能表错接线的危害

电能表在装接的过程当中错接线问题一直是影响计量结果的重要难题，现阶段随着智能化技术设备的普及，电脑表的智能化发展水平和总体质量也有了显著提高，说明现阶段智能化电能表的功能类型是重要的发展趋势之一，但是在日常装机电能表的过程当中还是会出现接触线路的情况，这种情况一旦发生，会增大电路短路以及电路安全事故等事件发生的风险，与此同时，电能表也无法实现正常的运转，不能发挥出电能计量装置在实际工作当中的作用，这会导致国有资产的流失，所以应该对电脑表接触线进行一定的防范，最大程度上提高电能表的工作质量。

二、电能表错接线成因分析

（一）工作人员安装错误

现阶段一些相关工作人员并没有具备良好的综合素质能力水平，有的员工在工作之前甚至都没有进行一系列的岗前培训就上岗工作了，而且企业也没有对内部工作人员定期的进行培训，导致很多员工并没有高素质的电能表装接能力，而且有的员工在对电能表装置安装的过程当中工作不够认真细心，没有加强对出厂高压配电柜的验收，同时也没有对计量装置的接线进行仔细的核对，就草草的了事，这在很大程度上增加了电能表装接的随意性，会导致电能表的装接线出现错误，不仅会影响到正常的计量工作，还会为后续的使用埋下一定的安全隐患，可能在电能表工作的过程当中发生短路，导致电力外流，造成安全事故，严重影响到用户的生命财产安全。

智能电能表计量准确性的影响因素及改进对策

摘要：随着计算机技术的广泛应用和各种新型技术的推广和发展，我国的电力行业也产生了相应的变革。如今各家各户都更换了智能电表。智能电表能够准确的记录家庭的用电情况，准确地收集相关的信息，并对用电数据进行合理有效的分析，形成一套自动化的流程，节约了很多的人工成本，智能电表高效率的工作帮助用户快速了解用电情况。但是，有时由于材料因素、烧表因素、环境因素以及电池因素等问题的影响，导致智能电能表的计量准确性出现误差，为了使智能电能表的应用更加高效、准确，需要及时解决影响智能电能表计量准确性的问题。

关键词：智能电能表；计量；准确性；

1影响智能电能表计量准确性的因素

1.1材料因素

智能电能表在运行时，务必要保证当电流经过时，各个部件能够正常且准确的工作。但是当材料的质量不符合使用标准时，将极易引起智能电能表计量的失效。这是由于智能电能表的内部芯片无法承受电流的缘故，由此发生一系列的故障，影响着智能电能表的正常运行，进而对智能电能表的计量准确性产生影响。

1.2烧表因素

发生频率最高的故障就是烧表故障，一旦这种状况发生的话，将会直接影响到电表的正常使用，计量不准确或无法计量。而导致这种故障出现的原因是多样的，接线端可能会接触不良，脉冲的输出端没有进行合理连接，超负荷的工作环境下继电器被烧坏等等，因此说必须要对这个故障加以重视，及时排查原因。

1.3电池因素 如果电池的各方面状态不符合相关要求，就可能会导致仪表输出电压的下降；如果电能表长期处于潮湿环境中，或者处于长时间不间断的运行状态，其中电池就可能会发生氧化现象，继而导致电池的正负两极的连接受阻，妨碍对组件的持续供电，并使得电能表主要功能丧失；如果配电系统中的电力传输低于相关标准，电池的输出电量就会提高，这样的状态也可能会导致电能表主要功能的丧失，使得电能计量数据的不精准。

1.4环境因素

智能电表是内置了许多功能模块的精密仪器，湿度，空气质量，磁场变化和环境网络的稳定性都会影响智能电表的正常运行和测量精度。与此同时，一些人为的因素也会直接影响计量的准确性，由于人为错误的接线或接线不完全，使用电表时电流过高或电路板短路，这会影响电表的测量精度。
