电梯安全保护装置

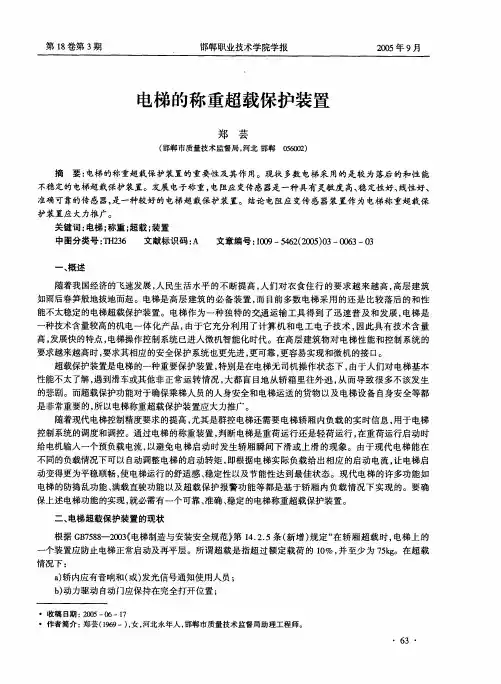

第ｌ８卷第３期　邯郸职业技术学院学报　２００５年９月　

电梯的称重超载保护装置　

郑芸　

（邯郸市质量技术监督局，河北邯郸０５６１１０２）　

摘要：电梯的称重超载保护装置的重要性及其作用。现状多数电梯采用的是较为落后盼和性能　

不稳定的电梯超载保护装置。发展电子称重，电阻应变传感器是一种具有灵敏度高、稳定性好、线性好、　

准确可靠的传感器，是一种较好的电梯超载保护装置。结论电阻应变传感器装置作为电梯称重超载保　护装置应大力推广。　

关键词：电梯；称重；超载；装置　中图分类号：ＴＨ２３６　文献标识码：Ａ　文章编号：１００９—５４６２（２００５）０３—００６３—０３　

概述　

随着我国经济的飞速发展，人民生活水平的不断提高，人们对衣食住行的要求越来越高，高层建筑　

如雨后春笋般地拔地而起。电梯是高层建筑的必备装置，而目前多数电梯采用的还是比较落后的和性　能不太稳定的电梯超载保护装置。电梯作为一种独特的交通运输工具得到了迅速普及和发展，电梯是　

种技术含量较高的机电一体化产品，由于它充分利用了计算机和电工电子技术，因此具有技术含量　

高，发展快的特点，电梯操作控制系统已进入微机智能化时代。在高层建筑物对电梯性能和控制系统的　

要求越来越高时，要求其相应的安全保护系统也更先进，更可靠，更容易实现和微机的接口。　

超载保护装置是电梯的一种重要保护装置，特别是在电梯无司机操作状态下，由于人们对电梯基本　

性能不太了解，遇到滑车或其他非正常运转情况，大都盲目地从轿箱里往外逃，从而导致很多不该发生　

的悲剧。而超载保护功能对于确保乘梯人员的人身安全和电梯运送的货物以及电梯设备自身安全等都　是非常重要的，所以电梯称重超载保护装置应大力推广。　

随着现代电梯控制精度要求的提高，尤其是群控电梯还需要电梯轿厢内负载的实时信息，用于电梯　

控制系统的调度和调控。通过电梯的称重装置，判断电梯是重荷运行还是轻荷运行，在重荷运行启动时　

给电机输入一个预负载电流，以避免电梯启动时发生轿厢瞬间下滑或上滑的现象。由于现代电梯能在　

电梯主要的的安全保护系统

1 防超越行程的保护

为防止电梯由于控制方面的故障，轿厢超越顶层或底层端站继续运行，必须设置保护装置以防止发生严重的后果和结构损坏。

防止越程的保护装置一般是由设在井道内上下端站附近的强迫换速开关、限位开关和极限开关组成。防止越程的保护装置只能防止在运行中控制故障造成的越程，若是由于曳引绳打滑、制动器失效或制动力不足造成轿厢越程，该保护装置无能为力。

2 防电梯超速和断绳的保护

电梯由于控制失灵、曳引力不足、制动器失灵或制动力不足以及超载拖动绳断裂等原因都会造成轿厢超速和坠落，因此，必须有可靠的保护措施。

防超速和断绳的保护装置是安全钳－限速器系统。安全钳是一种使轿厢（或对重）停止向下运动的机械装置，凡是由钢丝绳或链条悬挂的电梯轿厢均应设置安全钳。当底坑下有人能进入的空间时，对重也可设安全钳。安全钳一般都安装在轿架的底梁上，成对地同时作用在导轨上。

限速器是限制电梯运行速度的装置，一般安装在机房。当轿厢上行或下行超速时，通过电气触电使电梯停止运行，当下行超速电气触点动作仍不能使电梯停止，速度达到一定值后，限速器机械动作，拉动安全钳夹住导轨将轿厢制停；当断绳造成轿厢（或对重）坠落时，也由限速器的机械动作拉动安全钳，使轿厢制停在导轨上。安全钳和限速器动作后，必须将轿厢（或对重）提起，并经专业人员调整后方可恢复使用。 3 防人员剪切和坠落的保护

在电梯事故中人员被运动的轿厢剪切或坠入井道的事故所占的比例较大，而且这些事故后果都十分严重，所以防止人员剪切和坠落的保护十分重要。

防人员坠落和剪切的保护主要由门、门锁和门的电气安全触点联合承担。

4 缓冲装置

电梯由于控制失灵、曳引力不足或制动失灵等发生轿厢或对重蹲底时，缓冲器将吸收轿厢或对重的动能，提供最后的保护，以保证人员和电梯结构的安全。

5 报警和救援装置

电梯发生人员被困在轿厢内时，通过报警或通信装置应能将情况及时通知管理人员并通过救援装置将人员安全救出轿厢。

杭州西奥电梯安全装置

缓冲器

缓冲器是提供最后一种安全保护的杭州西奥电梯安全装置。它安装在杭州西奥电梯的井道底坑内，位于轿厢和对重的正下方。当杭州西奥电梯在向上或向下运动中，由于钢丝绳断裂、曳引摩擦力、抱闸制动力不足或者控制系统失灵而超越终端层站底层或顶层时，将由缓冲器起缓冲作用，以避免杭州西奥电梯轿厢或对重直接撞底或冲顶，保护乘客和设备的安全。 安全钳

在轿厢(对重)中出现突然情况时，能将导轨夹住，同时刹住轿厢，并将轿厢在导轨上牢牢夹持住，这种装置称为安全钳。

限速器

限速器是一种控制轿厢(对重)速度的设备。当轿厢达到极限速度时，轿厢(对重)的限速器开始动作，并作用于安全钳上，迫使它夹住导轨，刹住轿厢。

引入装置 引人装置由装在金属外罩内的刀开关及穿人式电容滤披器组成。当杭州西奥电梯长期停运时，利用开关切断电游、。滤波器用于阻止于扰无线电接收的杂波进入电网，并使来自火花触点沿导线流过的高频电流不进入电网，而低频(5OHz)供电电压可无阻碍地通过滤波器。

自动开关

杭州西奥电梯上的自动开关用来保护电动机和电气设备的电流超过容许值，其中包括短路电流。自动开关由有铁心的电流线圈、带弹簧的触点系统及延滞时间的热机构组成。当在保护回路中的电流高于容许值时，线圈中的铁心受吸引，而释放带动触点的弹簧，电气回路遮断，自动开关手动复位。

变压器

杭州西奥电梯上的变压器用于降低送往控制回路、轿厢照明回路、信号及修理照明回路上的电压，这种变压器称为降压变压器。阵压变压器可将380V电压降低到220V、100V、42V、2OV,以及将22OV电压降低到100V、42V、30V和2OV。使用的变压器既有单相的，也有三相的。单相变压器可作供电电源或接至交流电器和仪表，或接至单相整流器；三相变压器可向三相整流器和门的传动电动机供电。

整流器

整流器是用于向直流电气设备供电的一种电子元件。杭州西奥电梯采用按桥式原理图组合的双相整流器及显著减小脉动整流电流的三相整流器。可以保证由整流器供电的电磁继电器、接触器、连锁按钮和其他元件较平稳地工作。为了展平整流电流的服冲还采用以电容并联的三相整流器。

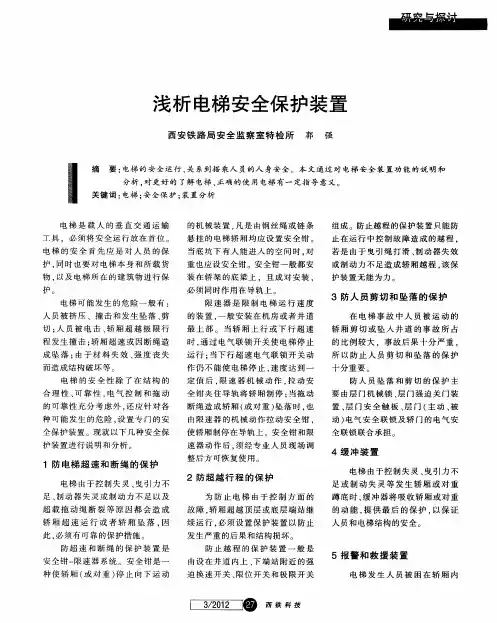

浅析电梯安全保护装置　

西安铁路局安全监察室特检所　郭　强　

黧　舱糨　溯和　

电梯是载人的垂直交通运输　工具，必须将安全运行放在首位。　

电梯的安全首先应是对人员的保　

护，同时也要对电梯本身和所载货　

物，以及电梯所在的建筑物进行保　

护。　电梯可能发生的危险一般有：　人员被挤压、撞击和发生坠落、剪　

切；人员被电击、轿厢超越极限行　

程发生撞击：轿厢超速或因断绳造　成坠落；由于材料失效、强度丧失　

而造成结构破坏等。　

电梯的安全性除了在结构的　

合理性、可靠性，电气控制和拖动　

的可靠性充分考虑外．还应针对各　种可能发生的危险，设置专门的安　

全保护装置。现就以下几种安全保　

护装置进行说明和分析。　

１防电梯超速和断绳的保护　

电梯由于控制失灵、曳引力不　

足、制动器失灵或制动力不足以及　超载拖动绳断裂等原因都会造成　

轿厢超速运行或者轿厢坠落．因　

此，必须有可靠的保护措施。　

防超速和断绳的保护装置是　安全钳一限速器系统。安全钳是一　

种使轿厢（或对重）停止向下运动　的机械装置，凡是由钢丝绳或链条　

悬挂的电梯轿厢均应设置安全钳。　当底坑下有人能进入的空间时．对　

重也应设安全钳。安全钳一般都安　装在轿架的底梁上，且成对安装．　

必须同时作用在导轨上。　

限速器是限制电梯运行速度　的装置．一般安装在机房或者井道　

最上部。当轿厢上行或下行超速　

时，通过电气联锁开关使电梯停止　

运行：当下行超速电气联锁开关动　

作仍不能使电梯停止．速度达到一　定值后，限速器机械动作，拉动安　

全钳夹住导轨将轿厢制停：当拖动　

断绳造成轿厢（或对重）坠落时，也　由限速器的机械动作拉动安全钳．　

使轿厢制停在导轨上。安全钳和限　

速器动作后．须经专业人员现场调　

整后方可恢复使用。　

２防超越行程的保护　

为防止电梯由于控制方面的　

故障，轿厢超越顶层或底层端站继　

续运行，必须设置保护装置以防止　发生严重的后果和结构损坏。　

防止越程的保护装置一般是　

由设在井道内上、下端站附近的强
