材料力学中的疲劳寿命预测

疲劳裂纹扩展速率 模型

简介

疲劳裂纹扩展速率是材料力学领域一个重要的研究课题。疲劳裂纹扩展是指在材料受到疲劳载荷作用下，裂纹会以一定速率扩展，最终导致材料的疲劳失效。了解疲劳裂纹扩展速率模型，对材料的疲劳寿命预测和结构设计具有重要意义。本文将深入探讨疲劳裂纹扩展速率模型及其应用。

疲劳裂纹扩展速率模型的基本原理

疲劳裂纹扩展速率模型是基于疲劳裂纹扩展的基本机理和实验数据建立的。疲劳裂纹扩展通常表现为裂纹的逐渐扩展和材料的逐渐疲劳破坏。疲劳裂纹扩展速率模型的基本原理可以归纳如下：

1. 裂纹尖端应力分布：裂纹尖端是裂纹扩展的起点，其应力集中在该处。裂纹尖端的应力分布对裂纹扩展速率有重要影响。

2. 应力强度因子：应力强度因子是表征裂纹尖端应力分布的一个重要参数。它可以通过应力分析或实验测量得到。

3. 断裂力学：根据线弹性断裂力学理论，裂纹尖端的应力强度因子与裂纹扩展速率之间存在一定的关系。

4. 实验数据拟合：通过对大量实验数据进行分析和处理，建立裂纹扩展速率模型。常用的实验数据包括裂纹扩展速率与应力强度因子、载荷频率、温度等因素的关系。

疲劳裂纹扩展速率模型的应用

疲劳裂纹扩展速率模型在工程实践中具有广泛应用，主要包括以下几个方面：

1. 疲劳寿命预测

疲劳寿命是指材料在特定工况下能够承受多少次疲劳载荷循环而不发生裂纹扩展和失效。基于疲劳裂纹扩展速率模型，可以通过计算裂纹扩展速率和已有裂纹长度，预测材料的疲劳寿命。 2. 结构设计

在工程结构设计中，了解材料的疲劳裂纹扩展速率模型对于提高结构的耐久性和安全性非常重要。根据疲劳裂纹扩展速率模型，可以针对不同材料和结构形式，选择合适的材料和结构设计方案，以延长结构的使用寿命。

3. 材料评估和筛选

通过疲劳裂纹扩展速率模型，可以评估和筛选材料的疲劳性能。根据不同材料的裂纹扩展速率特性，可以选择适用于不同工况和要求的材料。

4. 裂纹控制和修复

了解疲劳裂纹扩展速率模型，可以对已发生裂纹的结构进行控制和修复。基于疲劳裂纹扩展速率模型，可以通过调整载荷条件、改变结构形式等手段，减缓裂纹扩展，延长结构的使用寿命。

第３５卷第４期　２００７年８月　浙江工业大学学报　Ｊ０ＵＲＮＡＬ　０Ｆ　ＺＨＥＪＩＡＮＧ　ＵＮＩＶＥＲＳＩＴＹ　０Ｆ　ＴＥＣＨＮＯＬＯＧＹ　Ｖｏ１．３５　Ｎｏ．４　Ａｕｇ．２００７　

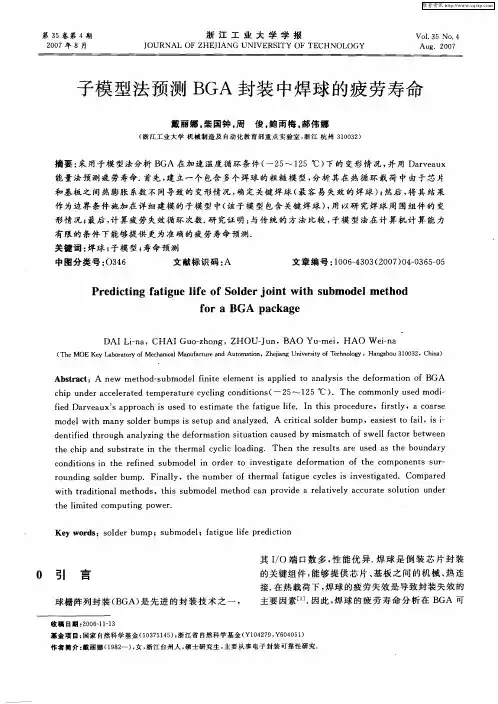

０　子模型法预测ＢＧＡ封装中焊球的疲劳寿命　

戴丽娜。柴国钟。周俊。鲍雨梅。郝伟娜　（浙江工业大学机械制造及自动化教育部重点实验室，浙江杭州３１００３２）　摘要：采用子模型法分析ＢＧＡ在加速温度循环条件（一２５～１２５℃）下的变形情况，并用Ｄａｒｖｅａｕｘ　能量法预测疲劳寿命．首先，建立一个包含多个焊球的粗糙模型，分析其在热循环载荷中由于芯片　和基板之间热膨胀系数不同导致的变形情况，确定关键焊球（最容易失效的焊球）；然后，将其结果　作为边界条件施加在详细建模的子模型中（该子模型包含关键焊球），用以研究焊球周围组件的变　形情况；最后，计算疲劳失效循环次数．研究证明：与传统的方法比较，子模型法在计算机计算能力　有限的条件下能够提供更为准确的疲劳寿命预测．　关键词：焊球；子模型；寿命预测　中图分类号：０３４６　文献标识码：Ａ　文章编号：１００６－４３０３（２００７）０４—０３６５—０５　Ｐｒｅｄｉｃｔｉｎｇ　ｆａｔｉｇｕｅ　ｌｉｆｅ　ｏｆ　Ｓｏｌｄｅｒ　ｊ　ｏｉｎｔ　ｗｉｔｈ　ｓｕｂｍｏｄｅｌ　ｍｅｔｈｏｄ　ｆｏｒ　ａ　ＢＧＡ　ｐａｃｋａｇｅ　

ＤＡＩ　Ｌｉ—ｎａ，ＣＨＡＩ　Ｇｕｏ—ｚｈｏｎｇ，ＺＨＯＵ－Ｊｕｎ，ＢＡＯ　Ｙｕ—ｍｅｉ，ＨＡＯ　Ｗｅｉ—ｎａ　（Ｔｈｅ　ＭＯＥ　Ｋｅｙ　Ｌａｂｏｒａｔｏｒｙ　ｏｆ　Ｍｅｃｈａｎｉｃａｌ　Ｍａｎｕｆａｃｔｕｒｅ　ａｎｄ　Ａｕｔｏｍａｔｉｏｎ，Ｚｈｅｉｉａｎｇ　Ｕｎｉｖｅｒｓｉｔｙ　ｏｆ　Ｔｅｃｈｎｏｌｏｇｙ，Ｈａｎｇｚｈｏｕ　３１００３２，Ｃｈｉｎａ）　Ａｂｓｔｒａｃｔ：Ａ　ｎｅｗ　ｍｅｔｈｏｄ－ｓｕｂｍｏｄｅｌ　ｆｉｎｉｔｅ　ｅｌｅｍｅｎｔ　ｉｓ　ａｐｐｌｉｅｄ　ｔｏ　ａｎａｌｙｓｉｓ　ｔｈｅ　ｄｅｆｏｒｍａｔｉｏｎ　ｏｆ　ＢＧＡ　ｃｈｉｐ　ｕｎｄｅｒ　ａｃｃｅｌｅｒａｔｅｄ　ｔｅｍｐｅｒａｔｕｒｅ　ｃｙｃｌｉｎｇ　ｃｏｎｄｉｔｉｏｎｓ（一２５～１２５℃）．Ｔｈｅ　ｃｏｍｍｏｎｌｙ　ｕｓｅｄ　ｍｏｄｉ—　ｆｌｅｄ　Ｄａｒｖｅａｕｘ’Ｓ　ａｐｐｒｏａｃｈ　ｉｓ　ｕｓｅｄ　ｔｏ　ｅｓｔｉｍａｔｅ　ｔｈｅ　ｆａｔｉｇｕｅ　ｌｉｆｅ．Ｉｎ　ｔｈｉｓ　ｐｒｏｃｅｄｕｒｅ，ｆｉｒｓｔｌｙ，ａ　ｃｏａｒｓｅ　ｍｏｄｅｌ　ｗｉｔｈ　ｍａｎｙ　ｓｏｌｄｅｒ　ｂｕｍｐｓ　ｉｓ　ｓｅｔｕｐ　ａｎｄ　ａｎａｌｙｚｅｄ．Ａ　ｃｒｉｔｉｃａｌ　ｓｏｌｄｅｒ　ｂｕｍｐ，ｅａｓｉｅｓｔ　ｔｏ　ｆａｉｌ，ｉｓ　ｉ—　ｄｅｎｔｉｆｉｅｄ　ｔｈｒｏｕｇｈ　ａｎａｌｙｚｉｎｇ　ｔｈｅ　ｄｅｆｏｒｍａｔｉｏｎ　ｓｉｔｕａｔｉｏｎ　ｃａｕｓｅｄ　ｂｙ　ｍｉｓｍａｔｃｈ　ｏｆ　ｓｗｅｌｌ　ｆａｃｔｏｒ　ｂｅｔｗｅｅｎ　ｔｈｅ　ｃｈｉｐ　ａｎｄ　ｓｕｂｓｔｒａｔｅ　ｉｎ　ｔｈｅ　ｔｈｅｒｍａｌ　ｃｙｃｌｉｃ　ｌｏａｄｉｎｇ．Ｔｈｅｎ　ｔｈｅ　ｒｅｓｕｌｔｓ　ａｒｅ　ｕｓｅｄ　ａｓ　ｔｈｅ　ｂｏｕｎｄａｒｙ　ｃｏｎｄｉｔｉｏｎｓ　ｉｎ　ｔｈｅ　ｒｅｆｉｎｅｄ　ｓｕｂｍｏｄｅｌ　ｉｎ　ｏｒｄｅｒ　ｔｏ　ｉｎｖｅｓｔｉｇａｔｅ　ｄｅｆｏｒｍａｔｉｏｎ　ｏｆ　ｔｈｅ　ｃｏｍｐｏｎｅｎｔｓ　ｓｕｒ—　ｒｏｕｎｄｉｎｇ　ｓｏｌｄｅｒ　ｂｕｍｐ．Ｆｉｎａｌｌｙ，ｔｈｅ　ｎｕｍｂｅｒ　ｏｆ　ｔｈｅｒｍａｌ　ｆａｔｉｇｕｅ　ｃｙｃｌｅｓ　ｉｓ　ｉｎｖｅｓｔｉｇａｔｅｄ．Ｃｏｍｐａｒｅｄ　ｗｉｔｈ　ｔｒａｄｉｔｉｏｎａｌ　ｍｅｔｈｏｄｓ，ｔｈｉｓ　ｓｕｂｍｏｄｅｌ　ｍｅｔｈｏｄ　ｃａｎ　ｐｒｏｖｉｄｅ　ａ　ｒｅｌａｔｉｖｅｌｙ　ａｃｃｕｒａｔｅ　ｓｏｌｕｔｉｏｎ　ｕｎｄｅｒ　ｔｈｅ　ｌｉｍｉｔｅｄ　ｃｏｍｐｕｔｉｎｇ　ｐｏｗｅｒ．　Ｋｅｙ　ｗｏｒｄｓ：ｓｏｌｄｅｒ　ｂｕｍｐ；ｓｕｂｍｏｄｅｌ；ｆａｔｉｇｕｅ　ｌｉｆｅ　ｐｒｅｄｉｃｔｉｏｎ　

第３３卷第２期　２００７年４月　兰州理工大学学报　Ｊｏｕｒｎａｌ　ｏｆ　Ｌａｎｚｈｏｕ　Ｕｎｉｖｅｒｓｉｔｙ　ｏｆ　Ｔｅｃｈｎｏｌｏｇｙ　Ｖ０１．３３　Ｎｏ．２　Ａｐｒ．２００７　

文章编号：１６７３—５１９６（２００７）０２－００２５—０４　

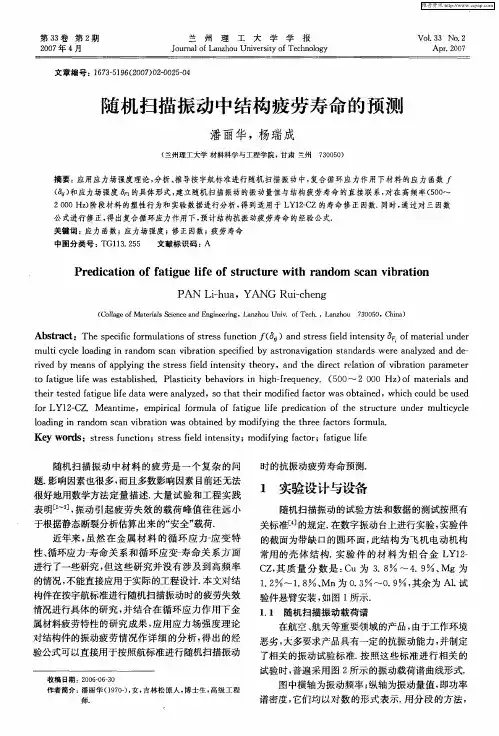

随机扫描振动中结构疲劳寿命的预测　

潘丽华，杨瑞成　

（兰州理工大学材料科学与工程学院，甘肃兰州　７３００５０）　

摘要：应用应力场强度理论，分析、推导按宇航标准进行随机扫描振动中，复合循环应力作用下材料的应力函数，　（岛）和应力场强度　的具体形式，建立随机扫描振动的振动量值与结构疲劳寿命的直接联系，对在高频率（５００￣　２　０００　Ｈｚ）阶段材料的塑性行为和实验数据进行分析，得到适用于ＬＹ１２－ＣＺ的寿命修正因数．同时，通过对三因数　公式进行修正，得出复合循环应力作用下，预计结构抗振动疲劳寿命的经验公式．　关键词：应力函数；应力场强度；修正因数；疲劳寿命　中图分类号：ＴＧ１１３．２５５　文献标识码：Ａ　

Ｐｒｅｄｉｃａｔｉｏｎ　ｏｆ　ｆａｔｉｇｕｅ　ｌｉｆｅ　ｏｆ　ｓｔｒｕｃｔｕｒｅ　ｗｉｔｈ　ｒａｎｄｏｍ　ｓｃａｎ　ｖｉｂｒａｔｉｏｎ　

ＰＡＮ　Ｌｉ－ｈｕａ，ＹＡＮＧ　Ｒｕｉ－ｃｈｅｎｇ　

（Ｃｏｌｌａｇｅ　ｏｆ　Ｍａｔｅｒｉａｌｓ　Ｓｃｉｅｎｃｅ　ａｎｄ　Ｅｎｇｉｎｅｅｒｉｎｇ，Ｌａｎｚｈｏｕ　Ｕｎｉｖ．ｏｆ　Ｔｅｃｋ，Ｌａｎｚｈｏｕ　７３００５０，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ．Ｔｈｅ　ｓｐｅｃｉｆｉｃ　ｆｏｒｍｕｌａｔｉｏｎｓ　ｏｆ　ｓｔｒｅｓｓ　ｆｕｎｃｔｉｏｎ　ｆ　６ｂ、）ａｎｄ　ｓｔｒｅｓｓ　ｆｉｅｌｄ　ｉｎｔｅｎｓｉｔｙ　６　ｏｆ　ｍａｔｅｒｉａｌ　ｕｎｄｅｒ　

ｍｕｌｔｉ　ｃｙｃｌｅ　ｌｏａｄｉｎｇ　ｉｎ　ｒａｎｄｏｍ　ｓｃａｎ　ｖｉｂｒａｔｉｏｎ　ｓｐｅｃｉｆｉｅｄ　ｂｙ　ａｓｔｒｏｎａｖｉｇａｔｉｏｎ　ｓｔａｎｄａｒｄｓ　ｗｅｒｅ　ａｎａｌｙｚｅｄ　ａｎｄ　ｄｅ—　

材料力学中的断裂和疲劳分析

在工程领域中，对材料的强度和耐久性进行评估和分析是至关重要的。而在材料力学中，断裂和疲劳分析是两个重要的研究方向。本文将从理论和应用两个方面，介绍材料力学中的断裂和疲劳分析。

首先，我们来介绍断裂分析。断裂是指在外部加载下，材料的破坏。断裂分析的目的是通过研究材料的断裂机制，预测和防止材料的破坏。断裂分析的核心是断裂力学，它通过分析应力场、应变场和裂纹尖端处的应力强度因子来揭示裂纹扩展的行为。

在断裂力学中，有两个经典理论被广泛应用：线弹性断裂力学和弹塑性断裂力学。线弹性断裂力学适用于处理材料的线弹性阶段，即只存在弹性变形，不发生塑性变形的情况。而弹塑性断裂力学则适用于材料同时发生弹性和塑性变形的情况。

对于断裂力学的研究，一个重要的参数是断裂韧性。断裂韧性是描述材料抵抗裂纹成长的能力，通常通过KIC来表示。KIC是裂纹尖端处单位断裂韧性的衡量指标，一般情况下，KIC越大，材料的抗裂纹扩展能力越强。断裂韧性的评估对于确保材料的可靠性和耐久性至关重要。

接下来，我们来了解疲劳分析。疲劳是指在循环加载下，材料经历应力的反复变化而引起的破坏。疲劳是材料工程中非常常见的一种破坏模式，因此对于疲劳强度的评估和分析也是非常重要的。

疲劳分析的核心是疲劳强度理论。常见的疲劳强度理论有极限应力理论、极限变形理论和能量理论等。这些理论通过对应力和应变历程的分析，确定了材料的疲劳强度边界，从而指导工程实践中的材料选择和设计。

除了理论研究，疲劳分析中还有实验方法。疲劳试验是评估材料疲劳性能的重要手段。通过在标准试样上施加循环加载，可以测定材料的疲劳寿命和疲劳强度。这些试验结果可以为工程实践中的疲劳分析提供可靠的参考。 近年来，随着计算机技术的快速发展，有限元分析成为疲劳分析的重要方法之一。有限元分析可以通过数值计算模拟材料在复杂载荷下的应力和应变分布情况，从而预测材料的疲劳寿命和破坏位置。这一方法不仅减少了试验成本和时间，还提高了分析的准确性和可靠性。
