动作分析-动素分析

TPS IE 实务训练ASK123

1

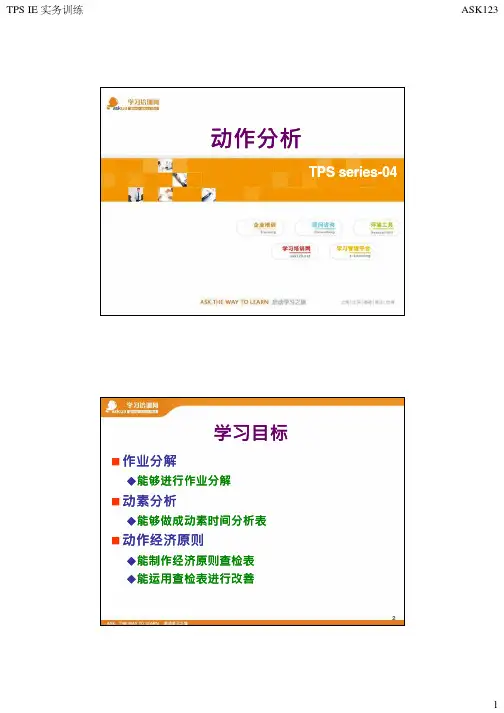

动作分析TPS seriesTPS series--04

1

学习目标

󰀁作业分解

󰀁能够进行作业分解

󰀁动素分析

󰀁能够做成动素时间分析表

󰀁动作经济原则

󰀁能制作经济原则查检表

󰀁能运用查检表进行改善

2TPS IE 实务训练ASK123

2

动作分析with DMAIC大纲DMAIC

动作分析的目的

作业中动作分解

动作中动素分析

动作经济原则

3

作业分解

󰀁按照加工流程，将人员作业由粗而细分解，

并逐层列出分解后的元素。

󰀁每一层的某元素时间等于下一层的子元素时

间总和。

4TPS IE 实务训练ASK123

3

作业分解产品产品、、零件工程单位作业要素作业动作动素

(基本动作)

外壳本体加工

焊接

涂装

装配检验材料

焊接零件

调整检查

送至下工程将材料固定

于治具

电弧焊接

取出材料置

于输送带上取放材料

调整位置

固定治具抓住(Gr)

搬运(M)

置于治具上

(P)

放手(RL)伸手到材料

(R)

数秒数十秒>分时间单位:秒秒以下

5

动作分析的目的

A

BC

动作浪费

作业者

工

作动作有附加价值

的作业

无附加价值

的作业A浪费:

作业上所有不必要的动作『例』作业者的动作内容

范例:

•走去取零件

•等待时间

B无附加价值的作业:

但在目前的作业条件下

是不得不做的

范例:

•拿取钻孔机

•放下扳手

•挟住或松绑工具C有附加价值的作业:

根据作业内容给

产品所赋与

附加价值的作业

范例:

•钻孔

•装设凸缘

•锁螺丝

6TPS IE 实务训练ASK123

4

动素分析󰀁分析符号回顾

󰀁动素分析应用

󰀁动素分析练习

7

1.至砖及灰泥处

2.弯腰

3.取砖

4.取水泥

5.立直

6.回砌砖处

7.抛砖

8.转砖

9.涂灰泥于砖上

10.把砖放下

11.用镘刀柄敲一下

12.再敲一下

13.再敲一下改善前改善后

1.同时伸双手(左手至砖,右手至泥)

2.同时取砖及灰泥

3.双手回程中将灰泥途于砖上

4.放下砌砖砌砖动素动素分析分析(Micro Motion Study)(Micro Motion Study)

砌砖效率

动素分析报告

概述

动素分析是一种用于分析动画和视频中的元素运动的方法。通过分析元素的位置、速度、加速度和角速度等参数，可以辅助动画制作人员更好地理解和掌握动画中的运动变化，以便能够制作出逼真和流畅的动画效果。本文将介绍动素分析的基本原理和应用场景，以及常用的动素分析算法和工具。

原理

动素分析的基本原理是通过对动画或视频中的元素进行跟踪和分析，从而获得元素在时空上的运动规律。常见的动素分析方法包括光流法、轨迹分析法和关键帧分析法。

光流法

光流法是一种基于图像亮度变化的动素分析方法。它通过分析图像序列中像素的灰度变化，可以得到图像中的运动信息。光流法假设相邻帧之间的像素灰度变化主要是由元素的运动引起的，并通过计算像素灰度的变化来估计元素的运动矢量。光流法广泛应用于物体跟踪、运动分析和自动驾驶等领域。

轨迹分析法

轨迹分析法是一种基于元素轨迹变化的动素分析方法。它通过跟踪元素在序列中的运动轨迹，计算元素的速度、加速度和角速度等参数。轨迹分析法可以用于运动分析、行为识别和物体重建等任务。

关键帧分析法

关键帧分析法是一种基于关键帧的动素分析方法。它通过分析关键帧之间的差异，来估计元素在动画过程中的运动变化。关键帧分析法可以用于动画制作、运动捕捉和人体姿态估计等领域。

应用场景

动素分析在许多领域都有广泛的应用，下面列举了几个常见的应用场景：

动画制作

在动画制作中，动素分析可以帮助动画师分析和理解各种动画元素的运动规律，从而制作出更加逼真和流畅的动画效果。动素分析可以帮助动画师把握元素的运动轨迹、速度和加速度等参数，使得动画动作更加自然和真实。 视频编辑

在视频编辑中，动素分析可以帮助编辑人员识别视频中的物体和人物的运动轨迹，以便进行后续的剪辑和编辑操作。动素分析可以帮助编辑人员定位、跟踪和分割视频中的元素，为视频编辑提供更多的创作和处理方式。

物体跟踪

在计算机视觉和图像处理领域，动素分析常被用于物体跟踪。通过分析物体在视频中的运动轨迹和速度，可以实现对物体的准确跟踪和定位。物体跟踪在行人监测、交通监控和运动分析等领域有重要的应用价值。

动素分析（Analysis of Therbligs）

概述：

1、 什么是动素分析

2、 动素分析的用途

3、 动素分析的基本动素

4、 动素分析的动素类型

5、 动素分析的应用实例

什么是动素分析

动素分析是由美国工程师吉尔布雷斯（Frank Bunker Gnlbreth）创立的动素分析，所谓动素(Therbligs)就是完成一件工作所需的基本动作。完成的操作虽然千变万化，但人完成工作的动作，可由17个基本动作构成，这17个基本动作又称为17个动素。

基本动作要素的基本思想是吉尔布雷斯奠定的。他认为人所进行的作业是由某些基本动作要素(简称动素或基本动素)按不同方式、不同顺序组合而成的。为了探求从事某项作业的最合理的动作系列，必须把整个作业过程中人的动作，按动作要素加以分解，然后对每一项动素进行分析研究，淘汰其中多余的动作，发现那些不合理的动作。吉尔布雷斯提出了17个动素，组成人的动作的最基本单元。后来，美机械工程师学会增加了“发现”（Find 这个动素，用F表示，这样动素分析基本要素就有了18种。

动素分析是对作业进行细微的运作分解与观察，对每一个连续动作进行分解，将右手、左手、眼睁三种动作分开观察并进行记录，进而寻求改善的动作分析方法。

动素分析的用途

1、通过对动作方法及顺序的检讨分析，去除不必要的动作，使动作更有效。

2、分析研讨最合理的作业配置。

3、作来的工装化及工装改善的基本数据。

4、改善前后的方法对比&评价。

5、进行作来方法的详细说明。 6、设定标准作业。

7、培养作业方法的分析判断能力。

动素分析的基本动素

1、伸手(Transport Empty，用TE表示)

定义：空手移动，伸向目标，又称运空。

起点：当手开始伸出的瞬间开始。

终点：当手刚触及目的物的瞬间终了。

分析：

1)伸手系指空手。

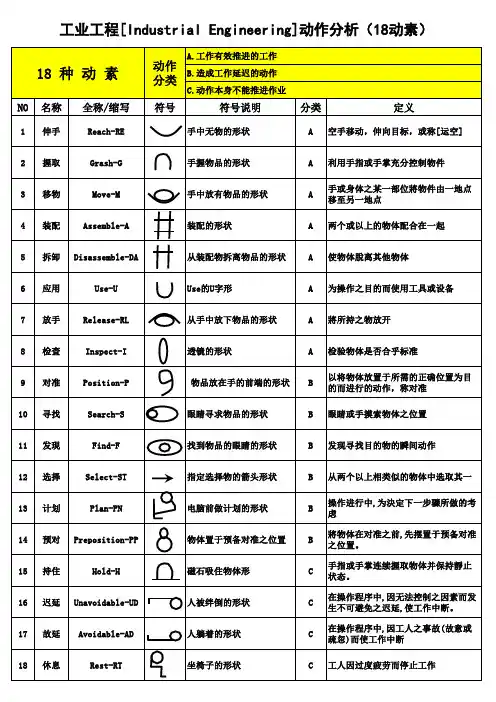

NO名称全称/缩写符号符号说明分类定义1伸手Reach-RE手中无物的形状A空手移动，伸向目标，或称[运空]

2握取Grash-G手握物品的形状A利用手指或手掌充分控制物件

3移物Move-M手中放有物品的形状A手或身体之某一部位將物件由一地点移至另一地点4装配Assemble-A装配的形状A两个或以上的物体配合在一起

5拆卸Disassemble-DA从装配物拆离物品的形状A使物体脫离其他物体

6应用Use-UUse的U字形A为操作之目的而使用工具或设备

7放手Release-RL从手中放下物品的形状A將所持之物放开

8检查Inspect-I透镜的形状A检验物体是否合乎标准

9对准Position-P物品放在手的前端的形状B以将物体放置于所需的正确位置为目的而进行的动作，称对准10寻找Search-S眼睛寻求物品的形状B眼睛或手摸索物体之位置

11发现Find-F找到物品的眼睛的形状B发现寻找目的物的瞬间动作

12选择Select-ST指定选择物的箭头形状B从两个以上相类似的物体中选取其一

13计划Plan-PN电脑前做计划的形状B操作进行中,为決定下一步骤所做的考虑14预对Preposition-PP物体置于预备对准之位置B將物体在对准之前,先摆置于预备对准之位置。15持住Hold-H磁石吸住物体形C手指或手掌连续握取物体并保持靜止状态。16迟延Unavoidable-UD人被绊倒的形状C在操作程序中,因无法控制之因素而发生不可避免之迟延,使工作中断。17故延Avoidable-AD人躺着的形状C在操作程序中,因工人之事故(故意或疏忽)而使工作中断18休息Rest-RT坐椅子的形状C工人因过度疲劳而停止工作工业工程[Industrial Engineering]动作分析（18动素）

18 种 动 素动作分类A.工作有效推进的工作B.造成工作延迟的动作C.动作本身不能推进作业按照对操作的影响，动素可分为：有效动素：对操作有直接贡献者。包括装配、拆卸、使用、伸手、握取、移物及放手等。无效动素（或辅助动素）：如寻找、选择、检查、持住、定位等。
