流量计校核实验报告

流量计校核

一、实验操作

1. 熟悉实验装置，了解各阀门的位置及作用。

2. 对装置中有关管道、导压管、压差计进行排气，使倒U形压差计处于工作状态。

3. 对应每一个阀门开度，用容积法测量流量，同时记下压差计的读数，按由小到大的顺序在小流量时测量8－9个点，大流量时测量5－6个点。为保证标定精度，最好再从大流量到小流量重复一次，然后取其平均值。

4. 测量流量时应保证每次测量中，计量桶液位差不小于100mm或测量时间不少于40s。

二、数据处理

1.数据记录

计量水箱规格：长 400mm；宽 300mm

管径d（mm）：25

孔板取喉径d0（mm）：15.347

查出实验温度下水的物性：

密度 ρ= 996.2542 kg/m3 粘度 μ= 0.000958 PaS

2.数据处理

dVdVddu44Re2

/20000pACAuV 则 /200puC

孔板流量计试验数据处理

左/cm 右/cm ΔR/m 时间t/s 水箱高度h/cm 体积V/m3 流量Qv/m3·s-1 流速V/m·s-1 空流系数C0 雷诺数Re

min 57.0 57.0

Qv=h.S/t

V=24dqv

V=C0.gR2

Re=dvρ/μ max 33.1 45.3

1 33.7 46.3 0.126 40 6.7 0.008193 2.05E-04 1.1078 0.7049 16916.60

2 38.2 47.1 0.089 41 6.1 0.007454 1.82E-04 0.9833 0.7445 15014.92

3 40.6 48.8 0.082 41 5.7 0.007022 1.71E-04 0.9264 0.7307 14146.29

文丘里流量计的实验报告

文丘里流量计的实验报告

引言

流量计是工业生产中常用的仪器设备，用于测量液体或气体的流量。文丘里流量计是一种常见的流量计，其原理基于流体在流经特定形状管道时的压力变化。本实验旨在通过对文丘里流量计的实验研究，探究其工作原理和性能。

一、实验目的

本实验的主要目的有以下几点：

1. 了解文丘里流量计的工作原理；

2. 掌握文丘里流量计的使用方法；

3. 测量不同流量下文丘里流量计的压力变化；

4. 分析流量计的性能及其适用范围。

二、实验装置和材料

1. 文丘里流量计；

2. 气源；

3. 压力计；

4. 管道连接器；

5. 流量计校准器。

三、实验步骤

1. 将文丘里流量计连接至气源和压力计，并确保连接紧密；

2. 打开气源，使气体通过文丘里流量计；

3. 逐渐调节气源压力，记录不同压力下文丘里流量计的读数； 4. 根据测得的数据，绘制压力和流量的关系曲线；

5. 使用流量计校准器对文丘里流量计进行校准。

四、实验结果与分析

通过实验测得的数据，我们得到了文丘里流量计在不同压力下的流量数据。根据这些数据，我们可以绘制出压力和流量之间的关系曲线。从曲线可以看出，随着压力的增加，流量也随之增加，但增速逐渐减缓。这是因为随着压力的增加，流体在管道中的速度增加，导致摩擦损失增加，从而限制了流量的增长。

此外，我们还对文丘里流量计进行了校准。校准是为了确保流量计的准确性和稳定性。通过与流量计校准器的对比，我们可以发现文丘里流量计在低流量下的误差较小，但在高流量下误差逐渐增大。这是由于在高流量条件下，流体的速度增加，流量计的精度受到一定的限制。

五、实验总结

通过本次实验，我们对文丘里流量计的工作原理和性能有了更深入的了解。文丘里流量计是一种简单且常用的流量计，其原理基于流体在管道中的压力变化。实验结果表明，文丘里流量计在低流量条件下具有较高的准确性，但在高流量条件下存在一定的误差。

文丘里流量计实验报告

一、实验目的。

本实验旨在通过对文丘里流量计的实验研究，掌握流量计的工作原理和使用方法，以及对流量计进行性能测试，验证其测量准确性和稳定性。

二、实验原理。

文丘里流量计是一种用来测量流体流量的仪器，其工作原理是利用流体在管道中流动时产生的压力差来计算流量。当流体通过管道时，管道中会产生一个静压和动压，通过测量这两种压力的差值，可以计算出流体的流量。

三、实验仪器和材料。

1. 文丘里流量计。

2. 压力传感器。

3. 流量计检定装置。

4. 水泵。

5. 水管、接头等。

四、实验步骤。

1. 将文丘里流量计安装在管道上，并连接好压力传感器和流量计检定装置。

2. 启动水泵，让水流通过文丘里流量计。

3. 通过压力传感器和流量计检定装置，实时监测流体的压力和流量数据。

4. 改变水泵的流量和压力，记录不同工况下的流体压力和流量数据。

五、实验结果与分析。 通过实验数据的记录和分析，我们得出了文丘里流量计在不同工况下的流体流量数据。通过对比实验数据和理论值，我们发现文丘里流量计的测量准确性较高，且稳定性良好。在不同压力和流量下，文丘里流量计的测量误差较小，能够满足工程实际需求。

六、实验结论。

通过本次实验，我们对文丘里流量计的工作原理和性能有了更深入的了解。实验结果表明，文丘里流量计具有较高的测量准确性和稳定性，能够满足工程实际需求。在实际工程应用中，我们可以根据不同的工况选择合适的文丘里流量计，以确保流体流量的准确测量。

七、实验注意事项。

1. 在实验过程中，要注意安全操作，避免发生意外事故。

2. 实验中要严格按照操作规程进行，确保数据的准确性和可靠性。

3. 实验结束后要对仪器进行清洁和保养，以确保下次实验的顺利进行。

八、参考文献。

1. 《流量计原理与应用》。

2. 《流体力学实验指导》。

以上为本次文丘里流量计实验的实验报告，希望能对相关领域的研究和应用提供一定的参考价值。

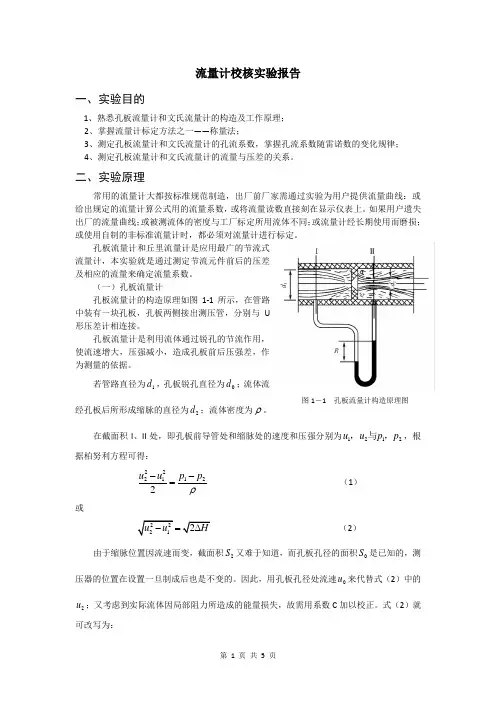

第 1 页 共 5 页 流量计校核实验报告

一、实验目的

1、熟悉孔板流量计和文氏流量计的构造及工作原理；

2、掌握流量计标定方法之一——称量法；

3、测定孔板流量计和文氏流量计的孔流系数，掌握孔流系数随雷诺数的变化规律；

4、测定孔板流量计和文氏流量计的流量与压差的关系。

二、实验原理

常用的流量计大都按标准规范制造，出厂前厂家需通过实验为用户提供流量曲线：或给出规定的流量计算公式用的流量系数，或将流量读数直接刻在显示仪表上。如果用户遗失出厂的流量曲线；或被测流体的密度与工厂标定所用流体不同；或流量计经长期使用而磨损；或使用自制的非标准流量计时，都必须对流量计进行标定。

孔板流量计和丘里流量计是应用最广的节流式流量计，本实验就是通过测定节流元件前后的压差及相应的流量来确定流量系数。

（一）孔板流量计

孔板流量计的构造原理如图1-1所示，在管路中装有一块孔板，孔板两侧接出测压管，分别与U形压差计相连接。

孔板流量计是利用流体通过锐孔的节流作用，使流速增大，压强减小，造成孔板前后压强差，作为测量的依据。

若管路直径为1d，孔板锐孔直径为0d；流体流经孔板后所形成缩脉的直径为2d；流体密度为。

在截面积I、II处，即孔板前导管处和缩脉处的速度和压强分别为1212uupp，与，，根据柏努利方程可得：

2221122uupp （1）

或

22212uuH （2）

由于缩脉位置因流速而变，截面积2S又难于知道，而孔板孔径的面积0S是已知的，测压器的位置在设置一旦制成后也是不变的。因此，用孔板孔径处流速0u来代替式（2）中的2u；又考虑到实际流体因局部阻力所造成的能量损失，故需用系数C加以校正。式（2）就可改写为： 图1－1 孔板流量计构造原理图 第 2 页 共 5 页 22212uuCH （3）
