CFG桩施工技术施工技术交底

技 术 交 底 书

交底级别：四级 编号：

主送单位 CFG桩施工班组 施工图号

施工部位 CFG桩技术交底 发送日期

CFG桩基技术交底

一、 施工方法及重点

本标段CFG桩工程数量较大，采用长螺旋钻机钻孔，人工及时清理排土及淤土。控制好CFG桩数量，桩长8米，CFG桩桩径0.4m，CFG桩间距1.8m，桩位按矩形布置。

二、 施工工艺及流程

1、场地清理：清理基底表层，将地表杂草、树木清除，具体厚度以现场实际情况定。

2、布置桩点：场地清理平整后，采用全站仪按桩点布置图放样四个边角桩及左、右中心线位置。所放桩较设计桩位外放2m，根据设计尺寸拉尺确定桩中心。用明显标记物标记，并撒白灰明示。

3、布桩：施工人员根据布桩点放样出桩位中心，在桩位中心处灌入10cm深白灰，并用一次性筷子明示。

4、钻机就位：移动钻机就位，用塔机的前后和左右的垂直标杆检查塔身导杆，校正位置，使钻杆垂直对准桩位中心，垂直度偏差＜1%，钻机就位完成后应由现场技术员检查合格后，方可钻进。

5、钻孔成孔：钻进过程中，检查土质是否与设计一致，并由钻机操作手记录每根桩的成孔电流，并做好记录。钻进过程中如发现钻杆摇晃或钻进较难时，应放慢进尺，避免桩位偏移。根据塔身自带进度尺标记，到达成孔标高后，停止钻进。桩长偏差10cm，桩径不小于40cm，孔位偏差5cm，相邻桩不宜连续施工。

6、混凝土泵送应边灌注边提钻，保持连续灌注，钻杆芯充满混凝土后拔管，不允许先拔管后泵料，拔管速度3m/min，始终保持钻头埋入混凝土。施工桩顶标应高于设计50cm。混凝土灌注前应由现场试验员进行坍落度、入模温度、含气量检验，合格后进行混凝土灌注。

三、施工过程中数据收集

为复核地质在电流上的反应，每根桩钻孔时必须进行详细的电流记录。详细记录每根桩泵送砼的泵送时间、数量、泵压及泵送次数。

-

技 术 交 底 记 录

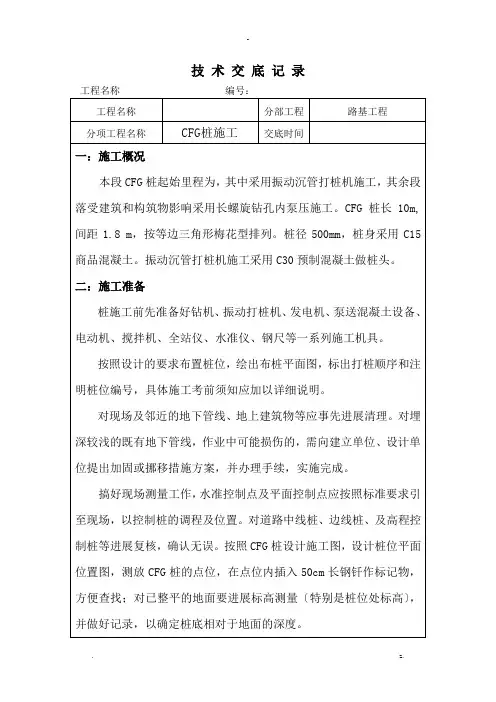

工程名称 编号：

工程名称 分部工程 路基工程

分项工程名称 CFG桩施工 交底时间

一：施工概况

本段CFG桩起始里程为，其中采用振动沉管打桩机施工，其余段落受建筑和构筑物影响采用长螺旋钻孔内泵压施工。CFG桩长10m,间距1.8 m，按等边三角形梅花型排列。桩径500mm，桩身采用C15商品混凝土。振动沉管打桩机施工采用C30预制混凝土做桩头。

二：施工准备

桩施工前先准备好钻机、振动打桩机、发电机、泵送混凝土设备、电动机、搅拌机、全站仪、水准仪、钢尺等一系列施工机具。

按照设计的要求布置桩位，绘出布桩平面图，标出打桩顺序和注明桩位编号，具体施工考前须知应加以详细说明。

对现场及邻近的地下管线、地上建筑物等应事先进展清理。对埋深较浅的既有地下管线，作业中可能损伤的，需向建立单位、设计单位提出加固或挪移措施方案，并办理手续，实施完成。

搞好现场测量工作，水准控制点及平面控制点应按照标准要求引至现场，以控制桩的调程及位置。对道路中线桩、边线桩、及高程控制桩等进展复核，确认无误。按照CFG桩设计施工图，设计桩位平面位置图，测放CFG桩的点位，在点位内插入50cm长钢钎作标记物，方便查找；对已整平的地面要进展标高测量〔特别是桩位处标高〕，并做好记录，以确定桩底相对于地面的深度。 -

根据现场情况，施工前必须对场地进展平整，满足机械施工平台要求前方可进展CFG桩施工。

CFG桩施工技术交底大全

技术交底记录 表 C2-1

资料编号

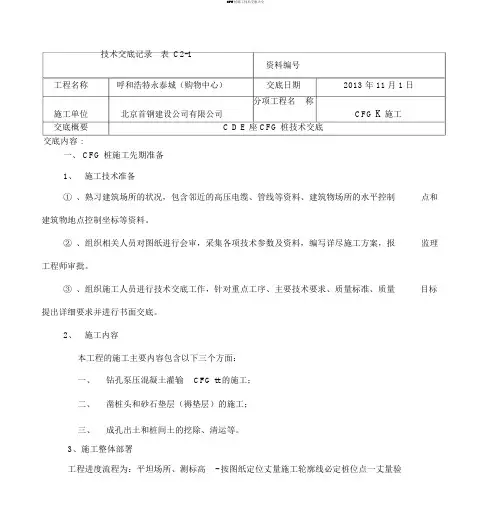

工程名称 呼和浩特永泰城（购物中心） 交底日期 2013 年 11月 1日

施工单位 北京首钢建设公司有限公司 分项工程名 称

CFG K 施工

交底概要 C D E 座 CFG 桩技术交底

交底内容 :

一、 CFG 桩施工先期准备

1、 施工技术准备

① 、熟习建筑场所的状况，包含邻近的高压电缆、管线等资料、建筑物场所的水平控制 点和

建筑物地点控制坐标等资料。

② 、组织相关人员对图纸进行会审，采集各项技术参数及资料，编写详尽施工方案，报 监理

工程师审批。

③ 、组织施工人员进行技术交底工作，针对重点工序、主要技术要求、质量标准、质量 目标

提出详细要求并进行书面交底。

2、 施工内容

本工程的施工主要内容包含以下三个方面：

一、 钻孔泵压混凝土灌输 CFG tt 的施工；

二、 凿桩头和砂石垫层（褥垫层）的施工；

三、 成孔出土和桩间土的挖除、清运等。

3、施工整体部署

工程进度流程为：平坦场所、测标高 - 按图纸定位丈量施工轮廓线必定桩位点一丈量验

CFG桩施工技术交底大全

线一打桩设施进场、组装与调试 - CFG 桩施工、成孔出土清理外运 一打桩施工机械设施散场

4、工程量

依据本工程的地基办理设计文件，本次施工主要工程量以下表 :

楼号 桩数（根） 桩长（ m 理论砼量 桩间土 桩头 备注 （m） （用） （根）

E 座公寓楼 552 18.5 1539.6 2674 552 砼含充盈系数

C 座公寓楼 575 18.5 1336.07 2800 575

r D 座公寓楼 575 18.5 1336.07 2800 575

注：净桩长为 18 米，加保护桩长 0.5 米，实质桩长 18.5 米 CFG桩施工技术交底大全

二、机械设施及劳动力计划、用水用电计划

1、机械设施及劳动力计划

CFG桩基工程技术交底

一、概述

CFG桩基工程技术交底是为了确保施工人员对CFG桩基工程的施工方法、工艺要求、质量控制等方面有全面的了解和掌握，以确保施工过程中的安全性、质量和效率。本文将详细介绍CFG桩基工程的相关知识和要求。

二、CFG桩基工程概况

CFG桩基是一种采用水泥、粉煤灰和骨料等原材料经过搅拌、挤压成型的一种新型复合地基处理方法。该方法具有施工周期短、成本低、质量可控等优点，广泛应用于各类土建工程中。

三、施工前准备

1. 设计文件：施工前应仔细研读CFG桩基的设计文件，包括设计图纸、施工方案、质量控制要求等。

2. 施工人员培训：施工前应对相关人员进行培训，包括施工人员、监理人员和质检人员等，确保他们对CFG桩基工程的施工要求和质量控制有清晰的认识。

四、施工工艺

1. 现场准备：施工前应对施工现场进行清理，确保施工区域干净整洁，并设置好警示标志。

2. 现场布置：根据设计要求，进行桩位标定、桩基布置等工作，确保桩基的位置、间距和深度符合设计要求。

3. 原材料准备：按照设计要求，准备好水泥、粉煤灰、骨料等原材料，并进行质量检验。 4. CFG桩制作：将水泥、粉煤灰、骨料等原材料按照一定比例进行搅拌，并通过挤压成型设备制作成CFG桩。

5. CFG桩安装：将制作好的CFG桩按照设计要求进行安装，确保桩的位置和垂直度符合要求。

6. 桩顶处理：对安装好的CFG桩进行顶部处理，包括修整、清理等工作，确保桩顶平整。

7. 后续工序：根据设计要求，进行后续的施工工序，如地梁浇筑、地下室施工等。

五、质量控制

1. 原材料质量控制：对水泥、粉煤灰、骨料等原材料进行质量检验，确保其符合设计要求。

2. CFG桩制作质量控制：对CFG桩的制作过程进行监控，包括搅拌比例、挤压成型等环节的质量控制。

3. CFG桩安装质量控制：对CFG桩的安装过程进行监控，包括桩位、垂直度等方面的质量控制。

4. 施工过程质量控制：对施工过程中的各项工作进行监控，包括现场布置、桩顶处理等方面的质量控制。
