混凝土高支模施工方案

1.1 高支模施工方案

1.1.1 施工部署

1.1.1.1 高支模施工整体思路

（1）针对高支模的特点, 经我们分析, 高支模的主要承重部分是支撑, 而模板支撑的设计计算出自脚手架设计计算, 但它与脚手架有一定的差别, 主要是: 一是承受垂直荷载大; 二是在施工中砼输送、倾倒、振捣混凝土作业会增加垂直、水平荷载, 使它产生较大的振摆; 三是它无刚性连墙杆牵拉约束摆动, 因此, 这对模板支撑稳定, 尤其是对高支模的稳定很不利。

（2）高支模坍塌事故都是失稳破坏造成的, 而且都是先从局部坍塌, 使钢筋混凝土牵动模板支撑往坍塌处倾倒, 造成大面积坍塌。因此, 针对高支模承受荷载和结构特点, 增大荷载分项系数, 设置水平拉杆, 设置剪刀撑、设置斜撑加固, 以提高高支模的整体稳定强度。根据本工程不同部位高支模特点以及代表性不同, 我们对取较大截面的梁及支模高度较高的板进行构造设计及验算。

1.1.1.2 主要高支模体系选型一览表

构件

规格 模板及支撑体系

梁（梁高400～800mm） 模板 18厚胶合板

龙骨 梁底 50×100mm木枋@300mm, 木枋平行粱截面, 梁底增加一道承重立杆+U形托支撑

梁侧 50×100mm木方背竖楞＠300, 竖楞上背双钢管做主龙骨, 梁中部设1～2道Φ14对拉螺杆, 沿梁跨方向间距600mm, 对拉螺栓穿pvc套管。

支撑

体系 支撑采用钢管满堂支撑架, 梁底立杆顺梁长度方向@600mm, 梁宽方向@900mm, 立杆步距1500mm, 扫地杆距底板面200mm, 立杆下端垫木采用2000mm×100mm×50厚木枋。顶层纵横杆与立杆连接采用双扣件。

梁（梁高模板 18厚胶合板

构件

规格 模板及支撑体系

900～1200mm） 龙骨 梁底 50×100mm木枋@300mm, 木枋平行粱截面, 梁底增加两道承重立杆+U形托支撑

梁侧 50×100mm背竖楞＠300, 竖楞上背双钢管做主龙骨, 梁中部设2～3道Φ14对拉螺杆, 沿梁跨方向间距600mm, 对拉螺栓穿pvc套管。

模板施工方案

1

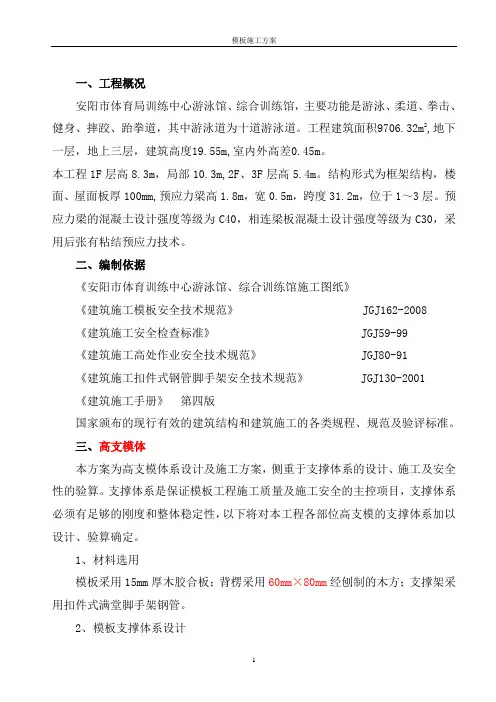

一、工程概况

安阳市体育局训练中心游泳馆、综合训练馆，主要功能是游泳、柔道、拳击、健身、摔跤、跆拳道，其中游泳道为十道游泳道。工程建筑面积9706.32m2,地下一层，地上三层，建筑高度19.55m,室内外高差0.45m。

本工程1F层高8.3m，局部10.3m,2F、3F层高5.4m。结构形式为框架结构，楼面、屋面板厚100mm,预应力梁高1.8m，宽0.5m，跨度31.2m，位于1～3层。预应力梁的混凝土设计强度等级为C40，相连梁板混凝土设计强度等级为C30，采用后张有粘结预应力技术。

二、编制依据

《安阳市体育训练中心游泳馆、综合训练馆施工图纸》

《建筑施工模板安全技术规范》 JGJ162-2008

《建筑施工安全检查标准》 JGJ59-99

《建筑施工高处作业安全技术规范》 JGJ80-91

《建筑施工扣件式钢管脚手架安全技术规范》 JGJ130-2001

《建筑施工手册》 第四版

国家颁布的现行有效的建筑结构和建筑施工的各类规程、规范及验评标准。

三、高支模体

本方案为高支模体系设计及施工方案，侧重于支撑体系的设计、施工及安全性的验算。支撑体系是保证模板工程施工质量及施工安全的主控项目，支撑体系必须有足够的刚度和整体稳定性，以下将对本工程各部位高支模的支撑体系加以设计、验算确定。

1、材料选用

模板采用15mm厚木胶合板；背楞采用60mm×80mm经刨制的木方；支撑架采用扣件式满堂脚手架钢管。

2、模板支撑体系设计 模板施工方案

2 1-3F预应力梁两侧立杆纵向间距0.8m，横向间距1.2m，梁底增加承重立杆2根立杆间距平均等分。在立柱底距地面200mm高处，沿纵横水平方向按纵下横上的程序设扫地杆。立杆顶端沿纵横向设置一道水平拉杆，按步距1.2m纵横向各设一道水平拉杆，并在最顶步距两水平拉杆中间加设一道水平拉杆。在纵向每隔7m左右设由下至上的十字交叉连续式剪刀撑，其宽度为4～6m，并在剪刀撑部位的顶部、扫地杆处设置水平剪刀撑，搭接长度1.0m，角度450～600。立柱在框架柱位置时，按竖向间距2m设置一个固结点，每根立杆底部设置垫板，厚度不小于50mm。

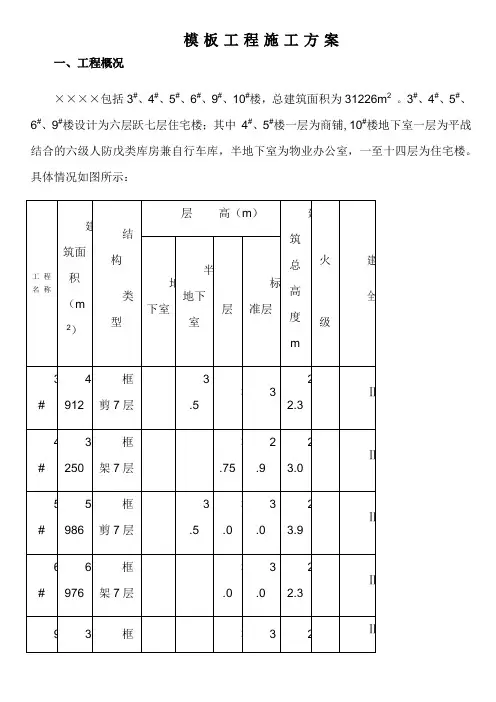

模板工程施工方案

一、工程概况

××××包括3#、4#、5#、6#、9#、10#楼，总建筑面积为31226m2 。3#、4#、5#、6#、9#楼设计为六层跃七层住宅楼；其中 4#、5#楼一层为商铺, 10#楼地下室一层为平战结合的六级人防戊类库房兼自行车库，半地下室为物业办公室，一至十四层为住宅楼。具体情况如图所示：

工 程

名 称 建筑面积（m2） 结构

类型 层 高（m） 建筑总高度m 耐火

等级 建筑安全等级地下室 半地下室 首层 标准层

3# 4912 框剪7层 3.5 3 3 22.3 ⅡⅡ

4# 3250 框架7层 3.75 2.9 23.0 ⅡⅡ

5# 5986 框剪7层 3.5 3.0 3.0 23.9 ⅡⅡ

6# 6976 框架7层 3.0 3.0 22.3 ⅡⅡ

93框 332ⅡⅡ # 245 架7层 .3 .0 2.3

10# 6857 框剪14层地下室半地下室各一层 3.3 2.85 3.0 3.0 47.1 ⅡⅡ

本工程梁、板、柱、剪力墙均采用钢筋混凝土，楼盖采用梁板式结构体系。

二、施工准备

1、材料准备

竹胶板、多层板、50×100木方、铁钉、螺杆、止水螺杆

2、工具及机具准备

钉锤、手工锯、圆盘锯、手电锯

3、其他

脱模剂、工程线等

4、技术交底

向木工交模板几何尺寸、交标高、交支模的方案和技术要求，交支撑系统的强度，稳定性和具体要求，拆模时间，交质量标准及通病防治措施及安全技术措施。

施工重点：模板的平整度、垂直度、截面尺寸、标高及其强度、刚度和稳定性。 施工难点：垂直度的控制、标高的控制、阴阳角的方正及顺直。

注意事项：烂根的消除、脱模剂涂刷均匀、模板的接缝、拆模时间。

5、模板设计

主要基础梁、框架柱、框架梁、剪力墙截面尺寸，如下列各表所示：

（1）设计

a、基础垫层模板：

垫层模板厚度为100㎜，垫层模板采用100×100㎜方木，沿垫层边线设置方木，方木支撑在基坑壁上。

模板工程专项施工方案

四川寰宇实业有限公司 1

四川长虹电源有限责任公司传统产业

厂房高支模专项施工方案

编制人：

审核人：

审批人：

四川寰宇实业有限公司

2011年6月1日

模板工程专项施工方案

四川寰宇实业有限公司 2 一、工 程 概 况

（一）总 体 概 述

1、四川长虹电源有限责任公司传统产业厂房由四川长虹电源有限责任公司投资兴建；由太原市建筑设计研究院设计；山西省建设监理有限公司监理；沙港市建筑工程有限责任公司总承包施工。该工程位于太原市小店区富士康（太原）科技工业园园区内，大运路是该区的交通干道。

2、本工程为框架结构，抗震等级为二级，总建筑面积16480m2，层高二层，建筑总高度屋脊标高为13.25M，一层结构标高为5.6M，二层4.5M，附房一层5.6M，二层4.2M。±0.000相当于绝对标高775.65M，室内外高差0.45m。结构类型为框架二级抗震，烈度设防为8度。

3、本工程厂房功能为烧结热导管车间，中部为主车间、沿主车间两边为附房，宽度为6M。

（二）结构特点

1、 本工程柱、墙、梁、板结构断面尺寸较大，最大尺寸：柱为800×800㎜，梁为350×1050㎜，板厚为100mm、120㎜、150mm。由于断面尺寸较大，给模板施工带来一定的困难。

2、本工程层高较高，首层为5.6M，二层为4.5M，附房一层为5.6M，二层为4.2M。结构复杂，施工难度大，技术要求高，模板支撑系统必须严格按高支模管理的有关规定进行设计、验算、搭设、验收和拆除。

二、施工方案的选定

1、本工程为全现浇砼结构，其模板采用18厚胶合板（柱、墙、梁板用）；木方采用80×80㎜方木为主，50×100㎜、100×100㎜为辅；φ48×3.5钢管和钢顶撑体系作支撑的方案。
