最新化学图像题汇编压轴试题分类汇编及答案经典

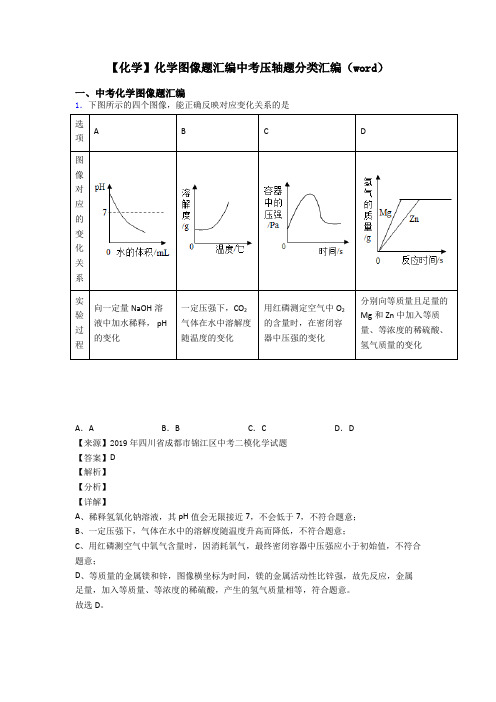

【化学】化学图像题汇编中考压轴题分类汇编（word）一、中考化学图像题汇编1．下图所示的四个图像，能正确反映对应变化关系的是选项A B C D图像对应的变化关系实验过程向一定量NaOH溶液中加水稀释， pH的变化一定压强下，CO2气体在水中溶解度随温度的变化用红磷测定空气中O2的含量时，在密闭容器中压强的变化分别向等质量且足量的Mg和Zn中加入等质量、等浓度的稀硫酸、氢气质量的变化A．A B．B C．C D．D【来源】2019年四川省成都市锦江区中考二模化学试题【答案】D【解析】【分析】【详解】A、稀释氢氧化钠溶液，其pH值会无限接近7，不会低于7，不符合题意；B、一定压强下，气体在水中的溶解度随温度升高而降低，不符合题意；C、用红磷测空气中氧气含量时，因消耗氧气，最终密闭容器中压强应小于初始值，不符合题意；D、等质量的金属镁和锌，图像横坐标为时间，镁的金属活动性比锌强，故先反应，金属足量，加入等质量、等浓度的稀硫酸，产生的氢气质量相等，符合题意。

故选D。

2．在盐酸和氯化铜混合溶液中加入氢氧化钙溶液，相关量的变化与图像不相符的．．．．是（）A．B．C．D．【答案】B【解析】【分析】【详解】A、氢氧化钙先与盐酸反应生成的氯化钙和水，没有沉淀生成，等盐酸反应完全，氢氧化钙再与氯化铜反应生成沉淀氢氧化铜和氯化钙，故在盐酸存在的情况下，不能生成沉淀，选项图像正确，故不符合题意；B、当氢氧化钙与盐酸和氯化铜都反应完，过量时，pH>7 ，选项中没有pH>7的曲线，因此，选项图像错误，故符合题意；C、氢氧化钙先与盐酸反应生成的氯化钙和水，随着反应的发生，溶质质量不断增加，当盐酸反应时，氢氧化钙再与氯化铜反应生成沉淀氢氧化铜和氯化钙，由于有沉淀生成，因此，溶质质量不断减小，当氢氧化钙过量时，溶质质量又开始增加，选项图像正确，故不符合题意；D、氢氧化钙与盐酸和氯化铜反应都生成氯化钙，所以，从反应开始，氯化钙的质量就不断增加，直到盐酸和氯化铜都被反应完，不再有氯化钙生成，曲线变成一条直线，选项图像正确，故不符合题意，故选B。

（化学）初三化学化学图像题汇编常见题型及答题技巧及练习题(含答案)含解析一、中考化学图像题汇编1．向盛有50g10%Ba（OH）2溶液的烧杯中慢慢滴加稀硫酸至过量，如图（纵坐标表示烧杯中其他量的变化）所有有关量的变化与所加入稀硫酸质量的关系错误的是（）A．B．C．D．【答案】D【解析】【分析】【详解】A、稀硫酸和氢氧化钡能反应生成硫酸钡沉淀和水，当两者不断反应时，溶质的质量逐渐减小，当硫酸过量时溶质的质量又会逐渐增大，图象正确，故A不符合题意．B、氢氧化钡显碱性，随着酸量的增加溶液的碱性不断减弱，pH值变小，直至恰好反应pH=7，再加入稀硫酸酸性不断增强，pH小于7，图象正确，故B不符合题意．C、随着反应的进行沉淀量不断增大，直至恰好反应，沉淀量不再改变，图象正确，故C不符合题意．D、不断慢慢滴加稀硫酸至过量，水的质量不断增加，不会出现不变的情况，图象错误，故D符合题意．故选D．【点睛】主要考查氢氧化钡与稀硫酸的化学反应事实，能理解图象表达意思，针对图象表达，再联系反应事实即可解答．此题注意药品的量改变，导致情况的不同．2．常温下，向烧杯内的甲物质加入乙物质至过量，若x轴表示加入乙物质的质量，则下列选项于图像不相符的是（）选项甲物质乙物质Y轴的意义A稀盐酸和硫酸钠氢氧化钡生成沉淀的质量B水硝酸钾溶质的质量分数C二氧化锰过氧化氢溶液氧气的质量D铝稀硫酸溶液中铝元素的质量A．A B．B C．C D．D【答案】C【解析】【分析】常温下，向烧杯内的甲物质加入乙物质至过量，若x轴表示加入乙物质的质量，曲线从0点出发，逐渐增大，增大到一定程度时不再增大。

【详解】A、向稀盐酸和硫酸钠混合液加氢氧化钡溶液，硫酸钠与氢氧化钡反应生成硫酸钡沉淀，且该沉淀不溶于盐酸，所以反应开始时就有沉淀产生，当硫酸钠反应完时，沉淀的量不再增加，与曲线相符，不符合题意；B、往水中溶解硝酸钾，溶质质量分数从0不断增大，当溶液达到饱和时，溶质质量分数不再增大，与曲线相符，不符合题意；C、向二氧化锰中滴加过氧化氢溶液，反应开始时就产生氧气，且氧气不断增加，因为二氧化锰在该反应中作催化剂，反应中质量和化学性质不变，因此，过氧化氢不断滴加，氧气就不断增大，氧气没有最大量，与曲线不相符，符合题意；D、向铝中滴加稀硫酸，铝与硫酸反应生成硫酸铝，溶液中的铝元素的质量不断增加，当铝完全反应后，溶液中铝元素的质量不再增加，与曲线相符，不符合题意。

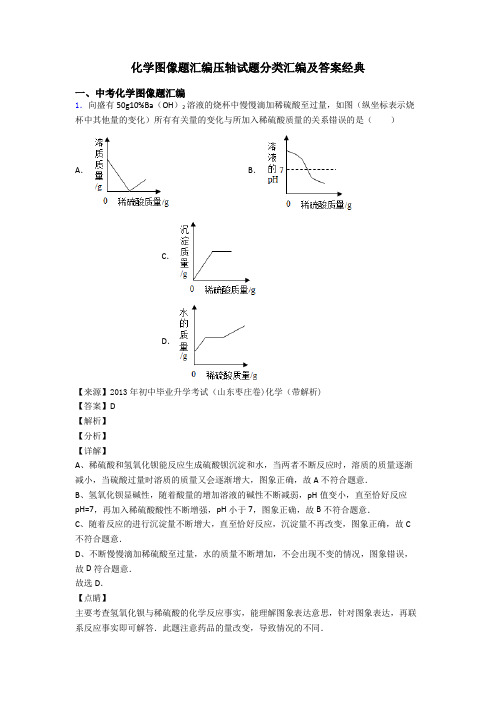

化学图像题汇编压轴试题分类汇编及答案经典一、中考化学图像题汇编1．向盛有50g10%Ba（OH）2溶液的烧杯中慢慢滴加稀硫酸至过量，如图（纵坐标表示烧杯中其他量的变化）所有有关量的变化与所加入稀硫酸质量的关系错误的是（）A．B．C．D．【来源】2013年初中毕业升学考试（山东枣庄卷)化学（带解析)【答案】D【解析】【分析】【详解】A、稀硫酸和氢氧化钡能反应生成硫酸钡沉淀和水，当两者不断反应时，溶质的质量逐渐减小，当硫酸过量时溶质的质量又会逐渐增大，图象正确，故A不符合题意．B、氢氧化钡显碱性，随着酸量的增加溶液的碱性不断减弱，pH值变小，直至恰好反应pH=7，再加入稀硫酸酸性不断增强，pH小于7，图象正确，故B不符合题意．C、随着反应的进行沉淀量不断增大，直至恰好反应，沉淀量不再改变，图象正确，故C 不符合题意．D、不断慢慢滴加稀硫酸至过量，水的质量不断增加，不会出现不变的情况，图象错误，故D符合题意．故选D．【点睛】主要考查氢氧化钡与稀硫酸的化学反应事实，能理解图象表达意思，针对图象表达，再联系反应事实即可解答．此题注意药品的量改变，导致情况的不同．2．向一定质量的CaCl2和HC1的混合溶液中逐滴加入溶质质量分数为10.6%的Na2CO3溶液，实验过程中加入Na2CO3溶液的质量与产生沉淀或气体的质量关系如图所示。

下列说法错误的是A．P点时的溶液只含一种溶质B．R点时的溶液只含一种溶质C．0至P过程中溶液的pH变大D．Q至R段表示生成沉淀的过程【答案】A【解析】【分析】【详解】向一定质量的CaCl2和HC1的混合溶液中逐滴加入溶质质量分数为10.6%的Na2CO3溶液，碳酸钠先于稀盐酸反应，再与氯化钙反应。

A．在P点时，溶液中的HCl恰好被消耗完，溶液中的溶质是氯化钠和氯化钙，故A错误；B．R点表示碳酸钠和氯化钙恰好完全反应，溶液中的溶质只有氯化钠，故B正确；C．在刚开始时，溶液中含有盐酸，溶液呈酸性，pH＜7，到P点时碳酸钠和HCl恰好完全反应，溶液pH=7，0至P过程中溶液的pH变大，故C正确；D．Q至R段表示碳酸钠和氯化钙反应的过程，即是碳酸钙的生成过程，故D正确。

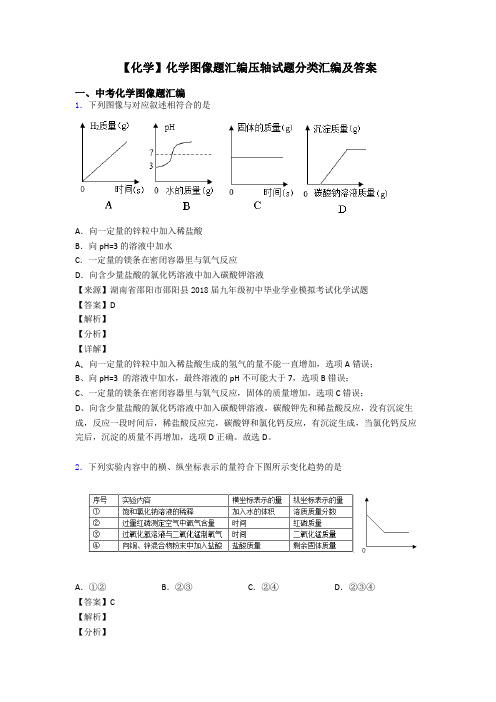

【化学】化学图像题汇编压轴试题分类汇编及答案一、中考化学图像题汇编1．下列图像与对应叙述相符合的是A．向一定量的锌粒中加入稀盐酸B．向 pH=3 的溶液中加水C．一定量的镁条在密闭容器里与氧气反应D．向含少量盐酸的氯化钙溶液中加入碳酸钾溶液【来源】湖南省邵阳市邵阳县2018届九年级初中毕业学业模拟考试化学试题【答案】D【解析】【分析】【详解】A、向一定量的锌粒中加入稀盐酸生成的氢气的量不能一直增加，选项A错误；B、向 pH=3的溶液中加水，最终溶液的pH不可能大于7，选项B错误；C、一定量的镁条在密闭容器里与氧气反应，固体的质量增加，选项C错误；D、向含少量盐酸的氯化钙溶液中加入碳酸钾溶液，碳酸钾先和稀盐酸反应，没有沉淀生成，反应一段时间后，稀盐酸反应完，碳酸钾和氯化钙反应，有沉淀生成，当氯化钙反应完后，沉淀的质量不再增加，选项D正确。

故选D。

2．下列实验内容中的横、纵坐标表示的量符合下图所示变化趋势的是A．①②B．②③C．②④D．②③④【答案】C【解析】【分析】【详解】①稀释饱和氯化钠溶液随着加入水的增多，溶质的质量分数是逐渐减小的，故①错误；②红磷的质量随着燃烧时间越来越少，当氧气燃尽时，红磷的量就不再减少，成一条水平线，故②正确；③二氧化锰是催化剂，在反应过程中是一直不变的，故③错误；④锌和盐酸反应，铜和盐酸不反应，随着盐酸的滴加，固体的质量逐渐减少，当锌反应完时，剩下的铜的质量就成为定值了，故④正确。

故选C。

3．下列图象，能正确反映对应变化关系的是( )A．向饱和石灰水中加入一定量CaOB．电解水生成氢气和氧气的质量C．将足量MgCO3和MgO固体分别加入相同质量、相同质量分数的稀盐酸中D．向一定量的H2SO4和MgSO4混合溶液中滴加氢氧化钡溶液【答案】A【解析】【详解】A、氢氧化钙的溶解度随温度的升高而减少，向饱和石灰水中加入一定量CaO，氧化钙与水反应生成氢氧化钙并放出热量，使溶液的温度升高，氢氧化钙的溶解度减小，曲线降低，溶液冷却，氢氧化钙溶解度增大，曲线上升，符合题意；B 、根据电解水的化学方程式2222H O 2H +O ↑↑通电 ，生成氢气与氧气的体积比为2：1，生成氢气和氧气的质量比为1：8，与图象不符合，不符合题意；C 、将足量MgCO 3和MgO 固体分别加入相同质量、相同质量分数的稀盐酸中，消耗的盐酸质量相等，参加反应的氯离子质量相等，生成的氯化镁质量也相等。

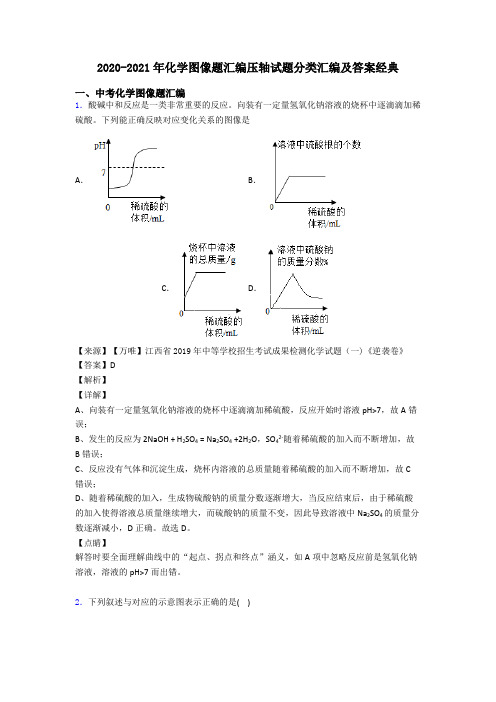

2020-2021年化学图像题汇编压轴试题分类汇编及答案经典一、中考化学图像题汇编1．酸碱中和反应是一类非常重要的反应。

向装有一定量氢氧化钠溶液的烧杯中逐滴滴加稀硫酸。

下列能正确反映对应变化关系的图像是A．B．C． D．【来源】【万唯】江西省2019年中等学校招生考试成果检测化学试题（一)《逆袭卷》【答案】D【解析】【详解】A、向装有一定量氢氧化钠溶液的烧杯中逐滴滴加稀硫酸，反应开始时溶液pH>7，故A错误；B、发生的反应为2NaOH + H2SO4 = Na2SO4 +2H2O，SO42-随着稀硫酸的加入而不断增加，故B错误；C、反应没有气体和沉淀生成，烧杯内溶液的总质量随着稀硫酸的加入而不断增加，故C错误；D、随着稀硫酸的加入，生成物硫酸钠的质量分数逐渐增大，当反应结束后，由于稀硫酸的加入使得溶液总质量继续增大，而硫酸钠的质量不变，因此导致溶液中Na2SO4的质量分数逐渐减小，D正确。

故选D。

【点睛】解答时要全面理解曲线中的“起点、拐点和终点”涵义，如A项中忽略反应前是氢氧化钠溶液，溶液的pH>7而出错。

2．下列叙述与对应的示意图表示正确的是( )A．水的电解B．向稀盐酸中滴加过量的氢氧化钠溶液C．加热一定质量的高锰酸钾制氧气D．等质量的锌、铁分别与足量等溶质质量分数的稀硫酸反应【答案】D【解析】根据已有的知识结合图示进行分析，电解水时生成的氢气和氧气的质量比是1：8；盐酸的pH小于7，氢氧化钠溶液的pH大于7；高锰酸钾能分解生成氧气，高锰酸钾的质量一定，则生成氧气的质量一定；等质量的锌和铁与足量的硫酸反应，锌反应的速率大，生成的氢气少。

电解水时生成的氢气和氧气的质量比是1：8，不是2：1，故A错误；盐酸的pH小于7，氢氧化钠溶液的pH大于7，向稀盐酸中滴加过量的氢氧化钠溶液，开始时溶液的pH应该是小于7，不是大于7，故B错误；加热一定质量的高锰酸钾制氧气，当高锰酸钾完全分解，生成氧气的质量不再改变，故C错误；等质量的锌和铁与足量的硫酸反应，锌反应的速率大，在坐标中斜线陡，铁的反应速率小，在坐标中的斜线缓，锌反应生成氢气的质量小于铁生成的氢气的质量，故D正确。

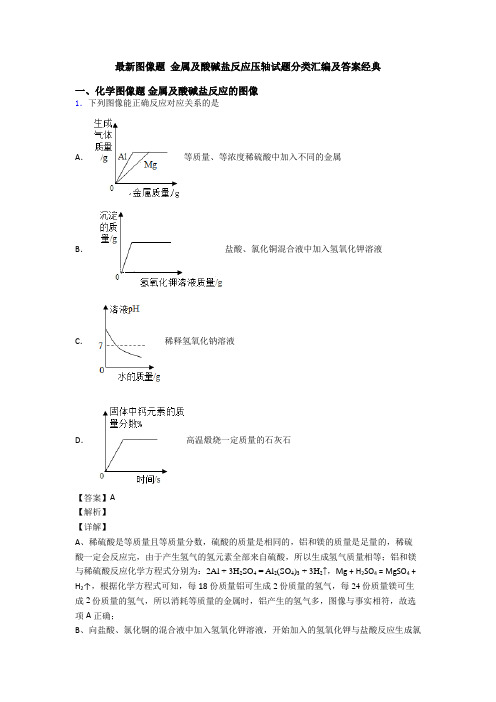

最新图像题金属及酸碱盐反应压轴试题分类汇编及答案经典一、化学图像题金属及酸碱盐反应的图像1．下列图像能正确反应对应关系的是A．等质量、等浓度稀硫酸中加入不同的金属B．盐酸、氯化铜混合液中加入氢氧化钾溶液C．稀释氢氧化钠溶液D．高温煅烧一定质量的石灰石【答案】A【解析】【详解】A、稀硫酸是等质量且等质量分数，硫酸的质量是相同的，铝和镁的质量是足量的，稀硫酸一定会反应完，由于产生氢气的氢元素全部来自硫酸，所以生成氢气质量相等；铝和镁与稀硫酸反应化学方程式分别为：2Al + 3H2SO4 = Al2(SO4)3 + 3H2↑，Mg + H2SO4 = MgSO4 + H2↑，根据化学方程式可知，每18份质量铝可生成2份质量的氢气，每24份质量镁可生成2份质量的氢气，所以消耗等质量的金属时，铝产生的氢气多，图像与事实相符，故选项A正确；B、向盐酸、氯化铜的混合液中加入氢氧化钾溶液，开始加入的氢氧化钾与盐酸反应生成氯化钾和水，没有沉淀生成，当盐酸反应完，加入的氢氧化钾与氯化铜反应，生成氢氧化铜沉淀和氯化钾，故选项B不正确；C、向氢氧化钠溶液中不断加水稀释，最终溶液的pH不会小于7，故选项C不正确；D、高温煅烧一定质量的石灰石，开始煅烧的时候，固体碳酸钙不会分解，固体中钙元素的质量分数不变，煅烧一段时间后，碳酸钙分解生成氧化钙和二氧化碳，固体中钙元素的质量分数才会增大，故选项D不正确。

故选：A。

2．下列四个图象分别对应四个变化过程，其中正确的是（）A．一定量的饱和石灰水中加入氧化钙B．常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应C．向硫酸和硫酸铜的混合溶液中滴加过量的氢氧化钠溶液D．向氢氧化钾溶液中不断加水，溶液的pH与加入水的质量关系【答案】B【解析】【分析】【详解】A、一定量的饱和石灰水中加入氧化钙，氧化钙和水反应生成氢氧化钙，溶剂质量减小，且反应放热，氢氧化钙的溶解度随温度的升高而减小，故导致部分氢氧化钙析出，溶质质量减小，完全反应后温度降低，部分氢氧化钙溶解，溶质质量增大，最终溶质质量小于反应前溶质质量，不符合题意；B 、常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应，锌与稀硫酸反应：2442=Z Zn+H SO SO +H n ↑，铁与稀硫酸反应：2442=F Fe+H SO SO +H e ↑，反应的硫酸质量相等时生成氢气质量相等，最终铁和稀硫酸反应生成氢气多，符合题意；C 、向硫酸和硫酸铜的混合溶液中滴加过量的氢氧化钠溶液，氢氧化钠先和硫酸反应生成硫酸钠和水，后和硫酸铜反应生成氢氧化铜沉淀和硫酸钠，故一开始无沉淀产生，后沉淀质量逐渐增加，待完全反应后，不再变化，不符合题意；D 、向氢氧化钾溶液中不断加水，溶液碱性减弱，pH 减小，但是不能减小到7，更不能小于7，不符合题意。

（化学）初三必备化学化学图像题汇编技巧全解及练习题(含答案)及解析一、中考化学图像题汇编1．下列实验内容中的横、纵坐标表示的量符合下图所示变化趋势的是A．①②B．②③C．②④D．②③④【答案】C【解析】【分析】【详解】①稀释饱和氯化钠溶液随着加入水的增多，溶质的质量分数是逐渐减小的，故①错误；②红磷的质量随着燃烧时间越来越少，当氧气燃尽时，红磷的量就不再减少，成一条水平线，故②正确；③二氧化锰是催化剂，在反应过程中是一直不变的，故③错误；④锌和盐酸反应，铜和盐酸不反应，随着盐酸的滴加，固体的质量逐渐减少，当锌反应完时，剩下的铜的质量就成为定值了，故④正确。

故选C。

2．在一定质量的Ba（OH）2溶液中，不断加入一定质量分数的稀H2SO4，下列图象正确的是（）A．B．C．D．【答案】A【解析】【详解】A、氢氧化钡显碱性，随着酸量的增加，氢氧化钡不断减少，溶液碱性变弱，pH值变小，直至恰好反应pH＝7，再加入稀硫酸酸性不断增强，pH小于7，图象正确；B、硫酸与氢氧化钡反应会生成水与硫酸钡沉淀，随着反应的进行沉淀量不断增大，直至恰好反应，沉淀量不再改变，图象错误；C、中和反应放热，随着反应的进行，溶液温度先逐渐增加，随着反应的逐渐停止同时溶液不断向环境中散热溶，液的温度又降到常温，图象错误；D、随着稀H2SO4的加入，溶液中的水持续增加，图象错误。

故选：A。

【点睛】主要考查氢氧化钡与稀硫酸的化学反应事实，能理解图象表达意思，针对图象表达，再联系反应事实即可解答。

此题注意药品的量改变，导致情况的不同。

3．下列所示图像能正确反应实验或化学反应事实的是A．稀H2SO4滴入BaCl2溶液中B．往部分变质的NaOH溶液中滴加稀盐酸C．等质量的Mg、Zn、Fe与足量的等质量分数的稀盐酸反应D．等质量，等质量分数的过氧化氢溶液制取O2【答案】B【解析】【详解】A、稀H2SO4滴入BaCl2溶液中，产生白色的硫酸钡沉淀，且硫酸钡不溶于酸，沉淀不会减小，与曲线不相符，不符合题意；B、部分变质的NaOH溶液中含有碳酸钠，往其中滴加稀盐酸，盐酸先与氢氧化钠钠反应生成氯化钠和水，没有气泡产生，氢氧化钠反应完后，盐酸再与碳酸钠反应有二氧化碳气体生成，直至碳酸钠反应完，与曲线符合，符合题意；C、等质量的Mg、Zn、Fe与足量的等质量分数的稀盐酸反应，相对原子质量Mg<Fe<Zn，活泼性Mg>Zn>Fe，所以镁产生氢气最多，反应速率最快，锌反应速率居中，产生氢气最小，与曲线不相符，不符合题意；D、等质量，等质量分数的过氧化氢溶液制取O2，有二氧化锰反应速度快，没有二氧化锰速度慢，但产生的氧气质量相等，与曲线不符合，不符合题意。

最新化学图像题汇编压轴试题分类汇编及答案（word）一、中考化学图像题汇编1．甲、乙、丙三种固体物质的溶解度曲线如图所示，下列说法正确的是A．甲物质的溶解度是20gB．将丙物质的饱和溶液变为不饱和溶液可以采用加水或降温的方法C．t2℃时，等质量水分别配成甲、乙、丙的饱和溶液，所得溶液质量的大小关系是乙＞甲＞丙D．t3℃时，甲、乙、丙三种溶液中溶质的质量分数的大小关系是甲＞乙＞丙【答案】B【解析】试题分析：A、溶解度的大小一定要指明具体温度，错误，B、根据溶解度曲线，物质丙的溶解度随温度的升高而降低，故将丙物质的饱和溶液变为不饱和溶液可以采用加水或降温的方法，正确，C、根据溶解度曲线，t2℃时，甲、乙、丙三种物质的溶解度大小关系：乙>甲=丙，等质量水分别配成甲、乙、丙的饱和溶液，所得溶液质量的大小关系是乙＞甲=丙，错误，D、根据溶解度曲线，t3℃时，甲、乙、丙三种物质的溶解度大小关系：甲＞乙＞丙，故甲、乙、丙三种物质的饱和溶液中溶质的质量分数的大小关系是甲＞乙＞丙，而原题中没有注明是饱和溶液，错误，故选B考点：溶解度曲线的意义，饱和、不饱和溶液的转化，溶质质量分数的计算2．向一定量Ba（OH）2溶液中逐渐加入CuSO4溶液至过量。

则下列图像中正确的是（）A．B．C．D．【答案】C【解析】【分析】【详解】A、Ba（OH）2溶液显碱性，图像起点pH应该大于7，故错误；B、向一定量的Ba（OH）2溶液中逐渐加入CuSO4溶液至过量，硫酸铜和氢氧化钡反应生成硫酸钡沉淀和氢氧化铜沉淀，恰好反应完全就不再生成沉淀，故错误；C、导电性和溶液中的离子浓度有关，向一定量的Ba（OH）2溶液中逐渐加入CuSO4溶液至过量，硫酸铜和氢氧化钡反应生成硫酸钡沉淀和氢氧化铜沉淀，随着反应进行，导电性减弱，恰好完全反应时导电性几乎为零，继续加入硫酸铜溶液时，导电性增强，故正确；D、Ba（OH）2溶液中有水，水的质量起点不是0，故错误；故选：C。

2020-2021年化学图像题汇编中考压轴题分类汇编经典一、中考化学图像题汇编1．下列图象分别与选项中的实验现象及结果相对应，其中正确的是A．电解水B．将等质量的镁和铁分别投入到盛足量同种稀硫酸的两个容器中C．等质量、等溶质质量分数的过氧化氢溶液制取氧气D．服用胃舒平[主要成分是Al（OH）3]治疗胃酸过多，胃液pH的变化【来源】黑龙江省佳木斯市富锦市第四中学2019-2020学年九年级上学期期末化学试题【答案】B【解析】【分析】【详解】A、电解水产生氢气和氧气的体积比为2:1；故选项错误；B、将等质量的镁和铁分别投入到盛足量同种稀硫酸的两个容器中，镁产生的氢气多，镁的金属活泼性强，镁反应的速率快；故选项正确；C、等质量、等溶质质量分数的过氧化氢溶液中加入催化剂（不加催化剂）制取氧气，两者产生氧气质量相等；故选项错误；D、胃液的主要成是盐酸，胃酸过多，pH＜7，图像起点位置错误；故选项错误；故选：B。

2．向下表中的甲物质中逐滴加入乙物质溶液至过量，符合如下曲线描述的是序号甲乙①硫酸和硫酸铜的混合溶液氢氧化钠溶液②氢氧化钠和氯化钡的混合溶液稀硫酸③氯化钠和氯化钙的混合溶液碳酸钠溶液④铜锌的混合物粉末稀盐酸A．①②B．②C．①②③D．①②④【答案】A【解析】【分析】【详解】①向硫酸和硫酸铜的混合溶液加入氢氧化钠溶液，由于硫酸的存在，氢氧化钠不能与硫酸铜反应生成了氢氧化铜沉淀；氢氧化钠先与硫酸反应生成硫酸钠和水，既无气体也无沉淀；待硫酸完全反应后，所加入的氢氧化钠开始与硫酸铜反应产生氢氧化铜蓝色沉淀至硫酸铜完全反应为止，与曲线所示一致，故正确；②向氢氧化钠和氯化钡的混合溶液中滴加稀硫酸，加入硫酸开始硫酸就与氢氧化钠和氯化钡同时反应，因此一开始就产生硫酸钡沉淀至氯化钡完全反应为止，与曲线所示不一致，故不正确；③向氯化钠和氯化钙的混合溶液加入碳酸钠溶液，氯化钙与碳酸钠生成不溶于水碳酸钙沉淀，因此随溶液的加入生成沉淀的量不断增加，至氯化钙完全反应为止；与曲线所示不一致，故不正确；④向铜锌合金中滴加稀盐酸，锌与盐酸反应放出氢气而铜不反应，因此随稀盐酸的加入氢气就不断放出至锌完全反应为止，与曲线所示不一致，故不正确。

（化学）化学化学图像题汇编练习题含答案一、中考化学图像题汇编1．下列图像能正确反映其对应实验操作的是A ．①等质量的镁、铁分别加入到足量的同浓度的稀盐酸中B ．②用等质量、等浓度的双氧水分别制取氧气C ．③向一定体积的稀盐酸中逐滴加入氢氧化钠溶液D ．④某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体【来源】四川省南充市嘉陵区实验中学2019-2020学年九年级下学期第一次月考化学试题【答案】C【解析】【分析】【详解】A 、等质量的镁、铁分别加入到足量的同浓度的稀盐酸中，镁与稀盐酸反应：22Mg+2HCl=MgCl +H ↑，铁与稀盐酸反应：22Fe+2HCl=FeCl +H ↑，镁比铁活泼，反应速率快，镁的相对原子质量小，相同质量的镁、铁与足量同浓度的稀盐酸反应，最后，镁生成氢气的质量大，不符合题意；B 、用等质量、等浓度的双氧水分别制取氧气，加催化剂的反应速率快，但是最后生成氧气的质量一样，不符合题意；C 、向一定体积的稀盐酸中逐滴加入氢氧化钠溶液，一开始，pH ＜7，随着反应的进行，pH 逐渐增大至大于7，符合题意；D 、某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体，由于溶液已经达到饱和，故硝酸钾不再溶解，溶质质量分数不变，不符合题意。

故选C 。

2．下列图像与对应选项关系不合理的是A ．电解水时生成氢气和氧气的体积关系B．向盐酸和氯化铜的混合物溶液中滴加过量的氢氧化钠溶液C．将等质量的镁粉和铁粉分别加入到足量且溶质质量分数相同的稀硫酸中D．向盛有一定质量稀盐酸的烧杯中不断加水稀释【答案】C【解析】【详解】A、电解水时生成氢气和氧气，2H2O 通电2H2↑＋O2↑，氢气和氧气的体积比为2:1；故选项正确，但不符合题意；B、向盐酸和氯化铜的混合物溶液中滴加过量的氢氧化钠溶液，氢氧化钠先与盐酸反应产生氯化钠和水，再与氯化铜反应产生氢氧化铜沉淀和氯化钠，氯化铜反应完后，沉淀质量不再增加；故选项正确，但不符合题意；C、将等质量的镁粉和铁粉分别加入到足量且溶质质量分数相同的稀硫，每24份质量的镁产生2份质量的氢气，每56份质量的铁产生2份质量的氢气，镁产生的氢气多；故选项错误，但符合题意；D、向盛有一定质量稀盐酸的烧杯中不断加水稀释，pH值逐渐变大，最后无限接近于7；故选项正确，但不符合题意；故选：C。
