10KV冷缩式户内终端安装说明

10kV电缆冷缩终端头制作安装作业1、摇测电缆绝缘及放电。

2、开剥电缆。

3、安装接地线。

4、包绕PVC带。

5、装三叉手套。

6、套冷缩管。

7、作标识(相色带)。

8、安装接线端子。

9、试验。

10、安装电缆终端、恢复现场。

1、电缆绝缘电阻测试合格后，对摇测的电缆充分放电；穿入镀锌钢管。

2、将电缆置于终端位置，终端____米范围内电缆护套擦洗干净；剥除电缆外护套，按照尺寸要求剥切电缆外套,铠装及衬垫层A+B(A为540-660mm，B为接线端子孔深+5mm),衬垫层留10mm；再往下剥切25mm 的护套,露出铠装,并擦洗剥切区往下50mm长护套表面污垢。

锯痕深度为2/3钢铠厚度，用螺丝刀将缺口挑起，用钳子钳住缺口卷动撕开钢带。

用钳子打平钢带断口；护套口往下25mm处包绕两层绝缘自粘带；在顶部包绕PVC带,将铜屏蔽带固定。

3、在护套口往上90mm的铜带上，分别装上接地铜环，将三条铜编织线一起搭在钢铠上；用恒力弹簧将接地线三条铜带一起固定在钢铠上。

4、在三个接地铜环上包绕PVC带；用PVC带将钢铠，恒力弹簧及衬垫层全部包绕覆盖；将接地线贴放在护口下方的绝缘带上，然后包绕绝缘自粘带，将接地线夹在中间，形成防水口。

5、将冷缩三叉手套放到电缆根部，逆时针抽掉芯绳，先收缩颈部，然后分别收缩三叉；用PVC带将地线固定在电缆上。

6、套入冷缩直管，与三叉手指搭接15mm，逆时针抽掉芯绳，使其收缩。

7、冷缩式套管上往上留45mm的铜屏蔽带，其余的切除；铜屏蔽带往上留5mm的半导体层，其余的全部剥除；按接管的深度加上10mm 切除顶部绝缘；套管往下40mm处，包绕PVC带作标识。

8、压接接线端子，锉平打光毛刺，并且清洗干净；用清洗剂将主绝缘清洗干净；在半导电体与主绝缘的搭接处涂上硅脂，将剩余硅脂涂在主绝缘表面；套入冷缩式终端，定位于PVC标识处。

逆时针抽掉芯绳，使终端固定收缩；用绝缘带填平接线端子与主绝缘之间的空隙。

然后，从绝缘管开始，半叠式包绕硅橡胶带一个来回至接线端子上。

10kV电缆冷缩终端头制作安装作业标准以下是一份10kV电缆冷缩终端头制作安装作业标准的示例：1. 安全措施- 检查所需工具和设备的完好情况，并保证其符合安全标准。

- 制定详细的作业计划，确保作业过程中的安全控制措施得以实施。

- 确保操作人员使用适当的个人防护装备，如手套、眼镜和防护服。

2. 准备工作- 在施工场地上搭设给养电源和照明设备。

- 清理工作区域，确保没有杂物和障碍物。

- 检查电缆和终端头的规格和型号是否匹配。

- 准备所需材料和工具，如冷缩终端套管、热熔焊接器等。

3. 制作终端头- 根据电缆和终端头的规格，选取适当尺寸的冷缩终端套管。

- 用剥线钳剥去电缆绝缘层的一部分，露出适当长度的导体。

- 清洁导体表面，确保无铜屑和尘埃。

- 将终端头的导体连接部分插入电缆导体中，并采用适当的焊接方法连接。

- 用焊接器加热冷缩终端套管，确保它与电缆和终端头紧密连接。

4. 安装终端头- 根据电缆终端头的安装位置和布线要求，决定终端头的定位。

- 清洁电缆终端头和接地台座的表面，确保无尘埃和氧化物。

- 将终端头放置在电缆终端位置，并用不锈钢带固定。

- 用电缆接地夹将终端头的接地线连接到接地台座。

- 用绝缘胶带将终端头的连接处进行绝缘包裹。

5. 测试和验证- 使用绝缘电阻测试仪对终端头和电缆的绝缘电阻进行测试。

- 进行导通测试，确保电缆和终端头的连接正确无误。

- 进行压力测试，确保终端头与电缆连接处的耐压性能。

- 使用红外线热像仪检测终端头和连接处的热量分布情况。

6. 完工和清理- 完成终端头安装后，对施工现场进行清理，确保无剩余材料和工具。

- 将施工现场恢复到原始状态，将废弃材料进行妥善处置。

- 提供安装报告和相应的记录，包括终端头型号、规格、安装日期等信息。

请注意，这只是一个示例，具体的作业标准可能会根据不同的项目和要求而有所不同。

在实际操作中，应根据相关的安全规范和标准进行操作。

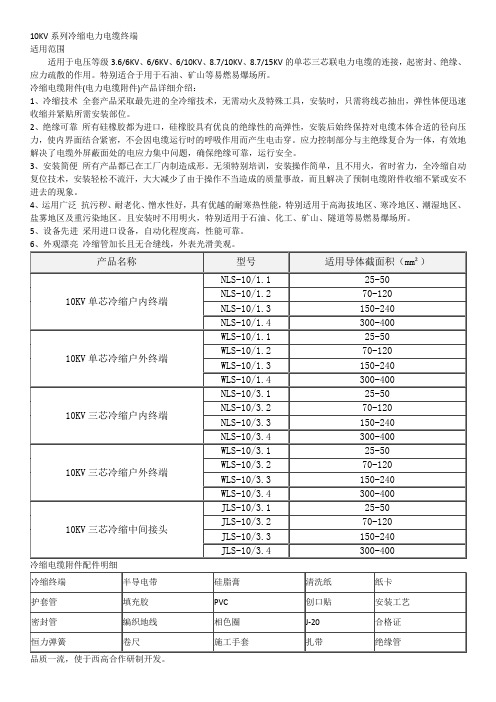

10KV系列冷缩电力电缆终端
适用范围
适用于电压等级3.6/6KV、6/6KV、6/10KV、8.7/10KV、8.7/15KV的单芯三芯联电力电缆的连接，起密封、绝缘、应力疏散的作用。

特别适合于用于石油、矿山等易燃易爆场所。

冷缩电缆附件(电力电缆附件)产品详细介绍：
1、冷缩技术全套产品采取最先进的全冷缩技术，无需动火及特殊工具，安装时，只需将线芯抽出，弹性体便迅速收缩并紧贴所需安装部位。

2、绝缘可靠所有硅橡胶都为进口，硅橡胶具有优良的绝缘性的高弹性，安装后始终保持对电缆本体合适的径向压力，使内界面结合紧密，不会因电缆运行时的呼吸作用而产生电击穿。

应力控制部分与主绝缘复合为一体，有效地解决了电缆外屏蔽面处的电应力集中问题，确保绝缘可靠，运行安全。

3、安装简便所有产品都已在工厂内制造成形。

无须特别培训，安装操作简单，且不用火，省时省力，全冷缩自动复位技术，安装轻松不流汗，大大减少了由于操作不当造成的质量事故，而且解决了预制电缆附件收缩不紧或安不进去的现象。

4、运用广泛抗污秽、耐老化、憎水性好，具有优越的耐寒热性能，特别适用于高海拔地区、寒冷地区、潮湿地区、盐雾地区及重污染地区。

且安装时不用明火，特别适用于石油、化工、矿山、隧道等易燃易爆场所。

5、设备先进采用进口设备，自动化程度高，性能可靠。

品质一流，使于西高合作研制开发。

4.安装冷缩指管
如图4拉条向上在芯线上套上冷缩指管，拉动拉条，当螺旋支撑管底部与指管平齐的时候。

将指管移到护套60mm 处，并用手握住指管底端，使其不再滑动。

环绕向外用力抽动拉条，直至整个指管均匀收缩完毕。

2.安装屏蔽地线
先将地线端部贴在电缆屏蔽层上。

按图2用恒力弹簧将地线分别卡在金属屏蔽上。

在恒力弹簧层表面包绕两层J-20绝缘自粘带。

注意：应使恒力弹簧分两层反复将地线卡牢。

3.包防水胶
搭接电缆护层60mm 包绕防水胶一层，可在防水胶表面再绕一层J-20自粘绝缘带。

1.剥外护套
将电缆调直固定，按图1从电缆末端量取470 mm (户内420mm)，剥去电缆外护套。

注意：为避免铜屏蔽散开，在剥除外护层的过程中，可用PVC 带在芯线端部临时包绕两层。

(公众号：输配电线路)图1-1 10kV三芯交联电缆冷缩式户外终端安装工艺示意图安装材料清单图1-2 安装材料示意图(公众号：输配电线路)图2-1 10kV三芯交联电缆冷缩式户内终端安装工艺示意图安装材料清单图2-2 安装材料示意图(公众号：输配电线路)3.1 剥外护套、铠装和内护套自电缆终端头剥除电缆外护套，长度（户内：700mm、户外：800mm）。

保留30mm铠装及10mm内护套，其余剥去，如无铠装则该步及后与之相关的工序省去。

用相色带将每相铜屏蔽带端头临时包好，清理填充物，将三相分开。

3.2 焊接地线、绕密封填充胶用锉刀打毛铠装表面；固定接地线时，根据不同配套方式，对接地线分别进行处理。

恒力弹簧配置：将一根较小截面铜编织带用恒力弹簧抱紧在铠装上，将另一根较大截面铜编织带末端插入三芯电缆分叉处，将铜编织带绕包三相铜屏蔽一周后引出朝上，用恒力弹簧将其绕一圈后向下反折铜编织带，再用恒力弹簧继续绕紧。

（如图2）焊锡丝配置：用铜扎线将一根较小截面铜编织带扎紧在铠装上，用锡焊牢，将另一根较大截面铜编织带分成三股，分别用铜扎线扎紧在内护套上30mm处的三相铜屏蔽上，用锡焊牢（注意：处理时将两铜屏蔽带错开90º固定）。

掀起两铜编织带，在电缆外护套断口上绕两层填充胶，将两铜编织带压入之中，在外面包绕几层填充胶，再分别绕包三叉口，在绕包的填充胶上半部分再包绕一层相色带（注：两铜编织带相互绝缘，绕包后的外外径应小于分支手套内径）；在离外护套断口大约50~60mm位置将铜编织带固定。

3.3将冷缩分支手套套至三叉口的根部，沿逆时针方向均匀抽掉衬管条，先抽掉尾管部分，然后再分别抽掉指套部分，使冷缩分支手套收缩，收缩后在手套下端用DJ-10绝缘带包绕4层，再加绕2层PVC胶粘带，加强密封。

3.4将一根冷缩绝缘管套入电缆一相（衬管条伸出的一端后入电缆），一端与分支手套指管搭接20mm，沿逆时针方向均匀抽掉衬条管，收缩该冷缩绝缘管。

10KV交联全冷缩户（内）外电缆终端头制作指导书作业人员2人及以上作业类型全部停电作业作业工具兆欧表/压接钳/钢卷尺/平板锉/钢锯弓/电缆剥切组合工具作业材料压接端子/冷缩电缆终端头参考资料1.铁运[1999]103号《铁路电力管理规则》和《铁路电力安全工作规程》2.TB10008-2006《铁路电力设计规范》3.（80）铁机字1817号《铁路电力设备安装标准》（第三版）4.铁路职工岗位培训教材《电力线路工》5.10KV冷缩电缆中间头产品说明书五色图要素1.红色：安全关键；2.橙色：数据检测；3.蓝色：关键工艺；4.绿色：工料使用；5.黑色：作业流程。

电力电缆头制作作业流程图1.检测修技术标准1.1 制作过程中应保证干燥、清洁，避免进行二次污染；1.2 制作现场周围空气不含有导电粉尘和腐蚀性气体，施工宜晴朗低湿天气；1.3 制作电缆的配件与电缆相适应，符合电缆技术标准；1.4 电缆线芯连接金具应紧密间隙不能过大，压接钳与模具相匹配；1.5 电缆在刨切的过程中不能伤害线芯绝缘、半导层、铜屏蔽层等，破坏电缆的各项电气指标；1.6 制作过程中各部焊接绑扎应牢固可靠，不得有虚焊、脱焊现象；1.7 电缆制作后必须经过耐压试验，试验合格方准使用。

2.检修流程和工艺作业人员2名：1人负责具体操作、1人辅助配合。

本制作流程中剥切尺寸参照《华仪电缆附件有限公司》8.7/15KV三芯电缆户内、户外冷缩终端产品，不同厂家产品尺寸有所不同，日常制作中以产品说明书尺寸为准。

2.1 剥切电缆外护套、钢铠、内护层，安装地线。

2.1.1 擦洗电缆外护套表面污垢不少于1000mm，将电缆调直后固定，从电缆末端量取户外900mm（户内760mm）剥除电缆绝缘外护套。

2.1.2 用锉刀或砂纸在外护套切口侧打磨钢铠表面涂层、氧化物，长度不少于30mm，并在距切口30mm处用恒力弹簧固定。

2.1.3 剥切铠装层，打磨毛刺。

在距外护套切口30mm侧的铠装钢带上剧一环痕，其深度为铠装钢带厚度的1/2至2/3之间，挑起铠装尖角顺环痕撕断钢带，向电缆末端方向剥去第一层铠装，用同样的方法剥除第二层铠装。

10KV冷缩电缆中间接头安装说明书中文名：冷缩电缆附件产品分类：中间接头/终端头电压品级：10KV 要紧作用：绝缘——文档目录——一、冷缩中间接头概述二、冷缩中间接头利用说明3、冷缩安装步骤图4、冷缩电缆附件型号表5、技术参数6、装箱清单&产品包装7、产品检测报告一、概述将一段电缆与另一段电缆连接起来的部份叫电缆中间接头。

它起连接导体、绝缘、密封和爱惜作用。

(1)对中间接头的大体要求:电缆的中间接头与电缆终端头都是电缆平安运行中的薄弱环节，因此在选型及施工要求方面要专门注意，10kV及以下中间接头的结构大体上与终端一样，它要紧包括导休的冻接、维级的增强、防水密封和机械爱惜4个部份。

现将对中间接头的大体要求分述如下:①导体连接良好。

要求电缆芯线与连接管之间有良好的连接，使连接处的接触电阻小而稳固。

②绝缘靠得住。

要有知足电缆线路在各类状态下长期平安运行的绝缘结构，并有必然的余量。

③密封良好。

④机械爱惜性要好。

中间接头的金属外壳是爱惜绝缘的关键部份，同时起接头处的机械爱惜作用。

(2)中间接头的种类:10kV及以下电缆的中间接头有铸铁整体式、钢板封焊对接式、铅(铜)或铝合金套管式和塑料、环氧树脂浇注等多种形式。

目前利用较多的铅(铜)及铝合金制成的中间接头盒，盒内浇灌绝缘胶，起到了防水密封和补充绝缘作用。

(3)制作中间接头(含终端头)的一样工艺程序:制作中间接头和终端头的工作程序鉴本相同，可分为3个时期，即制作前的预备、制作进程和制作后实验。

①制作前的预备工作:按图纸检查各类零件是不是齐全，凡与电缆油接触的零部件都需用合格的电缆油清二、安装利用说明作业前工作（1）现场施工负责人向进入本施工范围的所有工作人员明确交待本次施工设备状态、作业内容、作业范围、进度要求、特殊项目施工要求、作业标准、平安注意事项、危险点及操纵方法、危害环境的相应预防操纵方法、人员分工，并签署（班组级）平安技术交底表。

（2）工作负责人负责办理相关的工作许可手续，动工前做好现场施工防护围蔽警示方法。

10kV电缆冷缩终端头制作安装作业标准包括以下方面：
1. 电缆准备：选择适当规格的电缆，清除电缆外皮和绝缘层上的污垢，并根据终端头的规格剥去合适长度的绝缘层。

2. 终端头准备：根据电缆类型和终端头规格选择适当的终端头，检查终端头的型号和质量，并清洁终端头的内部和外部表面。

3. 终端头安装：将终端头套在电缆绝缘层上，确保终端头与绝缘层良好接触，使用适当的工具将终端头压缩固定。

4. 导体连接：根据终端头的设计，将电缆导体与终端头的导体连接部分固定连接，确保连接牢固且电流传导良好。

5. 终端头冷缩：使用热风枪或其他适当的工具对终端头进行冷缩处理，以确保绝缘层与终端头完全密合。

6. 测试和检查：对终端头安装后的电缆进行电气测试和外观检查，确保终端头安装正确且没有故障。

7. 包装和记录：对安装完成的终端头进行适当的包装，记录必要的安装信息，如终端头型号、电缆信息、安装日期等。

以上是制作和安装10kV电缆冷缩终端头的基本标准，具体操作过程可能会根据不同的终端头厂商和项目要求有所不同，应根据具体情况进行操作。

同时，在进行安装前应确保操作人员具备相关技能和培训，并严格遵守安全操作规范。

第 1 页共 1 页。

10kV电缆冷缩终端头制作安装作业标准本标准规定了10kV电缆冷缩终端头制作安装作业需做的准备工作、安全卡控点、作业流程及质量标准。

一、适用范围：本标准适用于朔黄铁路肃宁分公司10kV电缆冷缩终端头制作安装作业。

二、编制依据：铁运（1999）103号文件、北京铁路局企业标准Q/BT 143—96、朔黄铁路发展有限责任公司企业标准。

三、准备工作：1、安全防护：作业人员正确佩戴劳动保护用品；对运行电缆制作更换冷缩终端头作业时，涉及计划申报、工作票签发与审核、预想会、停电作业、作业结束等工作及安全措施，按《朔黄铁路发展有限责任公司企业标准》Q/SHTL015.09-2010《电力设备停电作业标准》中有关要求及程序进行办理；新建线路作业时注意与相邻带电线路距离，并做好现场防护。

2、人员组织：工作领导人1人、操作2人、辅助人1人、座台要令1人、验电接地4人。

3、工器具材料：材料要求：规格型号正确、质量合格、数量满足需要，工器具要求：质量合格、安全可靠、数量及型号满足需要。

材料：冷缩终端头及附件、铜线耳、接线端子、焊锡、焊膏、破布、镀锌钢管、固定电缆抱箍、电工胶带（黄、绿、红、黑四色）等。

登高工具：脚扣、安全帽、安全带等。

通讯防护用具：对讲机、标示牌（禁止类、允许类和警告类）、个人保安线、防护服、绝缘鞋、手套等。

绝缘工具：验电器、绝缘操作杆、绝缘拉杆、绝缘手套、三合一地线（含接地针）、绝缘靴。

个人工具：电工钳、扳手、螺丝刀、手锤、小绳及工具包等。

起重牵引工具：开口滑轮、绳索等。

其他工具：绝缘电阻表、钢锯弓、扁锉、电工刀、电缆剪、电缆剥削器、铁锹、铁镐、压接工具等。

四、安全卡控点：1、确认杆号及相关线路已停电，并且已做好接地等安全措施后方可进行作业。

2、作业需在现场防护人员的监护下进行。

3、登杆作业前确认所登杆状态良好，检修作业前先对所有的受力紧固件紧固一遍4、应在工作地点将电缆金属导体充分放电。

5、加工电缆各层时戴手套。
