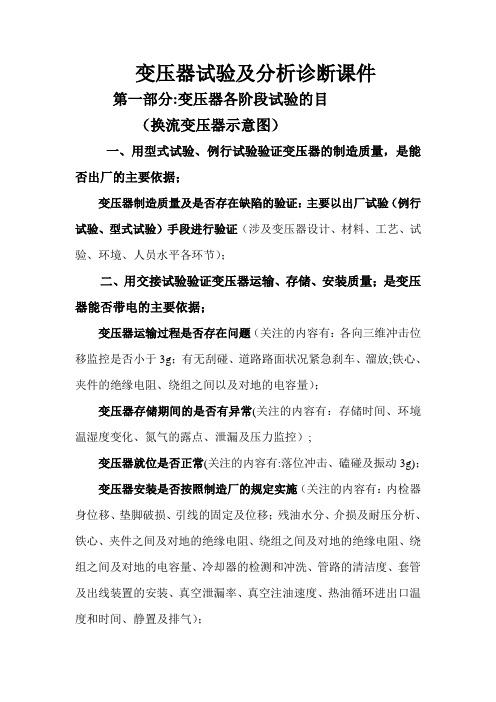

变压器试验及分析诊断课件第一部分:变压器各阶段试验的目（换流变压器示意图）一、用型式试验、例行试验验证变压器的制造质量，是能否出厂的主要依据；变压器制造质量及是否存在缺陷的验证：主要以出厂试验（例行试验、型式试验）手段进行验证（涉及变压器设计、材料、工艺、试验、环境、人员水平各环节）；二、用交接试验验证变压器运输、存储、安装质量；是变压器能否带电的主要依据；变压器运输过程是否存在问题（关注的内容有：各向三维冲击位移监控是否小于3g；有无刮碰、道路路面状况紧急刹车、溜放;铁心、夹件的绝缘电阻、绕组之间以及对地的电容量）；变压器存储期间的是否有异常(关注的内容有：存储时间、环境温湿度变化、氮气的露点、泄漏及压力监控）;变压器就位是否正常(关注的内容有:落位冲击、磕碰及振动3g)；变压器安装是否按照制造厂的规定实施（关注的内容有：内检器身位移、垫脚破损、引线的固定及位移；残油水分、介损及耐压分析、铁心、夹件之间及对地的绝缘电阻、绕组之间及对地的绝缘电阻、绕组之间及对地的电容量、冷却器的检测和冲洗、管路的清洁度、套管及出线装置的安装、真空泄漏率、真空注油速度、热油循环进出口温度和时间、静置及排气）；安装前后变压器油的各项试验(关注的内容有：绝缘油酸碱度、闪点、运动粘度、色泽、氧化安定性等简化试验、耐压、水分、介损、含气量、颗粒度、溶解气体色谱分析)；变压器交接试验，验证运输、存储、安装质量的主要手段（试验项目有：直阻、变比、绝缘电阻、介损、直流泄漏、低电压空载损耗及阻抗、套管介损、交流外施耐压、ACLD及局部放电试验、油色谱分析)三、用系统调试验证变压器是否能够投入长期运行系统调试（关注的项目有：冲击合闸空载变压器、单相人工接地、单相分合分闸、大负荷、噪声测量、铁心、夹件接地电流测量、油色谱分析）;四、用预防性试验评价变压器运行中是否存在缺陷运行维护过程中的预防性试验，是变压器运行状态评价、是否存在缺陷、以及故障诊断分析的主要方法（油色谱分析、直阻、变比、绝缘电阻、介损、直流泄漏、220V低电压空载损耗、阻抗试验、套管介损、绝缘电阻试验等)总而言之，各个阶段的试验目的及针对性很强,强调的侧重点、以及考核的内容均不同，试验项目也会有所不同；试验结果的分析及诊断方法和原则是:对存在的同一缺陷或故障，通过试验项目之间的相互联系、互相佐证或验证，并与变压器的以上各个阶段、各环节相联系:通过之间的相互联系，综合分析,提高诊断的可靠性和准确性。

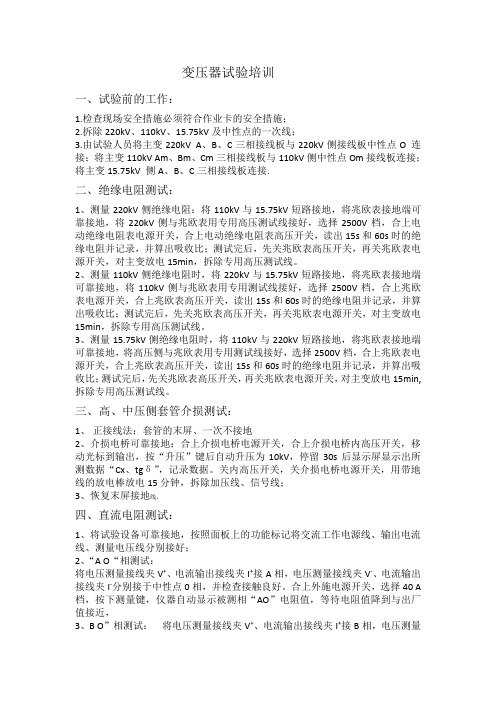

变压器试验培训一、试验前的工作：1.检查现场安全措施必须符合作业卡的安全措施；2.拆除220kV、110kV、15.75kV及中性点的一次线；3.由试验人员将主变220kV A、B、C三相接线板与220kV侧接线板中性点O 连接；将主变110kV Am、Bm、Cm三相接线板与110kV侧中性点Om接线板连接；将主变15.75kV 侧A、B、C三相接线板连接.二、绝缘电阻测试：1、测量220kV侧绝缘电阻：将110kV与15.75kV短路接地，将兆欧表接地端可靠接地，将220kV侧与兆欧表用专用高压测试线接好，选择2500V档，合上电动绝缘电阻表电源开关，合上电动绝缘电阻表高压开关，读出15s和60s时的绝缘电阻并记录，并算出吸收比；测试完后，先关兆欧表高压开关，再关兆欧表电源开关，对主变放电15min，拆除专用高压测试线。
2、测量110kV侧绝缘电阻时，将220kV与15.75kV短路接地，将兆欧表接地端可靠接地，将110kV侧与兆欧表用专用测试线接好，选择2500V档，合上兆欧表电源开关，合上兆欧表高压开关，读出15s和60s时的绝缘电阻并记录，并算出吸收比；测试完后，先关兆欧表高压开关，再关兆欧表电源开关，对主变放电15min，拆除专用高压测试线。
3、测量15.75kV侧绝缘电阻时，将110kV与220kV短路接地，将兆欧表接地端可靠接地，将高压侧与兆欧表用专用测试线接好，选择2500V档，合上兆欧表电源开关，合上兆欧表高压开关，读出15s和60s时的绝缘电阻并记录，并算出吸收比；测试完后，先关兆欧表高压开关，再关兆欧表电源开关，对主变放电15min,拆除专用高压测试线。
三、高、中压侧套管介损测试：1、正接线法：套管的末屏、一次不接地2、介损电桥可靠接地；合上介损电桥电源开关，合上介损电桥内高压开关，移动光标到输出，按“升压”键后自动升压为10kV，停留30s后显示屏显示出所测数据“Cx、tgδ”，记录数据。
目录第一部分变压器试验工高级工教程第一章试验准备1.1技术准备1.1.1变压器温升试验的限值。
1.1.2变压器声级测量试验的数值要求。
1.1.3变压器的局部放电的试验要求。
1.1.4变压器损耗测量时补偿容量的计算。
1.1.5变压器空载、负载试验的试验方案的编制。
1.2设备准备1.2.1工频试验变压器和工频高压分压器的选择。
1.2.2变压器负载试验补偿容量的接线。
第二章试验2.1试验接线2.1.1变压器工频耐压试验的试验接线。
2.1.2变压器负载试验补偿容量的接线。
2.1.3变压器温升试验的试验接线。
2.1.4变压器声级测量试验的接线。
2.1.5变压器三相零序阻抗测量试验的接线。
2.1.6变压器局部放电试验的接线。
2.1.7变压器感应耐压试验的试验接线。
2.1.8变压器雷电冲击全波试验的接线2.2试验操作2.2.1变压器工频耐压试验的结果判断。
2.2.2变压器温升试验时环境温度测量装置的布置和数据采集2.2.3变压器声级测量试验时基本发射面绘制和测量点的布置。
2.2.4变压器三相零序阻数据采集。
第三章数据处理3.1数据计算3.1.1工频耐压试验电流的计算。
3.1.2三相零序阻抗的计算。
3.2数据分析3.2.1变压器空载、负载试验中常见问题。
3.2.2变压器绝缘电阻测量、介质损耗角和电容测量试验中注意的问题。
第一章试验准备1.1技术准备1.1.1变压器温升试验的限值。
变压器的温升试验是型式试验，其试验过程需要电源容量教大，占用的时间较长。
温升试验的目的是检验规定状态下变压器绕组、铁心和变压器油的温升；油箱、结构件、引线和套管以及引线和分接开关的连接处有无局部过热；确定变压器在工作运行状态及超铭牌负载运行状态下的热状态以及有关参数。
变压器的温升与变压器的线圈结构以及其冷却方式有很大关系，下面我们简单介绍一下变压器冷却方式标示的含义：对于油浸变压器，其冷却方式用四个字母来表示第一个字母表示与绕组接触的内部冷却介质：O 矿物油或燃点不大于300℃的合成绝缘液体；K 燃点大于300℃的绝缘液体；L 燃点不可测的绝缘液体。
