重力式挡土墙施工方案重力式挡土墙施工方案一、工程概况该工程位于山西省临汾市古县，是一座人行道陡峭边坡上的环境景观园林工程，设计高度为2.5米，总长400米。
因地势险峻，设计中采用了重力式挡土墙作为边坡固化结构。
二、工程基础1.土质情况施工地区处于山区，地形陡峭，土体以黄土、岩石、碎石为主。
由于降雨和水流的陡峭地形，部分岩石和碎石残片造成了诸多隐患。
2.地基处理削平边坡地面，使用人工挖掘机械将边坡平缓地面挖掘至基坑深度，以加固边坡底部的支承。
接着，进行地下基梁的布置并浇注铁筋混凝土。
在支撑层面下放置无机纤维增强土壤，并配合钢条预埋在混凝土内，成为基础承载层，确保挡土墙基础的稳固和绝对的刚性。
此外，还需要采取喷涂水泥土的方法，将具有良好透气性的土壤和水泥进行混合，以强化边坡表面的支撑层，并能增加表面的抗压和抗切的性能。
三、挡土墙类型设计中使用重力式挡土墙作为边坡支撑结构。
重力式挡土墙是利用自身重量和摩擦力集中来抵抗土体的下降和失稳，所以它的稳定性和强度非常好。
其构造简单，比较易于施工，同时还可以降低施工难度。
四、挡土墙结构设计该工程采用斜挖式重力式挡土墙，即在岩石上挖出岩土砌体，然后按规定的坡度进行施工。
其结构设施如下：1.墙体墙体为150mm 厚的钢筋混凝土，尺寸为3000mm * 2000mm。
其中，墙体的厚度和长度都必须严格按照设计要求进行施工，确保其可靠性和承重能力。
2.基础挡土墙的基础建立在基坑底部，通常使用混凝土浇筑，以达到稳固承载的目的。
在基础中应埋设钢筋，并将其拉至墙体内部以提高墙体的强度和稳定性。
3.土墙钢筋土墙钢筋的设置也非常重要。
在沿墙体垂直方向的钢筋要比水平的更密集，以加强挡土墙的支撑和增加其强度。
此外，墙体内部的钢筋网应避免与外墙有接触，以免发生断裂。
五、施工步骤步骤一：进行基础的开挖和铺垫，包括填补黄土和浇筑混凝土。
步骤二：在基础浇筑完成后，进行钢筋固定和混凝土的外壳施工。

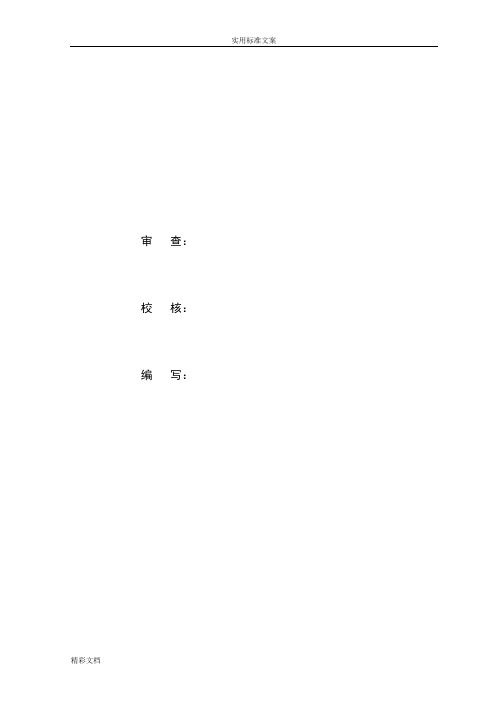

审查：校核：编写：重力式挡土墙专项施工方案第一章概况1.1 编制依据1.1.1 施工承包合同。
1.1.2 绥江县城迁建新址场平工程B8、B9地块《施工图设计》。
1.1.3国家现行有关标准和规程规范：《建筑地基基础工程施工质量验收规范》GB50202-2002、《砌体工程施工质量验收规范》GB50203-2002、《混凝土结构工程施工质量验收规范》GB50204-2002、《岩土锚杆（索）技术规程》CECS 22:2005。
1.1.4 图纸会审和图纸答疑。
1.1.5 现场实地考察情况。
1.1.6 我公司的施工实力及积累的类似工程的成熟施工技术和施工经验。
1.1.7 我公司可调用到本合同工程的各类施工资源、设施。
1.2 工程说明1.2.1工程概况绥江县城位于云南省昭通地区最北角，东邻水富，南接盐津，西连永善，北临金沙江，其特殊的地理位置，水、陆交通都较为方便。
新县城址位于现绥江县城东南1km处，有简易公路相连。
B8、B9地块由绥江新县城金江路、16#路和19#路围合，该地块设计用地面积为：107922m2,浆砌石挡土墙8681 m2，毛石砼27424m3。
1.2.2 水文气象及工程地质条件据绥江县气象局资料统计，该县属中亚热带气候区。
干、雨季节明显，四季分明。
年平均气温17.7°C，最高气温38.3°C，最低气温-1.7°C。
年平均降雨量1004mm，降雨主要集中在每年7～8月。
1.2.3 工程地质概况绥江县城新址B区B8、B9地块由绥江新县城金江路、16#路和19#路围合，设计用地面积为：107,922 m2。
本工程设计使用年限为50年。
B8、B9地块呈斜坡阶地形，B9-11标高最大为566.00m，B8-3标高最小为510.00m，最大高差为56.00m。
中部偏下游侧有一条冲沟，切割较深，局部形成陡坎。
本施工地块上覆第四系覆盖层，下伏基岩为侏罗系中统沙溪庙组（J2S）紫红色砂岩，岩层产状320°～340°∠8°～16°，倾向坡外。
重力式挡土墙专项方案重力式挡土墙是一种常见的挡土结构，其主要依靠自身重力和摩擦力来抵抗土体的推力。
该结构具有简单、经济、可靠的特点，广泛应用于公路、铁路、河道和堤坝等工程中。
为了保证挡土墙的稳定性和安全性，下面将从设计参数确定、材料选择、施工工艺和监测措施等方面进行详细的介绍。
首先，确定设计参数是重力式挡土墙专项方案的第一步。
根据工程地质调查资料，确定土体的稳定性参数，如土壤的内摩擦角、黏聚力和重度等。
然后，根据土体的推力计算方法，确定挡土墙的设计高度、墙体的宽度、垫层的厚度、回填土的倾角和压实度等参数。
其次，材料的选择对挡土墙的性能和寿命具有重要影响。
在挡土墙的墙体部分，常用的建筑材料有混凝土、钢筋和预应力钢筋。
混凝土的强度和耐久性是保证挡土墙长期稳定的基础，钢筋的使用可以增加挡土墙的抗震能力，预应力钢筋的使用还可以减小墙体的变形。
在回填土方面，要选择粒度合适、压实性好、具有一定抗渗性能的土壤，以减小土体的侧向移动和渗透变形。
再次，施工工艺是确保挡土墙质量的关键。
在施工前，要制定详细的施工方案并组织施工人员进行技术培训。
在施工过程中，要注意土体的湿度和压实度的控制，确保回填土能够达到设计要求。
对于混凝土的施工，要采取适当的振捣措施，确保混凝土的密实性和均匀性。
对于预应力钢筋的张拉和锚固，要按照设计要求进行操作，确保钢筋的受力状态。
最后，为了及时发现和解决挡土墙的变形和开裂等问题，需要进行监测和维护。
对于已经建成的挡土墙，应定期进行测量和检查，记录墙体的变形和裂缝情况。
如果发现了异常情况，应及时采取补救措施，以保证挡土墙的稳定性和安全性。
综上所述，重力式挡土墙专项方案需要从设计参数确定、材料选择、施工工艺和监测措施等方面进行全面考虑。
只有在实施过程中严格按照规范要求进行，才能确保挡土墙的稳定性和安全性。
重力式挡土墙施工专项方案一、编制依据1.1 施工承包合同1.2 设计文件及图纸1.3 国家及地方相关标准和规范1.4 施工现场实际情况二、工程概况2.1 工程名称：某项目重力式挡土墙工程2.2 工程地点：某市某区2.3 工程规模：全长约XX米，墙高约XX米，墙体采用XX材料2.4 工程特点：本工程挡土墙体较长，施工难度较大，对施工质量要求高三、施工方案3.1 施工准备3.1.1 组织施工队伍，进行技术交底和培训3.1.2 准备施工所需材料、机械设备及工具3.1.3 检查施工现场，确保施工安全及环境保护措施到位3.2 基坑开挖3.2.1 采用机械开挖，人工修整的方法进行基坑开挖3.2.2 基坑开挖过程中，及时做好排水措施，防止基坑积水3.2.3 基坑开挖完成后，进行基坑验收，确保基坑尺寸及平整度符合设计要求3.3 基础施工3.3.1 基础施工前，检查基础底面，清除松散土石及杂物3.3.2 采用混凝土浇筑或砌筑的方法进行基础施工3.3.3 基础施工完成后，进行基础验收，确保基础尺寸及平整度符合设计要求3.4 墙身施工3.4.1 墙身施工前，检查基础及地基情况，确保施工安全3.4.2 采用砌筑或浇筑的方法进行墙身施工3.4.3 墙身施工过程中，确保墙体质量，做到分层砌筑，咬缝严密，无贯通竖缝3.4.4 墙身施工完成后，进行墙身验收，确保墙体尺寸及平整度符合设计要求3.5 回填土施工3.5.1 回填土施工前，检查墙体及基础情况，确保施工安全3.5.2 采用分层回填、分层夯实的方法进行回填土施工3.5.3 回填土施工完成后，进行回填土验收，确保回填土质量符合设计要求3.6 施工监测3.6.1 对挡土墙施工过程中的基坑、基础、墙身及回填土进行监测3.6.2 监测频率及方法按照相关标准和规范执行3.7 施工安全及环境保护3.7.1 加强施工现场安全管理，确保施工人员安全3.7.2 做好施工现场环境保护工作，减少施工对周边环境的影响四、施工进度计划4.1 施工准备阶段：XX天4.2 基坑开挖阶段：XX天4.3 基础施工阶段：XX天4.4 墙身施工阶段：XX天4.5 回填土施工阶段：XX天4.6 施工监测阶段：XX天4.7 施工总工期：XX天五、质量保证措施5.1 严格执行国家及地方相关标准和规范5.2 加强施工过程质量控制，实行质量责任制5.3 做好施工材料、机械设备及工具的检查和维护5.4 加强施工人员培训，提高施工技能水平六、结论本施工专项方案根据工程实际情况编制，内容齐全，措施具体，旨在确保重力式挡土墙施工质量及安全。
重力挡土墙设计方案1.1编制依据《工程结构通用规范》GB55001-2021《建筑与市政工程抗震通用规范》GB55002-2021《建筑与市政地基基础通用规范》GB55003-2021《建筑地基基础设计规范》GB50007-2011《挡土墙（重力式、衡重式、悬臂式）》17J008材料及构造1.采用混凝土重力式挡土墙，混凝土强度等级为C25o2.挡土墙基底应置于满足承载力要求的地基上，基底逆坡应符合设计要求，以保证墙身稳定，如开挖后不满足设计要求，则应立即告知设计单位，以便作相应调整。
3.如若开挖遇到软土、液化土等特殊性岩土时，应按有关规定，对地基妥善处理后方可施工挡土墙。
4.陡坡地段、若地基为完整坚硬基础岩石、采用台阶基础：台阶基础采用C15片（块）石混凝土。
5.基底埋置深度应满足地基强度与稳定性、根据现场开挖基底在满足承载力要求的情况下，可适当调整基础标高。
泥岩、页岩等地质岩石基础开挖至设计标高后立即以M7.5砂浆封面，不得暴露于雨水、空气中太久，以免加快风化。
6.挡土墙背后填料根据附近土源，尽量选用抗剪强度高和透水性强的砾石或砂土。
当选用粘性土为填料时，宜掺入适量的砂石或砾石；不得选用膨胀土、淤泥质土、耕植土做填料。
对于挡土墙填料的内摩擦角，宜通过试验取得。
7,墙背回填待强度达到设计强度的75%时进行，并分层填筑夯实，注意墙身不要受到冲击的影响。
8,挡土墙墙背与岩石分界线交界位置处，浸水挡土墙常水位以上30cm,坡脚地面线以上30cm设置最低一排泄水孔，其上则分层设置泄水孔,泄水孔间距2至3m,上下左右交错布置，孔内预埋5cmPVC管。
PVC管应长出墙背20cm,其端部30cm用土工布包裹。
在泄水孔进水口处设置粗颖粒材料（大粒径碎石或片石）堆囊以利于排水。
9.在最低一排泄水孔底部铺设一层机织防渗土工布隔高层，以防止基底层受水侵蚀。
挡墙基坑（最低一排泄水孔以下部分）采用石灰土回填用安要求夯实，墙背（指最低一排泄水孔以上部分）回填则采用透水性材料，如碎石、碎砾石、砂片石、砂岩碎刷等。
重力式挡土墙施工方案(精品)第一篇范本：【正文】一：项目背景1.1 项目概述本项目是关于重力式挡土墙施工方案的详细说明和指导，旨在确保挡土墙的施工质量和安全性。
1.2 目标本项目的目标是通过合理的施工方案和措施，确保重力式挡土墙的稳定性和耐久性。
二：施工准备2.1 施工前调查在施工前，需要对挡土墙所在地进行详细的调查，包括地质情况、土壤特性等。
2.2 施工图纸根据调查结果，绘制施工图纸，详细显示挡土墙的尺寸、高度、倾斜角度等参数。
三：施工流程3.1 土方开挖按照施工图纸上的要求，进行土方开挖工作，确保挡土墙的基础得到充分处理。
3.2 基础处理进行挡土墙基础处理工作，包括基础夯实、加固等，以确保基础的稳定性。
3.3 挡土墙砌筑按照施工图纸上的要求，进行挡土墙的砌筑工作，使用适当的材料和方法，确保挡土墙的稳定性。
四：施工注意事项4.1 施工安全在施工过程中，要注意安全措施的落实，确保施工人员的人身安全。
4.2 施工质量要严格按照施工图纸和技术要求进行施工，确保施工质量达到要求。
五：施工验收5.1 施工质量验收经过施工完成后，进行施工质量验收，确保施工质量符合要求。
5.2 安全验收进行安全验收，确保施工过程中的安全措施的合理性和有效性。
【附件】本文档涉及的附件：施工图纸、调查报告等。
【法律名词及注释】无第二篇范本：【正文】一：项目背景1.1 项目概述本文档是关于重力式挡土墙施工方案的详细说明和指导，旨在确保挡土墙的施工质量和安全性。
1.2 目标本项目的目标是通过合理的施工方案和措施，确保重力式挡土墙的稳定性和耐久性。
二：施工准备2.1 施工前调查在施工前，需要对挡土墙所在地进行详细的调查，包括地质情况、土壤特性等。
2.2 施工图纸根据调查结果，绘制施工图纸，详细显示挡土墙的尺寸、高度、倾斜角度等参数。
三：施工流程3.1 土方开挖按照施工图纸上的要求，进行土方开挖工作，确保挡土墙的基础得到充分处理。
3.2 基础处理进行挡土墙基础处理工作，包括基础夯实、加固等，以确保基础的稳定性。
第1篇一、工程概况重力式挡土墙是一种常用的土石方工程结构，主要用于支撑土体、防止滑坡、防洪等。
本工程拟建的重力式挡土墙位于某市某路段，全长1000米，高度为2.5米，基础宽度为1.5米，墙身宽度为0.8米。
挡土墙结构采用C25混凝土，基础采用C15混凝土，墙身采用M10水泥砂浆砌筑M7.5毛石。
二、施工准备1. 施工图纸及技术文件熟悉施工图纸，了解设计要求，确保施工质量。
同时，收集相关技术文件，如材料质量标准、施工规范等。
2. 材料准备（1）混凝土：C25混凝土，应符合国家标准GB/T 50081-2002的要求。
（2）水泥：应符合国家标准GB 175-2007的要求。
（3）砂、石：应符合国家标准GB/T 14684-2011的要求。
（4）毛石：应符合国家标准GB/T 14685-2011的要求。
（5）水泥砂浆：M10水泥砂浆，应符合国家标准GB/T 50107-2010的要求。
3. 施工设备（1）混凝土搅拌机：用于搅拌混凝土。
（2）水泥砂浆搅拌机：用于搅拌水泥砂浆。
（3）振捣器：用于混凝土振捣。
（4）切割机：用于切割混凝土。
（5）挖掘机：用于基础开挖。
（6）装载机：用于土方运输。
（7）自卸汽车：用于材料运输。
4. 施工人员组织施工队伍，明确各岗位责任，确保施工顺利进行。
三、施工工艺1. 施工顺序（1）基础开挖：根据设计图纸，开挖基础，确保基础尺寸满足要求。
（2）基础处理：对基础进行平整、夯实，确保基础表面平整。
（3）基础浇筑：浇筑C15混凝土基础，确保混凝土强度及密实度。
（4）墙身砌筑：采用M7.5毛石砌筑墙身，砂浆采用M10水泥砂浆。
（5）墙顶浇筑：墙顶采用C25混凝土浇筑，确保混凝土强度及密实度。
2. 施工方法（1）基础开挖：采用挖掘机开挖，人工配合清理。
（2）基础处理：采用人工平整、夯实。
（3）基础浇筑：采用混凝土搅拌机搅拌混凝土，振捣器振捣，确保混凝土密实。
（4）墙身砌筑：采用毛石砌筑，砂浆采用水泥砂浆。
(完整版)重力式挡土墙专项施工方案【1：实用风格】本文档为重力式挡土墙专项施工方案，旨在规范施工流程，确保工程质量和安全。
详细内容如下：1. 项目概述1.1 工程背景在清水河沿岸修筑一座高10米的重力式挡土墙，用于防止河水侵蚀的目的。
1.2 工程目标实施重力式挡土墙建设，确保稳定性和防止河水侵蚀。
2. 设计方案2.1 地质勘察对工程区域进行地质调查，确定地质条件和土壤性质。
2.2 结构设计依据地质调查结果，设计重力式挡土墙的结构参数和尺寸。
2.3 材料选用选择高强度、抗腐蚀的材料，如混凝土和钢筋。
2.4 施工方法与工艺包括基础处理、墙体施工、防渗处理等具体工艺。
3. 施工准备3.1 材料准备确保所需材料的供应和质量。
3.2 设备准备配置所需重型机械设备和施工工具。
4. 施工流程4.1 基础处理包括土体加固和地基处理等工作。
4.2 墙体施工按照设计方案进行墙体的浇筑和振捣。
4.3 防渗处理对墙体进行防渗处理，以防止地下水对墙体的侵蚀。
5. 安全措施5.1 施工人员安全强调施工人员的安全意识和个人防护。
5.2 施工现场安全设置安全警示标志和围栏，确保施工现场安全。
【附件】- 重力式挡土墙设计图纸- 施工设备清单- 施工进度计划表【法律名词及注释】1. 施工方案：对施工过程和方法进行详细规划和说明的文档。
2. 地质勘察：对工程区域地质条件和土壤性质进行调查和分析。
3. 结构设计：根据工程需求和地质条件，设计出合理的结构方案。
4. 施工准备：对施工所需材料、设备等进行准备工作。
5. 施工流程：按照施工计划和工艺要求，有序进行施工的过程。
6. 安全措施：为保障施工人员和施工现场的安全而采取的措施和制度。
【2：正式风格】本文档为重力式挡土墙专项施工方案，以确保施工质量和安全为目标。
具体内容如下：一、项目概述1.1 工程背景本工程旨在修筑一座高度为10米的重力式挡土墙，以防止河水侵蚀工程区域。
1.2 工程目标实施重力式挡土墙建设，确保其稳定性和功能的有效发挥。
重力式挡土墙施工方案一、工程概况本工程旨在通过建设重力式挡土墙来解决某地段的土体滑坡问题。
挡土墙设计长度为XX 米，高度为XX米，厚度为XX米，采用CXX混凝土浇筑，内部设置钢筋网以增强整体稳定性。
二、施工准备1. 材料准备- 确保混凝土、砂石骨料、钢筋等材料的质量符合国家标准。
- 准备好模板、支撑系统以及其他辅助材料。
2. 设备准备- 准备混凝土搅拌站或搅拌机。
- 准备吊车、挖掘机、装载机等重型机械。
3. 现场勘察- 对施工现场进行详细勘察，了解地形地貌、地下水位等情况。
- 根据勘察结果，制定相应的施工措施。
三、施工流程1. 地基处理- 清除地基表面的杂草、垃圾等杂物。
- 按设计要求进行地基挖掘，确保基坑尺寸准确。
2. 模板安装- 根据设计图纸安装模板，确保模板的垂直度和稳固性。
- 检查模板接缝是否严密，防止漏浆。
3. 钢筋制作与安装- 按照设计要求制作钢筋网。
- 将钢筋网放入模板内，并固定好位置。
4. 混凝土浇筑- 使用混凝土搅拌站或搅拌机将混凝土搅拌均匀。
- 从下往上分层浇筑混凝土，每层厚度不宜超过XX米。
- 使用振捣棒对混凝土进行充分振捣，确保无空洞和蜂窝。
5. 混凝土养护- 浇筑完成后，应及时覆盖湿布或塑料薄膜进行养护。
- 养护期不少于XX天，以确保混凝土达到设计强度。
6. 模板拆除- 待混凝土强度达到设计要求后，方可拆除模板。
- 拆除模板时应注意保护混凝土表面不被损坏。
四、安全措施- 施工期间，应设立警示标志和隔离区域，防止非施工人员进入。
- 操作重型机械时，操作人员必须持证上岗，并遵守操作规程。
- 施工现场应配备必要的消防器材和急救设备。
五、质量控制- 施工过程中，应有专人负责质量监督，确保每一步骤都符合设计要求和施工规范。
- 对进场材料进行检验，不合格材料不得使用。
- 定期对施工设备进行检查和维护，确保其良好运行状态。
六、环境保护- 施工过程中应采取措施减少扬尘和噪音污染。
- 合理规划施工车辆的行驶路线，减少对周围环境的影响。
重力式挡土墙设计1 设计参数几何参数:挡土墙墙高H=6m, 取基础埋置深度D=1.5m （按规范规定, D 不小于1.0m, 本设计中可取1.25m 或1.5m ）, 挡土墙纵向分段长度取L=10m ；墙面与墙背平行, 墙背仰斜, 仰斜坡度1:0.2, =－11.3°（注意这个角度是负值）, 墙底（基底）倾斜度tan =0.190, 倾斜角 =10.76°；墙顶填土高度 =2m, 填土边坡坡度1:1.5, =arctan （1.5） =33.69°, 汽车荷载边缘距路肩边缘 =0.5m ；力学参数:墙后填土砂性土内摩擦角 =34°, 填土与墙背外摩擦角 = /2=17°, 填土容重 =18kN/m ；墙身采用 2.5号砂浆砌25号片石, 墙身砌体容重 =22kN/m ,砌体容许压应力[ ]=600kPa,砌体容许剪应力[ ]=100kPa,砌体容许拉应力[ ]=60kPa ；地基容许承载力[0σ]=250kPa 。
2 车辆荷载换算按墙高确定的附加荷载强度进行计算γq h =0=1815=0.83 3 主动土压力计算3.1 计算破裂角θ直线形仰斜墙背, 且墙背倾角 较小, 不会出现第二破裂面。
经验算, 按破裂面交于荷载中部进行计算 a=2m,b==βtan a 667.02=3m,d=0.5m,H=6m,m h 83.00=,°34=ϕ,°17=δ, °－11.3α= 39.7δ＋α＋ωψ==° ﹚2h ﹙H＋a ﹚﹙H＋a＋﹚2h 2a ﹙b＋d ﹚－H ﹙H＋＋2h 00+=ab A αtan =0.33θtan =－﹚A ω﹚﹙tan ωtan ﹙cot ±ψtan ++ϕ=0.81或-2.47（舍） 39arctan0.81θ==°3.2 计算主动土压力a E 及其作用点位置3.2.1计算主动土压力a E﹚αtan ﹙tan ﹚sin ﹙﹚﹙cos +++=θψθϕθa K =0.18αθtan tan 0+=dh =0.82mαθαtan tan tan 3+-=a b h =2.26m =--=321h h H h 2.92m=+-+=210312)21(21Hhh H h H a K 1.68 12γH 21K K E a a ==98KN ﹚δ＋α﹙cos a x E E ==97.5KN y E ﹚δ＋αin ﹙s E a ==9.7KN3.2.2计算主动土压力的合力作用点位置经试算, 取挡土墙顶宽 2.8m011tan tan ααb b B +==2.6912110233)23(h h －2(3K H H h h H a H Z x -++=）=2.1m αtan －Z x B Z y ==2.69＋2.1×0.2=3.1m将 , 修正为 ,1X Z =01tan αb Z x -=2.1-2.8×0.19=1.57m 1y Z =αtan 11x Z b -=2.8-1.57×（-0.2）=3.11m3.3 被动土压力墙前的被动土压力忽略不计。
目录1编制依据及适用范围 (1)1.1本方案编制依据： (1)1.2使用范围 (1)2劳力组织机构图 (1)3施工准备 (1)4施工机具 (2)5挡土墙施工工艺流程图 (2)6挡土墙施工工艺及技术要求 (2)6.1施工方法及工艺 (2)6.1.1测量放线 (2)6.1.2挖基 (2)6.1.3现浇墙身砼： (2)6.1.4泄水孔、反滤层： (4)6.1.5回填 (5)6.1.6养生 (5)6.2技术措施 (5)7注意事项 (5)7.1路堑挡土墙 (5)7.2重力式路堤挡土墙 (6)8质量措施 (7)9质量检验 (7)9.1主控项目 (7)9.2一般项目 (9)重力式挡土墙专项施工方案1编制依据及适用范围1.1本方案编制依据：本方案是依据西蝉至寨仔段道路工程（K0+000-K1+200）施工图设计第一册路基工程设计图及有关施工的技术标准、规范和现场实际情况并结合我们的施工条件而编制。
1.2使用范围本方案内容适用于西蝉至寨仔段道路工程（K0+000-K1+200）工程内路基工程重力式挡土墙施工。
2劳力组织机构图施工组织机构图作业人数：电工：2人，基坑开挖：6人，砼工及其它：5人，支模工：8人，司机4人，施工劳力保持在25人以上。
3施工准备（1）施工便道：施工便道沿现状旧道路进入施工现场，要求施工场地做好醒目标志，做好围栏杆，禁止非施工人员工误入施工区。
挡土墙分部项目经理技 术 负 责 人技 术员安 全 员材 料 员试 验 员质 检 员施 工 员开挖班组支模班组混凝土班组（2）施工用电：从业主提供的变压器内转出，在施工场地内配装一电箱,供施工用电。
（3）施工用水：引用山泉水。
4施工机具序号名称规格数量单位备注1 吊车徐工10T 1 台2 挖掘机机PC2203 台3 装载机LG850 2 台4 砼罐车8m3 2 台5 风镐 3 把5挡土墙施工工艺流程见《重力式挡土墙施工工艺流程图》6挡土墙施工工艺及技术要求6.1施工方法及工艺6.1.1测量放线施工前测量放样、清理场地保持场地平整并做好截排水措施。
6.1.2挖基挡墙基础采用机械配合人工进行开挖，采用分段开挖方式。
路堤挡墙一般在路基填筑前进行施工，但填土面与墙体顶面高差不得超过1.0m。
路堑挡墙的地基承载力满足要求后进行路堑墙开挖的施工。
路堤墙基础沿线路方向位于斜坡上时，基底纵坡应不陡于5%，若陡于5%时基底做成台阶式。
路堑挡墙基础应在路肩或侧沟平台以下不小于1.2 m，并低于侧沟底面不小于0.2 m。
地质不良地段，应分段跳槽开挖，并及时浇筑墙身。
临时开挖边坡一般应与墙背保持一致。
6.1.3现浇墙身砼：墙身采用C15片石砼浇筑。
当地下水有侵蚀性时，按工点设计要求采取相应措施。
重力式挡土墙施工工艺流程图现浇砼挡土墙与基础的结合面，应按施工缝处理，即先进行凿毛，将松散部分的砼及浮浆凿除，并用水清洗干净，然后架立墙身模板，砼开始浇灌时，先在结合面上刷一层水泥浆或垫一层2~3 cm厚的1：2水泥砂浆再浇灌墙身砼。
墙身模板采用大块钢模板拼装，墙身模板视高度情况分一次立模到顶和二次立模的办法，一般4米高之内为一次立模，超过4米高的可分二次立模。
当砼落高大于2.0m 时，要采用串筒输送砼入模，避免砼产生离析。
砼由砼搅拌站加工，用砼运输车运至现场，在墙顶搭设平台，用吊机吊送砼至平台进行浇灌，砼浇灌从低处开始分层均匀进行，分层厚度一般为30 cm，采用插入式振捣器振捣，振捣棒移动距离不应超过其作用半径的1.5倍，并与侧模保持5—10cm的距离，切勿漏振或过振。
在砼浇灌过程中，如表面泌水过多，应及时将水排走或采取逐层减水措施，以免产生松顶，浇灌到顶面后，应及时抹面，定浆后再二次抹面，使表面平整。
墙身沿线路方向每隔10～20 m结合墙高或地基条件的变化设置伸缩缝或沉降缝，缝宽0.02m，缝内沿墙顶、内、外三边填塞沥青麻筋，深0.2 m。
砼浇灌过程中应派出钢筋工、电工及试验工在现场值班，发现问题及时处理。
砼试件制作应在拌和地点或浇灌地点随机制取，每作业班应制作不少于2组试件（每组3块）。
砼浇灌完进行收浆后，应及时洒水养护，养护时间最少不得小于7天，在常温下一般24小时即可拆除墙身侧模板，拆模时，必须特别小心，切莫损坏墙面。
6.1.4泄水孔、反滤层：按设计要求铺设泄水孔、反滤层。
如设计无要求，则按下列要求进行设置泄水孔、反滤层。
（1）路堑挡墙墙身于路肩或测沟平台以上部分，每隔2~3 m上、下、左、右交错设置φ-0.1 m的PVC管泄水孔，其排水坡不少于4%。
当墙背岩土的φ≤450时，最低排水孔下部及墙顶以下0.5 m高的范围内设袋装砂夹砾石反滤层，厚0.3 m。
反滤层最低处设隔水层，隔水层应采用混凝土与挡土墙墙身同时浇筑。
膨胀（岩）土地区及地下水发育地段反滤层厚度为0.5m。
其它没有特殊药求的情况下，反滤层厚度为0.3 m；当550≥φ≥450时，泄水孔处可设窝状反滤层；φ≥550时不设反滤层。
（2）挡墙墙身于地面以上部分，每隔2m上、下、左、右交错设置φ=0.1m的PVC 管泄水孔，其排水坡不少于4%。
墙身于地面处一定要设置泄水孔。
最低排泄水孔下部及墙顶以下0.5m高的范围内设RCP-X815D土工材料反滤层。
反滤层最低处设隔水层，隔水层应采用混凝土与挡土墙墙身同时浇筑。
6.1.5回填挡墙基础在施工完毕并经监理工程师检验合格后应及时进行回填，墙后填料必须满足设计要求，并做到分层填筑、分层夯实，夯实时应注意勿使墙身受到较大冲击影响。
墙前基坑，非浸水地段用原土回填，夯实紧密；浸水地段用M7.5浆砌片石回填，并将回填面做成向外倾斜不小于4%的横向流水坡，以免积水软化地基。
为保证路堤墙在施工过程中的自身稳定，施工中墙背应及时回填夯实，填土面与墙体砌筑顶面高差不得超过1.0 m。
6.1.6养生采用覆盖草袋或毛毡洒水养生。
6.2技术措施（1）施工前应做好截排水措施，雨天积水应随时排干。
基坑砌筑前应将基底表面风化、松散土石清除（2）挡墙砌筑应挂线施工，挤浆法砌筑。
应同时砌筑预埋构件、检查梯、台阶、栏杆等，并应连结牢固。
（3）进行地基处理后，挡土墙基础采用人工配合挖掘机分段跳槽开挖。
砼采用拌合站集中拌合，砼输送车运输，人工机械振捣。
悬臂式路堤挡土墙采用C20混凝土，受力钢筋采用螺纹钢筋；分布钢筋采用光面钢筋，受力筋与分布筋用铁丝捆扎连接，使之成为一体。
悬臂挡土墙墙址板与墙踵板一起浇注，立壁一次浇注完成（4）严格按照设计文件施做沉降缝、伸缩缝、防水层、泄水孔。
7注意事项7.1路堑挡土墙（1）基坑开挖后，若发现地基与设计情况有出入，应按实际情况报监理工程师确认后请设计院调整设计。
（2）路堑挡墙基础埋深应在测沟平台以下不小于1.2 m，并且低于测沟砌体底面不小于0.2 m。
（3）墙身沿线路方向每隔10~20 m设置0.02 m的伸缩缝一道。
缝内沿墙顶、内、外三边填塞沥青麻筋，深度不小于0.2 m。
（4）土质路堑挡墙墙高≥4 m时墙背应做临时支护。
（5）为了便于养护维修，结合地形条件在挡墙适当位置设置一道检查梯。
（6）挡墙倾斜基底应严格按设计要求施工，不得缓改或改陡。
挡墙墙身不应有水平通缝。
7.2重力式路堤挡土墙（1）挡墙基础沿线路方向位于斜坡上时，基地纵坡应不陡于5%，若陡于5%时基地做成台阶式。
（2）路堤挡墙基础埋深，一般地段应不小于1 m，有水流冲刷时在冲刷线以下不小于1 m；墙基位于倾斜地面时，对土质地基，墙趾埋深≥1 m，距墙前倾斜坡面的水平间距2.5 m；软岩地基，墙趾埋深≥1 m，距墙前倾斜坡面的水平间距2 m；硬质岩地段，墙趾埋深≥0.6 m，距墙前倾斜坡面的水平间距1.5 m；（3）墙身沿线路方向每隔10~20 m结合墙高或地基条件的变化设置0.02 m的伸缩缝一道。
缝内沿墙顶、内、外三边填塞沥青麻筋，深不小于0.2 m。
（4）为了便于养护维修，结合地形条件在挡墙适当位置设置一道检查梯。
路堤支挡结构物距地面高不大于3 m，连续长度超过50 m则全段设防护栏杆。
（5）当墙后地面横坡陡于1:5时，应将坡面挖成台阶或进行必要的处理后后方可填筑，以免填方顺原地面滑动。
（6）挡墙倾斜基底应严格按设计要求施工，不得缓改或改陡。
挡墙墙身不应有水平通缝。
（7）墙前基坑一般采用M7.5浆砌片石回填。
（8）为保证挡土墙在施工过程中的自身稳定，施工中墙背应及时回填夯实，填土面与墙体砌筑顶面高差不得超过1 m。
（9）路堤墙背填料内应夹铺土工格栅（抗拉强度≥260KN/m），层间距0.6 m，同时注意横断面及纵断面填料的协调一致性，避免场上差异沉降。
当采用混凝土浇筑时，取消土工格栅。
如图纸有特殊要求则按图纸施工。
8质量措施（1）严格按照《质量手册》、《程序文件》开展质量管理工作，严格按有关《施工规范》《质量评定及验收评定标准》指导施工。
（2）各工程项目在施工前必须结合施工实际，制定《作业指导书》并包含质量创优方案。
由现场质检员实施、落实。
（3）材料部门把好主材及砂石料的采购，对不符合质量标准的钢木、水泥、大堆料等流程性材料严禁使用。
（4）技术员在施工测量中要认真负责，确保中线、水平、坡率准确无误，要严把技术交底关。
统一实行现场交底制度，施工过程中要勤检查、勤复核。
及时发现问题整改。
（5）加强试验工作，试验员在施工过程中及时做好砼试件和钢筋砂石等材料的抗压、抗拉、抗弯强度的技术试验。
（6）所有拌和砂浆施工现场要持配合比牌，设置磅秤、灰盘。
其用料一定要有过磅，严格控制偷工减料。
（7）严格施工组织管理，在施工过程中要严格按工程设计要求，设计标准，操作程序施工。
施工员要认真作好过程控制填好施工日记。
对施工过程中遇到的技术难题，由对质量管理领导小组组织开展技术攻关，予以解决。
（8）所有的工序转序检查，均由甲方质检工程师及监理工程师检查合格之后方可转序。
（9）积极引进新技术、新工艺，以提高工程质量和生产效益。
9质量检验9.1主控项目（1）基坑底面应无浮渣，基坑地基承载力应符合设计要求。
检验数量：施工单位检验2点。
监理单位见证检验1点。
检验方法：土地基坑采用动力触探（N63.5）；击数标准经试验确定或设计给定试验时监理旁站；石质基坑采用现场目测鉴别方法。
（2）基坑开挖高程应符合设计要求。
检验数量：施工单位检验4点。
监理单位见证检验1点。
检验方法：水准测量、尺量。
（3）台阶形坑底应完整无损伤，台面与阶壁平顺。
斜面地基应平整、无贴补。
检验数量：施工单位、监理单位全部检查。
检验方法：观察、尺量。
（4）基础混凝土所用砂、石料、水泥等材料的品种、规格、质量应符合设计要求，其进场检验应符合《公路工程质量检验评定标准》。
（5）基础混凝土强度等级应符合设计要求。
检验数量：施工单位每100m3混凝土取试件1组，不足100m3亦制取1组试件。
