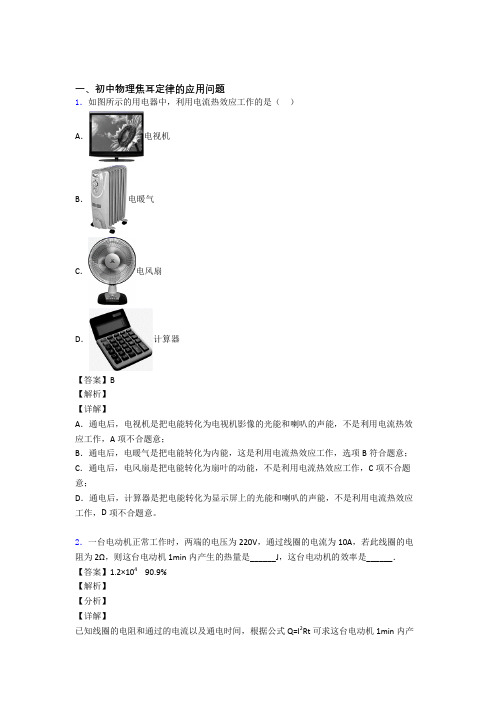

一、初中物理焦耳定律的应用问题1．如图所示的用电器中，利用电流热效应工作的是（）A．电视机B．电暖气C．电风扇D．计算器【答案】B【解析】【详解】A．通电后，电视机是把电能转化为电视机影像的光能和喇叭的声能，不是利用电流热效应工作，A项不合题意；B．通电后，电暖气是把电能转化为内能，这是利用电流热效应工作，选项B符合题意；C．通电后，电风扇是把电能转化为扇叶的动能，不是利用电流热效应工作，C项不合题意；D．通电后，计算器是把电能转化为显示屏上的光能和喇叭的声能，不是利用电流热效应工作，D项不合题意。
2．一台电动机正常工作时，两端的电压为220V，通过线圈的电流为10A，若此线圈的电阻为2Ω，则这台电动机1min内产生的热量是______J，这台电动机的效率是______．【答案】1.2×104 90.9%【解析】【分析】【详解】已知线圈的电阻和通过的电流以及通电时间，根据公式Q=I2Rt可求这台电动机1min内产生的热量．已知电动机两端的电压和通过的电流，根据公式P=UI 可求电动机的总电功率；再根据公式P=I 2R 计算线圈消耗的功率，总功率减去线圈消耗的功率就是电动机的输出功率，输出功率与总功率的比值就是这台电动机的效率．（1）这台电动机1min 内产生的热量：Q=I 2Rt=（10A ）2×2Ω×60s=1.2×104J ；（2）电动机的电功率：P 总=UI=220V×10A=2200W ，线圈消耗的功率：P 圈=I 2R=（10A ）2×2Ω=200W ，输出功率：P 出=P 总-P 圈=2200W-200W=2000W ，这台电动机的效率：η= P 出/ P 总=2000W/2200W=90.9%．3．两个发热电阻R 1:R 2=1:4,当它们串联在电路中时，R 1、R 2两端的电压之比U 1:U 2=_____；已知R 1=10Ω,那它们并联在4V 电路中,两个电阻在100s 内产生的热量是_______J ．【答案】1：4 200【解析】【分析】【详解】两电阻串联在电路中时时，电流相等，根据U IR =得，R 1、R 2两端的电压之比：11122214U IR R U IR R ===； 已知110ΩR =，则214410Ω40ΩR R ==⨯=； 根据2U Q W t R==得两个电阻在100s 内产生的热量为： 22221212(4V)(4V)100s 100s 200J 10Ω40ΩU U Q W W t t R R =+=+=⨯+⨯=总．4．小刚用如图甲所示电路来探究电流与电压的关系，闭合开关S ，将滑动变阻器的滑片P 从a 端移至b 端，电流表和电压表的示数变化关系如图乙所示，由图象可知定值电阻R 1的阻值是____Ω．实验时，电源电压保持5 V 不变，当滑片P 位于a 端时，由图象可得滑动变阻器消耗的电功率是_____W ．此时，电阻R 1在10 min 内产生的热量为_____J ．【答案】10 0.4 60【解析】【分析】【详解】当P 在b 端时R 2=0Ω，此时电压示数和电流示数最大，且均为R 1的数据，所以R 1的阻值为：R 1=5V =0.5AU I 总=10Ω．当滑动变阻器的滑片移到a 端时，R 2两端电压U 2=U 总-U 1=5V-1V=4V ，由图象知，当R 1的电压是1V 时，电流为0.1A ，根据串联电路的电流处处相等，∴I 2=I 1=0.1A ，∴P 2=U 2I 2=4V×0.1A=0.4W ，Q 1=W 1=U 1It=1V×0.1A×600s=60J 。
一、初中物理焦耳定律的应用问题1．一个“220V 300 W"的电热杯，一个“220 V 300W ”的煮蛋器，一台“220V 300 W"的小型洗衣机，分别接在220V 的电压下，则相同时间内它们产生的热量 A ．小型洗衣机最少 B ．电热杯最少 C ．煮蛋器最少 D ．一样多【答案】A 【解析】 【详解】由题意可知，三种仪器的额定功率相同，但小型洗衣机主要将电能转化为机械能；而电热杯、煮蛋器将电能全部转化为内能，故小型洗衣机产生热量最少，故选A 。
2．为了将发电厂的电能输送到远处的用户家中，在两地间架设了两根等长的输电线。
两根输电线的总电阻为r 。
已知位于电厂处的两根输电线间的电压为U ，输送电能的功率为P ，由于电流通过输电线发热会损失电能，该输电线路输送电能的效率为__________。
（输电效率为用户得到的电能与发电厂输出电能的比值） 【答案】21rP U- 【解析】 【分析】 【详解】由P UI =得：通过输电线的电流P I U= 输电线的总电阻R r =，则输电线上消耗的功率2222()P P rP I R r U U==⨯=损耗则用户实际得到的电功率22P r P P P P U=-=-损耗实则输电线输送电能的效率为2221P rP P Pr U P P Uη-===-实 所以输电线输送电能的效率为21rP U -。
3．从产品说明书得知，一台“6 V 3 W ”的迷你型小风扇，电动机线圈阻值0.1Ω，则小风扇正常工作2min 电动机线圈产生的热量为____J 。
【答案】3 【解析】 【分析】 【详解】电路中线圈的电流为3W 0.5A 6VP I U === 电路中通过线圈的电流为产生的热量为Q =I 2Rt =(0.5A) 2×0.1Ω×2×60s=3J4．如图所示当甲电路中的开关S 闭合时，两个电压表所选量程不同，测量时的指针位置均为如图乙所示，则电阻R 1两端的电压为______V ，R 1∶R 2=______，当电阻R 1、R 2并联在电路中时，在相同的时间内电流通过R 1、R 2所产生的热量之比Q 1∶Q 2=_______。
一、初中物理焦耳定律的应用问题1．如图是探究电流通过导体时产生热的多少跟什么因素有关的实验装置。
两个透明容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化。
下列说法正确的是（）A．通电一段时间后，左侧U形管中液面的高度差比右侧的小B．若容器外面的电热丝R3发生了断路，若与没断时的通电时间相同，则左侧U形管中液面高度差变小C．将右边并联的两根5Ω的电阻丝都放入到容器内，通电一段时间后，右侧U形管中液面的高度差比左侧的大D．该实验装置是利用U形管中液体的热胀冷缩来反映电阻丝放出热量的多少【答案】B【解析】【分析】【详解】A．装置中一个5Ω的电阻与两个5Ω的电阻并联后再串联，根据串联电路的电流特点可知，右边两个电阻的总电流和左边电阻的电流相等，即I右=I左，两个5Ω的电阻并联，根据并联电路的电流特点知I右=I1+I2两电阻的阻值相等，则支路中电流相等，即I1=I2，所以右边容器中通过电阻的电流是左侧通过电流的一半，即是研究电流产生的热量与电流的关系；由Q=I2Rt可知，左边容器中的电阻产生的热量多，温度升得较快；因此通电一段时间后，左侧U形管中液面的高度差更大，故A错误；B．R3发生断路前，左侧的电阻为5Ω，右侧的电阻为2.5Ω，则电路的总电阻为R总=5Ω+2.5Ω=7.5ΩR3发生断路后，电路中只有R1和R2串联，则总电阻为R′总=5Ω+5Ω=10ΩR3发生断路后，整个电路的总电阻增大了，根据欧姆定律可知，电路中的总电流减小了，在电阻、通电时间不变时，电流减小，则产生的热量变少，所以左侧U形管中液面高度差变小，故B正确；C．将右边并联的两根5Ω的电阻丝都放入到容器内，右侧的电阻为2.5Ω，左右两侧的电流和通电时间相同，左侧的电阻大于右侧的电阻，则左侧产生的热量多，右侧U形管中液面的高度差比左侧的小，故C错误；D．该实验装置是利用容器中空气的热胀冷缩来反应放热的多少，产生热量的多少不能直接观察，通过U形管液面高度差的变化来反映，故D错误。
一、初中物理焦耳定律的应用问题1．如图所示的用电器中，利用电流热效应工作的是（）A．电视机B．电暖气C．电风扇D．计算器【答案】B【解析】【详解】A．通电后，电视机是把电能转化为电视机影像的光能和喇叭的声能，不是利用电流热效应工作，A项不合题意；B．通电后，电暖气是把电能转化为内能，这是利用电流热效应工作，选项B符合题意；C．通电后，电风扇是把电能转化为扇叶的动能，不是利用电流热效应工作，C项不合题意；D．通电后，计算器是把电能转化为显示屏上的光能和喇叭的声能，不是利用电流热效应工作，D项不合题意。
2．有许多重大火灾都是因用电线路连接处接触不良所造成的，当线路连接处接触不良时，该处的电阻将_____（减小／增大／不变），在该接触处就会局部过热引起升温，接触处的电阻又将随着温度的升高而_____（减小／增大／不变），从而形成电热的逐步积累和恶性循环，以致引发火灾．【答案】增大增大【解析】【分析】【详解】当线路连接处接触不良时，该处的电阻会增大；利用焦耳定律分析接触处局部过热，而金属电阻的阻值随温度升高而增大，据此分析．电路连接处与原来相比，由于接触不好，电流通过时受到的阻碍作用增大，因此电阻增大；连接处相对于其他地方电阻增大，根据焦耳定律Q=I2Rt，在电流相同、时间相同的情况下产生了更多的热量，因此导致局部温度升高，而金属导线的电阻随温度的升高而增大，电阻增大，产生的热量更多，温度升得更高，以致恶性循环引发火灾．3．图中电源电压保持不变，灯泡标有"6V，3W字样，当开关s闭合时.灯泡L正常发光，电流表的示数为0.8A，则电阻R=____Ω．.通电10s. R产生的热量为______J.【答案】20Ω 18J【解析】【分析】【详解】当闭合开关S时，灯L正常发光，说明电源电压为U=6V，电流表测的是总电流，则I=0．8A，由P=UI可知，灯泡中的电流：I L =P额/U额=3W/6V=0.5A，根据并联电路的干路电流等于各支路电流之和可知：电阻中的电流:I R=I-I L =0.8A-0.5A=0.3A，由I=U/R得,电阻:R=U/I R=6V/0．3A=20Ω；通电1min电阻R产生的热量：Q=W=UI R t=6V×0．3A×10s=18J。
一、初中物理焦耳定律的应用问题1．下列用电器中，主要是利用电流热效应来工作的是A．电风扇B．电视机C．电饭锅D．LED灯【答案】C【解析】【详解】A．电风扇工作是电能主要转化为机械能，利用通电导体在磁场中受到力的作用，故A不符合题意；B．电视机工作是电能主要转化为光能，故B不符合题意；C．电饭锅工作是电能主要转化为内能，主要是利用电流热效应来工作，故C符合题意；D．LED灯工作是电能主要转化为光能，故D不符合题意。
2．图中电源电压保持不变，灯泡标有"6V，3W字样，当开关s闭合时.灯泡L正常发光，电流表的示数为0.8A，则电阻R=____Ω．.通电10s. R产生的热量为______J.【答案】20Ω 18J【解析】【分析】【详解】当闭合开关S时，灯L正常发光，说明电源电压为U=6V，电流表测的是总电流，则I=0．8A，由P=UI可知，灯泡中的电流：I L =P额/U额=3W/6V=0.5A，根据并联电路的干路电流等于各支路电流之和可知：电阻中的电流:I R=I-I L =0.8A-0.5A=0.3A，由I=U/R得,电阻:R=U/I R=6V/0．3A=20Ω；通电1min电阻R产生的热量：Q=W=UI R t=6V×0．3A×10s=18J。
3．一台电动机正常工作时，两端的电压为220V，通过线圈的电流为10A，若此线圈的电阻为2Ω，则这台电动机1min内产生的热量是______J，这台电动机的效率是______．【答案】1.2×104 90.9%【解析】【分析】【详解】已知线圈的电阻和通过的电流以及通电时间，根据公式Q=I2Rt可求这台电动机1min内产生的热量．已知电动机两端的电压和通过的电流，根据公式P=UI可求电动机的总电功率；再根据公式P=I2R计算线圈消耗的功率，总功率减去线圈消耗的功率就是电动机的输出功率，输出功率与总功率的比值就是这台电动机的效率．（1）这台电动机1min内产生的热量：Q=I2Rt=（10A）2×2Ω×60s=1.2×104J；（2）电动机的电功率：P总=UI=220V×10A=2200W，线圈消耗的功率：P圈=I2R=（10A）2×2Ω=200W，输出功率：P出=P总-P圈=2200W-200W=2000W，这台电动机的效率：η= P出/ P总=2000W/2200W=90.9%．4．小刚用如图甲所示电路来探究电流与电压的关系，闭合开关S，将滑动变阻器的滑片P 从a端移至b端，电流表和电压表的示数变化关系如图乙所示，由图象可知定值电阻R1的阻值是____Ω．实验时，电源电压保持5 V不变，当滑片P位于a端时，由图象可得滑动变阻器消耗的电功率是_____W．此时，电阻R1在10 min内产生的热量为_____J．【答案】100.460【解析】【分析】【详解】当P在b端时R2=0Ω，此时电压示数和电流示数最大，且均为R1的数据，所以R1的阻值为：R1=5V=0.5AUI总=10Ω．当滑动变阻器的滑片移到a端时，R2两端电压U2=U总-U1=5V-1V=4V，由图象知，当R1的电压是1V时，电流为0.1A，根据串联电路的电流处处相等，∴I2=I1=0.1A，∴P2=U2I2=4V×0.1A=0.4W，Q1=W1=U1It=1V×0.1A×600s=60J。
一、初中物理焦耳定律的应用问题1．电动自行车有行驶工作、蓄电池充电两种状态，局部电路图如图所示，断开S 后，充电插口可以外接充电器对电池进行充电，电动自行车行驶过程中，其电动机正常工作电压为48V ，此时通过电动机线圈的电流为5A ，电动机线圈的电阻是0.5Ω，下列说法正确的是（ ）A ．对蓄电池充电时，蓄电池相当于电路中的电源B ．电动自行车的电动机把电能全部转化为机械能C ．电动机正常工作1min ，电流通过线圈所产生的热量为14400JD ．电动机正常工作1min ，消耗的电能为14400J【答案】D【解析】【分析】【详解】A ．对蓄电池充电时，电能转化为化学能储存起来，则蓄电池相当于用电器，故A 错误；B ．由于电动机会发热，则电动自行车的电动机把电能转化为机械能和内能，故B 错误；C ．电动机正常工作1min ，电流通过线圈所产生的热量为Q =I 2Rt =(5A)2×0.5Ω×60s=750J故C 错误；D ．电动机正常工作1min ，消耗的电能为W =UIt =48V×5A×60s=14400J故D 正确。
故选D 。
2．为了将发电厂的电能输送到远处的用户家中，在两地间架设了两根等长的输电线。
两根输电线的总电阻为r 。
已知位于电厂处的两根输电线间的电压为U ，输送电能的功率为P ，由于电流通过输电线发热会损失电能，该输电线路输送电能的效率为__________。
（输电效率为用户得到的电能与发电厂输出电能的比值） 【答案】21rP U【解析】【分析】由P UI =得：通过输电线的电流P I U= 输电线的总电阻R r =，则输电线上消耗的功率2222()P P r P I R r U U ==⨯=损耗则用户实际得到的电功率 22P r P P P P U=-=-损耗实 则输电线输送电能的效率为 2221P r P P Pr U P P Uη-===-实 所以输电线输送电能的效率为21rP U -。
一、初中物理焦耳定律的应用问题1．下列用电器中，主要是利用电流热效应来工作的是A．电风扇B．电视机C．电饭锅D．LED灯【答案】C【解析】【详解】A．电风扇工作是电能主要转化为机械能，利用通电导体在磁场中受到力的作用，故A不符合题意；B．电视机工作是电能主要转化为光能，故B不符合题意；C．电饭锅工作是电能主要转化为内能，主要是利用电流热效应来工作，故C符合题意；D．LED灯工作是电能主要转化为光能，故D不符合题意。
2．图中电源电压保持不变，灯泡标有"6V，3W字样，当开关s闭合时.灯泡L正常发光，电流表的示数为0.8A，则电阻R=____Ω．.通电10s. R产生的热量为______J.【答案】20Ω 18J【解析】【分析】【详解】当闭合开关S时，灯L正常发光，说明电源电压为U=6V，电流表测的是总电流，则I=0．8A，由P=UI可知，灯泡中的电流：I L =P额/U额=3W/6V=0.5A，根据并联电路的干路电流等于各支路电流之和可知：电阻中的电流:I R=I-I L =0.8A-0.5A=0.3A，由I=U/R得,电阻:R=U/I R=6V/0．3A=20Ω；通电1min电阻R产生的热量：Q=W=UI R t=6V×0．3A×10s=18J。
3．两个发热电阻R1:R2=1:4,当它们串联在电路中时，R1、R2两端的电压之比U1:U2=_____；已知R1=10Ω,那它们并联在4V电路中,两个电阻在100s内产生的热量是_______J．【答案】1：4 200【解析】【分析】【详解】两电阻串联在电路中时时，电流相等，根据U IR =得，R 1、R 2两端的电压之比： 11122214UIR R U IR R ===； 已知110ΩR =，则214410Ω40ΩR R ==⨯=；根据2U Q W t R==得两个电阻在100s 内产生的热量为： 22221212(4V)(4V)100s 100s 200J 10Ω40ΩU U Q W W t t R R =+=+=⨯+⨯=总．4．如图甲所示，为额定电压为 6V 的灯泡 L 的 I -U 图像．如图乙所示的电路，电源电压 12V 不变，R 1 为定值电阻，R 2 为滑动变阻器，闭合开关 S 1，滑片 P 从最右端移动到最左端，电压表示数变化范围为 2V~6V ，则灯泡的额定功率是____W ，R 1 的阻值为_____Ω，滑动变阻器 R 2 两端的最大电压为_____V ，移动滑片 P 使R 2 接入电路的阻值为变阻器最大阻值的 7/15，通电 1min R 2 产生的热量为_____J 。
一、初中物理焦耳定律的应用问题1．以下原理与应用上下对应正确的是（）A．B．C．D．【答案】C【解析】【分析】【详解】A．原理为电磁感应原理；扬声器是利用通电导体在磁场中受力的作用，故A错误；B ．原理为通电导体在磁场中受力的作用；麦克风是利用电磁感应原理，故B 错误；C ．原理为电流的磁效应即电流周围存在磁场；电铃是利用电流的磁效应，使电磁铁吸引衔铁击打铃盖发出声音，故C 正确；D ．原理为电流的热效应，电流做功将电能转化为内能；电风扇是利用电流做功将电能转化为机械能，故D 错误。
故选C 。
2．小明将线圈电阻为4.84Ω的电动机接人220V 的家庭电路中，关闭其它用电器，只让电动机工作时，观察到他家标有2000imp/(kW.h)的电能表3min 内闪烁了100次，则电动机在这段时间内消耗的电能为________kW.h ，电动机线圈产生________J 的热量。
【答案】0.05 41.810⨯ 【解析】 【分析】 【详解】[1]电动机在这段时间内消耗的电能为0100kW h=kWh 0.05kW h 2000n W n =⋅⋅=⋅ [2]根据公式W UIt =可以求出电动机线圈的电流为60.05 3.610J 100A 220V 360s 22W I Ut ⨯⨯===⨯⨯ 电动机线圈产生热量为224100(A) 4.84Ω180s=18000J=1.810J 22Q I Rt ==⨯⨯⨯3．如图甲所示，为额定电压为 6V 的灯泡 L 的 I -U 图像．如图乙所示的电路，电源电压 12V 不变，R 1 为定值电阻，R 2 为滑动变阻器，闭合开关 S 1，滑片 P 从最右端移动到最左端，电压表示数变化范围为 2V~6V ，则灯泡的额定功率是____W ，R 1 的阻值为_____Ω，滑动变阻器 R 2 两端的最大电压为_____V ，移动滑片 P 使R 2 接入电路的阻值为变阻器最大阻值的 7/15，通电 1min R 2 产生的热量为_____J 。
一、初中物理焦耳定律的应用问题1．如图所示的用电器中，利用电流热效应工作的是（）A．电视机B．电暖气C．电风扇D．计算器【答案】B【解析】【详解】A．通电后，电视机是把电能转化为电视机影像的光能和喇叭的声能，不是利用电流热效应工作，A项不合题意；B．通电后，电暖气是把电能转化为内能，这是利用电流热效应工作，选项B符合题意；C．通电后，电风扇是把电能转化为扇叶的动能，不是利用电流热效应工作，C项不合题意；D．通电后，计算器是把电能转化为显示屏上的光能和喇叭的声能，不是利用电流热效应工作，D项不合题意。
2．图中电源电压保持不变，灯泡标有"6V，3W字样，当开关s闭合时.灯泡L正常发光，电流表的示数为0.8A，则电阻R=____Ω．.通电10s. R产生的热量为______J.【答案】20Ω 18J【解析】【分析】【详解】当闭合开关S 时，灯L 正常发光，说明电源电压为U =6V ，电流表测的是总电流，则I =0．8A ，由P =UI 可知，灯泡中的电流：I L =P 额/U 额=3W/6V=0.5A ，根据并联电路的干路电流等于各支路电流之和可知：电阻中的电流:I R =I-I L =0.8A-0.5A=0.3A ，由I =U/R 得,电阻:R =U /I R =6V/0．3A=20Ω；通电1min 电阻R 产生的热量：Q =W =UI R t =6V×0．3A×10s=18J 。
3．如图所示，灯泡L 上标有“6 V 6 W”字样(不计灯丝电阻的变化)。
电源电压6 V 且保持不变。
定值电阻40ΩR =。
只闭合开关S 1和S 3，电阻R 在100 s 产生的热量是________J ；电路在工作状态下整个电路消耗的最小功率是________W 。
【答案】90 0.78【解析】【详解】[1]只闭合开关1S 和3S ，定值电阻R 和灯泡L 并联接在电路中，定值电阻R 两端的电压R 6V U U ==那么电阻R 在100 s 产生的热量是()22R 6V 100s 90J 40ΩU Q t R =⋅=⨯= [2]电路在工作状态下整个电路消耗的功率最小，根据2U P R=可知，要求总电阻最大；灯泡L 的电阻是()22L L L 6V 6Ω6W U R P === 当电阻R 与灯泡L 串联在电路中时，此时电路中的电阻最大，只需要闭合开关S 2，这种情况下电路消耗的最小功率是()222L 6V 0.78W 40Ω6ΩU U P R R R ===≈++总4．电动机是将电能转化成机械能的机器，但由于线圈内部有电阻，所以同时还有一部分电能转化成内能。
一、初中物理焦耳定律的应用问题1．如图所示是“探究在通电时间一定时，电流产生热量与哪些因素有关"的实验装置。
下列关于此实验的一些描述，正确的是A．在甲图中，探究的是电流产生热量与电阻的关系B．在乙图中，探究的是电流产生热量与电阻的关系C．在甲图中，闭合开关一段时间后a容器连接的U型管液面高度差更明显D．在乙图中，可得到结论：相同时间内，电流越大，容器内空气吸收热量越少【答案】A【解析】【详解】A. 在甲图中，两个电阻串联，电流相等，电阻阻值不同，所以探究的是电流产生热量与电阻的关系，故A正确；B. 在乙图中，两个电阻阻值相同，电流不同，所以探究的是电流产生热量与电流的关系，故B错误；C. 在甲图中，a容器中的阻值小于b容器中阻值，串联电路电流相同，由焦耳定律可知闭合开关一段时间后a容器内产生的热量小于b容器内，因此b容器内连接的U型管液面高度差更明显，故C错误；D. 在乙图中，探究的是电流产生热量与电流的关系，可得到结论是相同时间内，电流越大，容器内空气吸收热量越多，故D错误。
2．图中电源电压保持不变，灯泡标有"6V，3W字样，当开关s闭合时.灯泡L正常发光，电流表的示数为0.8A，则电阻R=____Ω．.通电10s. R产生的热量为______J.【答案】20Ω 18J【解析】【分析】【详解】当闭合开关S 时，灯L 正常发光，说明电源电压为U =6V ，电流表测的是总电流，则I =0．8A ，由P =UI 可知，灯泡中的电流：I L =P 额/U 额=3W/6V=0.5A ，根据并联电路的干路电流等于各支路电流之和可知：电阻中的电流:I R =I-I L =0.8A-0.5A=0.3A ，由I =U/R 得,电阻:R =U /I R =6V/0．3A=20Ω；通电1min 电阻R 产生的热量：Q =W =UI R t =6V×0．3A×10s=18J 。
一、初中物理焦耳定律的应用问题1．如图是“探究影响电流热效应因素”的实验装置图。
其中两个完全相同的烧瓶内分别装有质量、初温相同的煤油，阻值不同的电阻丝1R、2R。
关于此电路说法中正确的是A．探究的是电流产生的热量与电压的关系B．温度计示数变化大的烧瓶内电阻丝电阻小C．通电时间相同时两个烧瓶内电阻丝产生的热量相同D．温度计示数变化的大小反映电流产生热量的多少【答案】D【解析】【详解】A．实验用不同阻值不同的电阻丝串联在一起，探究的是电流产生的热量与电阻的关系，故A错误；B．温度计示数变化大的烧瓶内电阻丝电阻大，故B错误；C．通电时间相同时，烧瓶内电阻丝阻值大产生的热量多，故C错误；D．本实验通过温度计示数变化的大小来反映电流产生热量的多少，故D正确。
2．如图所示，灯泡L上标有“6 V 6 W”字样(不计灯丝电阻的变化)。
电源电压6 V且保持不R 。
只闭合开关S1和S3，电阻R在100 s产生的热量是________J；变。
定值电阻40Ω电路在工作状态下整个电路消耗的最小功率是________W。
【答案】900.78【解析】【详解】[1]只闭合开关1S和3S，定值电阻R和灯泡L并联接在电路中，定值电阻R两端的电压R 6V U U ==那么电阻R 在100 s 产生的热量是()22R6V 100s 90J 40ΩU Q t R =⋅=⨯=[2]电路在工作状态下整个电路消耗的功率最小，根据2U P R=可知，要求总电阻最大；灯泡L 的电阻是()22LL L6V 6Ω6WU R P ===当电阻R 与灯泡L 串联在电路中时，此时电路中的电阻最大，只需要闭合开关S 2，这种情况下电路消耗的最小功率是()222L 6V 0.78W 40Ω6ΩU U P R R R ===≈++总3．两定值电阻R A 和R B 中的电流与其两端电压的关系如图所示，若将两电阻串联在电压为3V 的电源两端，电路的总功率为________ W ，通电一段时间后，R A 和R B 产生的热量之比是________ ．【答案】0.6 1：2 【解析】 【分析】 【详解】 由图象知，U =3V 时，I A =0.6A ，I B =0.3A ，根据UR I=，电阻 3V 50.6AA A U R I ===Ω， 3V 100.3AB B U R I ===Ω，两电阻串联时，电路总电阻R =R A +R B =5Ω+10Ω=15Ω，电路总功率22(3V)0.6W 15U P R ===Ω；A 、B 两电阻串联流过它们的电流I 相等，通电一段时间产生的热量之比2251102A A AB B B Q I R t R Q I R t R Ω====Ω．4．有两个灯泡L 1、L 2，L 1标有“6V 、3W ”字样，L 2没有标记，实验测得L 2的电阻为6Ω。
将L 1、L 2串联接在某一电路中，两灯L 1、L 2均能正常发光（忽略温度对电阻的影响），下列计算结果正确的是（ ） A ．该电路两端的总电压为9V B ．灯L2的额定功率为3WC ．相同时间内，灯L 1、L 2消耗的电能之比W 1﹕W 2=1﹕1D ．相同时间内，灯L 1、L 2产生的热量之比Q 1﹕Q 2=2﹕1 【答案】AD 【解析】 【详解】A ．接入电路后正常发光，则电路中电流113W 0.5A 6VP I U ===， 则L 2两端电压220.5A 6Ω3V U IR ==⨯=，则总电压126V 3V 9V U U U =+=+=总，A 正确；B ．根据题意可知，L 2的功率为()22220.5A 6Ω 1.5W P I R ==⨯=，B 错误；C ．根据WPt =可知，在相同时间内消耗电能之比等于功率之比为2：1，C 错误；D ．灯泡产生的热量等于消耗的电能，因此产生的热量之比为2：1，D 正确。
5．电烙铁和电风扇上都标有“220V 60W ”的字样，使它们分别在额定电压下工作相同的时间。
以下判断中正确的是A．它们在工作时通过的电流一定相等B．它们在工作过程中消耗的电能一定相等C．它们在工作过程中产生的电热一定相等D．它们在工作过程中的电功率一定相等【答案】ABD【解析】【详解】=得它们在额定电压下工作时通过的电流相等，故A正确；A．根据P UI=得它们在在额定电压下工作相同的时间消耗的电能相等，故B正确；B．根据W PtC．电烙铁工作时主要把电能转化为内能，电风扇工作时主要把电能转化为风能，所以它们在工作过程中产生的电热不相等，故C错误；D．它们在额定电压下工作的电功率都等于60W，故D正确。
6．如图是探究电流通过导体时产生热量的多少跟什么因素有关的实验装置，两个透明容器中密封着等量的空气，U形管中液面的高度的变化反映密闭空气温度的变化，下列说法正确的是（）A．该实验装置是为了探究电流产生的热量与电流大小的关系B．将左边容器中的电阻丝换成10Ω的，可以探究电流产生的热量与电阻的关系C．该实验装置是利用U形管中液体的热胀冷缩来反映电阻丝放出热量多少的D．通电一段时间后，左侧电阻丝产生的热量比右侧电阻丝产生的热量多【答案】AD【解析】【分析】【详解】A．装置中一个5Ω的电阻与两个5Ω的电阻并联后再串联，根据串联电路的电流特点可知，右边两个电阻的总电流和左边电阻的电流相等，即I右=I左两个5Ω的电阻并联，根据并联电路的电流特点知I右=I1+I2两电阻的阻值相等，则支路中电流相等，即I1=I2所以右边容器中通过电阻的电流是左侧通过电流的一半，即是研究电流产生的热量与电流的关系，故 A正确；B．将左边容器中的电阻丝换成10Ω的电阻丝后，左右容器中的电阻和电流都不同，没有控制好变量，所以不能探究电流产生的热量与电阻的关系，故B错误；C．该实验装置是利用U形管中空气的热胀冷缩来反应热的多少，虽然产生热量的多少不能直接观察，但可以通过U形管液面高度差的变化来反映，故C错误；D．通过左边容器中的电阻丝的电流大，由Q=I2Rt可知，左边电阻丝产生的热量多，温度升得较快，故D正确。
故选AD。
7．如图是养鸡场冬季用来调控光照和室温设备的原理电路图．此设备的作用是，夜晚对鸡舍内加温，同时增大光照量，白天只进行适当保温，不进行灯光照射，可增大鸡的产蛋量．电路图中R1、R2是电热丝．R1：R2：R L=1：2：2，S1、S2可以同时断开或闭合，以实现白天和夜晚的用电要求．开关S闭合（）A．S1、S2同时断开时，设备运行处于白天用电状态B．S1、S2也同时闭合时，设备运行处于夜晚用电状态C．S1、S2同时断开时，在相同时间内R1和R2产生的热量之比为2：1D．S1、S2也同时闭合时，若电流表示数为6A，则R1的实际功率为880W【答案】ABD【解析】S闭合，S1、S2断开时，R1和R2组成串联电路，灯泡L断路不发光，且电路中的电阻最大，由公式P=U2/R可知，此时电路中的电功率最小，为保温状态，所以是白天，故A正确；开关S、S1、S2同时处于闭合状态，R2被短路，R1和灯泡L组成并联电路，灯泡L发光，且电路中的电阻最小，由公式P=U2/R可知，此时电路中的电功率最大，为加热状态，所以是晚上；故B正确；S闭合，S1、S2断开时，R1和R2串联，Q1：Q2 =I2R1 t：I2R2t=R1：R2 =1：2，故C错；开关S、S1、S2都处于闭合状态时，R2被短路，R1和灯泡L组成并联电路；∵I=U/R，R1：R L =1：2，∴I1：I L =R L：R1 =2：1，∵I=6A，∴I1 =4A，I L =2A，∵U L =U1=U=220V，∴P1 =U1 I1 =220V×4A=880W，故D正确；故选ABD．8．如图甲所示电路，电源电压保持不变，电流表量程为0~0.6A。
图乙中A、B分别是小灯泡和电阻R1两端的电压随电流变化关系图象。
只闭合开关S、S1，滑动变阻器的滑片P移至a端时，电路中的电流为0.2A；滑动变阻器的滑片移至b端时，小灯泡恰好正常发光。
只闭合开关S、S3，调节滑片P，当滑动变阻器接入电路中的电阻为10Ω时，小灯泡两端的电压恰好为2V。
则（）A ．电源电压为10VB ．小灯泡L 的额定功率6WC ．只闭合开关S 、S 2，滑动变阻器的滑片移至a 端时，1.5min 电流通过R 1产生的热量为64JD ．闭合开关S ，改变其它开关的通断及滑片的位置，电路消耗的最小功率可以达到1.2W 【答案】BC 【解析】 【分析】 【详解】A ．由于灯泡灯丝电阻受温度影响，定值电阻阻值不发生变化，则小灯泡灯丝两端的电压随电流变化关系图象为曲线，定值电阻两端的电压随电流变化关系图象为过原点的直线，则由乙图数据可求R 1阻值为1114V ==400.1AI R U =Ω 已知闭合S 、S 3，调节滑片P ，当滑动变阻器接入电路中的电阻为10Ω时，小灯泡两端的电压恰好为2V ，此时电路为小灯泡与两电阻串联电路，由乙图可知此时电路电流为0.2A ，则电源电压为L 12=2V+0.2A 40+0.2A 10=12V U U U U '=++⨯Ω⨯Ω故A 不符合题意；B ．当闭合开关S 、S 1，滑动变阻器的滑片移至b 端时，小灯泡恰好正常发光，此时滑动变阻器接入阻值为0Ω，此时电路为小灯泡的简单电路，小灯泡此时两端电压等于电源电压为12V ，对应乙图可知此时电流为0.5A ，则额定功率为12V 0.5A=6W P U I ==⨯额额额故B 符合题意；C ．只闭合开关S 、S 1，滑动变阻器的滑片P 移至a 端时，电路中的电流为0.2A ，此时电路为小灯泡与滑动变阻器串联电路，且滑动变阻器接入阻值最大，由乙图可知此时小灯泡两端电压为2V ，电源电压为12V ，则由串联分压可知滑动变阻器两端电压为10V ，由欧姆定律可求滑动变阻器最大阻值为2max 2max 210V=500.2AU R I ==Ω则当闭合开关S、S2，滑动变阻器的滑片移至a端时，电路为R1与R2串联电路，由串联分压可求R1两端电压为1112404812V=V 40509RU UR RΩ''==⨯+Ω+Ω由于R1为纯电阻，则1.5min电流通过R1产生的热量为2211148V91.560s=64J40UW tR⎛⎫⎪''⎝⎭==⨯⨯Ω故C符合题意；D．由于电源电压不变，则由2UPR=可知，当电路阻值最大时，电路总功率最小，则闭合开关S、S3，滑片滑到最大阻值处时电路电阻最大，功率最小，若最小功率为1.2W，则此时电路电流为minmin1.2W=0.1A12VPIU==则此时电路总电阻为maxmin12V=1200.1AURI==Ω则小灯泡此时电阻应为R L实=R max-R1-R2max=120Ω-40Ω-50Ω=30Ω此时小灯泡分得电压应为U L实=I min R L实=0.1A×30Ω=3V但由乙图可知，当小灯泡电流为0.1A时，小灯泡两端电压不足2V，前后冲突，故D不符合题意。
