温度传感器的接线方法及规律

PT100 温度传感器三线制 OK引言PT100 温度传感器是一种常用的温度探测器，它能够将环境温度转化成电阻值来进行温度检测。

在 PT100 传感器中，使用电流对电阻进行测量，这时就需要采用三线制 PT100 传感器。

本文将介绍 PT100 温度传感器的三线制原理、读取电路设计和电路接线方式。

原理PT100 温度传感器是通过利用铂金属导线的电阻随温度变化而变化，来检测环境温度的。

在欧洲，经常使用 PT100 温度传感器来测量温度的各种物理参数，比如流量、气压、温度等等。

PT100 传感器是一个三端口组成的设备，其中一个端口为 PT100 的接地。

我们可以将 PT100 传感器接入一个恒流源电路中，在这个恒流源电路中通过对传感器的旁路电路测量电压来确定 PT100 传感器的阻值以及环境温度。

通常，我们都使用恒流源电路来驱动 PT100 传感器。

三线制 PT100 温度传感器电路设计三线制 PT100 温度传感器需要使用恒流和电压测量电路来完成温度测量。

为了进行测量，我们需要引入一个参考电阻器。

参考电阻器通常是一个稳定的、已知阻值的电阻器。

它需要与 PT100 温度传感器并联使用，以便测量 PT100 传感器的阻值。

我们可以通过使用电容器、运放和稳压器来设计三线制 PT100 温度传感器电路。

电容器和稳压器可以消除电压的抖动，使电路更加稳定。

运放可以放大电压信号，并将电压信号转换成数字信号。

这里有一个常用的 PT100 温度传感器三线制电路设计：PT100温度传感器三线制电路设计PT100温度传感器三线制电路设计在上面的电路设计中，我们使用了 LM358 运放，它可以将 PT100 传感器电压输出信号转换成数字信号。

参考电阻器和 PT100 传感器并联，共同构成电路的电阻。

LM358 运放只有单电源，因此我们必须先确定输入电压范围和运放供电电压范围，以便将输入电压转换到电压范围内。

在这个电路设计中，我们使用较低的供电电压来获得更高的电流稳定性。

pt100温度传感器是一种以铂（pt）作成的电阻式温度传感器，其将温度变量转换为可传送的标准化输出信号，主要用于工业过程温度参数的测量和控制。

pt100铂电阻传感器有三条引线，可用a、b、c（或黑、红、黄）来代表三根线，三根线之间有一定的规律。

传统的方法虽然简单，但是有很多不足。

使用通用传感器接口芯片，只需要一个对温度不敏感的参考电阻，把pt100接上uti的电路，可以通过mcu得到pt100和参考电阻的比例，从而得到阻值和温度。

这种方法非常适用于基于微处理器（mcu）的系统，uti所有的信息只通过一mcu兼容的信号输出，这样大大的减少了各分立模块之间的外接线和耦合器。

pt100 温度传感器0℃时电阻值为100ω，电阻变化率为0.3851ω/℃。

由于其电阻值小，灵敏度高，所以引线的阻值不能忽略不计，采用三线式接法可消除引线线路电阻带来的测量误差，pt100铂电阻传感器可用a、b、c（或黑、红、黄）来代表三根线，三根线之间有如下规律：a 与b或c之间的阻值常温下在110欧左右，b与c之间为0欧，b与c在内部是直通的，原则上b与c没什么区别。

仪表上接传感器的固定端子有三个：a线接在仪表上接传感器的一个固定的端子.b和c接在仪表上的另外两个固定端子，b和c线的位置可以互换，但都得接上，。

如果中间接有加长线，三条导线的规格和长度要相同。

热电阻的3线和4线接法：是采用2线、3线、4线，主要由使（选）用的二次仪表来决定。

一般显示仪表提供三线接法，pt100一端出一颗线，另一端出两颗线，都接仪表，仪表内部通过桥抵消导线电阻。

一般plc为四线，每端出两颗线，两颗接plc输出恒流源，plc通过另两颗测量pt100上的电压，也是为了抵消导线电阻，四线精确度最高，三线也可以，两线最低，具体用法要考虑精度要求和成本。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如何正确连接并使用电子电路中的温度传感器电子电路中的温度传感器在现代科技领域具有广泛的应用，它可以帮助我们实时监测和控制温度，保证电子设备的安全运行。

本文将介绍如何正确连接和使用电子电路中的温度传感器。

一、温度传感器的种类和特点温度传感器按照测量原理可以分为热敏电阻、热电偶、热敏电容和半导体传感器等四种类型。

其中，半导体传感器由于其小巧、灵敏和可靠等特点，在电子电路中被广泛采用。

二、连接电路中的温度传感器在连接电路中的温度传感器时，需要注意以下几点：1. 选择适当的连接线：需要使用与温度传感器匹配的连接线缆，确保传感器与其它电子元器件的稳定连接。

2. 良好的接地：为了减小电路中的噪声，需要将传感器的接地引脚与其他接地点相连，确保电路的稳定性。

3. 实时监测温度：可以通过将温度传感器连接到微控制器或模拟电路的输入端，实时获取温度数值，并进行相应的处理。

4. 防止热量干扰：传感器的精度会受到外部热量的影响，因此需要避免将传感器暴露在高热源附近或直接阳光照射下。

三、使用电路中的温度传感器在使用电路中的温度传感器时，可以根据实际需求进行以下操作：1. 温度报警：可以通过设置温度上下限，当温度超出设定范围时，通过连接警报器或继电器实现温度报警功能。

2. 温度控制：可以通过微控制器或专用的温度控制芯片，根据温度传感器的反馈信号，控制风扇、加热器等设备的开关，实现温度的自动控制。

3. 数据记录和分析：可以通过将温度传感器连接到数据采集卡或单片机等设备，实时采集并记录温度数据，利用软件进行数据分析和处理。

四、温度传感器的注意事项在连接和使用电路中的温度传感器时，需要注意以下几点：1. 选择合适的传感器：根据具体应用需求选择合适的温度传感器，确保其测量范围、精度和响应时间等参数符合要求。

2. 温度传感器的校准：由于传感器的精度会随着时间和使用条件而发生变化，需要定期进行校准，以保证测量结果的准确性。

3. 防静电措施：在连接和处理温度传感器时，需要采取防静电措施，避免静电对传感器的损害。

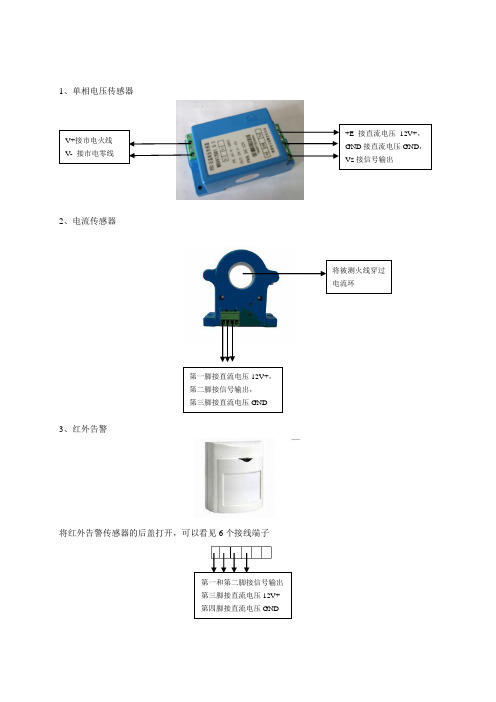

1、单相电压传感器
2、电流传感器
3、红外告警
将红外告警传感器的后盖打开，可以看见6
个接线端子
4、门磁
门磁有3个接线端子
5、三相电压传感器
6、温湿度传感器
将温湿度的后盖打开，里面有四个接线端子
7、烟感传感器
烟雾传感器本身引出5种颜色的线，红色接直流电压+12V ，黑色接直流电压GND ，蓝色和绿色接信号输出
8、直流电压传感器
9、电池表面温度传感器
电池表面温度传感器带温度传感器的一端固定在蓄电池负极，另一端有3根线，其中红色接直流电压+12V ，黄色接直流电压GND ，黑色接信号输出
10、声光报警讯响器、警号连接器 声光报警讯响器与警号连接器连接图：
警号连接器与PC 通过串口连接，警号连接器DB9插头2脚连接到PC 机上DB9 插头的2 脚，警号连接器DB9插头3脚连接到PC 机上DB9 插头的3 脚，警号连接器DB9插头5脚连接到PC 机上DB9 插头的5 脚
11、水浸传感器
12、IGUARD 门禁系统
1、GND GND
2、12+ POWER
3、常开 NO
4、公共端 COM
5、常闭 NC
6、门磁 DOOR STRIKE SENSER （十秒不关门告警）
7、门磁 DOOR STRIKE SENSER （十秒不关门告警）
8、预留 RESERVED （接出门按钮）
9、预留 RESERVED （接出门按钮） 10、外接报警 ALARM 11、外接报警 ALARM 12、（插头） 遥控门锁控制器。

扩展资料：
应用领域：
温度传感器是最早开发，应用最广的一类传感器。

温度传感器的市场份额大大超过了其他的传感器。

从17世纪初人们开始利用温度进行测量。

在半导体技术的支持下，本世纪相继开发了半导体热电偶传感器、PN结温度传感器和集成温度传感器。

两种不同材质的导体，如在某点互相连接在一起，对这个连接点加热，在它们不加热的部位就会出现电位差。

这个电位差的数值与不加热部位测量点的温度有关，和这两种导体的材质有关。

这种现象可以在很宽的温度范围内出现，如果精确测量这个电位差，再测出不加热部位的环境温度，就可以准确知道加热点的温度。

由于它必须有两种不同材质的导体，所以称之为“热电偶”。

不同材质做出的热电偶使用于不同的温度范围，它们的灵敏度也各不相同。

热电偶传感器有自己的优点和缺陷，它灵敏度比较低，容易受到环境干扰信号的影响，也容易受到前置放大器温度漂移的影响，因此不适合测量微小的温度变化。

由于热电偶温度传感器的灵敏度与材料的粗细无关。

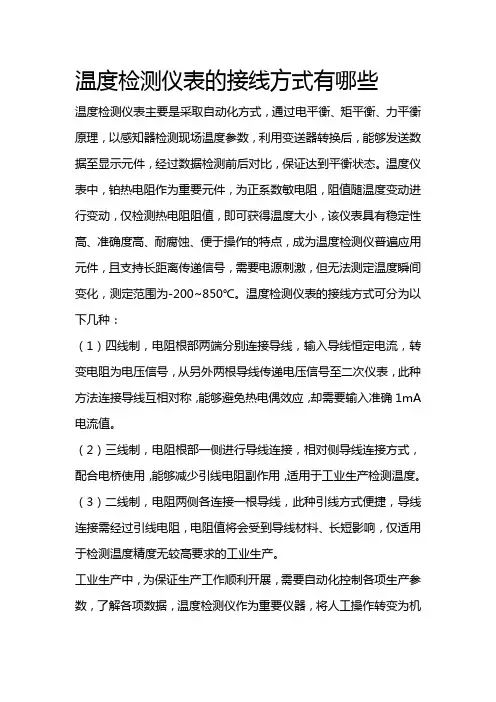

温度检测仪表的接线方式有哪些
温度检测仪表主要是采取自动化方式，通过电平衡、矩平衡、力平衡原理，以感知器检测现场温度参数，利用变送器转换后，能够发送数据至显示元件，经过数据检测前后对比，保证达到平衡状态。

温度仪表中，铂热电阻作为重要元件，为正系数敏电阻，阻值随温度变动进行变动，仅检测热电阻阻值，即可获得温度大小，该仪表具有稳定性高、准确度高、耐腐蚀、便于操作的特点，成为温度检测仪普遍应用元件，且支持长距离传递信号，需要电源刺激，但无法测定温度瞬间变化，测定范围为-200~850℃。

温度检测仪表的接线方式可分为以下几种：
（1）四线制，电阻根部两端分别连接导线，输入导线恒定电流，转变电阻为电压信号，从另外两根导线传递电压信号至二次仪表，此种方法连接导线互相对称，能够避免热电偶效应，却需要输入准确1mA 电流值。

（2）三线制，电阻根部一侧进行导线连接，相对侧导线连接方式，配合电桥使用，能够减少引线电阻副作用，适用于工业生产检测温度。

（3）二线制，电阻两侧各连接一根导线，此种引线方式便捷，导线连接需经过引线电阻，电阻值将会受到导线材料、长短影响，仅适用于检测温度精度无较高要求的工业生产。

工业生产中，为保证生产工作顺利开展，需要自动化控制各项生产参数，了解各项数据，温度检测仪作为重要仪器，将人工操作转变为机
械操作，解放人力生产，从而提高检测效率。

传感器接线方法和图解传感器是一种能够感知环境并将感知到的信息转化为可用信号的装置，它在各种自动化控制系统中起着至关重要的作用。

而传感器的接线方法则是使用传感器时需要掌握的重要知识之一。

接下来，我们将详细介绍传感器接线方法，并附上图解，希望能对您有所帮助。

1. 了解传感器类型。

在进行传感器接线时，首先需要了解所使用的传感器类型。

常见的传感器类型包括温度传感器、压力传感器、光电传感器等。

不同类型的传感器在接线方法上可能会有所不同，因此在进行接线前需要对传感器的类型有所了解。

2. 接线前的准备工作。

在进行传感器接线前，需要做好一些准备工作。

首先，需要检查传感器的规格参数和接线要求，确保了解传感器的工作电压、输出信号类型等信息。

其次，需要准备好接线所需的工具和材料，确保接线过程顺利进行。

3. 接线方法。

接线方法主要包括电源接线、信号接线和地线接线。

在进行接线时，需要根据传感器的规格参数和接线要求，正确连接传感器的电源、信号和地线。

在接线过程中，需要注意接线的稳固性和接触的可靠性，确保传感器能够正常工作。

4. 接线图解。

为了更直观地展示传感器的接线方法，下面我们提供一些常见传感器的接线图解，希望能够帮助您更好地理解传感器的接线方法。

（图解内容，以温度传感器为例，展示电源接线、信号接线和地线接线的具体方法和步骤，配以文字说明，帮助读者更好地理解传感器的接线方法。

）。

5. 注意事项。

在进行传感器接线时，需要注意一些事项。

首先，要确保接线过程中电源已经断开，以免发生触电事故。

其次，需要严格按照传感器的接线要求进行接线，避免接线错误导致传感器损坏或工作异常。

最后，接线完成后需要进行接线测试，确保传感器能够正常工作。

通过以上介绍，相信您已经对传感器的接线方法有了更深入的了解。

在使用传感器时，正确的接线方法不仅能够保证传感器的正常工作，还能够提高系统的稳定性和可靠性。

希望本文对您有所帮助，谢谢阅读！。

常见温控仪的接线法接温控仪，无非是四样东西-电源，温度传感器，温控仪，还有控制器。

每个温控仪表上都有一张接线图。

都会有图表注明该接什么东西。

下面我就按照下图来简单的介绍一下如何接线。

一、如果你使用的是热电偶的传感器，那么你就接1和2两个端子，1负2正。

如果你接的是热电阻的话，那么一般红色的一端接在3号端子上，其余两个接在1和2上。

15和13用根导线连起来，12接在接触器上，接触器的另一段接在16上，组成一个回路。

15和16是接交流电源。

9和10是接报警，接线是要注意要和电源串联在一起！二、123一般接传感器线。

4空白。

567为一组接点，6是公共点。

高总低为一组接点，总是公共点。

高和总是NC。

低和总是NO。

地为仪表接地，中为零线，相为相线。

（交流220V电源）实际内部的地线是悬空的，不用接线。

接触器的A2接零线，A1接温控器的NO，温控器的com接火线。

火线零线进温控器的相、中。

仪表前方有2个调整盘，中间有个拨钮。

调整盘为一个高一个低，两个盘高的对应后面的567，低的对应后面的高总低。

实际温度对应设定温度变化时，接点随之变化。

（一）温控器分不同厂家不同系列不同型号的，不能机械照搬，同样温控器又分接不同探头，可对应温控器查阅温控器的说明书，或者在温控器上的仪表说明中会有标记，说明该温控器使用何种探头。

探头不分常开常闭，其实都是电阻性质，分不同材质的，分不同温度控制。

温控器的接线主要有三种：热电偶接线，输出接线或叫控制接线，温度补偿电阻接线，输出分电压输出，电流输出，开关量输出等，控制接线可有一组或两组或三组区分。

探头也叫热电偶或温度传感器。

123接热电阻（3线制）23接热电偶中接零，相接火（220V）高，总，低就是控制触点了，如果要外接220V继电器扩流，总接相，低接继电器一端。

继点器另一端接到中上。

别忘了将低和中断开（默认是短接的好像）温控表-温度控制仪是如何接线传感器接入是热电偶控制信号输出是控制继电器至少三组：1、电源接入：220V，或380V2、传感器接入（如，热电偶）3、控制信号输出（如控制继电器、PLC等）以上，都要看原来温控仪器的说明书，接错了，会烧坏设备的。

温度传感器的安装使用方法简介温度传感器是一种可以测量周围环境温度的设备。

它可以在很多领域中应用，比如气象、农业、医疗等。

本文将介绍温度传感器的安装使用方法，帮助大家更好地理解和应用这一设备。

安装安装温度传感器需要考虑以下几个方面：1. 安装位置温度传感器的安装位置很关键。

一般来说，需要将传感器安装在离开热源较远的地方，且避免其他可能干扰传感器的因素。

比如，不能将传感器安装在漏风处或者临近暖气片的位置。

另外，在选择传感器安装位置时，也需要考虑传感器的最佳工作温度范围，确保传感器在正常工作范围内。

2. 固定方式传感器的固定方式也很重要。

对于室内使用的传感器，可以使用双面胶等方式将传感器固定在墙壁或者其他平滑表面上。

对于室外使用的传感器，可以使用安装支架将传感器固定在合适位置。

需要注意的是，固定方式要稳固可靠，保证传感器能够稳定运行。

3. 连接方式温度传感器的连接方式有多种。

常见的连接方式有有线和无线两种。

有线连接方式通常需要将传感器与数据采集器等设备通过线缆连接，较为复杂，但也更加可靠。

无线连接方式则使用无线传输技术，可以让传感器和采集设备之间无需连接线，提高使用的灵活性。

需要根据具体的需求，选择合适的连接方式。

使用使用温度传感器前，需要保证传感器已经正确连接，并且处于正常工作状态。

下面是温度传感器的使用步骤：1. 收集数据传感器可以按照一定的时间间隔自动采集周围环境温度数据，也可以手动触发采集。

如果是手动采集，需要通过数据采集设备等方式将采集到的数据传输到计算机或者其他设备中。

2. 处理和分析数据采集到的温度数据需要进行处理和分析。

通常可以使用专门的温度检测软件，对数据进行整理和分析，然后进一步可视化。

这样可以更方便的观察数据，发现并解决问题。

3. 保养和维护温度传感器需要定期保养和维护，以确保传感器正常工作。

保养和维护的具体内容包括：•定期清洁传感器表面；•更换老化或损坏的元器件；•校准传感器测量数据等。
