最新射频天馈系统及安装

iSiteC ODU3601C CDMA软基站安装手册目录目录第3章射频天馈系统的安装...................................................................................................3-13.1 安装流程图........................................................................................................................3-13.2 安装天线附件.....................................................................................................................3-23.2.1 安装全向天线附件...................................................................................................3-23.2.2 安装定向天线附件...................................................................................................3-33.3 安装接地排........................................................................................................................3-53.4 安装天线支架.....................................................................................................................3-73.4.1 安装铁塔平台天线支架...........................................................................................3-73.4.2 安装屋顶天线支架...................................................................................................3-93.5 安装天线..........................................................................................................................3-143.5.1 天线概述...............................................................................................................3-143.5.2 天线吊装...............................................................................................................3-143.5.3 安装全向天线........................................................................................................3-153.5.4 安装定向天线........................................................................................................3-173.6 安装馈线密封窗...............................................................................................................3-213.6.1 馈线密封窗概述....................................................................................................3-213.6.2 安装馈线密封窗....................................................................................................3-223.7 安装馈线..........................................................................................................................3-233.7.1 切割馈线...............................................................................................................3-233.7.2 馈线吊装...............................................................................................................3-243.7.3 馈线布放...............................................................................................................3-253.7.4 馈线标签...............................................................................................................3-263.7.5 馈线接地...............................................................................................................3-263.7.6 馈线入室...............................................................................................................3-283.7.7 馈线与ODU3601C的连接...................................................................................3-293.8 天馈系统测试...................................................................................................................3-29第3章射频天馈系统的安装ODU3601C为软基站，其天馈系统仅有射频天馈部分，不包括卫星同步天馈部分，这一点与其它基站产品（cBTS3612、cBTS3606、cBTS3601C）不同。

天馈系统安装标准施工模型V1.0 （铁塔型安装场景）HUAWEI TECHNOLOGIES Co., Ltd.2安装工具一字螺丝刀十字螺丝刀活动扳手斜口钳卷尺剪线钳美工刀钢锯梯子指南针长皮尺馈线刀定滑轮色环胶带绝缘胶带防水胶带套筒扳手老虎钳倾角仪驻波比测试仪3天馈系统安装流程开始结束00:00－00:10组装天线00:25－00:55吊装天线00:55－01:45安装天线00:55－01:45制作馈线接头/ 粘贴色环02:15－02:45安装馈线固定夹01:45－02:15吊装馈线02:45－05:25安装室外馈线和馈线接地05:25－05:45馈线入室05:45－06:25安装室内馈线和跳线06:25－06:40天馈系统安装检查1.本手册以在约40米高的铁塔上安装3副定向天线（有主分集且采用定长跳线）、馈线长度为40米的天馈系统为例介绍安装过程。

2.安装天馈系统需4名安装人员，其中2人具有铁塔登高资格。

00:10－00:25连接天线侧跳线/ 粘贴色环02:15－02:45连接馈线至天线侧跳线天馈系统标准施工模型41 组装天线安装人员A\B\C\D 10分钟1.此处以华为公司的800MHz定向天线为例介绍安装过程，其他天线的安装可参考厂家的说明书。

2.组装3副天线的过程在地面上完成。

a组装支架b安装支架至天线安装上支架安装下支架完成后效果图56缠绕三层防水胶带缠绕三层绝缘胶带绑扎线扣1.缠绕胶带时，须保证上一层胶带覆盖下一层的50%以上。

2.缠绕防水胶带时，均匀拉伸防水胶带，使其宽度为原宽度的1/2后再缠绕。

每缠一层都要拉紧压实。

2 连接天线侧跳线安装人员A\B\C\D 15分钟a连接跳线至天线1.使用6根定长跳线。

2.（可选）若现场无定长跳线，则需裁剪合适长度的跳线，并在跳线两端制作DIN 公型接头。

b粘贴色环c密封接头1.缠绕色环应方向一致，不能错位，每道缠绕2～3层，相邻两道色环间距为10mm ～15mm 。

目录第8章天馈系统的安装...........................................................................................................8-18.1 概述....................................................................................................................................8-18.1.1 基站天馈系统结构....................................................................................................8-18.1.2 基站天馈系统安装流程............................................................................................8-48.2 安装准备.............................................................................................................................8-68.2.1 检测天馈设备...........................................................................................................8-68.2.2 制作接头..................................................................................................................8-78.2.3 组装天线..................................................................................................................8-88.3 安装接地排.......................................................................................................................8-128.4 天线在铁塔平台的安装.....................................................................................................8-138.4.1 吊装天线及其他物品..............................................................................................8-138.4.2 安装全向天线.........................................................................................................8-148.4.3 安装定向天线.........................................................................................................8-198.5 天线在屋顶的安装............................................................................................................8-248.5.1 搬运（吊装）天线及其他物品...............................................................................8-248.5.2 安装屋顶天线支架..................................................................................................8-248.5.3 安装全向天线.........................................................................................................8-298.5.4 安装定向天线.........................................................................................................8-328.6 安装塔顶放大器................................................................................................................8-358.6.1 概述.......................................................................................................................8-358.6.2 安装塔放................................................................................................................8-368.6.3 安装天线到塔放的跳线..........................................................................................8-388.7 安装馈线密封窗................................................................................................................8-398.8 安装馈线...........................................................................................................................8-418.8.1 切割馈线及粘贴临时标签.......................................................................................8-428.8.2 吊装并固定馈线.....................................................................................................8-448.8.3 安装天线到馈线的跳线..........................................................................................8-468.8.4 安装塔放到馈线的跳线（有塔放时）.....................................................................8-488.8.5 布放和固定馈线.....................................................................................................8-498.8.6 馈线接地处理.........................................................................................................8-548.8.7 馈线入室................................................................................................................8-608.8.8 安装天馈避雷器.....................................................................................................8-628.8.9 安装天馈避雷器接地排..........................................................................................8-638.8.10 安装室内跳线.......................................................................................................8-658.8.11 测试天馈系统.......................................................................................................8-668.9 接头及馈线密封窗的防水密封处理...................................................................................8-67第8章天馈系统的安装8.1 概述基站天馈系统的安装包括天线的安装、跳线的连接、馈线的布放以及天馈避雷系统的安装等。

天馈系统及设备安装规范1．室外天线及馈线或GPS天线跳线，安装位置与设计图纸相符，误差应≤±2°。

2．天线连接牢固，所有螺丝都应用平堑加弹堑，并检查天线支架及走线架安装牢固。

3．天线及配件、主馈线以及GPS天线跳线相互连接正确牢固。

天线前方水平距离400m 内，要没有障碍物。

4．所有天线应该在避雷针45度保护范围内。

5．同一扇区天线应安装在同一水平面上，误差不大于1米。

6．全向天线垂直放置，且护套顶端应与支架齐平或略高出支架，定向天线方位角误差不大于3度，下倾角误差不大于0.5度。

所有天线应离开塔体1—2米。

7．若为单极化天线，同一扇区两天线方位角误差应小于1度，水平距离大于4米，垂直距离小于2米。

不同扇区的天线水平距离应该大于1米。

8．GPS天线与其它TX天线在水平及垂直方向应至少保持3米间距，基站天线与GSM天线间距应符合设计文件要求。

9．GPS天线按规范垂直安装，并且在水平45°以上无遮档，处于北半球基站的GPS天线应与铁塔朝南一面保持3度以上的夹角，保证GPS至少与4颗卫星无遮档直线连接。

10．主馈线应按分层分扇区原则整齐排列，无交叉无扭曲，表皮无损伤，弯曲半径小于馈线半径的20倍。

11．GPS跳线长度若超过103米时，应安装放大器，放大器应离天线10米左右，跳线表面无破损扭曲。

12：主馈线用馈线夹固定，且固定夹间距均匀（每隔1米左右一个），方向一致，GPS 跳线用扎带或馈线夹固定，间隔均匀。

13．所有室外跳线均应做防水处理。

14．主馈线进窗后应保持0.5M以上的垂直，室内避雷架应距馈窗1M—1.5M。

15．主馈线进窗前应做防水弯，并且在结束后馈线窗应做防水处理。

16．机柜顶处测试驻波比应小于1.5。

17．主馈线自塔顶到机房应有三处接地点（离开塔上平台1米内；离开塔底走线架前1米内；进馈窗前1米内），连接牢固，做防水处理。

对于无塔情况，同样采取三级接地点。

三点接地时，每两根馈线必须在同一孔正反两面，加上弹簧垫圈接地，也即每个接地点要打3个孔孔距要大于20MM。

天馈系统的安装流程天馈系统是一种专门用于信号传输的无线电通信设备。

它由一对天线组成，一端放置在信号源处，另一端放置在接收设备附近。

天馈系统的安装流程包括选址、天线安装、中继器连接和调试等步骤。

以下是天馈系统安装流程的详细介绍：第一步：选址在安装天馈系统之前，需要根据实际需求选择合适的位置进行天线和中继器的安装。

选址时需要考虑信号源的位置、接收设备的位置和周围环境等因素。

通常情况下，信号源和接收设备之间的距离越近，天馈系统的传输效果就越好。

同时，选址时要避开遮挡物，确保无障碍的信号传输。

第二步：天线安装选址完成后，开始进行天线的安装。

首先确定天线的安装位置，并使用专业工具将天线固定在合适的位置上。

天线应该直立放置，并且与地面保持一定的距离，以避免地面对信号的干扰。

如果需要，可以使用支架或塔架来提高天线的高度，以获得更好的信号覆盖范围。

第三步：中继器连接安装好天线后，需要将天线与中继器进行连接。

首先将信号源与天线之间的信号线连接到中继器的发射端口上。

然后，将中继器的接收端口连接到接收设备上，确保连接牢固可靠。

在连接过程中，要注意将天线线缆与其他电源线、信号线等进行分隔，以防止信号干扰。

第四步：调试完成天线和中继器的连接后，需要对天馈系统进行调试。

首先，打开信号源和接收设备，检查系统是否能正常工作。

然后，使用专业的测试设备对信号进行检测和分析，确保信号传输的稳定和可靠。

如果发现信号强度较弱或存在其他问题，可以调整天线的位置、方向或高度等参数，以获得最佳的信号质量。

第五步：系统优化在调试完成后，还可以对天馈系统进行进一步的优化。

例如，可以根据实际需求调整天线的方向和角度，以最大限度地提高信号的传输效果。

同时，还可以对系统的设备进行合理的布局和管理，以降低信号干扰和损失。

在实际使用中，可以根据实际情况对天馈系统进行监测和维护，保持其正常运行。

综上所述，天馈系统的安装流程包括选址、天线安装、中继器连接和调试等步骤。

天馈系统安装介绍天馈系统天馈安装主要包括：1、天线的安装；2、馈线的室外布放；3、馈线的接头制作；4、馈线入室、与避雷器连接；5、室内跳线制作与布放、绑扎；6、天线与馈线的跳线连接；7、馈线接地夹安装；8、接头的密封处理；一、工程准备在天馈系统设备的信息系统装上开始之前，先进行工作准备，该步骤中主要基本完成：安装人员的准备装上和对安装环境的检查、安全防护措施的落实等。

1、安装人员准备安装人员应该保有丰富的配备天馈施工经验，或经培训并获得认证的人员。

对于高空作业人员应拥有相关相关人员的认证资格证明。

2、安全措施检查A 、天馈室外施工尽可能尽可能安排在晴朗无强风的夜里进行，为保证施工质量避免在雨雪和夜间进行施工，为保证施工人员生命安全，在雷雨天不容许采取进行天馈施工；B 、塔上作业人员必须使用安全保险带，天馈施工人员必须头戴安全帽，安装队配备应急药包。

塔上人员一律不许穿宽松衣服及易打滑的鞋，并随身携带简单创伤包扎品（如创可贴等）；C 、竖立明显标记以提醒施工无关人员远离施工现场。

塔上使用的所有可能处理造成塔下人员伤害的器具必须做做安全滑落。

对倘不使用的工具、金属安装件等装入工具袋，工具袋随用随封口。

D 、上塔时应让佩带工具的人员后上，而下塔时应载运让携带工具的人员再来下，防止工具等物脱落作人。

E 、对天线支撑架的牢固地程序进行检查，能否独自承担天线的安装操作。

二、天馈各部分安装介绍（加以下面按照工程安装先后顺序对各安装部分加以介绍） 1、接头制作在整天个馈的安装关键步骤中，接头制作一项是一项非学重要的在工作中，操作的规范性与正确性，将直接影响到天馈系统的工作性能，接头制作参照配套的接着制作说明书进行。

跳线接头（7/16N头）制作（7/16丁头与7/16N头制作相同）取出说明书、熟悉接头制作流程将接头制作专用工具准备妥当根据工程施工图纸截取适当长度的跳线用快割切线器在离接头7毫米处去除外导体（切割面要保持平整）在离接头28毫米处，用安全刀切去电缆外皮用安全刀小心去掉泡沫塑料和黏贴剂（不要损坏内导体）用锉刀或尖嘴钳，削内心导体，用刷子拔除剩余残渣套上塑料密封圈，在塑料密封圈内涂油质先用手将手紧固螺母拧到电缆上为，再用扳手拧紧，直到电缆塑料熔融直到涨平为止安装接头冒，两个扳手操作，紧固螺母上扳手不动，拧动接头冒用万用表，测量接着情况，如图：用电吹风加热热缩套管：对所做接头最后测试，合格后放可破土动工。

天馈线系统安装程序和规范1天馈线安装位置的质量要求为了使基站内外设备布局合理、美观，有必要在新建基站对将要安装的设备和未来的增网、扩容作整体通盘安排，先进场安装的要给后续进场的留下位置和方便。

2天馈线的组装吊挂质量要求2.1天线组装天线组装时应在比较平坦的地方，应在地面上铺上包装盒纸，勿使天线外表面受到损伤和污染；应使用专用安装附件按生产厂家安装说明书安装牢固，螺丝不能缺少或松动；1/2室外跳线应先行与天线接好并作好防水包裹绑扎。

2.2馈线的量裁馈线的量裁应按照节约的原则，先量后裁。

馈线的允许余量为不超过5％。

2.3馈线头制作馈线头应在塔下制作，一般情况下，制作馈线头必须使用专用馈线刀，按馈线头厂家规定的规范步骤进行。

切割外皮时不能划伤馈线外导体，馈线的内芯不得留有任何遗留物，如碎屑，灰尘、雨水、汗滴等，切割制作过程至头子装上前应使馈线头部向下，上头前应用专用清洁毛刷除去杂物，用刀具去毛刺；应尽可能防止脏手接触外内导体，不能忘掉密封橡皮圈。

天线与1/2跳线的连接、7/8馈线头与避雷器的接头连接必须紧固不松动、无划伤、不露铜。

2.4天馈线的吊挂要用专用电缆盘支架、滑轮、绳索等设备。

捆绑天馈线的绳索要牢靠，吊装时要用小绳控制，不能让天馈线碰触地面、塔体或墙体以免磨损，馈线裁割后应及时用塑料布袋包封，不能让杂物进入内腔；吊装中两头都应做好标记。

3天馈线安装质量要求1天线的安装天线的数量、规格、型号和安装位置路由应符合工程设计要求（特别应检查天线是否有内置倾角及波束宽度、增益等指标）。

1．天线安装位置天线安装位置应符合工程设计,六根天线在塔上的排位顺序为:正北:1扇区,左边接TRX1;右边接RX1;2、3扇区类推；双极化天线＋45°接TRX，-45°接RX。

天线应符合水平和垂直度隔离度要求。

2．CDMA800天线系统分离度要求(记为“分离度4132”)CDMA800天线系统水平分离度的要求如下：对于单极化天线，同一扇区分集接收天线水平分离度应大于4.0米；对于所有天线，同一平台不同扇区内天线水平分离度大于1.0米。

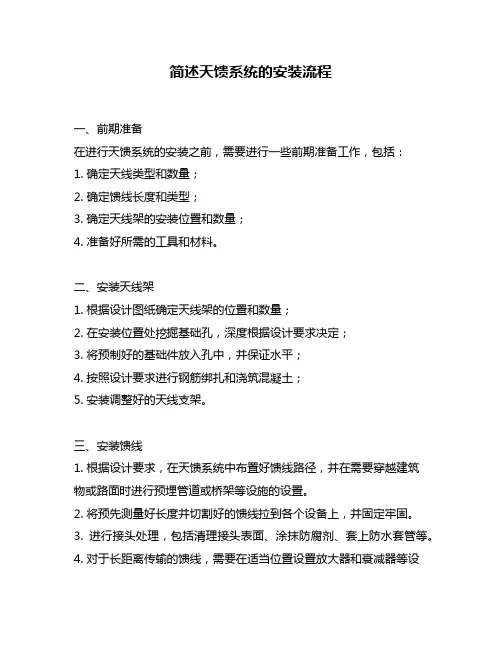

简述天馈系统的安装流程一、前期准备在进行天馈系统的安装之前，需要进行一些前期准备工作，包括：1. 确定天线类型和数量；2. 确定馈线长度和类型；3. 确定天线架的安装位置和数量；4. 准备好所需的工具和材料。

二、安装天线架1. 根据设计图纸确定天线架的位置和数量；2. 在安装位置处挖掘基础孔，深度根据设计要求决定；3. 将预制好的基础件放入孔中，并保证水平；4. 按照设计要求进行钢筋绑扎和浇筑混凝土；5. 安装调整好的天线支架。

三、安装馈线1. 根据设计要求，在天馈系统中布置好馈线路径，并在需要穿越建筑物或路面时进行预埋管道或桥架等设施的设置。

2. 将预先测量好长度并切割好的馈线拉到各个设备上，并固定牢固。

3. 进行接头处理，包括清理接头表面、涂抹防腐剂、套上防水套管等。

4. 对于长距离传输的馈线，需要在适当位置设置放大器和衰减器等设备。

四、安装天线1. 根据设计要求，在天馈系统中布置好天线位置，确保天线方位和高度符合要求。

2. 按照天线的安装说明进行组装，包括安装反射器、驱动器、支架等部件。

3. 安装调整好的天线。

五、调试和测试1. 进行馈线的开路和短路测试，以确保馈线质量良好。

2. 对于长距离传输的馈线，需要进行衰减测试，以确定是否需要增加放大器或衰减器等设备。

3. 调整天线方向和高度，并进行信号接收测试，以确定信号质量是否符合要求。

六、验收和维护1. 进行系统验收，并对系统进行记录；2. 建立完善的维护制度，并定期对系统进行检查和维护；3. 对于发现的问题及时处理，并记录在维护报告中。

七、总结通过以上步骤，我们完成了一套完整的天馈系统安装。

在实际操作中，还需要根据具体情况进行调整和处理。

因此，在安装过程中需要注意安全问题，并且对于每一个步骤都需要认真执行。

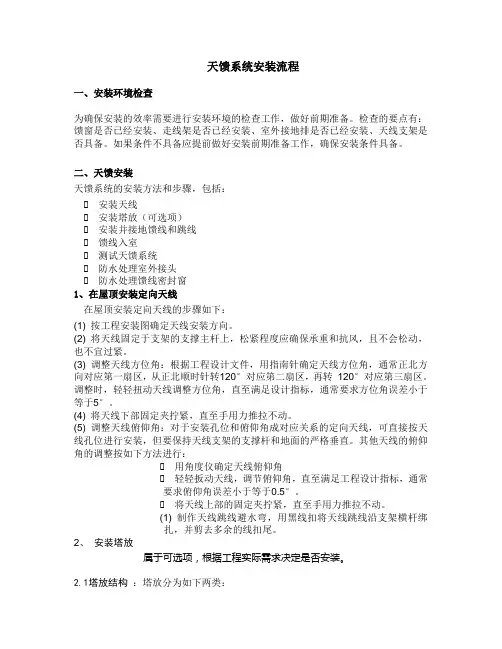

天馈系统安装流程一、安装环境检查为确保安装的效率需要进行安装环境的检查工作，做好前期准备。

检查的要点有：馈窗是否已经安装、走线架是否已经安装、室外接地排是否已经安装、天线支架是否具备。

如果条件不具备应提前做好安装前期准备工作，确保安装条件具备。

二、天馈安装天馈系统的安装方法和步骤，包括：安装天线安装塔放（可选项）安装并接地馈线和跳线馈线入室测试天馈系统防水处理室外接头防水处理馈线密封窗1、在屋顶安装定向天线在屋顶安装定向天线的步骤如下：(1) 按工程安装图确定天线安装方向。

(2) 将天线固定于支架的支撑主杆上，松紧程度应确保承重和抗风，且不会松动，也不宜过紧。

(3) 调整天线方位角：根据工程设计文件，用指南针确定天线方位角，通常正北方向对应第一扇区，从正北顺时针转120°对应第二扇区，再转120°对应第三扇区。

调整时，轻轻扭动天线调整方位角，直至满足设计指标，通常要求方位角误差小于等于5°。

(4) 将天线下部固定夹拧紧，直至手用力推拉不动。

(5) 调整天线俯仰角：对于安装孔位和俯仰角成对应关系的定向天线，可直接按天线孔位进行安装，但要保持天线支架的支撑杆和地面的严格垂直。

其他天线的俯仰角的调整按如下方法进行：用角度仪确定天线俯仰角轻轻扳动天线，调节俯仰角，直至满足工程设计指标，通常要求俯仰角误差小于等于0.5°。

将天线上部的固定夹拧紧，直至手用力推拉不动。

(1) 制作天线跳线避水弯，用黑线扣将天线跳线沿支架横杆绑扎，并剪去多余的线扣尾。

2、安装塔放属于可选项，根据工程实际需求决定是否安装。

2.1塔放结构：塔放分为如下两类：单塔放：主要用于全向基站和使用单极化天线的定向基站。

双塔放：主要用于使用双极化天线的基站。

塔放接口介绍如下表所示。

表1 塔放接口介绍2.2 安装要求安装塔放时应满足如下要求：塔放应安装在离天线较近的地方。

在铁塔上安装时，塔放应安装在铁塔平台的护栏上。

天馈系统的安装（天线的安装）天馈系统图这里说的是我个人认为部分重要的天线跟RRU的接线方式及安装规范。

如果有不一样的想法或者想了解其他方面的，可以在评论区评论，我尽力。

天线类型全向天线分集距离对于450 MHz系统，要求≥8 m；对于800 MHz系统，要求≥4.5 m；对于1900 MHz系统，要求≥3.5 m。

对于800 MHz系统，分集距离≥3.5 m；对于1900 GHz系统，分集距离≥1.5 m；对于450 MHz系统，分集距离≥6.7 m。

同一基站不同扇区的两副相邻定向天线的水平隔离距离≥0.8 m三点接地1）通常每根主馈线应至少三处安装馈线接地卡，位置分别为：在铁塔平台处，主馈线离开铁塔至室外走线架处，主馈线入室之前。

当主馈线长度超过60 m时，还应在主馈线中间增加馈线接地卡，一般为平均20 m安装一处。

（2）在楼顶安装的天馈系统、天线支架、新装走线架均需焊接到建筑物避雷网上。

馈线也需有三处接地，位置分别为：馈线离开天线抱杆处，馈线离开楼顶处，馈线进入机房处。

（3）主馈线从楼顶沿墙入室时，网络运营商所做的室外走线梯必须接地。

1）当主馈线>80m，选用5/4”馈线2）当 20m<><80m,选用7>80m,选用7>3）当主馈线<20m,直接选用1>20m,直接选用1>馈线窗固定在室外一侧的墙上，馈线窗上凸起的馈线孔朝向室外。

防水弯：（1）馈线从室外进入机房前，如果馈线高于馈线窗下沿，必须在室外馈线窗处做一防水弯，每根馈线做防水弯后的的最低点必须低于馈线窗下沿10 cm～15 cm；（2）馈线进机房前，如果馈线低于馈线窗下沿，则不需要做防水弯。

避雷避雷器安装（1)使避雷器、避雷接地铜条和走线架绝缘。

（2)避雷器和避雷接地铜条之间用16 mm2黄绿色阻燃多股导线连接，其中在避雷器侧需做铜鼻子；（3)避雷接地铜条和室外接地铜排之间用35 mm2黄绿色阻燃多股导线连接，其中在室外接地铜排侧需做铜鼻子。

天馈系统的安装流程图天馈系统的安装流程一、天馈系统安装前的准备1、基站环境的检查2、货物的检查3、工具的准备4、人员准备二、天线的组装与安装1、天线的组装2、天线的安装三、馈线布放1、馈线卡安装2、馈线头制作3、馈线布放4、进馈窗5、接地制作6、防水制作四、自检一、天馈系统安装前的准备1、基站环境的检查在天馈系统安装前，需先就基站的环境进行检查，也就是对施工环境的检查。

1.1 铁塔、抱杆、增高架的检查检查铁塔平台上、增高架上是否具有天馈安装的抱杆，检查抱杆是否固定牢靠。

1.2 走线架的检查检查室外走线架是否安装，是否符合要求。

1.3 馈窗的检查检查馈窗是否有足够的馈线穿线孔供馈线布放使用。

1.4 室馈线走线位置的检查检查室走线架机柜位置，以确定每个扇区的馈线线序。

1.5 安全检查检查馈窗入线后是否有障碍物。

1.6 确定馈线的长度馈线的长度以实际长度多预留3%为宜。

2、货物的检查2.1 天线的检查打开天线外包装，检查天线表面有无裂缝，接头有无撞坏的痕迹等。

若有损伤，应更换天线。

2.2 馈线的检查检查馈线是否在运输有划伤、变形，若有损伤、变形，应更换馈线。

2.3 附件的检查检查馈线头、馈线卡是否足够、是否有损坏，1/2跳线是否足够、是否有破损，胶泥、胶带、扎带是否足够使用。

3、工具的准备滑轮、大绳、罗盘、角度仪、馈线刀、钢锯、32开口扳、13开口扳、大、小开口扳、安全带、安全帽、斜口钳、壁纸刀、六方、平挫、工具包。

4、人员的准备人员不许穿宽松衣服及易打滑的鞋；天馈安装现场所有人员必须头戴安全帽；高空作业人员必须佩带安全带。

二、天线的组装与安装1、天线的组装1.1 全向天线的组装(1) 装配全向天线的两个固定夹。

(2) 紧固与天线配合的部分，如图全向天线组装示意图(3) 将跳线接头与天线接头连接好并拧紧；(4) 对天线与跳线连接处的接头进行防水密封处理。

1.2 定向天线的组装定向天线的附件有：天线固定夹、俯仰角调节装置和跳线。

目录一、天支安装 (2)二、天线安装 (2)三、馈线安装 (3)四、跳线安装 (4)五、防雷接地装置的安装 (4)六、避雷器的安装 (5)七、胶泥、胶带的使用 (5)八、方位角的调整 (5)九、俯仰角的调整 (6)十、安装测试 (6)十一、安全注意事项 (6)十二、天馈线安装规范的制订依据 (7)附件、天馈系统安装工具清单 (8)天馈系统工程安装规范文件一、天支安装1.1 天支的位置应与设计相符。

1.2 天支应保证施工人员安装天线时的安全和方便。

1.3 天支安装必须垂直。

（允许误差0.5°）1.4 全向站天支到塔身的距离应大于3米。

1.5 定向站天支应符合定向天线安装距离要求。

1.6 单极化天线天支必须符合安装标准，同一扇区两个支架的水平间距必须保持在3.5m 以上，相邻的两个扇区支架之间的水间距必须保持在1.0m以上。

二、天线安装2.1 全向天线2.1.1 铁塔顶平台安装全向天线时，天线水平间距必须大于4M。

2.1.2 天线安装于铁塔塔身平台上时，天线与塔身的水平距离应大于3M2.1.3 同平台全向天线与其它天线的间距应大于2.5m。

2.1.4 上下平台全向天线的垂直距离应大于1M。

如果上平台天线为（GSM:900MHz）下平台天线为（CDMA:800MHz）时上下平台天线的垂直间距应≥5m2.1.5 天线的固定底座上平面应与天支的顶端平行。

（允许误差±5cm）2.1.6 全向天线安装时必须保证天线垂直。

（允许误差±0.5°）2.2 定向天线2.2.0 天线的空间隔离度按照如下的原则：2.2.1 同系统共站的天线a. 同扇区天线：GSM900系统水平隔离度 3.5米以上；DCS1800系统水平隔离度1.5米以上b. 不同扇区的天线:GSM900系统水平隔离度2.5米以上；DCS1800系统水平隔离度2米以上c. GSM900与DCS1800天线的水平隔离度2.5米以上。

天馈系统的安装流程一、天馈系统安装前的准备1、基站环境的检查2、货物的检查3、工具的准备4、人员准备二、天线的组装与安装1、天线的组装2、天线的安装三、馈线布放1、馈线卡安装2、馈线头制作3、馈线布放4、进馈窗5、接地制作6、防水制作四、自检一、天馈系统安装前的准备1、基站环境的检查在天馈系统安装前，需先就基站的环境进行检查，也就是对施工环境的检查。

1.1 铁塔、抱杆、增高架的检查检查铁塔平台上、增高架上是否具有天馈安装的抱杆，检查抱杆是否固定牢靠。

1.2 走线架的检查检查室外走线架是否安装，是否符合要求。

1.3 馈窗的检查检查馈窗是否有足够的馈线穿线孔供馈线布放使用。

1.4 室馈线走线位置的检查检查室走线架机柜位置，以确定每个扇区的馈线线序。

1.5 安全检查检查馈窗入线后是否有障碍物。

1.6 确定馈线的长度馈线的长度以实际长度多预留3%为宜。

2、货物的检查2.1 天线的检查打开天线外包装，检查天线表面有无裂缝，接头有无撞坏的痕迹等。

若有损伤，应更换天线。

2.2 馈线的检查检查馈线是否在运输有划伤、变形，若有损伤、变形，应更换馈线。

2.3 附件的检查检查馈线头、馈线卡是否足够、是否有损坏，1/2跳线是否足够、是否有破损，胶泥、胶带、扎带是否足够使用。

3、工具的准备滑轮、大绳、罗盘、角度仪、馈线刀、钢锯、32开口扳、13开口扳、大、小开口扳、安全带、安全帽、斜口钳、壁纸刀、六方、平挫、工具包。

4、人员的准备人员不许穿宽松衣服及易打滑的鞋；天馈安装现场所有人员必须头戴安全帽；高空作业人员必须佩带安全带。

二、天线的组装与安装1、天线的组装1.1 全向天线的组装(1) 装配全向天线的两个固定夹。

(2) 紧固与天线配合的部分，如图全向天线组装示意图(3) 将跳线接头与天线接头连接好并拧紧；(4) 对天线与跳线连接处的接头进行防水密封处理。

1.2 定向天线的组装定向天线的附件有：天线固定夹、俯仰角调节装置和跳线。
