清洗机调试

清洗机操作指引1、清洗前准备工作1.1检查水箱，打开水开关加水到规定的水位，加入7%清洗剂，15%漂洗剂，用PH试纸测试PH值，要求达到PH=9.1.2打开空气开关，检查各空气开关1.3打开清洗泵，漂洗泵下面铜放气开关，放一下空气让水进入泵内，过几分钟再拧紧铜放气开关。

（如果泵内水位不够容易烧坏泵）1.4打开电源总开关，如图1图11.5打开控制面板紧急停止开关和总停开关，如图21.6 点击屏幕中间进入操作界面，如图3图31.7 进入操作界面后，点击手动，进入图5界面，点击右下角三角符号翻页，翻到图6界面图4 图5 图61.8 点击图6清洗加热和漂洗加热，加热到60度（加热前一定要确认水箱已加满水，如果没水加热会烧坏发热器）2.物料清洗2.1 点击右下角三角按钮，进入图7界面，手动打开进料门，切换到自动状态，手动按返回按钮，放好物料后再按送按钮，送进到位后，根据物料的高度调整水平喷管比物料高出40CM 高度2.2 点击参数按钮，进入图10界面，根据物料具体情况设定清洗，回水，漂洗时间，也可设置定时加热，设定完后点击OK 按钮，2.3切换到自动状态，点击启动按钮开始清洗物料，如有报警，点击报警按钮看报警明细，如图11，当报警项目排除后，点击复位按钮，点击启动按钮开始清洗物料2.4 物料自动清洗结束后，点击返回按钮，检查清洗状况，如有部分角落没清洗到可开启高压水枪进局部清洗，清洗完后用手动高压气枪吹干。

取走物料2.5清洗结束后，手动点击送进按钮送进到位，完成一次物料清洗.3.清洗机的日常维护保养3.1 定期清洁清洗机外壳3.2 每周清洗一次过滤器，3.3 每天对过滤网进行清洗，清除磁铁上面的铁质3.3 定期清洗油污分离器拧松螺丝，移开顶盖，取出滤网进行清洗，清洗完后盖好顶盖拧松四周螺丝并向下拉，3.4 定期更换水箱的水，清洗水箱底部的沉淀物 4、排污作业4.1 打开两个排污阀4.2 开启排水泵进行排水4.34.4 加水并按比例分别加入清洗济，漂洗济接油桶排污阀。

31.Activate thesetting mode for signal volume•1 step, the Press and +1 step, Set to •Button signalsInformation signalsSet the 1 stepSet the volume**you may need toselect the function several times.2.Set thevolume for ...skippage 10Detergent for main wash,water softener, bleach, stain remover fabric softener, starchdoor handleService flap**If the active Additional functions and options buttons Press WashingCancelling the programmeProgrammes at high temperatures:–Cool washing:–Press Programme selector for switching the machine on and off and for selecting the programme. Can be turned in either direction.All buttons are sensitive and need only to be touched lightly.Press and hold the option button for an automatic run8consumption consumptionTake care not to trap items of laundry between the washing machine door and the rubber seal.Laundry with varying degrees of soilinglight SoakingPour soaking agent/detergent into compartment selector to Starching Starching is possible in all wash programmes if liquid starch is used. Pour starch into the partment in accordance with the manufacturer's instructions (rinse first if necessary).10Cleaning the detergent drawer ...... if it contains detergent or fabric softener residues.ʑʑThis should not be necessary if the correct detergent dosage has been used. If it is necessary, however, proceed according to the descaling agent manufacturer's instructions. Suitable descalers can be obtained via our website or model-dependentDisconnect the mains plug .No solvents.11Detergent solution pumpTurn the programme selector to Drainage hose at the siphonTurn the programme selector to 1.2.Filter in the water supplyProduct number Production numberTrust the manufacturer's competence. Turn to us.You will thereby ensure that the repairs are performed by trained service personnel equipped with original spare parts.en operating instructionsWashing machine WAS32471SNObserve the safety instructions on page 8.Read these instructions and the separate installation instructions before operating the washing machine.page 10Detergent for main wash, water softener, bleach, stain removerfabric softener, starch3door handleService flap**If the active Additional functions and options buttons Press WashingCancelling the programmeProgrammes at high temperatures:–Cool washing:–Press Programme selector for switching the machine on and off and for selecting the programme. Can be turned in either direction.All buttons are sensitive and need only to be touched lightly.Press and hold the option button for an automatic run1.Activate thesetting mode forsignal volume• 1 step, the Press and + 1 step,Set to •Button signals Information signalsSet the 1 step Set the volume**you may need toselect the functionseveral times.2.Set thevolume for ...skipLaundry with varying degrees of soilinglightSoakingPour soaking agent/detergent into compartmentselector toStarchingStarching is possible in all wash programmes if liquid starch is used. Pour starch into thepartment in accordance with the manufacturer's instructions (rinse first if necessary).810Cleaning the detergent drawer ...... if it contains detergent or fabric softener residues.ʑʑThis should not be necessary if the correct detergent dosage has been used. If it is necessary, however, proceed according to the descaling agent manufacturer's instructions. Suitable descalers can be obtained via our website or model-dependentDisconnect the mains plug .No solvents.11Detergent solution pumpTurn the programme selector to Drainage hose at the siphonTurn the programme selector to 1.2.Filter in the water supplyProduct number Production numberTrust the manufacturer's competence. Turn to us.You will thereby ensure that the repairs are performed by trained service personnel equipped with original spare parts.en operating instructionsObserve the safety instructions on page 8.Read these instructions and the separate installationinstructions before operating the washing machine.。

目的：建立立式超声波清洗机标准操作规程，确保该设备正常操作使用。

范围：本规程适用于立式超声波清洗机的操作。

职责：设备管理员起草；设备部部长审核；质量负责人批准；岗位操作人员执行。

内容：1.概述：1.1工作原理清洗机自动完成从进瓶、超声波粗洗、瓶外壁精洗、瓶内壁精洗到出瓶的全套生产过程。

其方法是采用超声波精洗，然后通过一系列喷针、喷嘴对玻璃瓶的内壁外壁喷射循环用水和压缩空气。

清洗机由进瓶网带部件、超声波清洗部件、绞龙提升部件、水气冲洗部件、出瓶部件、水气循环系统组成。

1.2主要技术参数1.2.1型号：YQCL20/4。

1.2.2产量：6000-23000pcs/h，无级调速。

1.2.3适应规格：口服液瓶瓶身外径≤20mm（瓶子尺寸公差应符合国标、行标的要求：YY0056-1991 管制口服液瓶）。

1.2.4动力能耗：主电机1.5kW。

1.2.5生产能力：8000-23000pcs/h。

1.2.6输瓶网带电机：0.18kW。

1.2.7超声波：0.6kW。

1.2.8水泵：3kW。

1.2.9加热器：9kW。

1.2.10耗水量：0.8m³/h，0.6MPa，除油、除水、净化处理。

1.2.11灭菌蒸汽：0.2MPa 121℃。

1.2.12负载运转噪声：≤82dB（A）。

1.2.13外形尺寸：2400mm×2450mm×1840mm。

1.2.14总重量：2400kg。

2.操作2.1操作前准备2.1.1检查“设备状态标识牌”，并更改相应内容，查看“设备日志”，了解上一次设备运行情况，确认无误后方可使用。

2.1.2首先启动前，参照设备维护保养规程的有关说明，把注油分配器调整螺丝钉拧松，加注润滑油在拧紧，检查摆动圆柱凸轮内油平面保持润滑，需要时加注相适用的润滑油。

2.1.3检查包装容器应该与机器上配备的规格件相符。

2.2操作过程2.2.1插好上清洗槽溢水管、下清洗槽溢水管。

2.2.2打开纯化水阀门，给上清洗槽注水。

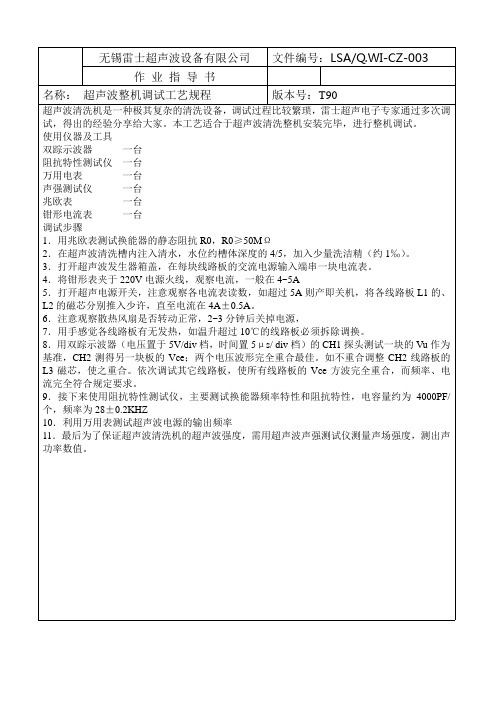

无锡雷士超声波设备有限公司文件编号：LSA/Q.WI-CZ-003作业指导书名称：超声波整机调试工艺规程版本号：T90超声波清洗机是一种极其复杂的清洗设备，调试过程比较繁琐，雷士超声电子专家通过多次调试，得出的经验分享给大家。

本工艺适合于超声波清洗整机安装完毕，进行整机调试。

使用仪器及工具双踪示波器一台阻抗特性测试仪一台万用电表一台声强测试仪一台兆欧表一台钳形电流表一台调试步骤1．用兆欧表测试换能器的静态阻抗R0，R0≥50MΩ2．在超声波清洗槽内注入清水，水位约槽体深度的4/5，加入少量洗洁精（约1‰）。

3．打开超声波发生器箱盖，在每块线路板的交流电源输入端串一块电流表。

4．将钳形表夹于220V电源火线，观察电流，一般在4~5A5．打开超声电源开关，注意观察各电流表读数，如超过5A则产即关机，将各线路板L1的、L2的磁芯分别推入少许，直至电流在4A±0.5A。

6．注意观察散热风扇是否转动正常，2~3分钟后关掉电源，7．用手感觉各线路板有无发热，如温升超过10℃的线路板必须拆除调换。

8．用双踪示波器（电压置于5V/div档，时间置5μs/ div档）的CH1探头测试一块的Vu作为基准，CH2测得另一块板的Vce；两个电压波形完全重合最佳。

如不重合调整CH2线路板的L3磁芯，使之重合。

依次调试其它线路板，使所有线路板的Vce方波完全重合，而频率、电流完全符合规定要求。

9．接下来使用阻抗特性测试仪，主要测试换能器频率特性和阻抗特性，电容量约为4000PF/个，频率为28±0.2KHZ10．利用万用表测试超声波电源的输出频率11．最后为了保证超声波清洗机的超声波强度，需用超声波声强测试仪测量声场强度，测出声功率数值。

高压清洗机操作规程
《高压清洗机操作规程》
一、操作前准备
1. 确保清洗机已经连接好电源并处于可使用状态。

2. 检查清洗机各部件是否完好，无损坏或松动现象。

3. 确保清洗机的工作环境清洁、通风良好。

二、操作步骤
1. 打开高压清洗机主电源开关，并确认水源和电源连接正确。

2. 打开水源阀门，调节压力表上的压力至所需的工作压力。

3. 检查喷嘴是否安装正确，并确保其他安全装置齐全并有效。

4. 按下启动开关，开始使用高压清洗机进行作业。

5. 在工作过程中，确保保持清洁机与工作对象之间的适当距离，严禁将喷水口对准人体或其他物体。

6. 在工作完成后，关闭清洗机的主电源开关，关闭水源阀门，并用清水冲洗清洗机。

三、安全注意事项
1. 在操作清洗机时，应穿戴好防护装备，如护目镜、防护手套等。

2. 不得在水压超过标准压力下使用清洗机，以免发生意外事故。

3. 在清洗机工作时，不得将喷水口对准人体或其他活动物体，以免造成伤害。

4. 清洗机必须由专业人员操作，禁止非操作人员随意操作清洗机。

5. 定期维护和检查清洗机的工作状态，确保清洗机始终处于最
佳工作状态。

四、故障处理
1. 若清洗机出现故障，应立即停止使用并关闭清洗机主电源开关。

2. 请及时通知维修人员进行排查和修理，切勿擅自进行维修操作。

以上即是《高压清洗机操作规程》，希望使用者遵守相关规定，严格按照操作规程进行操作，确保人身和设备的安全。

自助洗车机参数设置说明第一篇：自助洗车机参数设置说明自助洗车机参数设置说明：在主板上按设置键进入U1 U01 刷卡累计总额（单位元）U02 投币累计总额（单位元）U03 软件版本 U04 软件更新日期P01 软件功能选择，0水机10洗车机，陆续会增加新的功能 P02 预扣金额，单位0.1元（设定为0.1元，启动实时扣费）P03 最大工作时间，单位分钟P04 多功能选项（请参考多功能详解）P05 打水灯延时时间，单位秒P06 设置第一路出水量或者工作时间（您假如此路是出泡沫或清水等等，就是设置泡沫、清水出水量等等，数值越大，出水量就越大，出水量就越多。

此路也可以设置吸尘器等工作时间）P07 设置第二路出水量或者工作时间（同上）P08 设置第三路出水量或者工作时间（同上）P09 设置第四路出水量或者工作时间（同上P10 计费的辅助设置。

例如：在此设置界面输入10.0，在原来设置的计费基础上，就增加了10倍。

如果设置界面输入0.1，就是原来的计费基础上减少了10倍。

如果设置1.0，就是维持原来设置的计费金额。

洗车机建议设置为0.1。

P11 投币的最小启动金额P12 刷卡的最小启动金额（此项功能对应版本号：2.2，之前版本没有此项设置）P17 定时开关时间 P18 定时关机时间P21 设置当前日期——年 P22 设置当前日期——月 P23 设置当前日期——日P24 设置当前时钟——小钟P25 设置当前时钟——分钟P50 读设置卡（用老板款充值机做好的）多功能选择0.5元投币器（0）1元投币器（1）常开浮子（0）常闭浮子（2）打开返款功能（0），单次消费（4）开放停抢停机（停抢后20秒停机）（0），关闭停抢停机（8）一路计时模式（0），一路流量模式（16）二路计时模式（0），二路流量模式（32）三路计时模式（0），三路流量模式（64）四路计时模式（0），四路流量模式（128）第二篇：自助洗车机主板安装接线说明深圳市迪文科技有限公司自助洗车机主板安装接线说明一、安装说明：把自助洗车机主板、显示屏、刷卡板固定在机箱上合适的位置，注意要保证主板与其他金属板（比如机箱等）的绝缘，否则容易引起短路，从而烧坏洗车机主板，如果条件允许，请用塑料外壳将其包装好再放置在机箱里，注意防尘、防潮。

清洗机操作规程引言概述：清洗机是一种常用的设备，用于清洗各种物品。

为了确保清洗效果和操作安全，有必要制定一套清洗机操作规程。

本文将详细介绍清洗机操作规程的内容和步骤。

一、清洗机准备工作1.1 安全检查- 检查清洗机是否处于正常工作状态，确认所有安全装置是否完好。

- 检查清洗机的电源线是否有破损，确保电源接地良好，避免电击事故的发生。

- 检查清洗机周围是否有易燃物品，保持工作环境整洁。

1.2 清洗液准备- 根据清洗物品的特性和要求，选择适当的清洗液。

例如，对于金属物品，可选择酸性清洗液；对于玻璃器皿，可选择碱性清洗液。

- 按照清洗液的使用说明，正确配置清洗液的浓度和使用量。

1.3 清洗机设置- 根据清洗物品的尺寸和形状，调整清洗机的清洗篮或夹具，确保物品能够完全浸入清洗液中。

- 调整清洗机的温度、时间和清洗液的流量，以满足清洗要求。

二、清洗机操作步骤2.1 将清洗物品放入清洗篮或夹具中- 将待清洗的物品放入清洗篮或夹具中，注意不要过度堆放，以免影响清洗效果。

- 确保物品之间有足够的间隙，以便清洗液能够充分接触到每个物品表面。

2.2 启动清洗机- 按下清洗机的启动按钮，确保清洗机开始正常工作。

- 监控清洗机的运行状态，确保清洗液的温度、时间和流量符合要求。

2.3 清洗结束- 清洗时间到达后，停止清洗机的运行。

- 将清洗篮或夹具从清洗机中取出，将物品放置在干燥通风的地方晾干。

三、清洗机维护3.1 清洗机清洁- 清洗机使用完毕后，应立即清洁清洗机的内部和外部。

- 使用清洁剂和软布擦拭清洗机的表面，确保清洗机干净整洁。

3.2 维护保养- 定期检查清洗机的各个部件，如喷头、过滤器等，确保其正常工作。

- 按照清洗机的维护手册进行维护保养，如更换耗损的部件、添加润滑油等。

3.3 定期校准- 清洗机的温度、时间和流量等参数需要定期校准，确保其准确性和稳定性。

- 根据清洗机的使用频率和要求，制定相应的校准计划，并按计划进行校准。

清洗机操作规程一、目的清洗机操作规程旨在确保清洗机的正常运行，保证清洗效果，提高工作效率，保障操作人员的安全。

二、适合范围本操作规程适合于所有清洗机的操作人员。

三、操作前准备1. 确认清洗机的电源已接通，并检查电源线是否完好。

2. 检查清洗机的水源是否正常，并确保水源的质量符合要求。

3. 检查清洗机的清洗剂是否充足，并确保清洗剂的质量符合要求。

4. 穿戴个人防护装备，包括防护眼镜、手套和工作服等。

四、操作步骤1. 打开清洗机的控制面板，按照清洗工艺要求设置清洗参数，包括清洗时间、温度、压力等。

2. 将待清洗的物品放入清洗机的清洗篮中，注意不要超过清洗篮的额定负荷。

3. 关闭清洗机的门，并确保门锁紧。

4. 按下清洗机的启动按钮，清洗机开始运行。

5. 在清洗过程中，及时观察清洗机的运行情况，确保清洗机的运行稳定。

6. 清洗结束后，按下住手按钮，清洗机住手运行。

7. 打开清洗机的门，取出已清洗的物品。

8. 检查清洗后的物品是否达到清洗要求，如有问题及时处理。

9. 关闭清洗机的电源，断开电源线。

五、操作注意事项1. 操作人员应熟悉清洗机的使用方法和操作规程，严格按照操作步骤进行操作。

2. 在操作过程中，严禁将手或者其他物品伸入清洗机内部。

3. 清洗机的电源线应远离水源，避免发生漏电事故。

4. 清洗机的清洗剂应定期更换，避免影响清洗效果。

5. 清洗机的维护保养应按照设备使用说明书进行，保证设备的正常运行。

6. 操作人员应定期接受相关培训，提高操作技能和安全意识。

六、操作风险及应急措施1. 清洗机的运行中可能会浮现故障或者意外情况，操作人员应保持镇静，及时采取应急措施，并报告相关人员。

2. 如发生清洗机故障或者意外事故，应即将切断电源，并通知维修人员进行维修。

3. 如发现清洗机的清洗效果不良，应及时调整清洗参数或者更换清洗剂。

七、操作记录1. 操作人员应按照规定，及时记录清洗机的操作情况，包括清洗时间、温度、压力等参数，以及清洗后物品的检查结果。

任务一汽车自动清洗机的编程、调试及运行问题1 为什么汽车清洗时检测器出现下降沿时需延时30秒后汽车清洗机才可开始反向运行？答案：汽车清洗过程中，汽车不动，清洗机沿着轨道前行。

当清洗机检测到汽车时，喷水阀和清洗刷同时启动，对汽车进行清洗。

汽车清洗机离开汽车时（汽车检测信号下降沿），清洗刷要离开汽车车身，延时30秒后清洗机开始返回，其目的就是给清洗刷一个返回的时间。

问题2 特殊辅助继电器M8002的主要功能是什么？本任务中起什么作用？答案：特殊辅助继电器M8002在PLC开始运行时接通一个扫描周期，利用特殊辅助继电器M8002，为本系统提供一个自动复位的标志，用来执行汽车清洗机的自动复位。

任务二传送带分段控制的编程、调试及运行问题1 传送带分段控制的优点是什么？答案：传送带分段控制的优点是可以节省用电，延长设备的使用寿命，避免因工件的不到位而导致传送带的长期无效运行。

同时，还能满足不同传送带之间的动作协调关系（延时、速度）。

传送带若连续运行，则各传送带之间的协调关系不好建立。

问题2 电感式接近开关为什么只对金属感应有效？答案：电感式接近开关其内部有一组振荡器，向接近开关的接近面发射较强的磁场。

当有金属（非金属物质对电磁场不起作用）接近时，电磁场与金属之间产生蜗流现象，由此产生二次磁场的干扰，使接近开关发射的电磁场幅值下降并被接近开关电路所识别，输出控制接点信号。

任务三十字路口交通灯控制的编程、调试及运行问题1 三菱FX2N系列PLC的安装应注意哪些问题？答案：三菱FX2N系列PLC安装时一般基本单元和扩展单元采用水平排列安装，扩展单元中附带了55mm 的扩展电缆，方便各单元之间的连接。

连接时将电缆向里折，然后插入到对方一側接口的盖板内。

PLC安装时需留有一定的空间，基本单元和扩展单元之间的距离不小于50mm，PLC与动力线之间的距离应保持在200mm，控制线尽量不要和动力线混槽，以免产生电磁干扰。

PLC的输入接口电源最好使用自身配带的24伏直流电源，但该电源不能直接给传感器供电，以免因负载电流过大烧毁内置电源。
