水环热泵空调系统与多联机系统的比较(表)

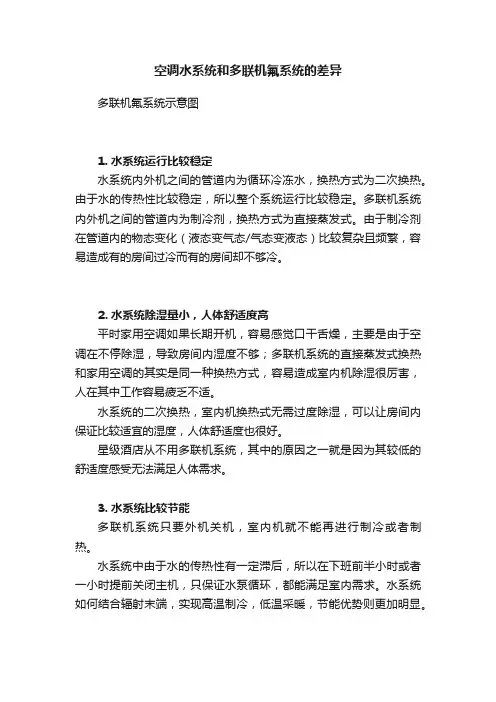

空调水系统和多联机氟系统的差异多联机氟系统示意图1. 水系统运行比较稳定水系统内外机之间的管道内为循环冷冻水，换热方式为二次换热。

由于水的传热性比较稳定，所以整个系统运行比较稳定。

多联机系统内外机之间的管道内为制冷剂，换热方式为直接蒸发式。

由于制冷剂在管道内的物态变化（液态变气态/气态变液态）比较复杂且频繁，容易造成有的房间过冷而有的房间却不够冷。

2. 水系统除湿量小，人体舒适度高平时家用空调如果长期开机，容易感觉口干舌燥，主要是由于空调在不停除湿，导致房间内湿度不够；多联机系统的直接蒸发式换热和家用空调的其实是同一种换热方式，容易造成室内机除湿很厉害，人在其中工作容易疲乏不适。

水系统的二次换热，室内机换热式无需过度除湿，可以让房间内保证比较适宜的湿度，人体舒适度也很好。

星级酒店从不用多联机系统，其中的原因之一就是因为其较低的舒适度感受无法满足人体需求。

3. 水系统比较节能多联机系统只要外机关机，室内机就不能再进行制冷或者制热。

水系统中由于水的传热性有一定滞后，所以在下班前半小时或者一小时提前关闭主机，只保证水泵循环，都能满足室内需求。

水系统如何结合辐射末端，实现高温制冷，低温采暖，节能优势则更加明显。

4. 水系统容易查找故障点多联机系统一旦系统有漏点，整个系统中的制冷剂都会全部挥发，影响整个系统使用，而且漏点很难查找。

如果制冷剂瞬间挥发量过大，会存在导致室内人员窒息死亡的危险。

水系统如果有漏点，水不会蒸发，只需要关闭故障点附近的阀门即可检修，不影响其他部分的使用。

5. 水系统更利于长期使用水系统内外机之间是相对独立的，长期使用后，若需要维护，只需要关闭相应的阀门即可以对设备进行维护。

在多年使用后，若需要更换设备，也只需要关闭阀门即可更换对应冷量的设备。

多联机系统的管道口径其实每个厂家都不会完全一样，甚至同一厂家的不同代产品都不一样，一旦多年使用后需要调整，基本不可能，只有把设备和管路全部更换，设备折旧率高，保值能力差。

水地源热泵与多联机系统方案比较简介：本文主要将水地源热泵与多联机两种空调作比较，建筑面积为22000 m2，供用户参考。

关键字：水地源热泵系统多联机水地源热泵机组是利用地下浅层地热能源(也称为浅层地能，包括土壤、地下水、地表水、河水、海水、湖水等)，通过制冷压缩系统消耗部分电能，冬季，把浅层地能中的低品位能量取出来，供给室内采暖或生活热水：夏季，把室内的热量取出来，释放到浅层地能中，达到空气调节的目的。

水地源热泵有如下优点：1) 以地球表面浅层地热资源作为冷热源，利用清洁的、近乎无限可再生的能源，符合可持续发展的战略要求。

2) 据世界环境保护组织在一份有关空调未来的报告中的结论:设计安装良好的地源热泵,可以节约30%～50%甚至更高的供热制冷空调的综合运行费用。

3) 地源热泵系统还可以集采暖、空调制冷和提供生活热水于一身。

4) 地源热泵系统虽然由于室外部分比较复杂,初次投资高于普通空调系统,但普通空调的运行费用远远高于地源热泵系统,一般3～5年时间就可以将增加的初次投资收回。

普通空调寿命一般在15年左右,而地源热泵的地下换热器由于采用高强度惰性材料,埋地寿命至少30年。

因此,从使用寿命和运行费用来考虑地源热泵系统的经济性是高于普通空调系统的。

5) 无需除霜。

大地土壤温度一年四季相对保持恒定，冬季也能保持在 15℃以上，埋地换热器不会结霜，可节省因结霜、除霜而消耗的能量。

6) 环境效益高，绿色空调。

地源热泵装置没有燃烧，没有排烟，没有余热、余湿等废弃物，对环境无污染，属环保型的“绿色空调”。

虽然也采用制冷剂，但其充灌量比常规的空调装置减少25%左右，而且该装置于出厂前就充灌制冷剂并整装密封好，制冷剂泄漏的几率大大减小。

7) 系统简单，一机多用，节约设备用房，应用范围广。

地源热泵可供暖、空调，还可用于生活热水供应系统，节省了建筑空间及设备的初投资，机组紧凑，节省设备用房空间。

由此而产生的经济效益相当可观。

水源热泵空调系统介绍水源热泵空调系一、系统的组成及运行原理水源热泵空调系统主要由以下设备组成：1、水源热泵机组；2、散热设备，通常用开式冷却塔配水－水换热器或用闭式冷却塔；3、辅助加热设备，通常用各类锅炉、城市热水管网、或太阳能收集器；4、循环水泵；5、冷却水系统，冷却水管常采用镀锌钢管；6、冷媒系统，即主机与室内机的连接系统，常采用铜管连接。

下图是水环式水源热泵系统示意图，室内机水源热泵空调系统的运行原理是通过水环路系统，将多台水源热泵机组并联连接，从而实现各个空调区域不同的制冷制热需求。

当空调房间需要供暖时，设在该空调房间的水源热泵机组按制热模式运行，水源热泵机组从水系统中吸收热量，向房间送热风；当空调房间需要供冷时，则按制冷模式运行，水源热泵机组向水系统中排放热量，向房间送冷风。

二、水源热泵系统在不同季节的运行方式1、水源热泵系统根据季节不同，可以有以下几种不同的运行模式：炎热季节全部或绝大部分机组运行制冷模式，水源热泵机组将室内热量转移到水环路中，散热设备启动以降低环路水温，而辅助加热设备关闭。

寒冷季节全部或绝大部分机组运行制热模式，水源热泵机组从水环路中吸收热量，补充室内的热损失，辅助加热设备启动，以补充水环路热量，散热设备处于关闭状态。

过渡季节建筑物内同时有制冷和供热需求，水环路使得建筑物内部能量转移，当达到平衡时，散热设备及辅助加热设备无须启动。

2、当系统中供冷房间的总冷负荷稍低于供热房间的总热负荷，系统自身达到热平衡，外围散热设备和辅助加热设备均无须运行，整个系统处于最节能状态；3、当水源热泵系统中供冷房间总冷负荷≥供热房间的总热负荷时，水环路中的水温就会逐渐升高，当超过上限值（通常设置为30℃）时，就要启动冷却塔进行散热，使得水温维持在30℃附近；4、当水源热泵系统中供冷房间总冷负荷＜供热房间的总热负荷，水环路中的水温就会逐渐降低，当降低到上限值（通常设置为20℃），就要启动辅助热源进行加热，使得水温维持在20℃附近。

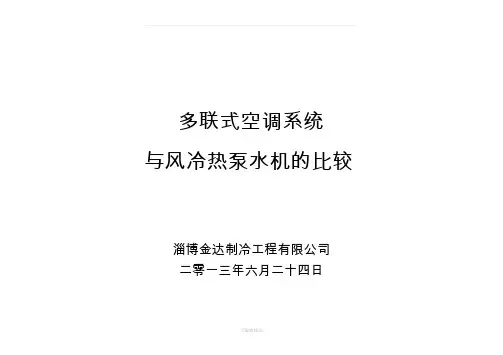

多联式空调系统与风冷热泵水机的比较淄博金达制冷工程有限公司二零一三年六月二十四日(一）简介变频一拖多，是由一台室外机和若干台室内机组成的一个冷媒循环系统。

它是一种新型中央空调技术，克服了传统的水系统中央空调的许多弊端，具有明显的先进性及独到之处，所以一经问世，立即得到了世界空调界的广泛认可。

风冷热泵冷热水机组（螺杆机、活塞机等）末端通过铜球阀、金属软连接、过滤器进行连接钢管水泵和其他附属设备风机盘管空调箱风冷热泵机组变频一拖多空调系统室外机制冷和制热由一台室外机完成系用分歧管和室内机连接冷媒铜管室内机遥控器（二）方案比较1、能量调节及节能性A、模块式风冷热泵机组虽然可以通过模块式主机的部分开/停，达到调节冷量的目的，但是冷冻水泵必须满负荷运转，耗费大量电力。

B、变频一拖多系统室外机采用IPM变频器，它从20Hz到115Hz共95级变化，1Hz一级，与自适应控制技术相结合，根据实际的空调负荷自动调节能力输出，保证达到更平滑的变化曲线来满足更高要求的舒适度。

______________________________________________________________________________________________________________而耗能量调节示意图风冷热泵模块式空调机组日C、就本项目而言，针对两种机组夏季运行费用的比较。

夏季空调使用天数约120天，每天使用8小时，电费约0.9元/KW ,同事使用率0.7，模块机输入功率为130KW多联机输入功率为90KW模块机运行费用=130*0.7*0.9*120*8=78624元多联机运行费用=90*0.7*0.9*120*8=54432元则，模块机夏季运行费用为78624元，多联机夏季运行费用为54432元。

经计算多联机比模块机夏季空调运行费用每年可节省24192元。

______________________________________________________________________________________________________________2、使用寿命A、模块式风冷热泵机组进口主机一般为13～15年，末端为7～8年。

多联机与水机方案的比较与优化方案1、多联机系统和水机系统的工作原理、特点对比及系统指标（1）工作原理。

多联机系统的工作原理为：通过主机中的压缩机将制冷剂压缩、升温，然后通过膨胀阀降温，进入多个室内机，实现通过热交换调节室内温度，达到制冷或制热效果。

水机系统的工作原理为：通过水循环，利用高热容量的水吸收和释放热量，实现室内制冷或制热。

水在室内机和主机之间流动，通过蒸发和冷凝，调节室内温度，使空调效果更高效、环保。

（2）特点对比。

多联机系统具有高效能、灵活性强、安装便捷、节省空间和独立控制等特点，适用于不同空调需求的场所。

水机系统具有高效节能、环保低碳、稳定舒适和灵活性强的特点，适用于各种建筑类型和使用场景。

（3）评价指标。

评价指标包括能效、环境影响评估、经济性分析。

2、某项目中多联机与水机案例比较某工程项目为 5 层办公建筑，总空调使用面积约为19850㎡，最大逐时冷负荷为2414 kW，冬季空调热负荷为1450 kW。

水机方案包括：2台螺杆式风冷热泵机组，用作空调系统的冷源，也兼做热源；1台变频螺杆式自然冷却风冷冷水机组，用于制冷。

多联机方案采用49个模块多联式空调机组，每个模块的制冷量为 50.4 kW，制热量为53.5 kW。

综合考虑系统性能、经济性和可行性，以提供工程项目设计和实施的依据。

2.1 系统型式及冷热源在水机方案中，冬季空调供热主要依赖于2台螺杆式风冷热泵机组，制热量为1476.6 kW，能满足设计需求。

但在实际使用中，个人习惯、建筑密闭性等因素影响了冬季空调舒适度。

在可持续化理念下，多联机方案采用纯热泵空调系统，制热量达2621.5kW，能更稳定、均匀地供热，提高了冬季空调的舒适度。

全变频技术使多联式空调机组，具有更高的能效性能，APF值大于4.2（一级），在部分负荷运行时更节能。

与水机方案相比，多联式空调机组是一种绿色、节能的系统选择，符合可持续发展要求，有助于减少对化石燃料的依赖，降低环境污染。
