运用雷电定位系统提高查找线路雷击故障点效率

167综述在现代社会中，虽然经济、技术不断提高，但是雷电灾害带来的影响和损失却没有因此而降低，以往的相关部门，因技术限制，无法准确分析雷电定位数据，人们在雷电灾害中，只能被动接受灾害侵袭。

随着新时期经济技术的发展，相关部门也在不断更新、改进雷电定位系统，积极建设监测预警和处理雷电定位的相关信息系统。

从一定程度上来说，雷电定位作为探测雷电的关键因素，监测预警信息系统地建立有利于更准确的对其进行定位。

而在雷电监测预警和信息处理系统中，有效结合了雷电的信息数据，以及GPS技术，不仅能收集众多类型的雷电信息数据，还能实时对雷电发生的变化情况进行监测，及时为人们提供预警信息等。

1.原理概述1.1雷电定位原理和闪电定位仪目前国际上主要有磁方向探测和时差法两类雷电定位系统，时差法系统的精度要远高于磁方向探测系统的精度。

随着科技技术的发展，GPS技术的诞生再次升级了时差法系统的性能，使得在当前雷电定位中，时差法系统成为主要的应用系统；并且随着该技术的不断升级，逐渐延伸出了复合型定位方法，结合了定向定位与时差定位。

闪电定位仪是目前雷电定位系统中，最先进实用的雷电活动研究手段，分析其原理，其主要是根据闪电特征，对其进行回击放电，分析研究在回击放电下产生的参数，并以此实施对雷电的预测定位。

雷电定位系统的应用，不仅能有效降低雷击造成的损害，还能在一定程度上提升寻找雷击造成故障点的时间，确保能安全运作系统。

一般在雷电定位系统中，可分为三种闪电定位方式，其一是定向法，这是基于磁方向所研制出来的闪电定位系统，这种定位系统的主要优势就是能管控测角误差，最低可管控在1°以内，在后来的技术发展中逐渐加入了其它功能，如鉴别技术与时差功能。

其二是上文提过的时差法，主要优点是可明确闪电辐射位置，随着技术的发展，人们又在该系统中增添了DSP数字波形处理技术。

其三，是干涉法，其主要优势是具有较高的精准定位程度以及探测成效，在实际应用时，不容易受地面传导率所影响。

输电线路雷击故障的分析与故障查找摘要：我国的社会经济在不断发展进步，电力需求越来越大，输电线路是电力建设中的最要组成部分，输电线路的雷击故障分析与查找工作与电网的供电能力、供电系统中的安全性有很大关系。

保证电网正常运行的关键就是必须做好雷击故障点的查找工作，避免雷击造成严重的损害，进而才能保证电网的安全建设。

本文针对输电线路雷击故障的分析与故障查找进行了简要的分析，以期为保证电网工程的顺利开展和人们的用电需求提供更多借鉴和参考。

关键词：输电线路；雷击故障；分析；查找引言：随着科学技术的进步和人们对生活需求的提升，输电线路运行的雷击防治越来越受到关注。

若输电线路的雷击故障防治得不到重视，就会影响电力企业的经济效益，严重情况还会危及人身财产安全。

电力行业是推动我国经济建设发展的重要产业，其直接影响我国国民经济的健康发展。

因此这就需要相关部门和工作人员重视安全管理，尤其是输电线路作业项目中的雷击故障问题，对存在的问题进行合理控制，进行有效的施工技术管理，让电网安全运行，从而促进电力行业的发展。

1.输电线路故障的原因分析1.1自然因素一方面，由于输电线路常常会受到外界自然因素的影响，受到风力、雷击、雨雪的影响较大，雷电引起的断线和跳闸是输电线路固有的问题，严重损害输电线路设备，这给电网安全运行带来了极大地威胁，不仅加速了相关设备的老化程度，还给线路的检修、维护工作带来了很大的难度。

另一方面，输电线路涉及内容具有很强的特殊性和专业性，并且工作范围广泛、危险系数也很高。

如果不坚持制度、不遵守规定，就会出现电力安全事故，造成巨大的经济损失。

因此遇到雷雨天气一定要做好防雷措施，妥善解决雷击断线路问题，并且定期对设备和线路进行维护管理，使得输电线路能够正常运行。

1.2人为因素在进行电网建设工程施工前，必须做好输电线路的合理规划，只有有了科学合理地规划方案，才能做好充分的准备，保证电力系统的运行。

由于输电线路极为复杂，施工环节繁琐，影响施工进程的不定性因素有很多，然而很多供电企业对输电线路的设计没有引起足够的重视，没有做好施工前的准备工作，如果不坚持制度、不遵守规定，这样就会导致故障频发，影响工程进展和质量，对工作人员的安全难以保证，大大降低了施工的效率和质量。

输电线路雷击故障分析及雷电定位系统应用摘要：雷电定位系统作为指导故障巡视的重要手段，可以帮助电力企业在较短的时间内查找雷害故障位置，做出事故分析，并根据情况制定有效的反事故措施，其对雷电活动资料的掌握也可以帮助输电线路的雷击情况做出预见性分析。

对此，本文分析了线路雷击故障，提出了输电线路中防止雷击的重要举措，探讨了雷电定位系统在输电线路的应用。

关键词：输电线路；雷击故障；雷电定位系统众所周知，输电线路相当于整个电力网络的动脉，一旦输电线路发生故障将直接导致整个电网陷入瘫痪，直接造成电力用户产生经济损失，而雷击造成输电线路发生故障的后果更为严重，所以如何能及时排除输电线路故障是能将因输电线路故障造成的损失降到最低的最有效的办法。

通过雷电定位系统的应用，一方面可以提高电网的生产管理水平，提升电网在雷雨季节遭受雷害时应对故障的判断能力；另一方面，通过雷电定位系统对雷电故障范围及性质进行判定，可以有效缩短故障查找与处理时间，而故障点的快速准确定位则是保证故障点及时排除的先决条件。

最后，通过雷电定位系统应用可以对雷电活动的进行统计分析，寻找雷电活动的规律，为电网防雷提供科学依据，对确保电力网络安全稳定运行都有着重要意义。

1线路雷击故障的分析(1)输电线路电压等级越高，其耐雷水平越高，雷击跳闸率相对越低。

(2)线路雷击跳闸故障集中出现在每年的4～9月份。

(3)输电线路遭受雷击后，都存在明显的雷击点。

如山区或山背豁口位置，水田与山脚的交叉处，空旷地带等都易发生雷击。

(4)输电线路在雷击处留下的痕迹有以下明显特征可以观察到：在一般情况下，雷击很少重复闪络，雷电流一般沿绝缘子串爬闪，易造成连续数片绝缘子闪络。

并在线夹与防振锤之间导线上留下痕迹，由于作用时间较短，导线烧伤面积较大；雷击闪络还能烧伤导线挂线金具、避雷线悬挂点以及避雷线的放电间隙，由于接地引下线的连接螺栓松动或接地电阻值较大，会在接地螺栓处留下明显的烧伤痕迹，甚至在拉线楔形线夹、UT线夹、UT线夹与拉棒联接处留下烧伤痕迹。

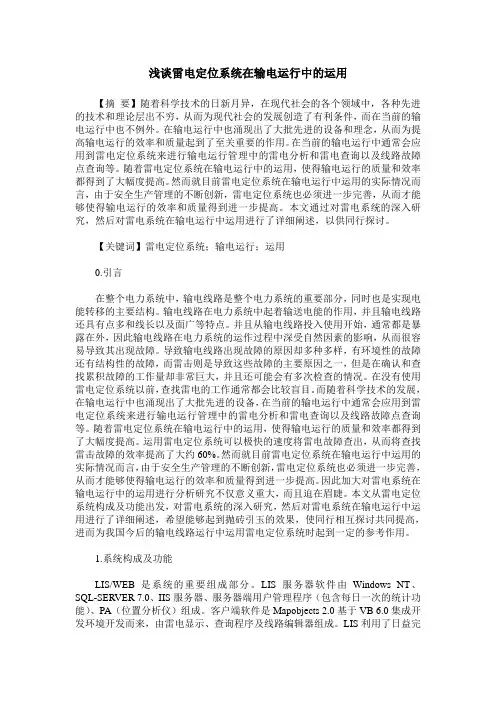

浅谈雷电定位系统在输电运行中的运用【摘要】随着科学技术的日新月异，在现代社会的各个领域中，各种先进的技术和理论层出不穷，从而为现代社会的发展创造了有利条件，而在当前的输电运行中也不例外。

在输电运行中也涌现出了大批先进的设备和理念，从而为提高输电运行的效率和质量起到了至关重要的作用。

在当前的输电运行中通常会应用到雷电定位系统来进行输电运行管理中的雷电分析和雷电查询以及线路故障点查询等。

随着雷电定位系统在输电运行中的运用，使得输电运行的质量和效率都得到了大幅度提高。

然而就目前雷电定位系统在输电运行中运用的实际情况而言，由于安全生产管理的不断创新，雷电定位系统也必须进一步完善，从而才能够使得输电运行的效率和质量得到进一步提高。

本文通过对雷电系统的深入研究，然后对雷电系统在输电运行中运用进行了详细阐述，以供同行探讨。

【关键词】雷电定位系统；输电运行；运用0.引言在整个电力系统中，输电线路是整个电力系统的重要部分，同时也是实现电能转移的主要结构。

输电线路在电力系统中起着输送电能的作用，并且输电线路还具有点多和线长以及面广等特点。

并且从输电线路投入使用开始，通常都是暴露在外，因此输电线路在电力系统的运作过程中深受自然因素的影响，从而很容易导致其出现故障。

导致输电线路出现故障的原因却多种多样，有环境性的故障还有结构性的故障，而雷击则是导致这些故障的主要原因之一，但是在确认和查找累积故障的工作量却非常巨大，并且还可能会有多次检查的情况。

在没有使用雷电定位系统以前，查找雷电的工作通常都会比较盲目。

而随着科学技术的发展，在输电运行中也涌现出了大批先进的设备，在当前的输电运行中通常会应用到雷电定位系统来进行输电运行管理中的雷电分析和雷电查询以及线路故障点查询等。

随着雷电定位系统在输电运行中的运用，使得输电运行的质量和效率都得到了大幅度提高。

运用雷电定位系统可以极快的速度将雷电故障查出，从而将查找雷击故障的效率提高了大约60%。

输电线路雷击故障查找方法及运用供电企业输电线路非常容易出现跳闸故障，引发这一故障问题的主要原因就是雷击。

本文结合“三维定一点”雷击故障点快速查找方法与输电线路故障测距方法两大技术内容探讨了它们在实际故障排查中的有效应用过程。

标签：输电线路；雷击故障；查找方法；“三维定一点”；故障测距对于输电线路故障的排查与运行维护需要做到及时、准确、可靠，保证故障定位重心围绕故障原因分析展开，最终再制定针对性防护措施方案，避免此生故障的再次产生，确保电网运行安全。

一、广西某地区输电线路雷击故障现状本文以广西某地区为例，该地区的输电线路经常出现雷击故障，特别是一到每年的雷雨季节其遭受雷击事故非常频繁，例如跳闸事故，它对电网的安全稳定运行造成了严重影响。

根据统计结果发现，从2014～2017年4年间该地区的输电线路故障跳闸超过60次，其中有43次是由雷击所引起的，雷击成为当地输电线路故障跳闸事故发生的主要原因。

在输电线路被雷击后，当地供电局技术人员也第一时间确定了遭受雷击的杆塔位置，并通过各种技术手段消除线路故障，恢复供电。

不过考虑到雷击事件存在极大的破坏性、随机性和隐蔽性，所以对故障点的定位非常困难，容易导致线路事故的严重隐患。

就目前来看，该地区电力系统已经启用了调度SCADA实时监控系统、雷电定位系统等等作为主力雷击判断设备，专门针对雷击点进行全面搜查，但耗费了相当长的时间与相当大的精力，得不偿失。

因此，总结输电线路累计点查找工作经验，积极创新思考新的查找方法，实现技术灵活运用是非常有必要的[1]。

二、广西某地区输电线路雷击故障的查找方法运用为了有效规避传统中盲目的“地毯式”故障排查方法，为供电企业节约大量人力、物力與财力，当地就专门提出了“三维定一点”雷击故障点快速排查方法，它能够结合计算机系统信息来有效缩小故障排查范围，提高工作效率，有效缩短输电线路雷击点的目标查找时间。

（一）对“三维定一点”快速排查方法的技术要点阐述所谓“三维定一点”，首先它的一点即为雷击点，而第一维就是雷电定位系统。

如何提高输电线路故障查找的工作效率本文主要针对如何提高输电线路故障查找的工作效率展开深入研究，先阐述了输电线路故障问题，然后重点提出了几点完善对策，比如加强风偏的查找、加强雷击故障的查找、加强鸟害故障的查找以及加强污闪现象的查找等，将输电线路故障查找工作效率提升上来，防止输电线路故障问题的出现。

标签：输电线路；故障查找；工作效率在电力系统运行过程中，输电线路发挥着重要的作用，关乎到电力系统的安全性和可靠性，而且对于提高电力供应质量也起到一定的决定性作用。

一般来说，输电线路故障问题经常出现，稍有不慎，极容易导致经济损失的出现。

因此，必须要制定切实可行的完善對策，做好输电线路故障查找工作，并保证较高的输电线路故障查找工作效率。

将输电线路出现故障的概率降至最低，确保整个电力系统运行水平的稳步提升，维护好人员的人身安全，防止不必要的经济损失的出现。

一、输电线路故障分析（一）故障类型输电线路故障的出现，主要以短路为主，大多数输电线路故障，属于单相接地，其类型主要可以分为金属接地和非金属接地。

其中，对于金属性接地来说，正弦波主要体现在故障记录波形图之中，持续时间仅仅为毫秒单位，故障录波和保护装置的数据具有高度的契合性，线路两侧的数据出现空挡和交叉的概率比较少，极容易导致外力破坏和雷击现象【1】。

而对于非金属接地来说，波形图表的状态是畸变的，有着较为漫长的持续时间，线路两侧的数据缺少空挡，但是交叉现象比较常见，极容易导致鸟害、污闪等现象。

（二）故障成因1.外力破坏在外力破坏中，主要体现在施工行为较不合理、破坏设备等方面。

一般来说，施工行为较不合理的原因，主要包括：首先，由于导线和施工机械的间距不足，极容易破坏到杆塔。

其次，如果在高压线下钓鱼，会造成短路跳闸现象。

再次，倒杆短线。

该现象的出现主要是因为龙卷风、暴风雨等造成的。

最后，由于外物造成的短路故障，比如地面草席、简易草屋顶等。

2.雷击在雷电直击或击中避雷线等，会产生过电压，进而影响到输电线路。

在 当 前 的 电力 系 统 中，雷 击 故障 是造 成 １ ０ ｋ Ｖ 配电 网线 路故障 的首要原 因 。据 台山供 电局 统计发现 ，发 生在２ ０ １ ０ 年Ｎ２ ０ １ ３ 年的１ ０ ｋ Ｖ 配 电网线 路故 障 ，其 中６ ５ ％ 是 由雷击 引起 的 。 为 了减少 １ ０ ｋ Ｖ 配 电网线路故 障的发生 ，应该 对 雷击进行研 究，寻找造成故障 的原因 以及找
雷。
２ ． ２减少感应雷 故障
一
通常１ ０ ｋ Ｖ 配 电线路 发生 感应 雷故 障 会经 线 路杆 号位置 直接到达 故障 点进行 检查， 这样 历４ 个阶 段 ：感 应雷过 电压 对配 电线路产 生影 我 们便 可 以快速 找到 受雷击 的配 电设备， 大大 响 、线路 出现对地 闪络、线路从 闪络逐渐成为 提 升了我们的故障复电效率． 平稳 的工频 电弧 、线路跳 闸。根据 感应雷故障 经 历的４ 个阶段 ，应该设置４ 个相应 的壁垒 ，即 “ 防感应 、防 闪络 、防建弧 、防停电 。”如果 能做好 这４ 个 阶段 的防御 工作 ，一 定可 以有效 减 少感应 雷故障。 ２ ． ２ ． １防感应 做 到这 一 点 ，主 要 是配 电线 路在 设 计 的 工程中尽量避 开感 应雷击强烈 的地区。类似 的 有宽阔 的水体 、山区水源 、突出的山峰 、庞大 的建筑物 、讯 号塔 以及树木茂 盛的区域等 ，这 图１台山市配网地理信息图 些区域都 比较 容易受到感应 雷击 ，所 以应该避 开，提高线路的安全性。 ３ ． ２对线路故障与雷击的相关性做出判断 ２ ． ２ ． ２ 防闪络 在配 电线路 的运 行过程中 ，经常会 出现 雷 有 效地 预 防 闪络 ，对线 路 的绝 缘耐 雷 性 雨天气发生 故障，但是不能确 定是否是因为 雷 以及 “ 泄雷 器 ”的要求很 高 。 目前普 遍利用２ 击造成 的故障，有的地方在没 有找到真正原 因 片ｘ Ｐ 瓶耐张 绝缘子 串和瓷横 担等耐雷性较强 的 的时候就 认定故障是 由雷击造 成的 ，这样不 利 线路装置 ，来 增强配 电线 路的耐雷性 。但是 如 于真正原 因的查找。现在通过 雷电定位系统 ， 果是近 点落 雷， 以上 的方法 效果不是很 明显， 可 以准确判 断线路故障是否 由雷击造成 。如果 １ ０ ｋ Ｖ 配 电线 路还是很容 易发生闪络 。在这种 情 是 由雷击造 成，可 以利用这 个系统找到故 障的 况下 ，应该 运用交流无 间隙金属氧化物避雷器 准确位置 ，快速派 出人 员进行 修复；如果 不是 保护配 电线路 。 由雷击造成 ，也可 以排 除这个 原因 ，缩小 范围 ２ ． ２ ． ３防建弧 寻找故障发生的真正原 因。 当出现 感应雷过 电压 的情况 时，１ ０ ｋ Ｖ 配 电 ３ ． ３对线路事故进行预测 线路会 发生闪络 ，造成线 路短路 。根据这种 情 电力 系统可 以通过接收雷 电定位 系统 的讯 况 ，应 该采取有效 的建弧措施 。首先 ，利用经 息 ，提 前知道雷 电发牛 的精 确地点 、雷电的走 消弧线 圈接地的方法 ，使 雷击造成 的接地 故障 势情 况和威力 。相关工 作人员可 以依据这 些情 在另 一线路发生 闪络 前消失，避免短路 情况出 况 ，改变 电网的运行方 式，避免线路 受到 雷击 现 ；其次，通过不平 衡绝缘的形式 ，也可 以有 的影 响；如果不 能改变 电网的运行方 式，也可 效减少相 间闪络故障 ，减少跳 闸的频率 。 以提 前做好预防措施 ，避免配 电线路遭 到雷击 ２ ． ２ ． ４防停 电 破坏 ，造 成不必要 的麻烦 和损失 。通过这 么长 现阶段 ，对于 １ ０ ｋ Ｖ 配 电线路 都开始安装重 时 间的运用，雷 电定位 系统在预测雷 电方面 已 合闸装置 ，希望 以此来预防 由于线路 闪络建弧 经 有了很成熟 的经验 ，可以精确预测 雷电的各 而出现永久故 障，造 成大规模停 电现 象 。这样 方 面信息 ，为 电力系统降低 了很 多损 失，提高 了我 国电力系统 的运 行质量和 安全。 做的效果十分 显著，调查显示 ，２ ０ １ ３ 年的上半 ‘ 年，某一 区域 发生的７ ５ 次跳 闸故障当中 ，重合 ４ ． 结 论 成功６ ４ 次 ，成功率达 到 了８ ７ ％ 这种方 式作为 由于我国 的人 口众 多，经济发展迅速 ，对 最后一道防线，应 该广泛 运用。 电力系统 的要求越 来越高 ，电网的正常运行是 ３ ． 雷电定位系统在雷击故障中的应用 人们的基本要 求 。而减少线路 故障是 电力系统 ３ ． １ 雷 电系统与 台山配网地理信 息图相结 正常运行 的基 础 ，我 国在这方 面的投入力度越 合指导故障查找 来越大 。雷击 作为一种不可避 免 自然现象 ，虽 雷 电定 位系 统对 于 电力 系 统 的正 常运 行 然无法 阻止，但是为 了减少 雷击造成的线路 故 最重要 的作 用是可 以指 导电力工作人员精确地 障和损 失，人们应该寻找更 多有效的方法 ，减 找到雷击 故障的准确位置 ，这 也是雷 电定位 系 少或者避 免雷击故障 的发生 。虽然现阶段在这 统在 电力系统中最直接 的效用。 目前 ，我 国的 方面 已经 取得 了一些成 果，但是仍然要研 究更 雷 电定位 系统也 已日趋完 善，人们将雷 电定位 多科学合 理的方法 ，�

雷电定位系统在桐庐电网中的应用近年来，气候异常频繁，雷电灾害也屡见不鲜。

为了确保电网运行的安全可靠，桐庐电网引进了先进的雷电定位系统，以提升对雷电灾害的预警和应急处理能力。

本文将就雷电定位系统在桐庐电网中的应用进行探讨。

一、雷电定位系统的原理及技术特点雷电定位系统是一项通过接收天空中的电磁信号，利用时间差计算的原理来确定雷电发生位置的技术。

其技术特点包括以下几个方面：1. 定位准确性高：雷电定位系统采用多台接收设备同时工作，通过测量雷电信号到达各个接收设备的时间差，来计算雷电的发生位置。

该系统准确度高，能够精确到数百米。

2. 实时性强：雷电定位系统能够实时监测雷电信号，通过快速响应系统可以在雷电发生前几分钟进行预警，提前采取相应的措施。

3. 覆盖范围广：雷电定位系统具备宽频带特性，能够接收到大气中不同频率范围的电磁信号，因此可以对广大区域内的雷电进行定位。

二、桐庐电网中雷电定位系统的应用雷电定位系统在桐庐电网中得到了广泛应用，主要体现在以下几个方面：1. 雷电预警和监控：雷电定位系统可以准确判断雷电的发生位置和趋势，当监测到雷电活动时，系统能够发出警报信号，及时提醒相关工作人员采取必要的防护措施，避免雷电对电网设备和人员造成损害。

2. 防雷装置的设计和优化：通过雷电定位系统获取到雷电的发生位置和频率等信息，可以为电网的防雷装置的设计提供依据。

针对不同区域的雷电特点，可以优化防雷装置的布局和参数设置，提升电网的防雷能力。

3. 雷电灾害的快速应急处理：在雷电发生后，雷电定位系统可以精确锁定雷电的落地点，以便快速指导抢修人员前往事故现场进行处理。

同时，也可以通过系统分析雷电的传输路径和范围，预估潜在的影响范围，为救援和应急决策提供科学依据。

4. 大气电场监测：雷电定位系统也可以监测大气电场的变化情况，包括电场强度和电势梯度等参数。

这对于电网运行中的其他故障诊断和故障排除也具有重要意义。

总之，雷电定位系统在桐庐电网的应用使得电网管理者能够及时了解雷电的情况，采取相应的措施来保障电网运行的安全稳定。

输电线路雷击故障点查找分析与研究随着电网稳定性的需求越来越高，当输电线路发生雷击故障时，如何快速有效的找到故障点，并恢复送电，保证电网的稳定运行显得尤为重要。

首先通过几种线路故障原因的分析，然后对雷击引起的线路故障进行深入的分析与研究，探讨出快速查找雷击故障点的方法。

标签：输电线路；故障点；雷击1 输电线路故障的原因分析输电线路在运行与维护中，难免会出现线路故障，引起线路跳闸。

从以往的运行与维护实践经验中，发现引起跳闸的原因大致可以分为以下几类：（1）树障：当树木与导线的距离小于《线路安规》相应电压等级的安全距离时，导线与树木之间会产生发电，引起线路开关自动拉开，即所谓的线路跳闸。

（2）导线舞动：导线产生舞动，使得导线间的距离小于安全距离，导致导线之间发生相间短路，线路主保护动作，引起线路跳闸事故。

（3）鸟害，当线路位于树林以及水源丰富的地区，因为鸟巢以及鸟粪导致的线路故障较多。

多次事故都是因为鸟粪，沿悬垂绝缘子串向下流动，导致单相接地事故，也会因为鸟粪造成横担与导线之间引起放电，形成所谓的空气闪络[1]。

（4）外破，是引起线路跳闸的一个重要原因。

从输电线路故障统计当中，因为外力破坏而导致的线路故障，占有线路故障的重大比例。

外力破坏包括工程施工、违章建筑、钓鱼等，这些项目中吊车引起的线路故障最多，故障点一般发生在施工区域，发生线路事故后，导线与吊车上都存在明显的放电痕迹。

（5）污闪，污闪故障主要发生在线路周边有水泥厂、铁厂、公路等污源区域段，一般易发生在久旱后突然降温并出现浓雾或毛毛雨的天气；（6）其他原因如导线接头发热烧断故障、变电站站内设备问题、保护定值计算整定错误、保护误动，线路本体设备问题等等。

（7）雷击。

输电线路雷击引起的线路故障，是输电线路发生故障次数最多的因素，下面将重点进行分析研究。

2 输电线路雷击故障分析与研究输电线路因为雷击引起的跳闸，是输电线路跳闸的首要因素。

每年因为雷击引起的线路跳闸次数，占据线路故障的最大百分比。

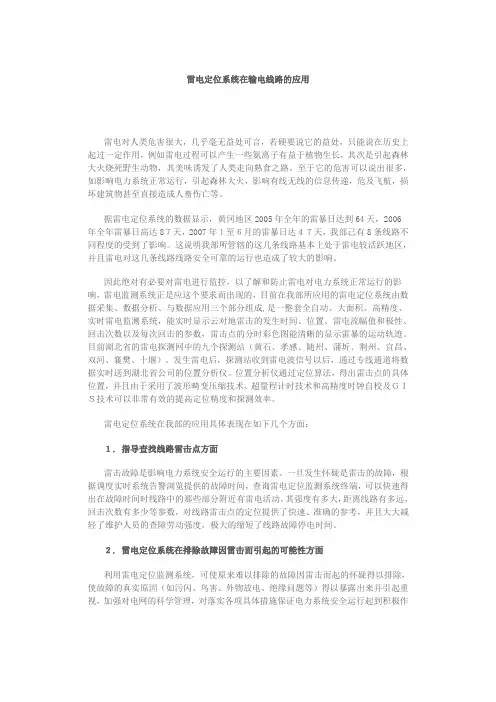

雷电定位系统在输电线路的应用雷电对人类危害很大，几乎毫无益处可言，若硬要说它的益处，只能说在历史上起过一定作用，例如雷电过程可以产生一些氮离子有益于植物生长，其次是引起森林大火烧死野生动物，其美味诱发了人类走向熟食之路。

至于它的危害可以说出很多，如影响电力系统正常运行，引起森林大火，影响有线无线的信息传递，危及飞航，损坏建筑物甚至直接造成人畜伤亡等。

据雷电定位系统的数据显示，黄冈地区2005年全年的雷暴日达到64天，2006年全年雷暴日高达8７天，2007年１至６月的雷暴日达４７天，我部己有8条线路不同程度的受到了影响。

这说明我部所管辖的这几条线路基本上处于雷电较活跃地区，并且雷电对这几条线路线路安全可靠的运行也造成了较大的影响。

因此绝对有必要对雷电进行监控，以了解和防止雷电对电力系统正常运行的影响，雷电监测系统正是应这个要求而出现的，目前在我部所应用的雷电定位系统由数据采集、数据分析、与数据应用三个部分组成,是一整套全自动、大面积、高精度、实时雷电监测系统，能实时显示云对地雷击的发生时间、位置、雷电流幅值和极性、回击次数以及每次回击的参数，雷击点的分时彩色图能清晰的显示雷暴的运动轨迹。

目前湖北省的雷电探测网中的九个探测站（黄石、孝感、随州、蒲圻、荆州、宜昌、双河、襄樊、十堰）。

发生雷电后，探测站收到雷电波信号以后，通过专线通道将数据实时送到湖北省公司的位置分析仪。

位置分析仪通过定位算法，得出雷击点的具体位置，并且由于采用了波形畸变压缩技术、超量程计时技术和高精度时钟自校及ＧＩＳ技术可以非常有效的提高定位精度和探测效率。

雷电定位系统在我部的应用具体表现在如下几个方面：１. 指导查找线路雷击点方面雷击故障是影响电力系统安全运行的主要因素。

一旦发生怀疑是雷击的故障，根据调度实时系统告警浏览提供的故障时间，查询雷电定位监测系统终端，可以快速得出在故障时间时线路中的那些部分附近有雷电活动，其强度有多大，距离线路有多远，回击次数有多少等参数，对线路雷击点的定位提供了快速、准确的参考，并且大大减轻了维护人员的查障劳动强度，极大的缩短了线路故障停电时间。

雷电定位系统在输电线路故障中的应用发布时间：2021-07-20T10:24:47.173Z 来源：《当代电力文化》2021年8期作者：丁荣杰[导读] 高压输电线路由雷击造成的跳闸事故约占总跳闸次数的 40％～70％丁荣杰国网浙江安吉县供电有限公司，安吉县递铺镇昌硕东路298号 313300摘要：高压输电线路由雷击造成的跳闸事故约占总跳闸次数的 40％～70％。

雷电定位系统目前作为电力公司电网事故鉴别的第一手段，与传统手段相比,在第一时间内就能快速定位最近雷击故障杆塔或雷击点,一是缩短了巡视范围，极大提高了巡线工人劳动生产率；二是借助系统参数可以大概率判断故障是否由雷击引起，在极端天气下可以延迟巡线时间，保障巡线工人的安全。

关键词：输电线路、雷击跳闸、雷电定位、雷电参数、事故鉴别0 引言高压输电线路是电网的主干架，作为电力系统的主网支撑电能的输送。

虽然我国的电网经过逐年改造已经日趋坚强，较少出现因输电线路的故障造成全所失电的情况，但因备自投的动作特性瞬时负荷的损失往往不能避免，且故障跳闸线路不能及时恢复送电将影响电网运行可靠性。

因此如何提高查找故障点及恢复送电的时间效率值得探讨研究。

而据统计表明，雷击引起的跳闸是线路故障的主要原因之一（高压输电线路由雷击造成的跳闸事故约占总跳闸次数的 40％～70％[1]）。

以湖州地区为例，2015年至2019年累计发生110千伏输电线路非外破性故障跳闸32次，其中雷击故障13次（占比40.6%，为各项原因之最）。

故雷击成为高压输电线路跳闸的首要威胁因素。

雷电定位系统，是根据输电线路发生雷击后的电气量信息或者雷电探测站探测到的雷电信息查找雷击点的位置。

对输电线路雷击点迅速准确的定位，有助于减轻人工巡线的艰辛劳动，还可以查找线路上的隐患和薄弱环节，提高供电可靠性，减少经济损失[2]。

因此，利用雷电定位快速查找真实故障点区段的深入研究具有实际应用价值。

1 雷电定位系统的构成原理及应用雷电定位系统（Lightning LocatingSystem，简称LLS）是一种大面积、全自动、实时性雷电定位系统[3]。

雷电定位系统应用操作步骤为提高雷雨天气故障查线工作效率，尽快恢复配网故障，下面将雷电定位系统操作步骤发给大家，请各运维单位自行组织学习。

一、打开Internet Explorer程序，在OA登陆框右侧点击“国网北京市电力公司网站”
二、登陆用户
三、进入北京电力公司主页后，左上方“电网技术支持”中选择“新一代雷电定位系统”，进入界面
四、选择左侧导航树中第四个配网系统
五、将鼠标移至雷电查询图标上，可选择按线路查询雷电信息
观察线路周边落雷情况，可为较快判断雷击故障点提供指导。

配电线路雷击故障分析及雷电定位系统应用摘要：我国大力发展配电线路规模，线路的雷击事故也随之增加。

配电线路雷击跳闸故障存在定位精度不高和故障类型难以辨识等难题，从而会给故障的查找和修复带来很大困难。

雷击线路不仅威胁电网的稳定运行，也给人民的财产和生命带来灾害，因此开展雷电故障准确定位以及故障识别技术研究具有重要的研究价值。

基于此，本文章对配电线路雷击故障分析及雷电定位系统应用进行探讨，以供相关从业人员参考。

关键词：配电线路；雷击故障；雷电定位系统；应用引言在配电线路建设中，防雷接地保护是重要环节。

配电线路长时期暴露于自然环境中，且自身防护能力较弱，容易受到自然环境因素的影响，出现各种运行故障问题。

加强对配电线路络线路与设备的保护，分别设置防雷接地设备、防雷接地线，适当降低配电设备的接地电阻，有效提升了配电线路的整体防雷性能，为配电线路的有效、可靠、安全运行提供保证。

1设计规范对配电线路的防雷设计要求配电线路防雷设计，综合电力及风电行业规范要求，其基本方式是进线段配置避雷线1．0～1．5km，另一种是全线架设避雷线。

以上2种防雷方式目前集电线路都在采用。

同时对有避雷线配电线路的反击耐雷水平要求，其中GB/T50064－2014《交流电气装置的过电压保护和绝缘配合设计规范》规定为24～36kA，对双回线路均无明确要求，而对杆塔耐雷水平有较大影响的杆塔接地电阻要求，所有规范要求都相同，最低值为10Ω。

2配电线路雷击故障分析2.1直击雷闪电是一种不受人为因素影响的自然现象。

如果电力线受到闪电攻击，瞬间就会产生高压，影响整个电力线的正常运行，导致电力设备故障，特别是在某些地区。

如果把当地的配电线路设置得很高，就会出现闪电故障，造成设备问题，影响到企业的经济收入，甚至危及周围人的生命。

闪电击中电线会破坏配电线路和电气设备。

虽然许多城市配备了防雷措施，但由于防雷水平低，输电线路在夏季也容易发生故障，影响了整个输电线路的运行。

雷电定位系统在输电线路防雷中的应用摘要：雷电定位系统在输电线路雷击故障点查找、雷击活动规则的研究、为更有针对性的防雷方法提供科学依据等方面提供了重要作用，是电网安全运行的有效保证，也为研究区域性输电线路运行环境的雷电活动规则、帮助输电线路运维部门提出差异化防雷方法提供了数据支撑。

但是，尽管如此，误差仍然存在，因而作为电力企业应提升输电线路的数据准确性，减小系统时间与继电保护设备时间的误差，使雷电定位系统在电网运行中得到更好的应用。

关键词：雷电定位系统；输电线路；防雷；应用1雷电定位系统的组成及定位原理雷电定位系统（LLS）是一个综合运用大地空间测量、地理信息、信号识别及信息处理等相关技术的实时雷电监测系统，它主要由方向时差探测器（TDF）、基地处理机（NPA）和雷电信息系统（LIS）三部分构成。

当雷电发生时，雷电探测器将会接收到以光速向周围传达的雷电电磁波信号，而且将接收到的雷电信号通过相关通讯设备传送到基地站，基地站的相关数据处理设备会对接收到的信号进行分析和计算，依据各个雷电探测器发送信号的时间差以及间隔，经过具体的分析和计算就能精确地定位雷击发生的方位，并且能直观地反映到地图上，以经纬度的方法定位雷击故障点。

不仅如此，雷电定位系统还能精确计量雷击发生的时间，发生电流的大小，雷击次数的多少，为故障发生后的维修排查提供了极大的帮助。

2雷电定位系统应用存在一定的误差2.1雷电定位系统误差任何系统都有其缺点，雷电定位系统尽管对雷击故障点能迅速准确地施行定位，但是在某些情况下也存在误差，这种误差主要有两方面，分别为雷电定位系统误差和输电线路运行单位误差。

雷电定位系统误差主要是系统在进行雷击故障点定位时，由输电线路架起时穿越山水形成系统误差，对于这种误差可以运用计算机技术对接收到的雷电信号线进行修改，再由系统对故障点进行定位，这样能够有效减少因雷电信号波形畸变所带来的定位不准确问题。

关于输电线路运行单位误差，主要是由线路架起和线路衔接方法的不同使得雷电定位系统随雷击故障点定位发生误差，对于这种误差，可以选择在架起输电线路时就对各线路杆塔做精确定位，并对线路杆塔的坐标做有效记录，这样就能在雷电定位系统对雷击故障点进行定位时提供精确参考，进一步提高雷电定位系统对雷击故障点定位的精度，减小误差。

雷电定位系统在输电线路防雷中的应用雷电定位系统在输电线路防雷中的应用随着经济的发展，电力行业的重要性日益凸显。

但是，因为天气变化、气候状况等原因，电力实行大规模输送时常常会遭受到雷击的威胁，给电力供应带来巨大的风险。

因此，对于输电线路防雷问题需要引起重视。

雷电定位系统在输电线路防雷中的应用，可以更加精准地预测雷电活动的发生位置和时间，进而做出相应的预防措施，减少因雷电而引起的电力损失，提高供电的稳定性。

1. 雷电定位系统的基本工作原理雷电定位系统通过接收自然产生的雷电电磁波和电场信号的相位数据，采取双向时差测量原理计算出雷电产生点周围的可能区域。

该系统也被称作多点电力雷电定位系统，它利用先进的计算机技术和电学原理来追踪雷电活动的位置，预测雷电活动发生的方向和强度。

雷电定位系统主要由雷电探测器、雷电传输机和雷电定位中心组成。

雷电探测器负责实时采集雷电电磁波和电场信号，将其传送到地面上的雷电传输机上。

雷电传输机将采集到的数据通过光纤传输或者微波信号传输的方式传送到位于雷电定位中心的计算机上，计算机随后将利用电学原理追踪雷电的位置，并通过轨迹预测来实现对于雷电活动的预报功能。

这样，电力公司就可以及时制定有效的采取措施，以避免因雷电而产生的电力损失和影响。

2. 雷电定位系统的应用现状目前，随着雷电定位技术的迅速发展，雷电定位系统已经广泛应用于实际生产和生活中的各个领域，如石油、航空、通信、城市公共建筑等。

在能源领域，电力公司通过安装雷电定位系统，可以在雷电天气即将到来时及早采取有力措施，以避免电网故障或设备受损而导致用户供电中断。

因此，多个国家的电力公司已经开始使用雷电定位系统来帮助预测和防范雷电灾害。

3. 雷电定位系统的优点与其它雷电预测技术相比，雷电定位系统的优点在于它不仅具有高精度和高准确性，而且在预报雷电活动的盲区上有很好的工作表现。

此外，该系统的预警时间可达3分钟，能供电公司有更多的时间来制定预防措施，提高供电的质量和可靠性。

配电线路雷击故障分析及雷电定位系统应用发布时间：2021-12-23T07:45:16.812Z 来源：《防护工程》2021年27期作者：刘瑞峰[导读] 进入 21 世纪以来，社会经济的发展日益迅速，在这样的背景下，我国电力系统的整体水平得到了不断地提升，也不断地满足着不同用户的用电需求。

国网黎城县供电公司山西黎城 047600摘要：进入 21 世纪以来，社会经济的发展日益迅速，在这样的背景下，我国电力系统的整体水平得到了不断地提升，也不断地满足着不同用户的用电需求。

但是，由于受到各类外界因素的影响，用电系统的稳定性会受到极大的影响。

在目前的 10KV 配电线路的运行过程中，雷电故障发生的频率逐渐增高，该故障类型也引起了人们的关注。

从用电安全的角度来说，保证配电线路的安全性与稳定性不但能够可以高效、持续地为用户供电，而且还能够有效地提升电力系统的安全效果。

所以，在当前的电力系统故障研究中，我们应当从实际出发，结合当前雷击故障的主要类型以及特点，分析配电线路故障的主要类型，做好电力系统的维稳工作。

关键词：配电线路；电力系统；雷击故障；雷电；定位系统目前，我国的电力系统运行，基本上已经形成了比较完备的电力系统，为人类社会的发展与进步提供了巨大的支持。

在电力系统的运行过程中，外部环境对其稳定性的影响十分巨大，尤其是雷击现象会对配电线路产生非常巨大的破坏，因此，做好雷电故障的预防以及雷电定位系统的应用非常重要。

1 当前电力系统中配电线路雷击故障的主要原因分析 1.1 直击雷直击雷是配电线路雷击故障中的一种类型，即带电的云层对大地上的某一点或者某一地上的物体发生非常激烈的放电现象，破坏力也是相对比较巨大的。

在我国目前的电力系统防雷措施中，10KV 以及以下的配电线路设备是不需要单独地架设避雷线的，因为电力系统遭受直击雷的情况是比较少见的。

1.2 感应雷过电压感应雷过电压是配电线雷击故障中发生频率最高的一种故障类型，即在雷云剧烈的摩擦放电之前，配电线路上的正电荷被电场突变点周围的导线所吸引，从而变成了束缚电荷，在这种物理变化之中，雷电中大量的电荷会进入到配电线路之中，并且沿着线路进行移动。

雷电定位监测系统在工作中应用

针对雷电定位监测系统在电网35kV线路查找雷击故障点中的运用，通过电网在使用雷电定位监测系统前后两年的雷击故障查询有关数据，输电线路运行中的重要，同时指出了雷电定位监测系统在今后电网建设设计和规划中的应用前景。这对充分发挥雷电定位监测系统在电网建设中的作用，提高电力系统的安全、经济、可靠运行具有重要的意义。随着国民经济的发展和电力需求的不断增长，电力生产的安全问题越来越突出。对于送电线路来讲，雷击跳闸一直是影响高压输电线路供电可靠的重要因素。对此电力部门采取了架设避雷线、减小保护角，降低杆塔接地电阻，安装线路避雷器等方法来降低雷击事故造成的，雷电定位监测系统是一套全自动、大面积、高度、实时雷电监测系统，能实时遥测并显示云对地放电（地闪）的时间、位置、雷电流峰值、回击次数以及每次回击的参数，雷击点的分时图能清晰地显示雷的运动。通过雷电定位监测系统的应用，使线路运行部门能够在较短时间内发现雷击故障点，降低线路工人寻找故障点的劳动强度；又能及时更换浪涌介绍雷击瓷瓶以保证线路与电力系统的安全运行，同时也为供电企业带来了较好的经济效益和社会效益。在使用雷电定位监测系统后，作为线路设计和运行管理人员可以及时收集到任一时间段内某一区域雷电的落雷密度、落雷强度等详细的一手资料，使得对雷电的监测更为具体和实用。这一技术的应用使电力部门在线路设计和防雷工作建立在更为科学和先进数据积累的基础之上成为可能。
