无障碍报警系统解决方案技术方案西安征星服信息技术服务有限公司二零二零年九月第一：系统概述随着全球经济不断发展，人民生活水平不断提高，人们对生命财产安全意识的不断提高，对各种通信系统智能化简单化的需求不断增强。

无障碍环境，是方便残疾人、伤病人、老年人、孕妇儿童等特殊群体和全社会成员出行，参与社会生活的重要条件。

近些年来，在国家各级政府的重视和领导下，我国的无障碍设施建设取得了可喜的成绩。

特别是经过“十二五”期间的快速发展，我国城市无障碍设施水平显著提高，既保障了残疾人、伤病人、老年人、孕妇、儿童及其他社会成员出行、参与社会生活的权益，完善了城市功能，培育了关注弱势群体、建设现代文明的良好社会新风尚。

但同时也应该看到，我国无障碍建设还存在一些亟待解决的困难和问题。

由于没有专门法规，长期以来我国的无障碍设施建设只能靠政策和技术标准促进。

我国只有部分城市相对系统地开展了无障碍设施的建设，相当部分城市的道路、公共建筑、公共交通设施、居住小区未进行改造，已建无障碍设施急待加强管理。

针对目前的客观现状，成都君豪科技有限公司为此研发了专门给这类特殊群体在紧急情况下提供紧急呼叫求助报警的紧急呼叫报警系统。

该系统的功能是当有人在残卫里突发紧急情况需要帮助时，按下红色紧急求助按钮，卫生间门头上的声光警号会发出声光报警，管理中心紧急呼叫主机会发出声光报警并显示呼叫的残卫编号，安保人员接警后及时解救，到现场用专用钥匙在紧急按钮上复位，报警解除，所有呼叫和复位信息都有记录，系统采用二芯总线制连接。

第二：设计原则残卫紧急呼叫系统设计应遵循以下原则：2.1：安全性：系统设计时，严格按照弱电专业设计规范，确保人身和系统本身安全、可靠。

系统采用DC 12V电源，比传统呼叫器采用AC 220V电压更安全，卫生间是一个非常潮湿的空间，并且求助时，求助之人可能正在洗手，不安全电压可能会使求助者遭到更大的伤害。

2.2：可靠性：设备选型时除了考虑设备技术性能外，还要考虑设备的可靠性，该系统采用专线制设计，从而保证系统不会受其他系统的干扰，系统更加稳定可靠。

第1章残卫求救呼叫报警系统1.1 系统概述建设无障碍环境，是方便残疾人、老年人、伤病人、妇女儿童等特殊群体的重要条件。

写字楼，商场等人流量大，为了保障残疾人、老年人、伤病人、妇女、儿童及其他社会成员，我公司专门为汇景国际中心针对这类特殊群体在紧急情况下提供求助的呼叫系统。

该系统的功能是当有人在残卫里需要帮助时，按求助面板，中央监控器会声光报警并显示呼叫的残卫编号，安保人员及时解救，现场复位面板复位，报警解除，所有呼叫和复位都有记录，总线连接，中央监控，DC24V。

1.2 设计原则残卫求助呼叫系统设计遵循安全性、可靠性、实用性、先进性、开放性、监督性、易用性相统一的原则，并具体体现为：安全性：系统设计时，严格实行弱电专业设计规范，确保人身和系统本身安全、可靠。

该系统采用DC24V，比传统呼叫器采用220V电压更安全，卫生间是一个非常潮湿的空间，并且求助时，求助之人可能正在洗手，不安全电压可能会使求助者遭到更大的伤害。

可靠性：设备选型时除了考虑设备技术性能外，还要考虑设备的可靠性，从设备这个基础环节上严格控制，保证整个系统运行的稳定、可靠。

实用性：为了保护投资者的利益，本方案以实用为首要原则，根据本项目的实际需求，在保证系统功能的前提下，以性能/价格比的最优为主要设计目标，合理进行方案的设计。

开放性：该系统可以单独成系统，也可以和楼控或其它系统共用监控主机。

督促性：该系统求助后若得不到解救和专门钥匙复位，声光报警将一直持续，对安保部门有督促作用，并且记录了所有的求助和解救时间。

易用性：求助面板和复位面板安装位置明显，触摸方便，操作简单。

1.3 设计依据《城市道路和建筑物无障碍设计规范》GJG 50-20011.4 设计方案设计为汇景国际中心无障碍卫生间设置残卫求助系统，在卫生间距地面高0.4-0.5米处设求助呼叫按钮；当弱势群体需要求助时按下手动报警按钮，事发地点附近声光报警器动作，相关安保人员立即到事发地点急救，急救完毕，复位解除报警状态，恢复正常。

T W-H T系列残卫求助呼叫系统一、系统概述无障碍环境，是方便残疾人、老年人、伤病人、妇女儿童等特殊群体和全社会成员出行、参与社会生活的重要条件。

近些年来，在各级政府的重视和领导下，我国的无障碍建设取得了可喜的成绩。

特别是经过“十五”、“十一五”期间的快速发展，我国城市无障碍水平显着提高，既保障了残疾人、老年人、伤病人、妇女、儿童及其他社会成员出行、参与社会生活的权益，也完善了城市功能，培育了关注弱势群体、建设现代文明的良好社会风尚。

但同时也应该看到，我国无障碍建设还存在一些亟待解决的困难和问题。

由于没有专门法规，长期以来我国的无障碍建设只能靠政策和技术标准促进。

我国只有部分城市相对系统地开展了无障碍建设，相当部分城市的道路、公共建筑、公共交通设施、居住小区未进行改造，已建无障碍设施管理急待加强，信息交流无障碍也较为薄弱。

针对目前的客观现状，北京泰文科技有限公司为此研发了专门给这类特殊群体在紧急情况下提供求助的呼叫系统。

该系统的功能是当有人在残卫里需要帮助时，按求助面板，中央监控器会声光报警并显示呼叫的残卫编号，安保人员及时解救，现场复位面板复位，报警解除，所有呼叫和复位都有记录，总线连接，中央监控，DC24V。

二、设计原则TW-HT系列残卫求助呼叫系统设计遵循安全性、可靠性、实用性、先进性、开放性、监督性、易用性相统一的原则，并具体体现为：安全性：系统设计时，严格实行弱电专业设计规范，确保人身和系统本身安全、可靠。

该系统采用DC24V，比传统呼叫器采用220V电压更安全，卫生间是一个非常潮湿的空间，并且求助时，求助之人可能正在洗手，不安全电压可能会使求助者遭到更大的伤害。

可靠性：设备选型时除了考虑设备技术性能外，还要考虑设备的可靠性，从设备这个基础环节上严格控制，保证整个系统运行的稳定、可靠。

实用性：为了保护投资者的利益，本方案以实用为首要原则，根据本项目的实际需求，在保证系统功能的前提下，以性能/价格比的最优为主要设计目标，合理进行方案的设计。

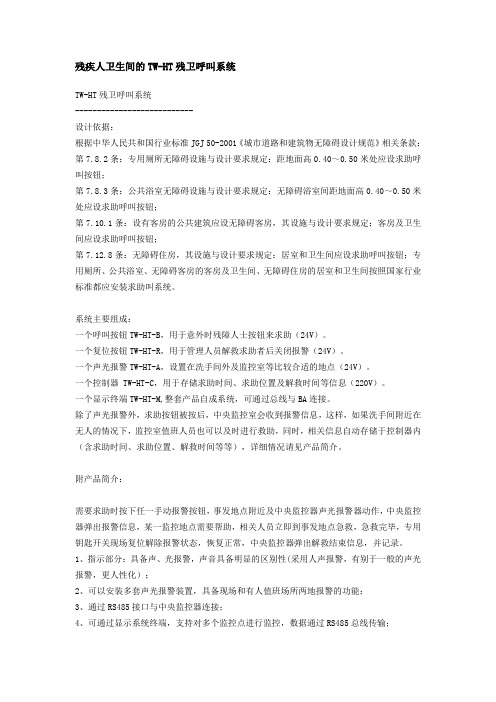

残疾人卫生间的TW-HT残卫呼叫系统TW-HT残卫呼叫系统---------------------------设计依据：根据中华人民共和国行业标准JGJ 50-2001《城市道路和建筑物无障碍设计规范》相关条款：第7.8.2条：专用厕所无障碍设施与设计要求规定：距地面高0.40～0.50米处应设求助呼叫按钮；第7.8.3条：公共浴室无障碍设施与设计要求规定：无障碍浴室间距地面高0.40～0.50米处应设求助呼叫按钮；第7.10.1条：设有客房的公共建筑应设无障碍客房，其设施与设计要求规定：客房及卫生间应设求助呼叫按钮；第7.12.8条：无障碍住房，其设施与设计要求规定：居室和卫生间应设求助呼叫按钮；专用厕所、公共浴室、无障碍客房的客房及卫生间、无障碍住房的居室和卫生间按照国家行业标准都应安装求助叫系统。

系统主要组成：一个呼叫按钮TW-HT-B，用于意外时残障人士按钮来求助（24V）。

一个复位按钮TW-HT-R，用于管理人员解救求助者后关闭报警（24V）。

一个声光报警TW-HT-A，设置在洗手间外及监控室等比较合适的地点（24V）。

一个控制器 TW-HT-C，用于存储求助时间、求助位置及解救时间等信息（220V）。

一个显示终端TW-HT-M,整套产品自成系统，可通过总线与BA连接。

除了声光报警外，求助按钮被按后，中央监控室会收到报警信息，这样，如果洗手间附近在无人的情况下，监控室值班人员也可以及时进行救助，同时，相关信息自动存储于控制器内（含求助时间、求助位置、解救时间等等），详细情况请见产品简介。

附产品简介：需要求助时按下任一手动报警按钮，事发地点附近及中央监控器声光报警器动作，中央监控器弹出报警信息，某一监控地点需要帮助，相关人员立即到事发地点急救，急救完毕，专用钥匙开关现场复位解除报警状态，恢复正常，中央监控器弹出解救结束信息，并记录。

1、指示部分：具备声、光报警，声音具备明显的区别性(采用人声报警，有别于一般的声光报警，更人性化）；2、可以安装多套声光报警装置，具备现场和有人值班场所两地报警的功能；3、通过RS485接口与中央监控器连接；4、可通过显示系统终端，支持对多个监控点进行监控，数据通过RS485总线传输；5、具备显示能力，对出现事故的场所编号进行显示；6、具备事故记录：时间，编号，解除时间（对事故进行记录主要考虑一旦发生意外情况，有记录可以明确求救是否及时的的责任问题）；7、具备事件导出功能；8、数据支持断电保护；10、具备时间调整；11、提供汉字显示，可根据不同工作状态灵活显示内容；12、可根据监控点数量调整监控路数，适应能力强；13、报警信号可引出，与其他相关设备联动。

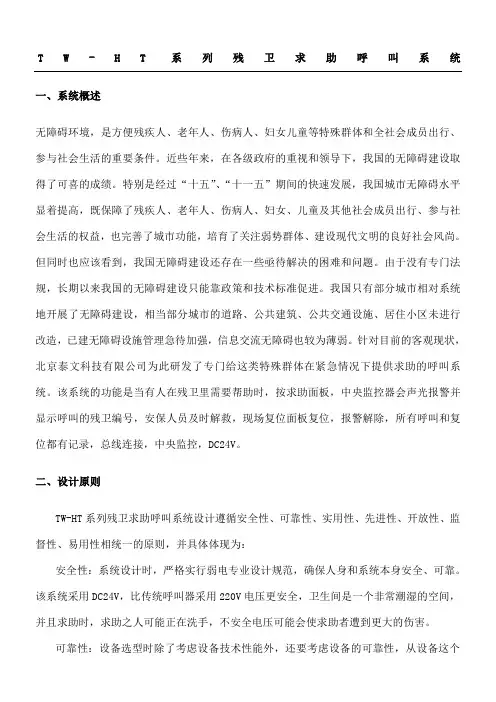

T W-H T系列残卫求助呼叫系统一、系统概述无障碍环境，是方便残疾人、老年人、伤病人、妇女儿童等特殊群体和全社会成员出行、参与社会生活的重要条件。

近些年来，在各级政府的重视和领导下，我国的无障碍建设取得了可喜的成绩。

特别是经过“十五”、“十一五”期间的快速发展，我国城市无障碍水平显着提高，既保障了残疾人、老年人、伤病人、妇女、儿童及其他社会成员出行、参与社会生活的权益，也完善了城市功能，培育了关注弱势群体、建设现代文明的良好社会风尚。

但同时也应该看到，我国无障碍建设还存在一些亟待解决的困难和问题。

由于没有专门法规，长期以来我国的无障碍建设只能靠政策和技术标准促进。

我国只有部分城市相对系统地开展了无障碍建设，相当部分城市的道路、公共建筑、公共交通设施、居住小区未进行改造，已建无障碍设施管理急待加强，信息交流无障碍也较为薄弱。

针对目前的客观现状，北京泰文科技有限公司为此研发了专门给这类特殊群体在紧急情况下提供求助的呼叫系统。

该系统的功能是当有人在残卫里需要帮助时，按求助面板，中央监控器会声光报警并显示呼叫的残卫编号，安保人员及时解救，现场复位面板复位，报警解除，所有呼叫和复位都有记录，总线连接，中央监控，DC24V。

二、设计原则TW-HT系列残卫求助呼叫系统设计遵循安全性、可靠性、实用性、先进性、开放性、监督性、易用性相统一的原则，并具体体现为：安全性：系统设计时，严格实行弱电专业设计规范，确保人身和系统本身安全、可靠。

该系统采用DC24V，比传统呼叫器采用220V电压更安全，卫生间是一个非常潮湿的空间，并且求助时，求助之人可能正在洗手，不安全电压可能会使求助者遭到更大的伤害。

可靠性：设备选型时除了考虑设备技术性能外，还要考虑设备的可靠性，从设备这个基础环节上严格控制，保证整个系统运行的稳定、可靠。

实用性：为了保护投资者的利益，本方案以实用为首要原则，根据本项目的实际需求，在保证系统功能的前提下，以性能/价格比的最优为主要设计目标，合理进行方案的设计。

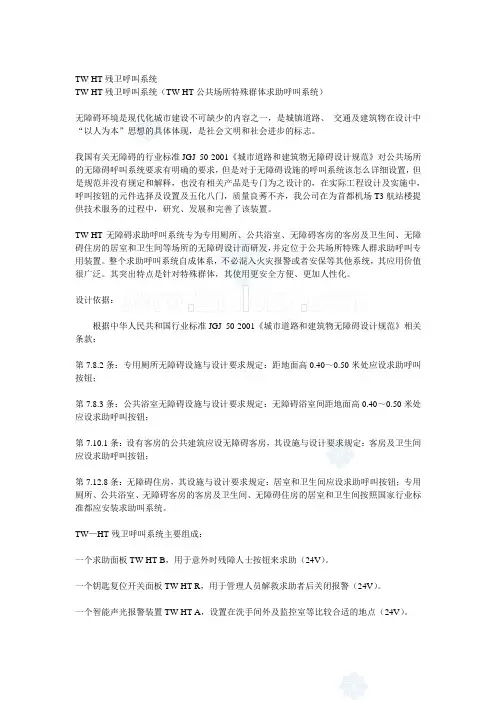

TW-HT残卫呼叫系统TW-HT残卫呼叫系统（TW-HT公共场所特殊群体求助呼叫系统）无障碍环境是现代化城市建设不可缺少的内容之一，是城镇道路、交通及建筑物在设计中“以人为本”思想的具体体现，是社会文明和社会进步的标志。

我国有关无障碍的行业标准JGJ 50-2001《城市道路和建筑物无障碍设计规范》对公共场所的无障碍呼叫系统要求有明确的要求，但是对于无障碍设施的呼叫系统该怎么详细设置，但是规范并没有规定和解释，也没有相关产品是专门为之设计的，在实际工程设计及实施中，呼叫按钮的元件选择及设置及五化八门，质量良莠不齐，我公司在为首都机场T3航站楼提供技术服务的过程中，研究、发展和完善了该装置。

TW-HT无障碍求助呼叫系统专为专用厕所、公共浴室、无障碍客房的客房及卫生间、无障碍住房的居室和卫生间等场所的无障碍设计而研发，并定位于公共场所特殊人群求助呼叫专用装置。

整个求助呼叫系统自成体系，不必混入火灾报警或者安保等其他系统，其应用价值很广泛。

其突出特点是针对特殊群体，其使用更安全方便、更加人性化。

设计依据：根据中华人民共和国行业标准JGJ 50-2001《城市道路和建筑物无障碍设计规范》相关条款：第7.8.2条：专用厕所无障碍设施与设计要求规定：距地面高0.40～0.50米处应设求助呼叫按钮；第7.8.3条：公共浴室无障碍设施与设计要求规定：无障碍浴室间距地面高0.40～0.50米处应设求助呼叫按钮；第7.10.1条：设有客房的公共建筑应设无障碍客房，其设施与设计要求规定：客房及卫生间应设求助呼叫按钮；第7.12.8条：无障碍住房，其设施与设计要求规定：居室和卫生间应设求助呼叫按钮；专用厕所、公共浴室、无障碍客房的客房及卫生间、无障碍住房的居室和卫生间按照国家行业标准都应安装求助叫系统。

TW—HT残卫呼叫系统主要组成：一个求助面板TW-HT-B，用于意外时残障人士按钮来求助（24V）。

一个钥匙复位开关面板TW-HT-R，用于管理人员解救求助者后关闭报警（24V）。

第1章残卫求救呼叫报警系统1.1 系统概述建设无障碍环境，是方便残疾人、老年人、伤病人、妇女儿童等特殊群体的重要条件。

写字楼，商场等人流量大，为了保障残疾人、老年人、伤病人、妇女、儿童及其他社会成员，我公司专门为汇景国际中心针对这类特殊群体在紧急情况下提供求助的呼叫系统。

该系统的功能是当有人在残卫里需要帮助时，按求助面板，中央监控器会声光报警并显示呼叫的残卫编号，安保人员及时解救，现场复位面板复位，报警解除，所有呼叫和复位都有记录，总线连接，中央监控，DC24V。

1.2 设计原则残卫求助呼叫系统设计遵循安全性、可靠性、实用性、先进性、开放性、监督性、易用性相统一的原则，并具体体现为：安全性：系统设计时，严格实行弱电专业设计规范，确保人身和系统本身安全、可靠。

该系统采用DC24V，比传统呼叫器采用220V电压更安全，卫生间是一个非常潮湿的空间，并且求助时，求助之人可能正在洗手，不安全电压可能会使求助者遭到更大的伤害。

可靠性：设备选型时除了考虑设备技术性能外，还要考虑设备的可靠性，从设备这个基础环节上严格控制，保证整个系统运行的稳定、可靠。

实用性：为了保护投资者的利益，本方案以实用为首要原则，根据本项目的实际需求，在保证系统功能的前提下，以性能/价格比的最优为主要设计目标，合理进行方案的设计。

开放性：该系统可以单独成系统，也可以和楼控或其它系统共用监控主机。

督促性：该系统求助后若得不到解救和专门钥匙复位，声光报警将一直持续，对安保部门有督促作用，并且记录了所有的求助和解救时间。

易用性：求助面板和复位面板安装位置明显，触摸方便，操作简单。

1.3 设计依据《城市道路和建筑物无障碍设计规范》GJG 50-20011.4 设计方案设计为汇景国际中心无障碍卫生间设置残卫求助系统，在卫生间距地面高0.4-0.5米处设求助呼叫按钮；当弱势群体需要求助时按下手动报警按钮，事发地点附近声光报警器动作，相关安保人员立即到事发地点急救，急救完毕，复位解除报警状态，恢复正常。

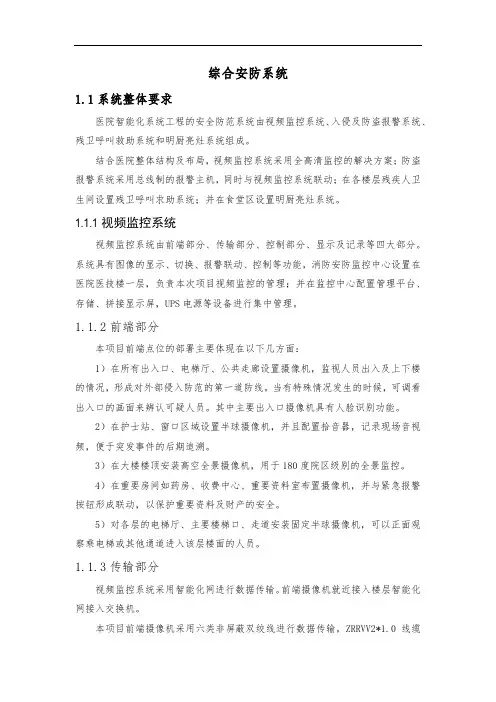

综合安防系统1.1系统整体要求医院智能化系统工程的安全防范系统由视频监控系统、入侵及防盗报警系统、残卫呼叫救助系统和明厨亮灶系统组成。

结合医院整体结构及布局，视频监控系统采用全高清监控的解决方案；防盗报警系统采用总线制的报警主机，同时与视频监控系统联动；在各楼层残疾人卫生间设置残卫呼叫求助系统；并在食堂区设置明厨亮灶系统。

1.1.1视频监控系统视频监控系统由前端部分、传输部分、控制部分、显示及记录等四大部分。

系统具有图像的显示、切换、报警联动、控制等功能，消防安防监控中心设置在医院医技楼一层，负责本次项目视频监控的管理；并在监控中心配置管理平台、存储、拼接显示屏，UPS电源等设备进行集中管理。

1.1.2前端部分本项目前端点位的部署主要体现在以下几方面：1）在所有出入口、电梯厅、公共走廊设置摄像机，监视人员出入及上下楼的情况，形成对外部侵入防范的第一道防线。

当有特殊情况发生的时候，可调看出入口的画面来辨认可疑人员。

其中主要出入口摄像机具有人脸识别功能。

2）在护士站、窗口区域设置半球摄像机，并且配置拾音器，记录现场音视频，便于突发事件的后期追溯。

3）在大楼楼顶安装高空全景摄像机，用于180度院区级别的全景监控。

4）在重要房间如药房、收费中心、重要资料室布置摄像机，并与紧急报警按钮形成联动，以保护重要资料及财产的安全。

5）对各层的电梯厅、主要楼梯口、走道安装固定半球摄像机，可以正面观察乘电梯或其他通道进入该层楼面的人员。

1.1.3传输部分视频监控系统采用智能化网进行数据传输。

前端摄像机就近接入楼层智能化网接入交换机。

本项目前端摄像机采用六类非屏蔽双绞线进行数据传输，ZRRVV2*1.0线缆作为供电线缆；电梯监控摄像机由就近管理间将线缆引入电梯控制机房，轿厢与机房通讯采用无线传输设备进行数据通讯。

室内的电源线和信号线采用Ø20的JDG钢管敷设至桥架，管间、信号支管与桥架之间跨接接地线。

1.1.4控制部分消防安防监控中心部署视频管理平台完成整个系统中所有设备的认证、注册以及控制信令的下发功能；同时实现对各监控图像的管理、授权、控制功能；同时完成监控系统中设备的管理、认证以及权限分配功能。
