双容水箱液位控制系统设计

双容液位控制系统的设计一、引言液位控制是工业生产过程中非常重要的一项控制技术，涉及到很多行业，如化工、石油、机械等。

双容液位控制系统是一种常见的液位控制系统，适用于双容器之间液位的控制和调节。

本文旨在介绍双容液位控制系统的设计原理、建模过程和控制策略。

二、设计原理设计双容液位控制系统的关键是建立双容器之间液位与控制阀的开启程度之间的数学关系。

常用的数学模型有级差模型和电气模拟模型。

级差模型假设两个容器之间的液位差与控制阀的开启程度成线性关系。

电气模拟模型则通过电路和元件来模拟液位和控制阀之间的关系。

三、建模过程1.确定系统的输入和输出变量：输入变量通常是控制阀的开度，输出变量是液位差。

2.建立数学模型：可以使用级差模型或电气模拟模型。

2.1级差模型建模：液位差=K*(开度1-开度2)其中，K为级差因子，开度1和开度2分别为上游容器和下游容器的控制阀开度。

2.2电气模拟模型建模：使用电路和元件来模拟液位和控制阀之间的关系，如使用电阻模拟阀门、电容模拟容器等。

3.验证和调优模型：通过实验或仿真验证模型的准确性，并根据实际情况对模型参数进行调优。

四、控制策略反馈控制是根据实际液位差与设定值之间的偏差来调整控制阀的开启程度，使液位差尽可能接近设定值。

前馈控制是在系统受到外部干扰时，根据干扰信号的大小来改变控制阀的开启程度，以抵消干扰对液位差的影响。

采用PID控制器是常用的控制策略。

PID控制器根据比例、积分和微分三个参数来调节控制阀的开启程度，以实现液位的稳定控制。

五、总结双容液位控制系统是一种常见的液位控制系统，涉及到液位建模和控制策略的设计。

本文介绍了双容液位控制系统的设计原理、建模过程和控制策略，包括级差模型和电气模拟模型的建模方法，以及反馈控制和前馈控制的控制策略。

双容液位控制系统的设计需要根据具体的应用需求进行调整和优化，并且需要进行实验验证和参数调优才能达到理想的控制效果。

双容水箱液位控制系统设计首先，双容水箱液位控制系统的基本原理是根据水位信号的反馈来控制水泵的启停。

当水箱液位低于设定值时，水泵启动，开始抽水；当液位达到设定值时，水泵停止运行。

这样就可以实现水箱液位的自动控制。

第一，确定水箱的容积和设计液位。

容积和设计液位的确定需要根据实际应用情况来选择，一般要考虑水泵的流量和工作时间等因素。

容积大的水箱可以减少水泵启停的频率，但其建设和维护成本也较高。

第二，确定水位传感器的选择和安装。

水位传感器是检测水箱液位的关键部件，可以选择浮子式传感器、超声波传感器等。

选择合适的传感器需要考虑其精度、可靠性、成本和使用环境等因素。

安装传感器时要确保其与水箱的接触良好，避免信号干扰。

第三，确定控制器的选择和编程。

控制器是实现水位控制的核心部件，可以选择PLC、单片机等。

控制器的选择要考虑其处理能力、输入输出接口和编程灵活性等因素。

编程时需要设置液位设定值和控制逻辑，使得系统能够准确地控制水泵的启停。

第四，确定水泵的选择和安装。

水泵是水箱液位控制系统的关键设备，可以选择离心泵、自吸泵等。

选择合适的水泵需要考虑其流量、扬程、功率和效率等因素。

水泵的安装要确保其与水箱的连接可靠，并考虑水泵的防护和维护问题。

第五，确定报警和保护措施。

对于水箱液位控制系统，需要设置相应的报警和保护机制，以及应急措施。

例如，当水泵故障或水箱液位异常时，系统应该能够及时发出报警，并采取相应的措施避免设备损坏或事故发生。

最后，测试和调试系统。

在系统设计和安装完成后，需要进行全面的测试和调试工作。

首先测试传感器和控制器的工作是否正常，然后测试水泵的启停控制是否准确。

同时，还需要进行系统的稳定性和灵敏度测试，确保系统能够稳定运行和满足实际需求。

总之，双容水箱液位控制系统的设计需要综合考虑容积、液位传感器、控制器、水泵、报警保护和测试调试等方面的因素。

只有设计合理并正确配置这些部件，才能实现高效、稳定的液位控制。

基于MCGS双容水箱的液位控制系统的设计液位控制系统的设计是指通过控制液位，使其保持在一定的范围内，以确保液位不超过或低于设定的阈值。

基于MCGS双容水箱的液位控制系统设计，是指采用MCGS双容水箱作为液位控制的主要装置，通过合理的控制算法和参数设置，实现水箱液位的稳定控制。

MCGS双容水箱是一种具有两个容器的水箱系统，其中一个容器填充水，另一个容器排空水，通过控制两个容器之间的水位差，可以实现对整个水箱液位的控制。

基于这种结构，可以设计出以下几个方面的液位控制系统。

第一，传感器的选取和安装。

传感器是液位控制系统的核心部件，用于实时检测水箱的液位信息。

在选取传感器时，需要考虑传感器的灵敏度、稳定性和耐腐蚀性等因素。

传感器一般安装在水箱的上部和下部，以便检测到液位的变化。

第二，控制算法的设计。

针对MCGS双容水箱的特点，可以设计出一套合理的控制算法来控制液位。

一种常用的控制算法是PID控制算法，通过调节水箱出水流量和进水流量的比例，实现对液位的控制。

通过对水箱系统进行建模和仿真，可以确定合适的PID参数，从而实现液位的稳定控制。

第三，控制参数的设置。

在设计液位控制系统时，需要合理设置控制参数，包括PID参数、液位报警阈值和控制的液位范围等。

PID参数的设置可以通过试验和调整来完成，液位报警阈值可以根据实际需求来确定，控制的液位范围可以根据水箱容量和水流量等因素来设定。

第四，系统的安全保护措施。

在设计液位控制系统时，需要考虑到系统的安全性，防止出现液位过高或过低的情况。

可以设置液位报警装置，在液位超出设定的范围时发出警报，以便及时采取措施，避免发生事故。

综上所述，基于MCGS双容水箱的液位控制系统设计需要考虑传感器的选取和安装，控制算法的设计，控制参数的设置以及系统的安全保护措施。

通过合理的设计和调试，可以实现对水箱液位的稳定控制，确保系统的运行安全和稳定。

双容水箱液位串级控制系统设计
设计一个双容水箱液位串级控制系统需要考虑以下几个方面：水箱容量、水泵的流量、液位传感器的安装位置以及液位控制算法的选择。

首先，需要确定主水箱和辅助水箱的容量。

容量的选择应该根据实际
需求和使用场景来决定。

主水箱通常较大，以保证在较长时间内可以提供
稳定的水源。

辅助水箱的容量通常较小，主要用于补充主水箱的水源。

其次，确定水泵的流量。

水泵的流量应该能够满足系统的需求。

水泵
的选择应该考虑到系统的最大需求量以及水泵的工作效率等因素。

然后，需要确定液位传感器的安装位置。

液位传感器通常安装在水箱内，并通过传感器来检测水位的变化。

液位传感器的选择应该考虑到传感
器的精度、可靠性以及适应环境的能力。

最后，需要选择合适的液位控制算法。

常用的液位控制算法包括比例
控制、PID控制等。

液位控制算法的选择应该根据系统的需求、控制精度
以及系统的动态特性来决定。

在系统的实现过程中，还需要考虑到管道的设计、水泵的控制与保护、液位反馈的处理以及系统的安全性等方面。

总之，双容水箱液位串级控制系统的设计需要综合考虑水箱容量、水
泵流量、液位传感器安装位置以及液位控制算法的选择。

通过合理设计和
配置，可以实现水箱液位的稳定控制，满足实际需求。

双容水箱液位串级控制系统_毕业设计1. 设计题目双容水箱液位串级控制系统设计2. 设计任务图1所示双容水箱液位系统，由水泵1、2分别通过支路1、2向上水箱注水，在支路一中设置调节阀，为保持下水箱液位恒定，支路二则通过变频器对下水箱液位施加干扰。

试设计串级控制系统以维持下水箱液位的恒定。

1图1 双容水箱液位控制系统示意图3. 设计要求1） 已知上下水箱的传递函数分别为：111()2()()51p H s G s U s s ∆==∆+，22221()()1()()()201p H s H s G s Q s H s s ∆∆===∆∆+。

要求画出双容水箱液位系统方框图，并分别对系统在有、无干扰作用下的动态过程进行仿真（假设干扰为在系统单位阶跃给定下投运10s 后施加的均值为0、方差为0.01的白噪声）；2） 针对双容水箱液位系统设计单回路控制，要求画出控制系统方框图，并分别对控制系统在有、无干扰作用下的动态过程进行仿真，其中PID 参数的整定要求写出整定的依据（选择何种整定方法，P 、I 、D 各参数整定的依据如何），对仿真结果进行评述；3） 针对该受扰的液位系统设计串级控制方案，要求画出控制系统方框图及实施方案图，对控制系统的动态过程进行仿真，并对仿真结果进行评述。

4.设计任务分析系统建模基本方法有机理法建模和测试法建模两种，机理法建模主要用于生产过程的机理已经被人们充分掌握，并且可以比较确切的加以数学描述的情况；测试法建模是根据工业过程的实际情况对其输入输出进行某些数学处理得到，测试法建模一般较机理法建模简单，特别是在一些高阶的工业生产对象。

对于本设计而言，由于双容水箱的数学模型已知，故采用机理建模法。

在该液位控制系统中，建模参数如下：控制量：水流量Q ；被控量：下水箱液位；控制对象特性： 111()2()()51p H s G s U s s ∆==∆+（上水箱传递函数）； 22221()()1()()()201p H s H s G s Q s H s s ∆∆===∆∆+（下水箱传递函数）。

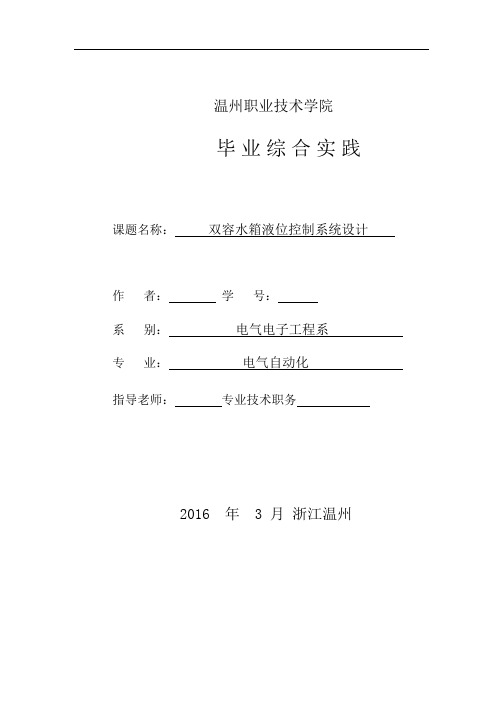

温州职业技术学院毕业综合实践课题名称：双容水箱液位控制系统设计作者：学号：系别：电气电子工程系专业：电气自动化指导老师：专业技术职务2016 年 3 月浙江温州课题摘要在工业生产中，液位控制通常具有滞后性、大惯性和时变性等特点，所以实现液位控制的快速性和稳定性，对于提高产品质量和生产效率有很重要的现实意义。

本课题针对液位控制系统的特点及实现快速、稳定的液位控制在现实工业生产中的意义，设计了一个双容水箱液位控制系统。

其中运用到传感器、采集卡检测液位，并采用了PLC的AD/DA转换模块将数字量转换成模拟量输出。

本系统PID参数在整定的设置和范围，使最终系统无稳态误差，无超量调节，各项指标均满足设计要求。

本系统实现简单，硬件要求不高，且能对液位进行实时显示，具有控制过程的特殊性，本设计提出了一种基于PID算法来实现双容水箱液位控制系统，主要是为了达到生产过程中对液位控制速度快，稳定性高等特点。

关键词PID控制传感器 AD/DA转换- 2 -目次1 绪论......................................................... - 4 -1.1 课题的提出.............................................. - 4 -1.2 国内外研究现状.......................................... - 5 -1.2.1 国外研究现状...................................... - 5 -1.2.2 国内研究现状..................................... - 6 -1.3 过程控制的发展过程...................................... - 7 -1.3.1 过程控制的发展.................................... - 7 -1.3.2 过程控制策略与算法的进展........................ - 8 -1.3.3 传统过程控制存在的问题............................ - 9 -1.4 PID控制的发展现状及意义............................... - 10 -2 水箱的数学建模............................................... - 11 -2.1 数学模型的介绍......................................... - 11 -2.2 数学模型的建立......................................... - 11 -2.2.1 机理法........................................... - 11 -2.2.2 实验法........................................... - 12 -2.3 本文中水箱液位数学模型的建立........................... - 13 -2.3.1 系统介绍......................................... - 13 -2.3.2 建立步骤......................................... - 14 -2.3.3 实验数据......................................... - 15 -3 硬件设计..................................................... - 16 -3.1 变频器.................................................. - 16 -3.1.1 主回路........................................... - 17 -3.1.2 控制回路......................................... - 18 -3.1.3 变频器的选择..................................... - 19 -3.1.4 变频器的作用..................................... - 20 -3.2 压力传感器............................................. - 20 -3.2.1 工作原理......................................... - 20 -3.3 电动调节阀............................................. - 21 -3.3.1 工作原理......................................... - 21 -4 PID控制..................................................... - 21 -4.1 比例（P）控制及调节过程................................ - 21 -4.2 积分（I）控制及调节过程................................ - 22 -4.3 微分（D）控制及调节过程................................ - 23 -5 MCGS组态软件................................................ - 24 -5.1 MCGS简介.............................................. - 24 -5.2 MCGS的构成............................................ - 25 -5.2.1 MCGS组态软件的系统构成.......................... - 25 -- 3 -5.2.2 MCGS组态软件界面简介............................ - 26 -5.3 MCGS组态软件的功能和特点.............................. - 27 -5.4 MCGS组态软件的工作方式................................ - 29 -5.5 画面的制作和编辑....................................... - 30 -5.5.1 主页面........................................... - 30 -5.5.2 模拟水流动....................................... - 31 -5.5.3 各个控件的制作................................... - 32 -5.5.4 水箱中液位变化的动画效果制作..................... - 33 - 结论............................................................ - 34 - 致谢............................................................ - 35 - 参考文献........................................................ - 35 -1 绪论1.1 课题的提出随着工业生产的飞速发展，人们对控制系统的控制精度、响应速度、系统稳定性与适应能力的要求越来越高。

基于MATLAB的双容水箱液位控制系统设计双容水箱液位控制系统是一种常见的控制系统，用于控制水箱中液位的稳定性。

这个系统的主要目标是保持水箱中的液位在一个提前设定好的范围内。

在这篇文章中，我们将基于MATLAB来设计和实现一个双容水箱液位控制系统。

首先，我们需要定义系统的输入和输出。

在这个系统中，输入是水箱中的水流量，输出是水箱中的液位。

我们假设系统中的水流量是恒定的，并且可以通过控制阀门的开关来改变流量。

接下来，我们需要建立双容水箱液位控制系统的数学模型。

对于这个系统，我们可以使用连续时间的均衡方程来描述液位的变化。

假设水箱中的两个容器分别为C1和C2，它们之间通过阀门进行连接。

液位的变化是由水的流入和流出速度之间的差异决定的。

我们可以用下面的方程来表示两个容器液位变化的速度：C1 * dh1/dt = Qin - q12 - q01C2 * dh2/dt = q12 - q02其中，C1和C2分别表示两个容器的容积，dh1/dt和dh2/dt表示液位的变化速率，Qin表示系统输入的水流量，q12表示C1到C2的流出速度，q01表示C1的流出速度，q02表示C2的流出速度。

我们可以通过求解这个方程组来得到系统的状态空间表示。

为了简化推导，我们假设液位变化的速率很快，即dh1/dt≈0和dh2/dt≈0。

在这种情况下，我们可以得到一个简化的状态空间表示：x=(h1,h2)u = (Qin, q01, q02)其中，x是系统的状态向量，包括两个容器的液位，u是系统的控制输入向量，包括系统的输入流量和阀门的开关。

接下来，我们需要设计一个合适的控制器来控制系统的输出液位。

在这里，我们选择使用PID控制器。

PID控制器通过调整控制输入u来控制输出液位。

PID控制器的输出是根据系统的误差信号计算得到的。

在这里，误差信号是目标液位与实际液位之间的差异。

PID控制器通过比例增益、积分增益和微分增益来调整控制输入，以最小化误差信号。

双容水箱液位流量串级控制系统设计引言：双容水箱液位流量串级控制系统是一种用于控制液位和流量的自动化系统。

该系统通过对水泵和阀门的控制，实现对水箱液位和流量的精确调节。

在工业生产中，液位和流量的稳定控制对于保证生产过程的正常运行至关重要。

因此，设计一个可靠的双容水箱液位流量串级控制系统具有重要的实际意义。

系统设计：1.系统硬件组成-水泵：负责将水从源头输送至水箱中。

-水箱：承装和储存水，通过液位传感器测量液位。

-液位传感器：用于测量水箱液位，将测量结果传输给控制器。

-流量传感器：用于测量水流量，将测量结果传输给控制器。

-控制阀：通过控制水流量来调节水箱液位。

-控制器：根据液位和流量传感器的反馈信号，控制水泵和控制阀的启停和开关。

2.系统工作原理双容水箱液位流量串级控制系统的工作原理是通过液位和流量传感器实时监测水箱液位和水流量的变化，并将测量结果传输给控制器。

控制器根据设定的目标液位和流量值，计算出所需的水泵和控制阀的工作状态。

当实际液位或流量低于目标值时，控制器启动水泵和控制阀以增加水流量，从而提高液位；反之，当实际液位或流量高于目标值时，控制器关闭水泵和控制阀以减少水流量，以降低液位。

3.系统控制策略双容水箱液位流量串级控制系统的控制策略可以采用PID控制器。

PID控制器是一种常用的控制算法，它通过对比实际测量值和目标值，计算出一个控制量，然后对被控对象进行控制。

其算法由比例(P)、积分(I)和微分(D)三个部分组成，可以有效地控制系统稳定性和响应速度。

在双容水箱液位流量串级控制系统中，可以将液位作为主要控制量，流量作为辅助控制量。

首先，通过对液位传感器和流量传感器的测量值进行PID控制，控制水泵的启动和停止，以满足目标液位和流量的要求。

接下来，根据控制阀的反馈信号，通过控制阀的开关来实现对水箱液位的精确调节。

4.系统安全性和可靠性双容水箱液位流量串级控制系统设计中，应考虑系统的安全性和可靠性。

双容水箱液位控制系统方案一、前言在许多工业生产过程中，水位的控制是非常关键的环节。

双容水箱液位控制系统是一种常用的水位控制方案，它通过两个水容器之间的液位传感器和控制阀门来实现液位的自动控制。

本文将就双容水箱液位控制系统的设计方案进行详细介绍。

二、系统结构[插入系统结构示意图]系统由两个水容器、液位传感器、控制阀门和控制器组成。

其中，一个水容器为水箱，另一个水容器为储水槽。

三、系统原理四、系统设计步骤1.确定控制策略首先要确定液位控制的目标和要求，例如需要将水箱液位控制在一定范围内。

然后根据具体的要求设计控制策略，如使用PID控制算法。

2.选择液位传感器根据实际需要选择合适的液位传感器，可以使用浮球式液位传感器或是压力式液位传感器。

传感器的选择需要考虑其测量范围、精度和稳定性等因素。

3.选择控制阀门选择合适的控制阀门用于控制水的流入和流出。

阀门的选择需要考虑其流量范围、响应速度和可控性等因素。

同时，还需要考虑阀门的安装位置和连接方式等因素。

4.确定控制器和通信协议选择合适的控制器用于接收液位传感器的信号，并控制控制阀门的开关状态。

通常可以选择PLC或是单片机作为控制器，并根据实际需要确定通信协议。

5.编写控制程序根据控制策略和控制器的要求编写控制程序，实现液位的自动控制。

程序需要包括液位传感器的读取、控制阀门的开关和液位的调节等功能。

6.系统调试和优化对安装完毕的系统进行调试和优化，通过实际测试来验证系统的性能和稳定性。

如有需要，可以对控制策略和参数进行调整，以满足实际应用的需求。

五、系统特点和应用1.可靠性高：通过使用液位传感器和控制器，系统能够实时监测和控制液位，避免了人工操作的误差。

2.自动化程度高：系统可以实现液位的自动控制，减少了人工操作的工作量。

3.调节性能好：根据实际需要，可以选择合适的控制策略和参数，以实现液位的快速调节和稳定控制。

4.应用范围广：双容水箱液位控制系统广泛应用于各类工业生产过程中，如供水系统、储罐液位控制等。
