碳纤维表面处理的方法有

碳纤维表面处理方法的探讨1 引言碳纤维在混凝土中的分散状态是碳纤维混凝土制备和应用过程中的关键问题，对其导电性能、电一力和力一电等效应具有重要的影响。

国内外学者对碳纤维的分散开展了大量研究工作，美國纽约州立大学布法罗分校的D.D.L.Chung最早采用甲基纤维素（MC）作为分散剂对纤维分散进行改善。

此外，她还提出对碳纤维进行表面改性的两种方法：一种是将碳纤维浸泡在强氧化剂溶液中或在臭氧中处理[1]，在其表面形成具有亲水性的含氧官能团；另一种方法是将碳纤维浸泡在硅烷偶联剂溶液中，在纤维表面形成硅烷涂层而提高亲水性。

孙辉、孙明清等发现在水泥浆体中掺加羧甲基纤维素钠（CMC）和硅灰能显著改善碳纤维的分散性。

王闯等[2]使用甲基纤维素（MC）、羧甲基纤维素钠（CMC）、羟乙基纤维素（HEC）3种常用分散剂后发现分散剂对短碳纤维的分散效果为HEC>CMC>MC。

2 常用表面处理方法2.1 阳极氧化法阳极氧化法，又称为电化学氧化表面处理，是以碳纤维作为电解池的阳极，石墨作为阴极，在电解水的过程中利用阳极生产的“氧”，氧化碳纤维表面的碳及其含氧官能团，将其先氧化成羟基，之后逐步氧化成酮基、羧基和二氧化碳的过程。

阳极氧化法对碳纤维的处理效果不仅与电解质的种类密切相关，并且增加电流密度与延长氧化时间是等效的。

该表面处理方法可以通过改变反应温度、电解质浓度、处理时间和电流密度等条件进行控制。

通过此方法处理后，使碳纤维表面引入各种功能基团而改善纤维的浸润和黏接等特性，显著增加碳纤维增强复合材料的力学性能。

庄毅等[3]采用碳酸氢铵为电解质，对PAN基碳纤维进行阳极氧化处理后，测试发现复合材料的层间剪切断裂转变为张力断裂，使其ILSS提高了49%。

阳极氧化法的特点是氧化反应缓和，易于控制，处理效果显著，可对氧化程度进行精确控制，目前已得到广泛应用，是目前最具有实用价值的方法之一。

但是处理后残留电解质的洗净和干燥十分繁琐，需要连续的电化学处理设备，对处理后的碳纤维进行充分的水洗、烘干，会增加处理成本。

对碳纤维表面处理的认识与理解碳纤维是一种新型的纤维材料，因其具有轻质、高强度、耐腐蚀等优良性能而被广泛应用于航空、航天、汽车、体育器材等领域。

然而，碳纤维表面具有一定的亲水性和表面能，与其他材料接触时易产生剥离、分层等问题，因此碳纤维的表面处理变得尤为重要。

本文将对碳纤维表面处理的认识与理解进行详细阐述。

一、碳纤维表面处理的必要性由于碳纤维表面的亲水性和表面能，对各类粘接剂的黏附能力强，同时对于各种腐蚀环境的敏感度也较高。

在实际生产、应用过程中，碳纤维经常需要和其他不同材料进行接触，如金属、陶瓷等。

此时若没有进行必要的表面处理，易造成产物剥离、结构松散、化学腐蚀等问题，从而影响产品的使用性能。

二、碳纤维表面处理的方法1、物理处理：该方法主要包括氧气、等离子体、激光等方法。

其中，氧气处理是目前较为常用的方法。

氧气在高温下与碳纤维表面发生氧化反应，改善纤维表面亲水性，增加其表面能。

等离子体、激光处理也能有效地改善碳纤维表面性质。

除此之外，还可采用研磨、喷砂等方法将碳纤维表面的油污、杂质清除，提高其粘接性和耐腐蚀性。

2、表面涂层：这种方法是通过在碳纤维表面覆盖一层特殊涂层，来改善其表面性质。

常用的涂层有聚合物、金属、氧化物等，可根据需要选择不同材料的涂层。

例如，以聚合物涂层为例，可以通过电泳沉积、喷涂等方式在碳纤维表面涂覆一层聚合物薄膜，以增加碳纤维表面的粘接力和耐腐蚀性。

3、化学处理：该方法通过在碳纤维表面引入一些化学物质，改变其表面性质，以提高其粘接性和耐腐蚀性。

常用的化学处理方法有表面喷涂、表面改性等。

例如，采用表面改性法，可以将碳纤维表面进行阳离子化改性，增加其表面的化学反应活性，改善其粘接性和耐腐蚀性。

三、表面处理后的碳纤维性质变化经过表面处理的碳纤维，其表面能被有效改善，亲水性变强，粘接力和耐腐蚀性能都能得到提高，从而可在更广泛、更复杂的应用中发挥更为优异的性能。

四、总结碳纤维表面处理是当前碳材料领域的一个热点问题，对于完善碳材料的力学性能和表界面性能至关重要，是碳材料研究和应用的必经之路。

碳纤维布施工工艺方法和要求一、应根据施工现场和被加固构件混凝土实际状况，拟定施工方案和施工计划。

对所使用的碳纤维片材、配套树脂、机具等做好施工前准备工作。

（一）表面处理：1、应清除被加固构件表面的剥落、疏松、蜂窝、腐蚀等劣化混凝土，露出混凝土结构层，并用修复材料将表面修复平整。

2、应按设计要求对裂缝进行灌缝或封闭处理。

3、被粘贴混凝土表面应打磨平整，除去表层浮浆、油污等杂质，直至完全露出混凝土结构新面。

转角粘贴处要进行导角处理并打磨成圆弧状，圆弧半径不应小于20㎜。

4、混凝土表面应清理干净并保持干燥。

（二）涂刷底层树脂：1、按产品供应商提供的材料配比进行配制；甲、乙两组胶按配比装入容器桶内，采用电锤及扩大头钻头，转速在600转/分，搅拌时间约8分钟；使胶无色差。

搅拌均匀后方可使用。

2、应用滚筒刷将底层树脂均匀涂抹于混凝土表面。

应在树脂表面指触干燥后立即进行下一步工序施工。

（三）找平处理：1、应按产品供应商提供的工艺规定配制找平材料。

2、应对混凝土表面凹陷部位用找平材料填补平整，且不应有楞角。

3、转角处应用找平材料修复为光滑的圆弧，半径应不小于20㎜。

4、应在找平材料表面指触干燥后立即进行下一步工序施工。

（四）粘贴碳纤维片材：1、粘贴碳纤维布应符合下列要求：（1）按设计要求的尺寸裁剪碳纤维布；（2）应按产品供应商提供的工艺规定配制浸渍树脂并均匀涂抹于所要粘贴的部位；（3）用专用的滚筒顺纤维方向多次滚压，挤除气泡，使浸渍树脂充分浸透碳纤维布。

滚压时不得操作碳纤维布；（4）多层粘贴重复上述步骤，应在纤维表面浸渍树脂指触干燥后立即进行下一层的粘贴；（5）在最后一层碳纤维布的表面均匀涂抹浸渍树脂。

2、应按下列步骤粘贴碳纤维板：（1）应按设计要求的尺寸裁剪碳纤维板，按产品供应商提供的工艺规定配制粘结树脂；（2）将碳纤维板表面擦拭干净至无粉尘。

如需粘贴两层时，对底层碳纤维板两面均应擦拭干净；（3）擦拭干净的碳纤维板应立即涂刷粘结树脂，胶层应呈突起状，平均厚度不小于2㎜；（4）将涂有粘结树脂的碳纤维板用手轻压贴于需粘贴的位置。

碳纤维施工工艺碳纤维是一种轻质高强度材料，具有优异的机械性能和化学稳定性，因此在建筑、航空航天、汽车等领域得到广泛应用。

碳纤维施工工艺是指利用碳纤维材料进行建筑结构加固、修复和新建的工艺方法。

在本文中，我们将介绍碳纤维施工工艺的常用方法和操作步骤。

1. 表面处理在进行碳纤维施工前，首先需要对施工表面进行处理。

表面处理的目的是去除污垢、油脂和松散的材料，确保碳纤维能够与基材充分粘结。

通常采用的表面处理方法包括喷砂、化学清洗和机械磨削等。

2. 粘结剂选择选择合适的粘结剂是碳纤维施工工艺中非常重要的一步。

常见的粘结剂有环氧树脂、聚酯树脂和水泥基粘结剂等。

不同的粘结剂有不同的特性和适用范围，需要根据具体情况进行选择。

3. 碳纤维布铺贴将预先浸渍好的碳纤维布贴在待加固或修复的结构表面上。

碳纤维布要紧密贴附在结构表面，并确保没有气泡或皱褶。

在施工过程中，要注意避开横梁、支撑等构件，保证碳纤维布的贴附均匀。

4. 粘接将碳纤维布粘接到结构表面上，使用适当的粘结剂进行固化。

具体的粘接方法取决于使用的粘结剂类型，通常有刷涂、滚涂或喷涂等。

在施工过程中，要注意确保粘结剂均匀涂抹，避免粘结剂过多或过少。

5. 压实在粘接完成后，使用专门的工具对碳纤维布进行压实。

压实的目的是确保碳纤维与结构表面之间的紧密接触，并提高粘结强度。

常用的压实工具包括滚筒、刮板和喷涂等。

6. 后处理碳纤维施工完成后，需要进行适当的后处理工作。

后处理包括修整、填缝和打磨等。

修整是指修剪或切割多余的碳纤维布，使其与结构表面保持一致。

填缝是指使用特殊的填缝材料填补碳纤维布。

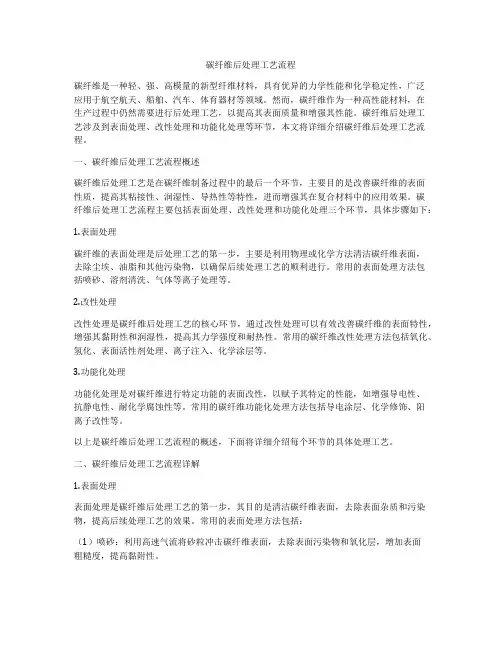

碳纤维后处理工艺流程碳纤维是一种轻、强、高模量的新型纤维材料，具有优异的力学性能和化学稳定性，广泛应用于航空航天、船舶、汽车、体育器材等领域。

然而，碳纤维作为一种高性能材料，在生产过程中仍然需要进行后处理工艺，以提高其表面质量和增强其性能。

碳纤维后处理工艺涉及到表面处理、改性处理和功能化处理等环节，本文将详细介绍碳纤维后处理工艺流程。

一、碳纤维后处理工艺流程概述碳纤维后处理工艺是在碳纤维制备过程中的最后一个环节，主要目的是改善碳纤维的表面性质，提高其粘接性、润湿性、导热性等特性，进而增强其在复合材料中的应用效果。

碳纤维后处理工艺流程主要包括表面处理、改性处理和功能化处理三个环节，具体步骤如下：1.表面处理碳纤维的表面处理是后处理工艺的第一步，主要是利用物理或化学方法清洁碳纤维表面，去除尘埃、油脂和其他污染物，以确保后续处理工艺的顺利进行。

常用的表面处理方法包括喷砂、溶剂清洗、气体等离子处理等。

2.改性处理改性处理是碳纤维后处理工艺的核心环节，通过改性处理可以有效改善碳纤维的表面特性，增强其黏附性和润湿性，提高其力学强度和耐热性。

常用的碳纤维改性处理方法包括氧化、氢化、表面活性剂处理、离子注入、化学涂层等。

3.功能化处理功能化处理是对碳纤维进行特定功能的表面改性，以赋予其特定的性能，如增强导电性、抗静电性、耐化学腐蚀性等。

常用的碳纤维功能化处理方法包括导电涂层、化学修饰、阳离子改性等。

以上是碳纤维后处理工艺流程的概述，下面将详细介绍每个环节的具体处理工艺。

二、碳纤维后处理工艺流程详解1.表面处理表面处理是碳纤维后处理工艺的第一步，其目的是清洁碳纤维表面，去除表面杂质和污染物，提高后续处理工艺的效果。

常用的表面处理方法包括：（1）喷砂：利用高速气流将砂粒冲击碳纤维表面，去除表面污染物和氧化层，增加表面粗糙度，提高黏附性。

（2）溶剂清洗：采用有机溶剂如丙酮、丙醇等对碳纤维表面进行清洁，去除油脂、树脂等污染物。

碳纤维表面处理与改性碳纤维很少单独使用，主要用作复合材料的增强体，其力学性能优势通过复合材料发挥出来。

但复合材料的性能不仅取决于碳纤维本身，更取决于碳纤维与基体之间的界面。

良好的界面结合才能将载荷有效传递给碳纤维，从而充分发挥碳纤维的高强度、高模量特性。

反之，如果碳纤维与基体之间的界面性能较差，应力无法在界面有效传递，则碳纤维的力学性能优势难以发挥出来，将导致复合材料的性能下降。

碳纤维经过高温炭化处理后，大部分非碳元素被脱除，纤维表面呈现较高的惰性，导致在制造复合材料时基体对碳纤维的浸润性变差。

通过对碳纤维进行表面改性，可以改善其表面活性以及与基体的浸润性，增强纤维与基体之间的相互作用，从而有利于复合材料力学性能的提高。

因此，表面处理工艺是碳纤维制备过程中的重要环节之一。

碳纤维的表面改性处理方法有很多，如气相氧化法（包括空气氧化、臭氧氧化）、等离子体处理、液相氧化法（包括酸液氧化、阳极氧化)、表面涂层法、表面接枝法等。

每种处理方法都有自己的优缺点，如气相氧化法流程短，碳纤维经过气相氧化处理后可直接上浆，不需要配套水洗和干燥设备，但是其氧化程度不易控制。

而阳极氧化法具有氧化程度易于控制、氧化过程缓和、氧化效果显著等特点，但该方法需要配套水洗和干燥设备，流程较长。

阳极氧化法的最大优点是处理时间短，能够满足连续生产的要求，因而成为目前国内外碳纤维生产线在线配套的主要方法。

此外，近几年表面涂层法和表面接枝法也发展迅速，特别是基于纳米材料和高分子材料的碳纤维表面改性方法研究较多，在实验室取得了良好的效果，有望成为新一代在线配套的表面处理方法。

1、阳极氧化法阳极氧化法通常是在电解质溶液中以碳纤维为阳极、石墨板为阴极对碳纤维表面进行电化学处理。

电解质溶液种类较多,主要可以分为酸性、碱性及中性三种。

酸性电解质主要为无机含氧酸,如硫酸、硝酸、磷酸、硼酸等;碱性电解质有氢氧化钠、氢氧化钡、氢氧化钙、氢氧化镁磷酸钾、磷酸钠等;中性电解质主要有硝酸钾、硝酸钠以及碳酸氢铵、碳酸铵、磷酸铵等铵盐类电解质。

2020年01月碳纤维表面处理及其复合材料性能研究张安花（厦门新凯复材科技有限公司，福建厦门361021）摘要：碳纤维具有耐高温、导电、导热、耐腐蚀等性能，可制作成各种复合材料产品，应用于不同领域中。

为提升航空复合材料强度，研究使用浓硝酸、浓硝酸超声处理碳纤维表面，经处理会影响碳纤维表面的微结构、表面化学组成，达到增强复合材料性能效果。

关键词：碳纤维；表面处理；复合材料性能碳纤维主要和树脂等材料复合，具有增强作用，可制造出更先进的复合材料。

但因类石墨结构其表面存在一定化学惰性，很难浸润树脂及化学反应，表面难与树脂结合，进而影响复合材料强度。

故需改变碳纤维表面性质，以增加碳纤维表面的极性官能团及表面活化，进而更容易浸润和发生化学反应，使复合材料界面更紧密连接而增加强度。

通常采用偶联剂涂层法、氧化法、等离子等处理方法.在航空领域因耐燃效果需求高使用酚醛树脂，而市面上的碳纤维较少有偶联剂涂层适用酚醛树脂，本文研究液相氧化法与超声协同处理碳纤维表面，达到增加酚醛树脂碳纤维复合材料强度。

1实验方法1.1碳纤维表面处理方法（1）碳纤维表面的上浆剂脱除选用PAN 基碳纤维，型号为Toray T700，使用乙醇/丙酮进行回流处理，其体积比为1:1，处理时间为48h ，将碳纤维表面的上浆剂(即偶合剂)脱除（2）脱浆后碳纤维再进行表面处理处理方法有两种:第一，在浓硝酸中浸泡，温度为60℃，处理时间为2h ；第二，浓硝酸超声处理2h ，浓度为65%，250E II 型超声波，功率和频率分别为250W 和40kHz 。

所有处理工作的结束后，去离子水清洗碳纤维，使其为中性，再在真空中烘干，温度为80℃，直到碳纤维恒重量为止。

1.2复合材料制备采用碳纤维与PF475酚醛树脂制成复合材料预浸布，酚醛树脂与异丙醇制成固成份70%的树脂，使用缠绕法进行制作预浸材，制成纤维含量FAW 100g/m 2，树脂含量RC%37%，用55度将溶剂烘烤至VC%1%以下的预浸材，再将预浸材进行积层堆叠成试片，采用成型温度160度，时间50min 进行加压固化，制成2mm 厚度复材试片。

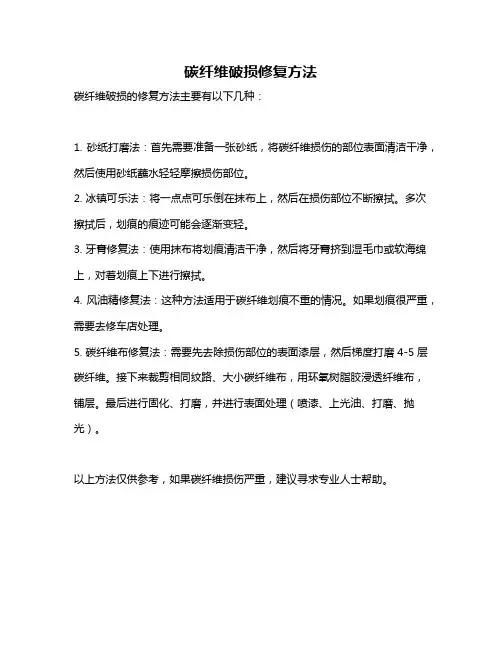

碳纤维破损修复方法
碳纤维破损的修复方法主要有以下几种：
1. 砂纸打磨法：首先需要准备一张砂纸，将碳纤维损伤的部位表面清洁干净，然后使用砂纸蘸水轻轻摩擦损伤部位。

2. 冰镇可乐法：将一点点可乐倒在抹布上，然后在损伤部位不断擦拭。

多次擦拭后，划痕的痕迹可能会逐渐变轻。

3. 牙膏修复法：使用抹布将划痕清洁干净，然后将牙膏挤到湿毛巾或软海绵上，对着划痕上下进行擦拭。

4. 风油精修复法：这种方法适用于碳纤维划痕不重的情况。

如果划痕很严重，需要去修车店处理。

5. 碳纤维布修复法：需要先去除损伤部位的表面漆层，然后梯度打磨4-5层碳纤维。

接下来裁剪相同纹路、大小碳纤维布，用环氧树脂胶浸透纤维布，铺层。

最后进行固化、打磨，并进行表面处理（喷漆、上光油、打磨、抛光）。

以上方法仅供参考，如果碳纤维损伤严重，建议寻求专业人士帮助。

碳纤维表面处理技术分析随着近些年我国工业技术水平的不断提升，当前碳纤维材料的应用变得越来越广泛，且其相关的处理技术，也有这较为迅猛的发展趋势，进一步巩固了碳纤维材料在航空航天、建筑、化工、汽车等领域的应用成效。

为了强化相关人员的认识，本文通过对碳纤维表面处理技术的内容展开分析，希望能够起到一些积极的参考作用。

标签：碳纤维;表面处理;技术分析;探究在工业应用上，由于碳纤维材料具有较小的相对密度，且其比强较高、比模量高、热膨胀系数小等特点，所以其应用效果比着以往的材料更具优越性。

为了更好发挥碳纤维材料的作用，需要对其表面进行有效的处理，降低碳纤维表面的惰性，发挥其高性能的使用特点。

在调查中发现，针对碳纤维这种材料，国内外的表面改性研究都极为活跃，通过提升表面活性，能够强化碳纤维与基体树脂之间的界面性能，进而巩固复合材料层间剪切强度。

1 非氧化法1.1 气相沉积法针对碳纤维表面处理技术的内容，采用气相沉积法，可以对材料界面的黏结性能进行巩固，进一步增强复合材料的层间剪切强度。

在技术应用的过程中，主要可以采取两种方法：一种是对碳纤维材料进行加热，当其温度达到1200℃的时候，再利用相应的混合气体展开处理，甲烷等混合气体，会在碳纤维表面形成无定型碳的涂层，整个材料的剪切强度可以提升两倍;另一种是利用喹啉溶液来进行处理，同时经过干燥程序后，碳纤维复合材料层间的剪切强度能够提升2-3倍。

尽管这种方法能够提升复合材料的界面性能，但是其工艺条件比较苛刻，执行过程中具有一定的危险性，所以在工业化应用上并不是十分的广泛。

1.2 电聚合法在电场力的作用下，电聚合法可以令那些含有活性基团的单体，在碳纤维表面聚合为膜，进而对材料的表面形态、组成进行改善。

在对电聚合法进行应用的时候，主要采用一些热塑性的聚合物，但是由于这些聚合物自身不具备耐高温的性能，所以复合材料的高温层间剪切强度、湿态层间剪切强度，均会出现不同程度的下降。
