各种恒流电路分析

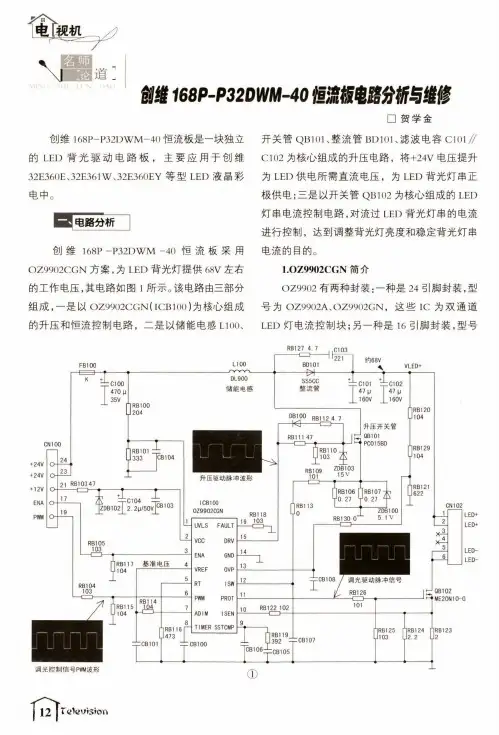

倒绻168P -P 32D W M -40恒流様电路分析与维修□贺学金创维168P -P 32D W M -40恒流板是一块独立 的L E D 背光驱动电路板，主要应用于创维 32E 360E 、32E 361W 、32E 360EY 等型 LED 液晶彩 电中。

创维168P -P 32D W M -40恒流板采用O Z 9902C G N 方案，为L ED 背光灯提供68V 左右的工作电压，其电路如图1所示。

该电路由三部分 组成，一是以〇Z 9902C G N ( ICB 100)为核心组成 的升压和恒流控制电路，二是以储能电感L 100、开关管Q B 1U 1、整流管BD 101、滤波电容C 101//C 102为核心组成的升压电路，将+24V 电压提升为LED 供电所需直流电压，为L ED 背光灯串正 极供电;三是以开关管Q B 102为核心组成的LED 灯串电流控制电路,对流过LED 背光灯串的电流 进行控制，达到调整背光灯亮度和稳定背光灯串电流的目的。

1.OZ 9902CGN 简介O Z 9902有两种封装:一种是24引脚封装，型号为O Z 99()2A 、O Z 9902G N ,这些1C 为双通道L ED 灯电流控制块；另一种是16引脚封装，型号C103调光控制信号P W M 波形12 Tvisionw w w.j w1989.c n APPL-IATSJCE F2E P A IT R I7SJG为OZ9902C G N,此IC为单通道LED灯电流控 制块。

创维168P-P32D W M-40恒流板采用的是 第二种，该芯片内含振荡器、升压驱动、背光灯电 流控制、保护电路。

功能特性是:可设计恒流驱动 和恒压驱动模式,可实现0~100%的P W M调光控 制，支持模拟线性调光模式；升压频率稳定（该频 率可设置）,具有功率M O S管过流、输出对地短 路、灯条短路、输出过载、过流等保护功能。

多用恒流充电器电路设计及原理详解恒流充电器是一种能够提供恒定电流充电的电路设计。

它的设计原理是基于负反馈控制原理，在充电过程中，监测充电电流并通过负反馈控制电路来保持充电电流在设定值上的恒定。

恒流充电器主要由一个电源，一个负反馈控制电路和一个负载组成。

首先，电源供电的直流电通过一个电流调节元件输入到负载中。

这个电流调节元件可以是晶体管、电阻或者电流传感器等。

在这个电流调节元件的帮助下，可以将电池的电压稳定在一个设定值上，并通过校准元件进行校准。

接下来，负反馈控制电路对充电电流进行监测，并根据充电电流与设定值之间的差异来调节电流调节元件的导通电流。

负反馈控制电路可以采用运算放大器、比较器、反馈电路等元件，根据峰值检测、综合反馈等原理来实现电流的负反馈控制。

最后，负载通过电流调节元件获取相应的恒定电流进行充电。

当电池内部电压上升到设定的最大限制值时，充电过程停止。

这种恒流充电器可以确保电流稳定、电池充电效率高并且能够延长电池的使用寿命。

在恒流充电器的设计中，需要注意以下几个关键因素：1.充电电流设定值的选择：根据电池的特性和需求，选择一个合适的充电电流设定值，以确保电池能够得到高效的充电。

2.恒流控制元件的选择：根据充电电流的设定值和需求，选择一个适合的恒流控制元件，例如电流传感器、晶体管等。

3.负反馈控制电路的设计：根据设定的充电电流，设计合适的负反馈控制电路来实现电流的恒定控制。

可以根据需要选择运算放大器、比较器等元件来实现电流的负反馈控制。

4.充电电路的保护措施：为了确保电池的安全性和延长使用寿命，可以在充电电路中添加过电压、过热、过流等保护措施来避免因充电过程中出现的故障而对电池造成损害。

恒流充电器常见的应用场景包括电动车充电器、手机充电器、电池充电器等，可以提供恒定电流的充电功率，保证了充电过程中的电流稳定性和充电效率。

总结起来，恒流充电器通过负反馈控制电路，实现充电电流的恒定控制。

它能够提供稳定的充电电流，确保了充电过程的高效性和电池的安全性。

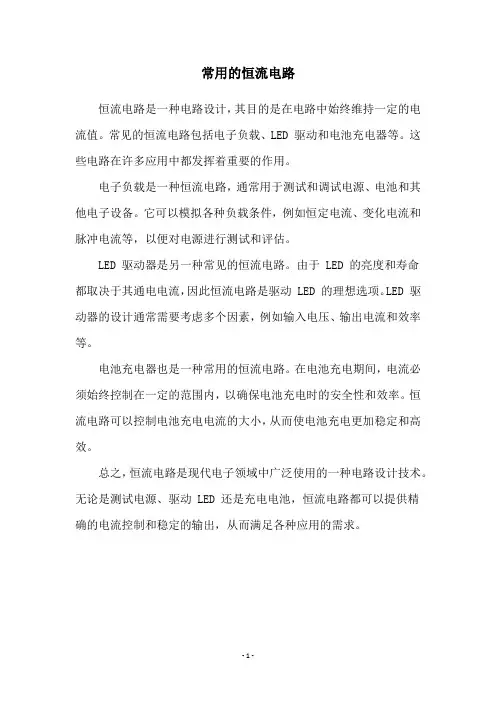

常用的恒流电路
恒流电路是一种控制电流大小不受负载变化影响的电路。

在实际电路中，常用的恒流电路有电流源电路和晶体管恒流源电路。

一、电流源电路
1. 晶体管基本电流源电路
晶体管基本电流源电路是一种简单的恒流电路，由一个固定电阻和晶体管组成。

其原理是通过晶体管的基极和发射极之间的电压来控制电流。

当输入信号的电压改变时，电流也会相应地改变。

2. 晶体管双向恒流源电路
晶体管双向恒流源电路是一种具有双向输出的恒流电路，其原理是使用两个晶体管和一个电阻网络实现。

当输入信号的电压改变时，输出电流也会相应地改变。

二、晶体管恒流源电路
晶体管恒流源电路是一种高精度、高稳定性的恒流电路，其原理是通
过负反馈控制器将输出电流保持在恒定的值。

该电路通常由一个晶体管、一个稳压电路、一个电阻和一个电容组成。

总之，恒流电路在实际应用中有着广泛的用途，如LED驱动、电机控制、高精度电源等。

通过采用适当的电路设计和元件选择，可以实现高效、稳定的恒流输出，从而为实际应用提供可靠的支持。

mos管恒流源电路介绍在电子电路中，常常需要使用恒流源来对电路中的负载进行电流控制。

MOS管恒流源电路是一种常见的电路配置，它可以提供稳定的电流输出并对负载电阻的变化具有一定的抵抗能力。

本文将对MOS管恒流源电路进行全面、详细、完整且深入地探讨。

基本原理MOS管恒流源电路是通过MOS管的工作原理来实现恒流输出的。

当MOS管处于饱和区时，其漏极电流与栅极电压成正比。

通过合理的电路设计和偏置设置，可以使得MOS管工作在饱和区，从而实现恒流输出。

电路结构MOS管恒流源电路的基本结构如下所示：Vdd|R|+---| ||MOS|| |---|GND其中，Vdd为电源电压，R为负载电阻，MOS为MOS管。

通过控制MOS管的栅极电压，可以控制电路中的电流。

工作原理MOS管恒流源电路的工作原理如下：1.当电源电压Vdd施加在电路上时，MOS管的栅极电压为0V，此时MOS管处于截止区，没有漏极电流流过负载电阻R。

2.当把栅极电压逐渐增加时，当栅极电压达到某个阈值电压时，MOS管开始进入饱和区。

此时，栅极电压的增加将导致漏极电流的增加。

3.当栅极电压继续增加时，MOS管的漏极电流逐渐稳定在一个恒定值。

这是因为MOS管的饱和区特性决定了漏极电流与栅极电压成正比。

4.当电源电压Vdd变化时，由于MOS管的饱和区特性，漏极电流基本保持不变，从而实现了对负载电阻变化的抵抗能力。

设计与优化设计和优化MOS管恒流源电路时，需要考虑以下几个关键因素：1. MOS管尺寸选择MOS管的尺寸选择对电路的性能有重要影响。

较大的MOS管尺寸可以提供更大的漏极电流范围，但也会增加电路的功耗和面积。

因此，需要根据具体应用需求综合考虑。

2. 偏置电路设计为了使MOS管能够工作在饱和区，需要设计合适的偏置电路。

常见的偏置电路包括电流镜电路和电流源电路。

合理的偏置电路设计可以提高电路的稳定性和性能。

3. 电源电压选择电源电压的选择也会影响电路的性能。

4～20ma恒流输出电路分析1，电路概括一些传感器仪表电路，变送器电路中经常用到4～20ma可调恒流输出，本文将为您提供一个廉价简洁的方案，其中包括电路使用说明，电路灵活变通方法，电路计算分析等详细介绍。

2，电路说明电路分为三部分：A，输入部分：输入部分由0～2ma信号源经过R5形成一个“0～1V”的可变电压然后送入前级放大电路U1A，这个输入跟后级电路成线性关系，当输入变化时输出可实现“4～20ma”输出的变化。

输入电路形式可根据实际应用调整变化，只要能产生线性变化的直流电压即可送入前级放大电路，得出的结果是一样的，B，前级放大电路：LM358有两个运算放大器通道，我们用一个作为前级放大电路，前级放大电路由“R7，R9”组成的负反馈比例放大电路，其主要的作用是将“0～1V”的电压放大到“0～11V”，至于为什么要放大到这个电压我们后面再介绍，此处先埋下来。

C，恒流电路恒流电路是由LM358组成的另一个负反馈放大器，其主要作用是在“特定的阻抗”上面产生“特定的电压”，当阻抗和电压固定，那么电流即为恒定。

在固定电阻上面产生固定的电压这也是恒流源设计的核心，掌握了这一点就可以灵活设计各种恒流电路。

通常运算放大器的输出能力很小，所以电路中的三极管Q1起到扩流的作用。

3，电路计算分析A，图中输入为“0～2ma”，根据运算放大器虚断的分析R1上面不过电流，所以“0～2ma”电流全部经过R5到地，设置输入的“0～2ma”为电流i。

得出“0<=V1<=1V”，公式参考如下：V=Iin5*1RB，根据运算放大器虚短可得V2=V1，即“0V<=V2<=1V”，公式如下：V=2V1C ， 根据运算放大器虚断，V2处无电流流入运放，即R7和R9的电流值相同，得出V3的电压为“0V<=V3<=11V ”，公式如下：92*)97(392)97(31R V R R V R V R R V i +=Þ=+=将B 公式带入上式，求出V3与V1的关系： 1*1191*)97(3V R V R R V =+=将A 式带入上式，求出V3与Iin 的关系：5**111*113R Iin V V ==D ， 根据运算放大器虚断，所以V4无电流流入运算放大器，我们设置V7为已知变量，则可以求出V4的电压，公式如下：34*)42()37(4V R R R V V V ++-=E ， 根据运算放大器虚断，所以V5无电流流入运算放大器，我们设置V8为已知变量，则可以求出V5的电压，公式如下：12*)1211(85R R R V V +=F ， 根据运算放大器虚短，所以有V4=V5，我们将“D ，E ”的公式带进去，然后解一下方程，公式如下：3*02.07812*)1211(834*)42()37(54V V V R R R V V R R R V V V V =-Þ+=++-Þ= G ， 我们前面有讲到恒流源的核心就是有固定的电压在固定的电阻上面就可以产生恒定的电流，那么我们R8-R7的差值恒定，那么是不是可以认为R10上面的电压恒定呢，而这个阻值也是不变的，所以就得出来恒流了，下面我们将公式补全：10)78(R V V i -=我们将F 公式中V8-V7的值带入上式，得出来输出电流和V3的关系：3*002.010)3*02.0(V R V i ==我们将C 式带入上式，得出输出电流i 与Iin 的关系：Iin R Iin i *115**11*002.0==即输出电流的范围为“0ma<= I <=22ma ”.4， 电路分析图中电路是应用在输入“0～2ma ”，输出“4～20ma ”的电路中，输入部分“0～20ma ”是线性变化可调的，所以输出电流也是线性变化可调整的，所以应用在变送器或者仪表电路中最为合适。

运放恒流电流电路⼀、引⾔在电⼦电路设计中，恒流电流电路扮演着⾄关重要的⻆⾊。

这种电路能够确保电流在特定负载上保持恒定，不受外部条件（如电压波动、温度变化等）的影响。

其中，使⽤运算放⼤器（运放）构建的恒流电路因其⾼稳定性、易实现性⽽⼴受欢迎。

本⽂将详细探讨基于运放的恒流电流电路的设计原理、实现⽅法以及应⽤场景。

⼆、运放恒流电路的基本原理运放恒流电路的核⼼思想是利⽤运放的⾼放⼤倍数和负反馈机制来维持输出电压的恒定，进⽽通过负载电阻转换为恒定的电流输出。

其基本原理如下：1.电压到电流的转换：在电路中，通常利⽤⼀个精密的电阻（称为负载电阻）将运放的输出电压转换为电流。

根据欧姆定律，当电阻值固定时，电压与电流成正⽐。

2.负反馈机制：为了维持输出电压的恒定，电路中引⼊了负反馈机制。

当输出电压因外部条件变化⽽波动时，负反馈会调整运放的输⼊电压，使其恢复到原始值，从⽽保持输出电压的稳定。

3.运放的⾼放⼤倍数：运放具有极⾼的放⼤倍数，这意味着即使输⼊电压有微⼩的变化，输出电压也会发⽣显著的变化。

这种特性使得运放能够迅速响应外部条件的变化，维持电流的稳定。

三、运放恒流电路的实现⽅法实现运放恒流电路的⽅法有多种，以下是其中⼀种典型的实现⽅式：1.电路组成：该电路主要由运放、负载电阻、反馈电阻和电源组成。

其中，运放负责提供输出电压，负载电阻将电压转换为电流，反馈电阻则与运放的反相输⼊端相连，构成负反馈回路。

2.电路设计：在设计电路时，需要根据所需的恒流值和负载电阻的值来选择合适的反馈电阻。

此外，还需考虑电源的稳定性、运放的带宽和失真等指标。

3.元件选择：为了确保电路的稳定性和可靠性，应选择性能优良的运放和精密的电阻。

同时，还需注意元件的耐压、耐流等参数，以确保电路在恶劣环境下仍能正常⼯作。

四、运放恒流电路的应⽤场景运放恒流电路在众多领域有着⼴泛的应⽤，例如：1.LED驱动：LED的亮度与其电流成正⽐，因此，使⽤运放恒流电路可以为LED提供稳定的驱动电流，确保LED亮度的稳定。

220v恒流电路原理220V恒流电路原理解析引言在电子领域中，恒流电路是一种非常重要的电路类型。

它能够稳定地输出恒定的电流，无论负载的变化。

本文将从基本概念开始，逐步深入解释220V恒流电路的原理。

什么是恒流电路？恒流电路是一种电子电路，用于控制负载中通过的电流，以确保电流的稳定性。

恒流电路原理恒流电路的原理基于电压稳定器的工作原理，通过使用负反馈控制技术来控制电流。

其基本组成包括恒流源、当前传感器和反馈回路。

恒流源恒流源是恒流电路的核心组成部分，它的作用是保持电流的稳定性。

恒流源通常由晶体管或集成电路实现，它能够根据反馈信号调整电流的大小，以确保其恒定。

当前传感器当前传感器用于监测负载中通过的电流，并将其转化为电压信号。

当前传感器的输出电压与电流成正比，可用作反馈回路中的输入。

反馈回路反馈回路是恒流电路中非常重要的一部分。

它通过比较当前传感器的输出电压与参考电压，来判断是否需要调整恒流源的输出电流。

反馈回路将调整信号传递给恒流源，使其相应地调整输出电流，以保持设定的恒流值。

实际应用恒流电路在现实生活中有广泛的应用。

以下是一些常见的实际应用场景：•LED照明系统：恒流电路可用于驱动LED照明系统，确保LED的亮度稳定。

•电池充电器：恒流电路可用于控制电池的充电电流，防止充电时电流过大。

•激光二极管驱动器：恒流电路可用于控制激光二极管的工作电流，确保其稳定输出激光光束。

总结恒流电路是一种能够稳定输出恒定电流的电路类型。

它通过负反馈控制技术，使用恒流源、当前传感器和反馈回路来实现电流的稳定性。

恒流电路在LED照明系统、电池充电器和激光二极管驱动器等领域有着广泛的应用。

理解恒流电路的原理对于电子工程师和爱好者来说非常重要。

以上就是220V恒流电路原理的相关解析，希望对您有所帮助。

参考资料： - 恒流源( - [电流稳定器](。

几种简单的恒流源电路恒流电路应用的范围很广，下面介绍几种由常用集成块组成的恒流电路。

1.由7805组成的恒流电路，电路图如下图1所示：电流I＝Ig＋VOUT/R，Ig的电流相对于Io是不能忽略的，且随Vout，Vin及环境温度的变化而变化，所以这个电路在精度要求有些高的场合不适用。

2.由LM317组成的恒流电路如图2所示，I＝Iadj＋Vref/R<Vref＝1.25）,Iadj的输出电流是微安级的所以相对于Io可以忽略不计，由此可见其恒流效果较好。

3.由PQ30RV31组成的恒流电路如图3所示，I＝Vref/R(Vref＝1.25>,他的恒流会更好，另外他是低压差稳压IC。

摘要：本文论述了以凌阳16位单片机为控制核心，实现数控直流电流源功能的方案。

设计采用MOSFET和精密运算放大器构成恒流源的主体，配以高精度采样电阻及12位D/A、A/D转换器，完成了单片机对输出电流的实时检测和实时控制，实现了10mA～2000mA范围内步进小于2mA恒定电流输出的功能，保证了纹波电流小于0.2mA，具有较高的精度与稳定性。

人机接口采用4×4键盘及LCD液晶显示器，控制界面直观、简洁，具有良好的人机交互性能。

关键字：数控电流源 SPCE061A 模数转换数模转换采样电阻一、方案论证根据题目要求，下面对整个系统的方案进行论证。

方案一：采用开关电源的恒流源采用开关电源的恒流源电路如图1.1所示。

当电源电压降低或负载电阻Rl降低时，采样电阻RS上的电压也将减少，则SG3524的12、13管脚输出方波的占空比增大，从而BG1导通时间变长，使电压U0回升到原来的稳定值。

BG1关断后，储能元件L1、E2、E3、E4保证负载上的电压不变。

当输入电源电压增大或负载电阻值增大引起U0增大时，原理与前类似，电路通过反馈系统使U0下降到原来的稳定值，从而达到稳定负载电流Il的目的。

图 1.1 采用开关电源的恒流源优点：开关电源的功率器件工作在开关状态，功率损耗小，效率高。
