优选汽车电线产品标准简介
- 格式:ppt
- 大小:1008.00 KB
- 文档页数:29
汽车用电线电缆标准汽车用电线电缆是汽车电气系统中不可或缺的部分,它承担着输送电能、信号和数据的重要任务。
因此,汽车用电线电缆的质量和安全性直接关系到汽车的性能和安全。
为了确保汽车用电线电缆的质量,各国都制定了相应的标准,下面我们就来了解一下汽车用电线电缆的标准。
首先,汽车用电线电缆的标准主要包括材料、结构、电气性能、环保要求等方面。
在材料方面,汽车用电线电缆通常采用优质的铜芯线,外层覆盖绝缘材料,以确保电线电缆的导电性能和绝缘性能。
结构上,汽车用电线电缆通常采用多股绞线结构,以增加柔韧性和抗干扰能力。
在电气性能方面,汽车用电线电缆需要满足一定的电压、电流和温度要求,以确保在汽车工作环境下的安全可靠性。
此外,汽车用电线电缆还需要符合环保要求,不含有害物质,确保对环境和人体的安全。
其次,不同国家和地区对汽车用电线电缆的标准也有所不同。
例如,欧洲国家通常采用欧洲标准(EN标准),美国采用SAE标准,中国采用国家标准(GB标准)。
这些标准在材料、结构、电气性能、环保要求等方面都有详细的规定,以确保汽车用电线电缆的质量和安全性。
因此,在汽车生产和维修中,必须严格按照相应的标准要求选择和使用电线电缆,以确保汽车的安全和可靠性。
最后,对于汽车制造商和维修商来说,选择合格的汽车用电线电缆供应商也至关重要。
优质的供应商不仅能够提供符合标准要求的产品,还能够提供技术支持和售后服务,确保汽车用电线电缆的质量和安全。
因此,汽车制造商和维修商在选择供应商时,需要进行严格的审核和评估,确保供应商能够满足其产品质量和服务要求。
综上所述,汽车用电线电缆的标准是保障汽车电气系统质量和安全的重要保障。
各国制定的标准在材料、结构、电气性能、环保要求等方面都有详细的规定,汽车制造商和维修商必须严格遵守这些标准,选择合格的供应商,以确保汽车用电线电缆的质量和安全性。
只有如此,才能确保汽车在使用过程中的安全可靠性,提升汽车的整体性能和竞争力。

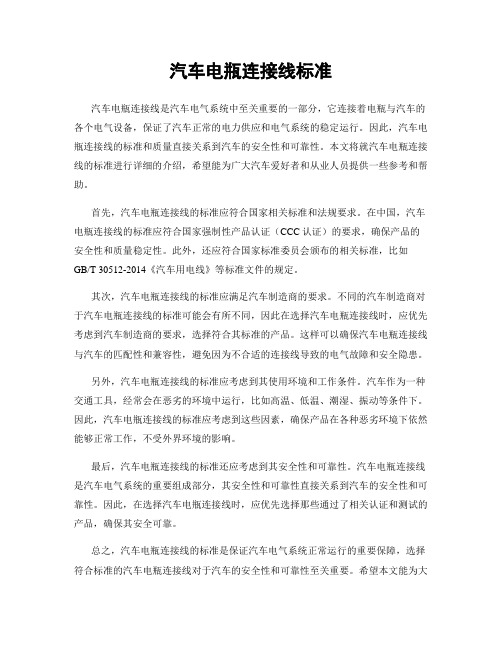

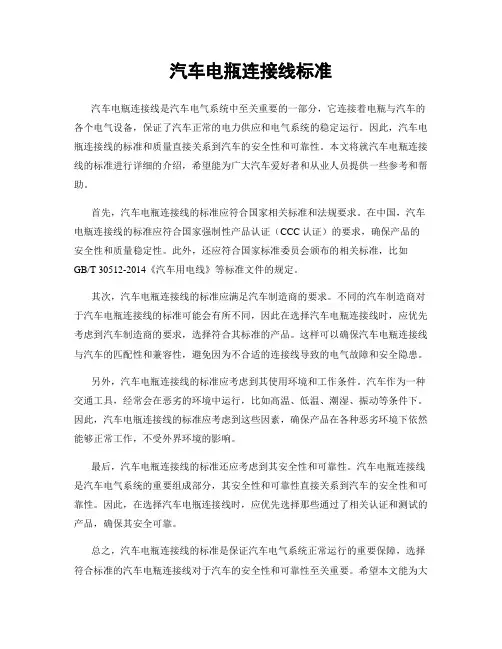

汽车电瓶连接线标准汽车电瓶连接线是汽车电气系统中至关重要的一部分,它连接着电瓶与汽车的各个电气设备,保证了汽车正常的电力供应和电气系统的稳定运行。
因此,汽车电瓶连接线的标准和质量直接关系到汽车的安全性和可靠性。
本文将就汽车电瓶连接线的标准进行详细的介绍,希望能为广大汽车爱好者和从业人员提供一些参考和帮助。
首先,汽车电瓶连接线的标准应符合国家相关标准和法规要求。
在中国,汽车电瓶连接线的标准应符合国家强制性产品认证(CCC认证)的要求,确保产品的安全性和质量稳定性。
此外,还应符合国家标准委员会颁布的相关标准,比如GB/T 30512-2014《汽车用电线》等标准文件的规定。
其次,汽车电瓶连接线的标准应满足汽车制造商的要求。
不同的汽车制造商对于汽车电瓶连接线的标准可能会有所不同,因此在选择汽车电瓶连接线时,应优先考虑到汽车制造商的要求,选择符合其标准的产品。
这样可以确保汽车电瓶连接线与汽车的匹配性和兼容性,避免因为不合适的连接线导致的电气故障和安全隐患。
另外,汽车电瓶连接线的标准应考虑到其使用环境和工作条件。
汽车作为一种交通工具,经常会在恶劣的环境中运行,比如高温、低温、潮湿、振动等条件下。
因此,汽车电瓶连接线的标准应考虑到这些因素,确保产品在各种恶劣环境下依然能够正常工作,不受外界环境的影响。
最后,汽车电瓶连接线的标准还应考虑到其安全性和可靠性。
汽车电瓶连接线是汽车电气系统的重要组成部分,其安全性和可靠性直接关系到汽车的安全性和可靠性。
因此,在选择汽车电瓶连接线时,应优先选择那些通过了相关认证和测试的产品,确保其安全可靠。
总之,汽车电瓶连接线的标准是保证汽车电气系统正常运行的重要保障,选择符合标准的汽车电瓶连接线对于汽车的安全性和可靠性至关重要。
希望本文能为大家对汽车电瓶连接线的标准有一定的了解,并在选择和使用汽车电瓶连接线时能够有所帮助。
汽车线束用电线标准
随着汽车电子化程度的不断提高,汽车线束用电线的标准也变得越来越重要。
汽车线束用电线是指在汽车线束中所采用的电线,是汽车电气系统中的重要组成部分。
目前,国内汽车线束用电线的标准主要参考欧美国家的标准,如ISO、SAE、JASO等,具体标准如下:
1.导线标准
导线标准是指汽车线束用电线的导体参数、材料、颜色等方面的规定。
导线标准通常由导线的直径、绝缘层厚度、导体材料、颜色等因素组成。
目前,国内和国际上通行的导线标准主要有ISO、SAE、JASO等。
2.绝缘层标准
绝缘层标准是指汽车线束用电线的绝缘层材料、厚度、耐压等方面的规定。
绝缘层是保护导线的重要层,不仅能够防止导线出现短路、击穿等故障,还能够起到防腐、防水、耐高温等作用。
目前,国际上通行的绝缘层标准主要有ISO、SAE、JASO等。
3.耐温标准
耐温标准是指汽车线束用电线的耐高温、耐低温等方面的规定。
汽车电气系统中,电线往往面临着高温或低温的环境,因此需要有足够的耐温性能。
目前,国际上通行的耐温标准主要有ISO、SAE、JASO 等。
4.耐压标准
耐压标准是指汽车线束用电线的耐电压、耐电弧等方面的规定。
汽车电气系统中,电线往往需要承受较高的电压,因此需要有足够的耐压性能。
目前,国际上通行的耐压标准主要有ISO、SAE、JASO等。
总体来说,汽车线束用电线标准对于保证汽车电气系统的安全性、可靠性和稳定性至关重要。
厂家在选择汽车线束用电线时,应该按照国际标准进行选择,以保证汽车电气系统的高品质和可靠性。
产品名称:硅橡胶绝缘电缆(德标)产品型号:FL2G工作温度:-40~200°C产品特性:高耐热,高柔软车用电缆详细介绍:产品结构:性能要求:导体为符合EN 13602标准的柔软裸铜绞线;绝缘为硅橡胶;性能符合LV 112/ISO 6722标准F级。
包装:成轴或成圈包装。
产品名称:多芯薄壁TPE-S绝缘TPE-U护套ABS电缆产品型号:FLR31Y11Y工作温度:-40 ~+125°C产品特性:ABS专用电缆,耐磨性好,强度高,性价比高。
详细介绍:执行标准:本公司标准结构:导体导体为多股绞合软铜线,采用按EN 13602 制成软退火铜线绝缘TPE-S 弹性体护套TPE-U弹性体包装桶包装、纸箱包装或成圈包装产品名称:辐照交联聚烯烃绝缘低压电线(日标)产品型号:AEX工作温度:+120°C产品特性:优良的耐热和机械性能详细介绍:产品符合JISO 608标准■导体为多股绞合软裸铜线,按JIS C3102制成软退火铜线;■绝缘符合JASO D608。
包装:圆桶包装、纸箱包装或成圈包装。
产品名称:薄壁交联聚氯乙烯绝缘低压电线(日标)产品型号:AVXS工作温度:+100°C产品特性:绝缘厚度薄于AVX型,绝缘厚度的减薄降低了电线的重量,减小了电线外径详细介绍:产品按本公司规范制造,参照JASO D608、D611标准技术要求:■导体为多股绞合软裸铜线,符合JIS C3406,单根导线为按JIS C3102制成软退火铜线。
■绝缘符合本公司规范,参照JASO D608、D611标准。
包装:圆桶包装、纸箱包装或成圈包装。
品名称:交联聚氯乙烯绝缘低压电线(日标)产品型号:AVX工作温度:+100°C产品特性:优良的耐高温和机械性能详细介绍:产品符合JASO D608标准技术要求:■导体为多股绞合软裸铜线,按JIS C3102制成软退火铜线;■绝缘符合JASO D608。
汽车电线(国标生产)名称型号特性工作温度℃普通聚氯乙烯绝缘低压电缆QVR普通型-40~+80耐热聚氯乙烯绝缘低压电缆QVR-105良好的耐热性能-40~+105聚氯乙烯绝缘聚氯乙烯护套电缆QVVR--聚氯乙烯-丁睛复合物绝缘低压电缆QFR--40~+70国家机械行业标准:JB/T 8139-1999 公路车辆用低压电缆(电线)QVR 型汽车电线:普通聚氯乙烯绝缘低压电缆产品示意图:产品特性:导体符合JB/T 8139的要求,由符合GB 3953要求的软铜线绞合而成。
产品性能符合JB/T 8139要求。
产品结构:标称截面mm2导体结构根数/直径标称绝缘厚度mm电线最大外径mm0.212/0.150.3 1.3 0.316/0.150.3 1.4 0.423/0.150.3 1.6 0.516/0.200.6 2.40.7524/0.200.6 2.61.032/0.200.62.81.530/0.250.6 3.12.549/0.250.73.74.056/0.300.8 4.5 6.084/0.300.85.1 10.084/0.40 1.06.716.0126/0.40 1.08.525.0196/0.40 1.310.635.0276/0.40 1.311.850.0396/0.40 1.513.770.0360/0.50 1.615.795.0475/0.50 1.618.2QVR-105 型汽车电线:耐热聚氯乙烯绝缘低压电缆产品示意图:产品特性:导体符合JB/T 8139的要求,由符合GB 3953要求的软铜线绞合而成。
产品性能符合JB/T 8139要求。
产品结构:标称截面mm2导体结构根数/直径标称绝缘厚度mm电线最大外径mm0.212/0.150.3 1.3 0.316/0.150.3 1.4 0.423/0.150.3 1.6 0.516/0.200.6 2.40.7524/0.200.6 2.61.032/0.200.62.81.530/0.250.6 3.12.549/0.250.73.74.056/0.300.8 4.5 6.084/0.300.85.1 10.084/0.40 1.06.7 16.0126/0.40 1.08.5 25.0196/0.40 1.310.6 35.0276/0.40 1.311.850.0396/0.40 1.513.770.0360/0.50 1.615.795.0475/0.50 1.618.2QVVR 型汽车电线:聚氯乙烯绝缘聚氯乙烯护套低压电缆产品示意图:产品特性:导体符合JB/T 8139的要求,由符合GB 3953要求的软铜线绞合而成。
产品名称:硅橡胶绝缘电缆(德标)产品型号:FL2G工作温度:-40~200°C产品特性:高耐热,高柔软车用电缆详细介绍:产品结构:性能要求:导体为符合EN 13602标准的柔软裸铜绞线;绝缘为硅橡胶;性能符合LV 112/ISO 6722标准F级。
包装:成轴或成圈包装。
产品名称:多芯薄壁TPE-S绝缘TPE-U护套ABS电缆产品型号:FLR31Y11Y工作温度:-40 ~+125°C产品特性:ABS专用电缆,耐磨性好,强度高,性价比高。
详细介绍:执行标准:本公司标准结构:导体导体为多股绞合软铜线,采用按EN 13602 制成软退火铜线绝缘TPE-S 弹性体护套TPE-U弹性体包装桶包装、纸箱包装或成圈包装产品名称:辐照交联聚烯烃绝缘低压电线(日标)产品型号:AEX工作温度:+120°C产品特性:优良的耐热和机械性能详细介绍:产品符合JISO 608标准■导体为多股绞合软裸铜线,按JIS C3102制成软退火铜线;■绝缘符合JASO D608。
包装:圆桶包装、纸箱包装或成圈包装。
产品名称:薄壁交联聚氯乙烯绝缘低压电线(日标)产品型号:AVXS工作温度:+100°C产品特性:绝缘厚度薄于AVX型,绝缘厚度的减薄降低了电线的重量,减小了电线外径详细介绍:产品按本公司规范制造,参照JASO D608、D611标准技术要求:■导体为多股绞合软裸铜线,符合JIS C3406,单根导线为按JIS C3102制成软退火铜线。
■绝缘符合本公司规范,参照JASO D608、D611标准。
包装:圆桶包装、纸箱包装或成圈包装。
品名称:交联聚氯乙烯绝缘低压电线(日标)产品型号:AVX工作温度:+100°C产品特性:优良的耐高温和机械性能详细介绍:产品符合JASO D608标准技术要求:■导体为多股绞合软裸铜线,按JIS C3102制成软退火铜线;■绝缘符合JASO D608。
汽车电线(国标生产)名称型号特性工作温度℃普通聚氯乙烯绝缘低压电缆QVR普通型-40~+80耐热聚氯乙烯绝缘低压电缆QVR-105良好的耐热性能-40~+105聚氯乙烯绝缘聚氯乙烯护套电缆QVVR--聚氯乙烯-丁睛复合物绝缘低压电缆QFR--40~+70国家机械行业标准:JB/T 8139-1999 公路车辆用低压电缆(电线)QVR 型汽车电线:普通聚氯乙烯绝缘低压电缆产品示意图:产品特性:导体符合JB/T 8139的要求,由符合GB 3953要求的软铜线绞合而成。
产品性能符合JB/T 8139要求。
产品结构:标称截面mm2导体结构根数/直径标称绝缘厚度mm电线最大外径mm0.212/0.150.3 1.3 0.316/0.150.3 1.4 0.423/0.150.3 1.6 0.516/0.200.6 2.40.7524/0.200.6 2.61.032/0.200.62.81.530/0.250.6 3.12.549/0.250.73.74.056/0.300.8 4.5 6.084/0.300.85.1 10.084/0.40 1.06.716.0126/0.40 1.08.525.0196/0.40 1.310.635.0276/0.40 1.311.850.0396/0.40 1.513.770.0360/0.50 1.615.795.0475/0.50 1.618.2QVR-105 型汽车电线:耐热聚氯乙烯绝缘低压电缆产品示意图:产品特性:导体符合JB/T 8139的要求,由符合GB 3953要求的软铜线绞合而成。
产品性能符合JB/T 8139要求。
产品结构:标称截面mm2导体结构根数/直径标称绝缘厚度mm电线最大外径mm0.212/0.150.3 1.3 0.316/0.150.3 1.4 0.423/0.150.3 1.6 0.516/0.200.6 2.40.7524/0.200.6 2.61.032/0.200.62.81.530/0.250.6 3.12.549/0.250.73.74.056/0.300.8 4.5 6.084/0.300.85.1 10.084/0.40 1.06.7 16.0126/0.40 1.08.5 25.0196/0.40 1.310.6 35.0276/0.40 1.311.850.0396/0.40 1.513.770.0360/0.50 1.615.795.0475/0.50 1.618.2QVVR 型汽车电线:聚氯乙烯绝缘聚氯乙烯护套低压电缆产品示意图:产品特性:导体符合JB/T 8139的要求,由符合GB 3953要求的软铜线绞合而成。
各国汽车线束用线标准各国汽车线束用线1. 德标汽车电线产品标准1.1 DIN 72551 德国国家标准 FLY 、 FLRY 、 FLYW1.2 VW 60306 大众公司标准FLRY FLR6Y FLR7Y FLR13Y FLR31Y 等2. 日本汽车电线产品标准JIS C3406 汽车用薄壁绝缘低压电缆 A V 型日本汽车工程学会标准JASO D611 汽车用薄壁绝缘低压电缆 A VS A VSS CA VSJASO D608 汽车用耐热低压电缆 A VX 、 AEX3. 韩国汽车电线产品标准KSC 3311 汽车用低压电线 A V 型韩国现代企业标准ES 91110-00 汽车用超薄壁聚氯乙烯绝缘低压电线 A VSS 型4. 意大利汽车电线产品标准FIAT 91107/13 T2-105 型电线FIAT 91107/15 T3-125 型电线T2-105 PVC 绝缘低压电线T3-125 PP 绝缘低压电线5. 美国标准汽车电线美国汽车工程师学会标准SAE 1127 电池电缆SAE 1128 低压初级电缆 GXL TWP TXL GPT HDT STS HTS SXL TWE GTE HTESAE 1678 低压薄壁初级电缆MS-8288 电缆 -初级 -薄壁交联聚乙烯绝缘MS-7889 薄热塑(PVC )绝缘初级线缆MS-5919 薄壁交联聚乙烯绝缘初级电缆6. ISO 6722 国际标准化组织标准7. 国家标准1.1 JB 8734 国家机械部标准 RVVP RVV1.2 GB/T 2951 电缆绝缘和护套材料通用试验方法1.3 JB/T8139 QVR 、 QVR-105、 QVVR1.4 OC/T730-2005 道路车辆用薄壁绝缘低压电线除了他们测试不一样外,最大不一样,就是同一规格的线束,结构不一样, 横截面不一样, 材料的使用分级不一样, 线束的绝缘厚度要不一样, 标准线束所用材料着重点不一样,比如美国主要是用交联 PE 料,而德国的选择比较广。
