计算题1. 如图所示电路中, 一直流电动机与阻值R=9Ω的电阻串联接在电源上。
电源电动势E=20Ｖ、内阻r=1Ω, 用理想电压表测出电动机两端的电压U=10Ｖ。
已知电动机线圈电阻RM=1Ω, 求:（1）电路中的电流为多少（2）电动机输出的功率为多少（3）电动机的效率2. 如图所示, 电路中电源电动势为E, 内阻不计. 水平放置的平行金属板A.B间的距离为d, 板长为L。
在A板的左端且非常靠近极板A的位置, 有一质量为m、电荷量为－q的小液滴以初速度v0水平向右射入两板间. (重力加速度用g表示)则:(1)若使液滴能沿v0方向射出电场, 电动势E1应为多大(2)若使液滴能从B板右端边缘射出电场, 电动势E2应为多大3. 如图所示, 电路两端电压U恒为28V, 电灯上标有“6V, 12W”字样, 直流电动机线圈电阻R=2Ω.若电灯恰能正常发光,求: (1)流过电灯的电流是多大(2)电动机两端的电压是多大(3)电动机输出的机械功率是多少。
4. 如图所示, 电阻R1＝8Ω, 电动机绕组电阻R0＝2Ω, 当电键K断开时, 电阻R1消耗的电功率是；当电键闭合时, 电阻R1消耗的电功率是2W, 电动机刚好正常工作。
若电源的电动势为6V。
求:（1）电源内阻r；（2）当电键K闭合时, 电动机正常工作的电压和功率；（2）电动机正常工作时输出的机械功率。
5. 如右图所示的电路中, 两平行金属板A.B水平放置, 两板间的距离d=40 cm.电路电压恒为U=24V, 电阻R=16Ω。
闭合开关S, 待电路稳定后, 将一带正电的小球从B板小孔以初速度v0=4 m/s竖直向上射入板间。
若小球带电荷量为q=1×10-2 C, 质量为m=2×10-2 kg, 不考虑空气阻力。
求：（1）滑动变阻器接入电路的阻值为多大时, 小球恰能到达A板（2）此时滑动变阻器消耗功率是多大(取g=10 m/s2)6. 如图所示, 电源电动势E＝10 V, 内阻r＝1 Ω, R1＝3 Ω, R2＝6 Ω, C＝30 μF.（1）闭合开关S, 求稳定后通过R1的电流；（2）然后将开关S断开, 求电容器两端的电压变化量和断开开关后流过R1的总电量；（3）如果把R2换成一个可变电阻, 其阻值可以在0～10 Ω范围变化, 求开关闭合并且电路稳定时, R2消耗的最大电功率．7. 如图所示电路中, 电阻R1=R2=R3=12Ω, 当电键S断开时, 电压表的示数为6V；电键S接在b点时, 电压表的示数是。
焦耳定律知识点的例题及其解析【例1】生活中我们常遇到下列情形：电炉丝热得发红，但跟电炉丝连接的铜导线却不怎么热，请你用学过的物理知识解释其原因。
答案：电炉丝与连接的铜导线串联，通过的电流和通电时间相等，但铜导线电阻比电炉丝的电阻小得多，根据Q＝I2Rt，电炉丝上产生的热量比铜导线上多得多，所以电炉丝热得发红，而铜导线却不怎么热。
【例题2】如图所示，电热水壶上标有“220V 1800W”，小明发现烧水过程中热水壶的发热体部分很快变热，但连接的电线却不怎么热，是因为导线的电阻比发热体的电阻。
在额定电压下，烧开一壶水用时3min20s，这段时间内电热水壶发热体产生的热量为J。
答案：小；3.6×104。
解析：热水壶的发热体与电线串联，通过它们的电流及时间相等，但热水壶的发热体的电阻比电线的电阻大得多，由焦耳定律Q=I2Rt可知，热水壶的发热体比电线产生的热量就多得多，所以电热丝很热，但与之相连的电线却不怎么热；在额定电压下，烧开一壶水用时3min20s，这段时间内电热水壶发热体产生的热量：Q=Pt=1800W×（3×60s+20s）=3.6×104J。
【例题3】两个发热电阻R1：R2=1：4，当它们串联在电路中时，R1、R2两端的电压之比U1：U2= ；已知R1=10Ω，那它们并联在4V电路中后，两个电阻在100s内产生的热量是J。
答案：1：4；200。
解析：本题考查了串联电路的电流特点和并联电路的电压特点以及欧姆定律、电热公式的灵活应用，是一道较为简单的应用题。
两电阻串联时通过的电流相等，根据欧姆定律求出两电阻两端的电压之比；两电阻并联时它们两端的电压相等，根据Q=W=t求出两个电阻产生的热量。
（1）当两电阻串联在电路中时，因串联电路中各处的电流相等，所以，由I=可得，R1、R2两端的电压之比：===；（2）已知R1=10Ω，R1：R2=1：4，所以R2=4R1=4×10Ω=40Ω，当两电阻并联在电路中时，因并联电路中各支路两端的电压相等，所以，两个电阻在100s内产生的热量：Q总=W总=W1+W2=t+t=×100s+×100s=200J。

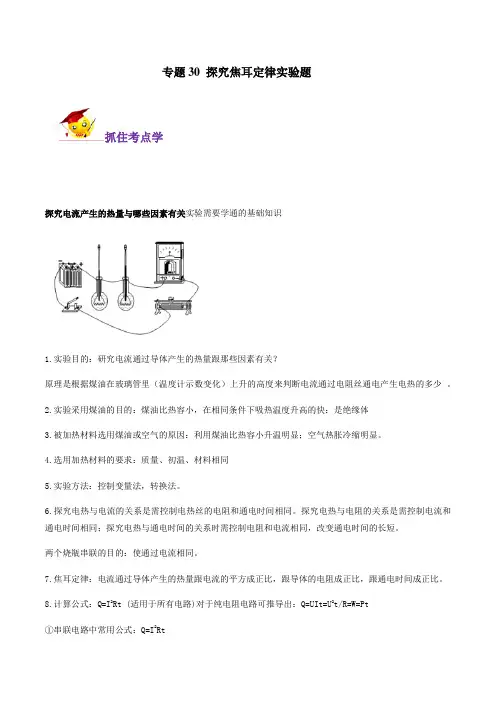

专题30 探究焦耳定律实验题探究电流产生的热量与哪些因素有关实验需要学通的基础知识1.实验目的：研究电流通过导体产生的热量跟那些因素有关？原理是根据煤油在玻璃管里（温度计示数变化）上升的高度来判断电流通过电阻丝通电产生电热的多少 。
2.实验采用煤油的目的：煤油比热容小，在相同条件下吸热温度升高的快：是绝缘体 3.被加热材料选用煤油或空气的原因：利用煤油比热容小升温明显；空气热胀冷缩明显。
4.选用加热材料的要求：质量、初温、材料相同 5.实验方法：控制变量法，转换法。
6.探究电热与电流的关系是需控制电热丝的电阻和通电时间相同。
探究电热与电阻的关系是需控制电流和通电时间相同；探究电热与通电时间的关系时需控制电阻和电流相同，改变通电时间的长短。
两个烧瓶串联的目的：使通过电流相同。
7.焦耳定律：电流通过导体产生的热量跟电流的平方成正比，跟导体的电阻成正比，跟通电时间成正比。
8.计算公式：Q=I 2Rt (适用于所有电路)对于纯电阻电路可推导出：Q=UIt=U 2t/R=W=Pt ①串联电路中常用公式：Q=I 2Rt抓住考点学并联电路中常用公式：Q=U2t/R②无论用电器串联或并联，计算在一定时间所产生的总热量常用公式为Q=Q1+Q2+…Qn③分析电灯、电炉等电热器问题时往往使用：Q=U2t/R=Pt根据考点考【例题1】已知电流通过导体产生的热量跟电流、电阻和通电时间有关．在探究“电流通过导体产生的热量跟电流的关系”时，可供选择的器材有：8V稳压电源一个；20Ω和50Ω的滑动变阻器各一个；停表和开关各一个；塑料盒与U形管相连的实验装置一个，盒内密封着空气，盒内电阻丝的阻值为20Ω；导线若干．（1）该实验选用Ω的滑动变阻器更好．（2）连接好的实验图如图所示．每次实验（即获得一组数据）后，都要断开开关，打开盒盖上的通气孔，U形管内两液面迅速回到原位，等片刻后，关闭通气孔，再进行下一次实验．请画出实验用的表格，表中要有必要的信息．（3）某同学对实验方案进行了重新设计：第一次实验记录高度差后，立即移动滑片增大电流做第二次实验，……．每次实验加热时间相同，记录的U形管内两液面高度差依次为Δh1、Δh2……．在处理数据时，该同学想用Δh2来间接反映第二次实验电流通过导体产生的热量，他这样处理数据是否正确？．理由是．【答案】（1）50 （2）记录的实验数据如下表（3）不正确Δh2间接反映了第一次和第二次实验电流通过导体产生的热量的和．不是第二次实验电流通过导体产生的热量．【解析】（1）盒内电阻丝的阻值为20Ω为定值电阻，选滑动变阻器的电阻要大得好，因为这样通过改变滑动变阻器电阻，电路电流能有效控制，不会太大，保护电源。
焦耳定律【考点方向】：1、实验采用煤油的目的：煤油比热容小，在相同条件下吸热温度升高的快：是绝缘体。
2、被加热材料选用煤油或空气的原因：利用煤油比热容小升温明显；空气热胀冷缩明显。
3、选用加热材料的要求：质量、初温、材料相同。
4、探究电热与电流的关系是需控制电热丝的电阻和通电时间相同。
探究电热与电阻的关系是需控制电流和通电时间相同；探究电热与通电时间的关系时需控制电阻和电流相同，改变通电时间的长短。
5、两个烧瓶串联的目的：使通过电流相同。
6、焦耳定律：电流通过导体产生的热量跟电流的平方成正比，跟导体的电阻成正比，跟通电时间成正比。
7、该实验成败的关键是：确保密闭容器的密封性良好。
8、如果两个容器中不是气体，而是液体，可以将U形管替换为温度计，也可以完成实验。
8、计算公式：Q=I2Rt (适用于所有电路)对于纯电阻电路可推导出：Q =UIt= U2t/R=W=Pt①串联电路中常用公式：Q= I2Rt 。
Q1:Q2:Q3:…Qn=R1:R2:R3:…:Rn并联电路中常用公式：Q= U2t/R Q1:Q2= R2:R1②无论用电器串联或并联。
计算在一定时间所产生的总热量常用公式Q= Q1+Q2+…Qn③分析电灯、电炉等电热器问题时往往使用：Q= U2t/R=Pt【创新母题】：如图所示小刚同学在研究“电流通过导体产生热量的多少与电流、电阻是否有关”时,采用了如图所示的实验装置,其中a、b、c、d四个相同的容器密闭着等量空气,将1、2和3、4导线分别接到电源两端.(1)实验中通过观察U形管中的变化来比较电流通过电阻丝产生热量的多少.这种实验方法叫.下面实验也用这种实验方法的是。
A.认识电压时,我们用水压来类比B.用光线来描述光通过的路径C.把敲响的音叉来接触水面,看有没有溅起水花,来判断音叉有没有振动D.用斜面和小车来研究阻力对物体的影响(2)装置中的U形管(选填“是”或“不是”)连通器.(3)甲图所示的装置是用来研究电流通过电阻丝产生的热量与的关系,通电一段时间, (选填“a”或“b”)容器中电流产生的热量较多。
焦耳定律复习一．选择题（共15小题）1．（2013•巴中）小张出差时恰逢抄表日，他家电能表示数为，出差返回时发现家中有一盏60W台灯亮着，检查其他电器都已切断电源，再查看电能表的示数为，则小张出差时间长达（）2．（2012•深圳）从如图所示的电能表中，可以获得的正确信息是（）4．（2014•达州）分别标有“6V 6W”和“6V 3W”的甲、乙两只灯泡，经实验测得其I﹣U特性曲线如右图所示．现将甲、乙两灯并联在电路中，当两只灯泡的总电流为1A时，两只灯泡消耗的总功率是（）5．（2014•抚顺）如图甲，两个灯泡串联在电路中，电源电压为6V，L1的额定电压为3V，L2的额定电压为2V．通过两个灯泡的电流与其两端电压的关系如图乙所示，闭合开关后，当滑动变阻器的滑片滑至中点时，其中一个灯泡正常发光，另一个不损坏，下列说法中正确的是（）6．（2014•扬州）如图，电源电压恒为4.5V，灯泡L标有“3V 0.9W”字样，在不损害电路元件的情况下，下列判断正确的是（）7．（2014•杭州）加在某电动机上的电压是U，电动机消耗的电功率为P，电动机线圈的电阻为r，则电动机线圈上C D8．（2014•南开区一模）甲、乙用电器上分别标着“220V，15W”、“110V，100W”，它们都在额定电压下工作，则下10．（2014•沈阳）如图是研究电流通过导体产生的热量与哪些因素有关的实验，下列分析正确的是（）11．（2014•青岛）甲、乙两个电热器的电阻之比为5：4，通过的电流之比为2：1，通电时间之比为1：2，则电流12．（2014•惠安县二模）如图所示，A 、B 、C 、D 是四个装了等温、等量水的相同容器，每个容器内放入同样材料、粗细相同的电阻丝绕成的线圈，各线圈的圈数如图所示，合上开关，经过一段时间水温最高的是（ ）13．（2014•自贡）将灯L 1接在电压为6V 的电路中，功率为6W ，若保持电路电压不变，再在电路中连入电灯L 2，．CD ．14．（2014•威海）如图所示，将灯L 1、L 2按图甲、乙两种方式接在电压均为U 的两个电路中，在甲图中灯L 1的功率为4W ，在乙图中灯L 1的功率为9W ．设灯丝电阻不变．下列说法中不正确的是（ ）15．（2014•茂名）如图，已知电阻R1=20Ω、R2=30Ω，当开关闭合后，下列说法正确的是（）参考答案与试题解析一．选择题（共15小题）1．（2013•巴中）小张出差时恰逢抄表日，他家电能表示数为，出差返回时发现家中有一盏60W台灯亮着，检查其他电器都已切断电源，再查看电能表的示数为，则小张出差时间长达（）t=得到通电时间，也就是出差时间．，==240h=240×天2．（2012•深圳）从如图所示的电能表中，可以获得的正确信息是（）求出正常工作时的电流，根据欧姆定律求出正常工作时的电阻．=可得，该灯泡正常工作时的电阻R==4．（2014•达州）分别标有“6V 6W”和“6V 3W”的甲、乙两只灯泡，经实验测得其I﹣U特性曲线如右图所示．现将甲、乙两灯并联在电路中，当两只灯泡的总电流为1A时，两只灯泡消耗的总功率是（）R=可知，甲灯泡的阻值比较的小，5．（2014•抚顺）如图甲，两个灯泡串联在电路中，电源电压为6V，L1的额定电压为3V，L2的额定电压为2V．通过两个灯泡的电流与其两端电压的关系如图乙所示，闭合开关后，当滑动变阻器的滑片滑至中点时，其中一个灯泡正常发光，另一个不损坏，下列说法中正确的是（）6．（2014•扬州）如图，电源电压恒为4.5V，灯泡L标有“3V 0.9W”字样，在不损害电路元件的情况下，下列判断正确的是（）=计算总电阻，再利用公式计算灯==0.3A7．（2014•杭州）加在某电动机上的电压是U，电动机消耗的电功率为P，电动机线圈的电阻为r，则电动机线圈上C D；r=8．（2014•南开区一模）甲、乙用电器上分别标着“220V，15W”、“110V，100W”，它们都在额定电压下工作，则下10．（2014•沈阳）如图是研究电流通过导体产生的热量与哪些因素有关的实验，下列分析正确的是（）11．（2014•青岛）甲、乙两个电热器的电阻之比为5：4，通过的电流之比为2：1，通电时间之比为1：2，则电流==12．（2014•惠安县二模）如图所示，A、B、C、D是四个装了等温、等量水的相同容器，每个容器内放入同样材料、粗细相同的电阻丝绕成的线圈，各线圈的圈数如图所示，合上开关，经过一段时间水温最高的是（）13．（2014•自贡）将灯L 1接在电压为6V 的电路中，功率为6W ，若保持电路电压不变，再在电路中连入电灯L 2，． C D ．R==×A=4W14．（2014•威海）如图所示，将灯L 1、L 2按图甲、乙两种方式接在电压均为U 的两个电路中，在甲图中灯L 1的功率为4W ，在乙图中灯L 1的功率为9W ．设灯丝电阻不变．下列说法中不正确的是（ ）可求甲乙两图中灯P=，乙图中，灯===，=，两灯串联，所以==串联电路电流相等，==，故==，故====15．（2014•茂名）如图，已知电阻R1=20Ω、R2=30Ω，当开关闭合后，下列说法正确的是（）=12 =====。
人教版九年级第十八章《电功率》18.4 焦耳定律班级：姓名：学号：一．选择题（共10小题）1．（2019•自贡）把一个标有“10V3W”的小灯泡和定值电阻R串联后接在电压为12V的电源上（如图所示），小灯泡恰能正常工作。
该电路工作10s定值电阻产生的热量是（）A．60J B．36J C．30J D．6J【答案】D。
【解析】（1）由P＝UI可得，灯泡正常发光时的电流：I L＝＝＝0.3A；（2）因串联电路中总电压等于各分电压之和，且小灯泡正常发光，所以，R两端的电压：U R＝U﹣U L＝12V﹣10V＝2V，因串联电路中各处的电流相等，该电路工作10s定值电阻产生的热量：Q＝W＝U R It＝2V×0.3A×10s＝6J。
2．（2019•西湖区校级模拟）如图所示，2只烧瓶内装有煤油，瓶塞上各插1根玻璃管，瓶内各装1根阻值不同的电阻丝R甲和R乙．则利用该实验装置难以完成探究的是（）A．电流通过电热丝时产生的热量跟电热丝的阻值大小有关B．电流通过电热丝时产生的热量跟通过电热丝的电流大小有关C．电流通过电热丝时产生的热量跟电热丝的通电时间长短有关D．电流通过导体时产生的热量跟电流的二次方成正比，跟导体的电阻、通电时间成正比【答案】D。
【解析】A、由图可知，该电路为串联电路，电路中的电流是相同的，通电时间也相同，电阻不同，故可以探究电流通过电热丝时产生的热量跟电热丝的阻值大小是否有关，故A能完成；B、图中有滑动变阻器，移动滑片，可以改变电流的大小，故可以探究电流通过电热丝时产生的热量跟通过电热丝的电流大小是否有关，故B能完成；C、实验中，可以通过控制开关来控制通电时间的长短，来判定产生热量与通电时间的关系，故C能完成；D、实验中可以探究电流产生的热量与电阻、通电时间、电流大小的关系，但不能得出具体的数字关系，故D不能完成。
3．（2019•西湖区校级模拟）如图实验装置可用于探究“电流通过导体产生热量的多少与电阻大小的关系”。
焦耳定律典型题1、利民电器厂设计了一种具有高、中、低温三档的家用电火锅，其发热体电阻丝如图5所示. A、B、C为三个接线柱，B是电阻丝中点的接线柱. 相信你一定能帮助该厂完成以下工作.(1) 说明各挡位的连接方法(文字表述)低温档：将接入电源；中温档；将接入电源；高温档：将接入电源上.(2) 如果低温档发热功率为200W，那么：中温档发热功率是 W；高温档发热功率是 W.2、某加热装置的工作原理如图所示，两电阻丝的阻值相等，电源电压不变，它有加热和保温两个工作状态。
当开关S1接b，S2断开时，它是处于状态，此时电路功率为P1；当开关S1接a，S2闭合时，电路功率为P2，则P1∶P2＝。
3、一台电动机正常工作时线圈两端的电压为380V，线圈电阻为2，通过线圈的电流为10A，这台电动机正常工作时，1s消耗的电能为___________J，产生的热量为______________J。
4、一个电热水壶，铭牌部分参数如下：额定电压220 V，额定功率模糊不清，热效率为90%。
正常工作情况下烧开满壶水需要5 min，水吸收的热量为118800 J，此时热水壶消耗的电能为________J，其额定功率为________W，电阻是________Ω。
若实际电压为198 V，通过电热水壶的电流是________A，1 min内电热水壶产生的热量是________J。
(假设电阻不随温度改变)5、小刚用如图甲所示电路来探究电流与电压的关系，闭合开关S，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图乙所示，由图像可得，定值电阻R1的阻值是Ω．实验时，电源电压保持5V不变，当滑片P位于a端时，滑动变阻器消耗的电功率是＿＿＿ W，此时，电阻R1在10min内产生的热量为＿＿＿＿ J．二、计算题（每空？分，共？分）6、图是某简易电吹风工作原理的电路图(R为电热丝，M为电动机)，表3是该电吹风的铭牌。
求：(1)电吹风正常工作且吹热风时，流过电热丝的电流多大。
2024年中考物理复习专题——焦耳定律一、单选题1．甲、乙两段导体通电时间相同，甲的电阻是乙的5倍，甲、乙产生的热量之比是4∶5，则通过甲、乙两段导体的电流之比是（）A．2∶5B．4∶25C．5∶2D．4∶12．将规格都是“220 V 180 W”的一台电冰箱、一台电风扇和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则产生热量最多的是（）A．电冰箱B．电风扇C．电热毯D．一样多3．小明发现，在家里装修时，电工师傅在不同位置所使用的电线粗细是不同的，小明利用学过的物理知识对这一现象进行了分析，下列分析中错误的是（）A．若其它条件相同，越粗的电线电阻越小B．家庭电路中主干线应该使用较粗的电线C．电线的接头处电阻最小，最不易烧断D．若电流相同，越细的电线越容易烧断4．将10Ω的电阻丝接在3V的电源上，5min内产生的热量为（）A．270J B．150J C．15J D．27J5．如图所示，在甲、乙两地之间沿直线架设两条输电线，由甲地向乙地输电，两条输电线总电阻为10Ω，甲地电源的电压为220V不变，下列说法正确的是A．乙地用户用电器上的电压仍为220VB．若出现触电事故，应迅速直接用手拉开触电人员C．在100s的时间内，输电线上产生的热量为4.84×105JD．当乙地用户消耗的总功率增大时，相同时间内输电线上产生的热量增多6．假如没有磁现象，下列现象会发生的是（）A．不能用指南针辨别方向B．急刹车时，人不会向前倒C．不能用吸管喝饮料D．电暖气不会发热7．电阻R1和R2串联，两端电压之比为2∶1，开关闭合后，关于二者产生热量的说法正确的是（）A．两电阻产生热量相同B．两电阻产生热量之比为2∶1C．两电阻产生热量之比为1∶2D．没有通电时间，无法比较产生热量多少8．如图是探究电流通过导体产生热量的多少与什么因素有关的实验装置，两个透明容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化。
一、单选题1．（2021·重庆渝中区·九年级期末）通电后，电炉丝热得发红，而跟电炉丝连接的铜导线却不太热，这是因为（ ）A ．电炉丝有电流的热效应，而铜导线中没有电流的热效应B ．电炉丝的电阻比铜导线的电阻大得多C ．通过电炉丝的电流大，而通过铜导线的电流小D ．电炉丝容易导电，铜导线不容易导电【答案】B【详解】电炉在使用时，电炉丝与铜导线是串联的，通过它们的电流相同，通电时间相同，但电炉丝的电阻远大于铜导线的电阻，由焦耳定律2Q I Rt 可知，电流通过电炉丝时产生的热量要比电流通过铜导线时产生的热量多，所以通电后，电炉丝热得发红，而跟电炉丝连接的铜导线却不太热的原因是电炉丝的电阻比铜导线的电阻大得多。
故选B 。
2．（2021·安徽淮北市·九年级期末）随着生活水平的提高，家用电器越来越多，使用时若出现如图所示的情形，会导致连接插座的导线发热，稍不小心就会导致火灾，究其原因是（ ）A ．电路中的用电器用电时间太长B ．电路中的用电器的总功率过大C ．电路中的用电器过多D ．电路中的用电器的总电阻过大【答案】B【详解】第4节 焦耳定律 第十八章 电功率A．电路中的用电器用电时间太长，如果用电器的总功率不大，或用电器没有全部工作，不会造成干路中的电流过大，不会造成图中的情形，故A不符合题意；B．图中在同一插座上同时使用几个大功率的用电器，会使用电器的总功率过大，会导致干路中的电流过大，会使得连接插座的导线发热甚至燃烧起来，故B符合题意；C．电路中用电器过多，只有用电器的功率较大且同时工作时，才会造成干路中的电流过大，故C不符合题意；D．若电路中用电器的总电阻过大，由欧姆定律可知干路中的电流较小，不会造成图中的情形，故D不符合题意。
故选B。
3．（2021·广东佛山市·九年级期末）我国航母舰载机起飞采用了自行研制的电磁导射器，电磁弹射器的弹射车与舰载机前轮连接，并处于强磁场中，当弹射车的导体有强电流通过时，就可以受到强大的推力，图中与弹射车工作原理一致的是（）A．B．C．D．【答案】B【详解】由题意可知，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车的导体通以强电流时，即可受到强大的推力，由此可知其原理是通电导体在磁场中受力而运动。

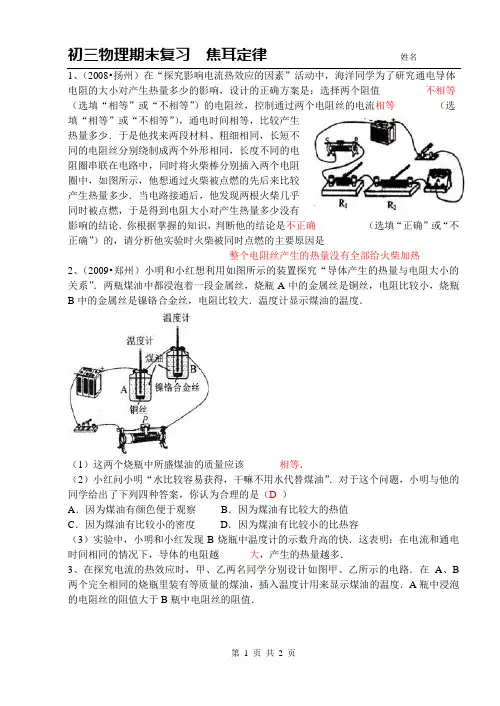

1、（2008•扬州）在“探究影响电流热效应的因素”活动中，海洋同学为了研究通电导体电阻的大小对产生热量多少的影响，设计的正确方案是：选择两个阻值_________不相等（选填“相等”或“不相等”）的电阻丝，控制通过两个电阻丝的电流相等________（选填“相等”或“不相等”），通电时间相等，比较产生热量多少．于是他找来两段材料、粗细相同，长短不同的电阻丝分别绕制成两个外形相同，长度不同的电阻圈串联在电路中，同时将火柴棒分别插入两个电阻圈中，如图所示，他想通过火柴被点燃的先后来比较产生热量多少．当电路接通后，他发现两根火柴几乎同时被点燃，于是得到电阻大小对产生热量多少没有影响的结论．你根据掌握的知识，判断他的结论是不正确__________（选填“正确”或“不正确”）的，请分析他实验时火柴被同时点燃的主要原因是________________________________整个电阻丝产生的热量没有全部给火柴加热2、（2009•郑州）小明和小红想利用如图所示的装置探究“导体产生的热量与电阻大小的关系”．两瓶煤油中都浸泡着一段金属丝，烧瓶A中的金属丝是铜丝，电阻比较小，烧瓶B中的金属丝是镍铬合金丝，电阻比较大．温度计显示煤油的温度．（1）这两个烧瓶中所盛煤油的质量应该_______相等．（2）小红问小明“水比较容易获得，干嘛不用水代替煤油”．对于这个问题，小明与他的同学给出了下列四种答案，你认为合理的是（D）A．因为煤油有颜色便于观察B．因为煤油有比较大的热值C．因为煤油有比较小的密度D．因为煤油有比较小的比热容（3）实验中，小明和小红发现B烧瓶中温度计的示数升高的快．这表明：在电流和通电时间相同的情况下，导体的电阻越______大，产生的热量越多．3、在探究电流的热效应时，甲、乙两名同学分别设计如图甲、乙所示的电路．在A、B 两个完全相同的烧瓶里装有等质量的煤油，插入温度计用来显示煤油的温度．A瓶中浸泡的电阻丝的阻值大于B瓶中电阻丝的阻值．（1）甲同学的实验中：①闭合开关，保持变阻器的滑片在某一位置，通电一定时间后，观察到的现象是A_____（填“A”或“B”）烧瓶中温度计示数的变化较大；②从左向右移动变阻器的滑片，保持滑片在左右两个不同位置的通电时间相同，滑片在右侧_____位置（填“左侧”或“右侧”），同一烧瓶中的温度计示数的变化较大．（2）乙同学要探究电压一定时，电流热效应与电阻的关系：①用笔画线代替导线连好图乙中的实物图；②通电一定时间后，观察到的现象是B_____（填“A”或“B”）烧瓶中温度计示数变化较大．4、（2007•银川）在探究电流的热效应时，甲、乙两同学分别设计如图a、b所示的电路．在A、B两个完全相同的烧瓶里装有等质量的煤油，插入温度计用来显示煤油的温度；A 瓶中浸泡的电阻丝的阻值大于B瓶中电阻丝的阻值．（1）在甲同学的实验中，①保持变阻器的滑片在某一位置，通电一定时间后，观察到的现象是_______A烧瓶中温度计示数的变化较大（选填A或B）；②从左向右移动变阻器的滑片，保持滑片在左右两个不同位置的通电时间相同，试说出滑片在哪个位置时，烧瓶中温度计示数的变化较大？为什么？（2）在乙同学的实验中，A、B两个烧瓶中的电阻丝是__________并联连接的（选填“串联”或“并联”）；通电一定时间后，观察到的现象是：________B烧瓶中温度计示数的变化较大（选填A或B）．（3）分析甲、乙两同学的实验现象，根据你得出的结论，对下面的两个生活事例，任选一例做出简要解释．①电炉丝接到电路里，电炉丝热得发红，而与电炉丝连接的导线却几乎不发热，这是为什么？②一个灯泡的灯丝烧断后，把断了的灯丝搭在一起，灯泡会更亮，怎样解释这个现象？。
焦耳定律实验典型例题(含答案及解析)中考物理复习焦耳定律一．解答题（共12小题）1．（2010•广西）如图是小明探究电流产生的热量与哪些因素有关的装置：在两个相同的烧瓶中装有质量_________（选填“相等”或“不等”）的_________（选填“同种”或“不同”）液体，瓶中各放置一根电阻丝，且R甲大于R乙，这样的装置可以研究电流产生的热量与_________的关系；实验中通过观察_________来比较电阻丝发热量的多少；如果所用液体仅水或煤油，为使实验现象明显些，应选择_________来进行实验．2．（1999•绍兴）如图，有二个电阻R1、R2分别以串联和并联的方式接入相同电压的电路上，则相同时间内产生热量较多的是图中_________图的电路（填“a”或“b”）．3．（2012•德州）小明利用图所示的实验装置探究“导体产生的热量与电阻大小的关系”．甲、乙两瓶中装有质量与初温都相同的煤油，甲瓶中铜丝的电阻比乙瓶中镍铬合金丝的电阻小．（1）实验中煤油吸热的多少是通过_________来反映的（选填“温度计示数”或“加热时间”）．（2）为了在较短的时间内达到明显的实验效果，小明选用煤油而不用水做实验，是因为煤油的比热容_________水的比热容．（选填“大于”或“小于”）．（3）通电一定时间后，乙瓶中的温度计示数升高的快，由此得出的实验结论是_________．（4）该实验中用到的研究物理问题的法是_________．4．（2012•肇庆）如图（甲）所示，两只相同的烧瓶里装有同样的煤油，它们的初温相同，实验小组同学利用该装置探究“电流的热效应与电阻的关系”．（1）请用笔画线代替导线，将图（甲）的电路连接完整（要求两电阻串联、通过电阻丝的电流可以改变且连线不得交叉）（2）两烧瓶中电阻丝的材料、横截面积均相同，由图可知：两电阻丝的阻值R a_________Rb（选填“＞”、“＜”或“=”）（3）通电一段时间后，a、b两温度计的示数如图（乙）所示，则b的示数是_________℃．由此可知：在相同的时间内，电流一定时，电阻越_________，它产生的热量越_________．（4）若将图（甲）的电路改成图（丙）所示，通电一段时间后，_________温度计的示数较大．（选填“a”或“b”）5．（2013•无锡）如图是“探究电流的热效应跟电阻大小关系”的实验装置图．A、B两瓶煤油中都浸泡着一段金属丝，烧瓶A内金属丝是铜丝，电阻较小；烧瓶B 内的金属丝是镍镉合金丝，电阻较大．实验中应使两瓶中盛装的煤油的质量_________（选填“相等”或“不相等”）．当开关闭合后，_________（选填“A”或“B”）瓶中温度计示数上升较快．6．（2013•甘孜州）小红和小芳想利用如图所示的装置探究“导体产生的热量与电阻大小的关系”．两瓶煤油中都浸泡着一段金属丝，烧瓶A中的金属丝是铜丝，电阻比较小，烧瓶B中的金属丝是镍铬合金丝，电阻比较大，两瓶煤油中温度计可以显示煤油的温度．（1）上述实验中铜丝和镍铬合金丝采用的电路连接方式是串联，这样连接的目的是控制通过金属丝的_________和通电时间相同．（2）实验中，小明和小红发现烧瓶B中温度计的示数升高很快，这表明：在电流和通电时间相同的情况下，导体的电阻越_________，产生的热量越多．（3）小红提议利用该装置改装成“比较食用油和煤油的吸热能力”的实验．若烧瓶B的器材不变，她们除了把烧瓶A的煤油换成食用油外，还需更换烧瓶A中的金属丝．此外，为了能在通电一段时间后，通过两温度计示数的变化量来比较食用油和煤油的吸热能力，他们设计的实验必须满足的条件还有烧瓶A、B中食用油和煤油的_________相同，烧瓶A、B中金属丝的电阻_________（填“相同”或“不相同”）．7．（2013•宿迁）在探究“影响电流热效应的因素”实验中（1）为了探究电热器产生的热量与电流的关系，小明设计了甲图装置，在烧瓶内安装一根电阻丝，并插入一支温度计，通过比较烧瓶内液体的温度变化，来判断相同时间内不同电流产生的热量多少，这种研究方法叫_________．若他想让烧瓶内液体在短时间内温度变化更明显，应选用_________（选填“煤油”或“水”），理由是_________．（2）小明先测量烧瓶内液体的温度后，闭合开关，通电30s再测量烧瓶内液体的温度，得到温度的升高量填入表中；然后移动滑动变阻器滑片改变电流大小，重复上述操作，获得第二组数据（见表）．实验次数电流/A通电时间/s电阻/Ω温度升高量/℃1 0.3 30 10 1.52 0.6 30 10 6.0由此得出：同一导体，在通电时间相等时，电流_________，其产生的热量_________．（3）若要探究电热器产生热量与电阻的关系，应保持电流和通电时间相等，同时选择乙图中_________（选填“A”或“B”）烧瓶与甲图中的烧瓶_________（选填“串联”或“并联”）．8．（2013•赤峰）为了探究影响电流产生热的因素，小红同学用两个相同烧瓶，装入等量的煤油，烧瓶A中的电阻是烧瓶B中电阻的2倍，温度计用来显示煤油的温度，如图所示，开始时两瓶中的煤油温度相同．（1）通电一段时间后，小红比较瓶口温度计的示数，是为了探究电热与_________的关系．（2）烧瓶中的液体用煤油而不用水，其主要原因是_________．（3）如果通电一段时间后，烧瓶A中煤油的温度上升了△t，则烧瓶B中的煤油温度上升_________．（假设电阻产生的热量被煤油全部吸收）9．（2014•长沙）在做“电流通过导体时产生的热量与什么因素有关”的实验时，小于采用了如图甲所示的实验装置．两个透明的容器中密闭了等量的空气，U型管中液面变化反映了密闭空气温度的变化．（1）若通电时间相同，发现B玻璃管内液面上升较高，这表明：在电流和通电时间相同的情况下，导体的_________越大，产生的热量越多．（2）小刚采用了如图乙所示的实验装置，通电相同时间，发现A玻璃管液面上升较高，这表明：在电阻和通电时间相同的情况下，通过导体的_________越大，产生的热量越多．（3）该实验中用到的研究物理问题的方法是_________法和转换法．10．（2014•安顺）小明冬天取暖时发现：电暖器的电热丝热的发红，而与电热丝相连的导线却不怎么热．（1）请你根据小明发现的现象提出一个需要探究的物理问题；（2）如图是小明进行实验探究的部分电路，A、B烧瓶中装有质量相等、初温相同的煤油，金属丝电阻分别为R A、R B，R A＜R B．通电一段时间后，发现B烧瓶中温度计的示数大些．请用所学的知识解释此现象．11．（2014•娄底）圆圆同学在探究“电流通过导体产生热的多少与什么因素有关”时采用了如图所示的实验装置．请仔细观察甲、乙两图．（1）实验总通过观察两个U形管中_________的变化来比较电流通过电阻丝产生的热量的多少．（2）你认为甲图所示的装置是用来研究电流通过电阻丝产生的热量与_________的关系．（3）由乙图所示的实验现象可以得到的结论是在电阻相同、通电时间相同的情况下，通过电阻的_________越大，电阻产生的热量越多．（4）该实验采取的探究方法是_________．12．（2013•桂林）小明和小华同学为了探究“电流通过导体产生的热量与电阻的关系”，设计了如图所示的实际电路，两个烧瓶A、B中盛有等量、初温相等的煤油，R A与R B是阻值不同的电热丝．（1）R A与R B采用串联的方式，其目的是为了控制通电时间、_________相等．（2）小明同学为了比较R A与R B阻值的大小，用电压表分别测出R A与R B两端电压的大小，发现U A＜U B，则R A _________R B（选填“＞”“＜”或“=”）．（3）在相同的时间内，可通过观察_________来比较电流通过电热丝产生的热量多少；为了升温较快，试验液体选用煤油而不选水，主要是水的比热容比煤油_________（选填“大”或“小”）．（4）通过实验，发现烧瓶B中煤油吸热多，这表明：在电流、通电时间相同的情况下，电阻_________（选填“越大”或“越小”），产生的热量越多．（5）小华想改装此实验装置用来“测量煤油的比热容的大小”，则他们应将烧瓶A中煤油换成与其_________（选填“质量”或“体积”）相等的水，并将电热丝R A换成_________的电热丝．测量时，水和煤油的初温均为t0，通电一段时间后，水和煤油的末温分别为t水、t煤油，请写出煤油比热容的表达式：c煤油=_________．（已知水的比热容为c水）．小明认为这样测量煤油的比热容会有较大的误差，原因主要有：_________．（只要写出一条即可）中考物理复习焦耳定律参考答案与试题解析一．解答题（共12小题）1．（2010•广西）如图是小明探究电流产生的热量与哪些因素有关的装置：在两个相同的烧瓶中装有质量相等（选填“相等”或“不等”）的同种（选填“同种”或“不同”）液体，瓶中各放置一根电阻丝，且R甲大于R乙，这样的装置可以研究电流产生的热量与电阻的关系；实验中通过观察温度计示数变化来比较电阻丝发热量的多少；如果所用液体仅水或煤油，为使实验现象明显些，应选择煤油来进行实验．考点：电热．专题：压轴题；控制变量法．分析：如图中两个电阻丝是串联，则电流相等，是研究电流产生的热量与电阻的关系的实验，应使用相同的等质量的液体，通过观察升高的温度来比较吸收的热量，由于煤油的比热容比水的比热容小，为了效果明显，应使用煤油做实验．解答：解：这是研究电流产生的热量与电阻的关系的实验，使用了串联电路，使电流相等，为了比较产生的热量的多少，应使用相同的等质量的液体来吸收热量，通过观察温度计示数的变化来反映吸收的热量的多少，为了使效果明显，应使用比热容小的煤油进行实验．故本题答案为：相等；同种；电阻；温度计示数变化；煤油．点评：本题利用控制变量法来进行研究电流产生的热量与电阻的关系的实验，应控制吸热液体的材料相同，质量相等，通过观察液体的温度的变化来比较吸热的多少．2．（1999•绍兴）如图，有二个电阻R1、R2分别以串联和并联的方式接入相同电压的电路上，则相同时间内产生热量较多的是图中a图的电路（填“a”或“b”）．考点：电热；焦耳定律的计算公式及其应用．专题：电与热、生活用电．分首先根据两图中电阻的连接方式，求出电路的总电阻，析：然后根据焦耳定律的表达式Q=I2Rt和欧姆定律的表达式I=进行比较分析．解答：解：a图中两电阻并联，电路的总电阻R a =；b图中两电阻串联，电路的总电阻R b=R1+R2；∴R a＜R b又∵Q=I2Rt、I=∴Q=t因此，Q a＞Q b故答案为：a．点评：本题考查了串联电路和并联电路的电阻关系，灵活运用Q=W=t是解题的关键．3．（2012•德州）小明利用图所示的实验装置探究“导体产生的热量与电阻大小的关系”．甲、乙两瓶中装有质量与初温都相同的煤油，甲瓶中铜丝的电阻比乙瓶中镍铬合金丝的电阻小．（1）实验中煤油吸热的多少是通过温度计示数来反映的（选填“温度计示数”或“加热时间”）．（2）为了在较短的时间内达到明显的实验效果，小明选用煤油而不用水做实验，是因为煤油的比热容小于水的比热容．（选填“大于”或“小于”）．（3）通电一定时间后，乙瓶中的温度计示数升高的快，由此得出的实验结论是在电流和通电时间相同时，导体电阻越大产生的热量越多．（4）该实验中用到的研究物理问题的法是控制变量法．考点：焦耳定律；热量的计算．专题：实验题；控制变量法；转换法．分析：（1）首先导体产生的热量是要通过煤油的温度变化体现出来，由t=+t0可知，煤油的质量和初温要相同．（2）为了在较短的时间内达到明显的实验效果，即观察到得温度计示数变化大，则在同质量吸收相同热量的条件下，比热容小的液体温度变化大．（3）使用相同质量的煤油，通电一定时间后，乙瓶中的温度计示数升高的快，说明乙瓶中的煤油吸收的热量多，即乙瓶中的镍铬合金丝产生的热量多；由此得出结论．（4）知道热量与电流、电阻及通电时间有关，可变因素较多，本题是在电流、时间相同的前提下，使用不同的电阻，探究热量与电阻的关系，这采用的是控制变量法．解答：解：（1）两电阻丝产生热量的多少是通过温度计示数的变化反映出来的．由Q=cm（t﹣t0）得，t=+t0，可见影响温度计示数的不只是热量，还有煤油的初温和质量，所以要保证煤油的初温和质量都相同，才能通过温度的变化反映出热量的多少．（2）若将烧瓶中装有水，则由Q=cm△t可知：在相同质量的水和煤油中，吸收的相同的热量时，由于水的比热容大，温度升高的度数少，温度计的示数变化不明显；（3）综合实验过程，使用相同质量与初温都相同的煤油，在电流和通电时间相同的前提下，乙瓶中的温度计示数升高的快，说明乙瓶中的煤油吸收的热量多，即乙瓶中的镍铬合金丝产生的热量多；所以可得出的结论是：在电流和通电时间相同时，导体电阻越大产生的热量越多（4）为保证通过两个电阻的电流总是相等，电阻串联；同时保证了它们的通电时间也相等，导体中产生的热量就只与电阻有关了，为此采用控制变量法．煤油吸热的多少是通过温度计示数的变化来反映的，这是采取的转换法．故答案是：（1）温度计示数；（2）小于；（3）在电流和通电时间相同时，导体电阻越大产生的热量越多；（4）控制变量法（或转换法，填对一个即可）．点评：采用控制变量法是探究实验常用的方法，本实验可通过控制电流、通电时间不变，只改变电阻，然后看热量的变化．4．（2012•肇庆）如图（甲）所示，两只相同的烧瓶里装有同样的煤油，它们的初温相同，实验小组同学利用该装置探究“电流的热效应与电阻的关系”．（1）请用笔画线代替导线，将图（甲）的电路连接完整（要求两电阻串联、通过电阻丝的电流可以改变且连线不得交叉）（2）两烧瓶中电阻丝的材料、横截面积均相同，由图可知：两电阻丝的阻值R a＜R b（选填“＞”、“＜”或“=”）（3）通电一段时间后，a、b两温度计的示数如图（乙）所示，则b的示数是35℃．由此可知：在相同的时间内，电流一定时，电阻越大，它产生的热量越多．（4）若将图（甲）的电路改成图（丙）所示，通电一段时间后，a温度计的示数较大．（选填“a”或“b”）考点：焦耳定律．专压轴题；实验探究题；电与热、生活用电．题：分析：（1）滑动变阻器、两电阻丝串联接入电路，注意滑动变阻器要接上面的接线柱．（2）导体电阻由导体材料、长度、横截面积决定，在材料、横截面积相同的情况下，导体越长，导体电阻越大，根据图甲所示导体长度间的关系．判断两电阻的阻值大小．（3）根据图乙b所示温度计，确定温度计的分度值，然后读出温度计的示数；根据实验条件、温度计示数进行分析，从而得出实验结论．（4）由图丙可知，两电阻丝并联，根据电阻大小、由并联电路特点及电功公式W=t判断哪个温度计示数大．解答：解：（1）滑动变阻器、两电阻丝串联接入电路，电路图如下图所示．（2）由图甲可知，电阻R b的电阻丝长，又∵电阻丝的材料、横截面积均相同，∴R a＜R b．（3）由图乙b所示温度计可知，温度计分度值是1℃，温度计示数是35℃；由图乙可知，温度计b的示数大于温度计a的示数，则R b产生的热量大于电阻R a产生的热量，已知两电阻串联，R a＜R b，通过两电阻的电流I、通电时间t都相等，由此可见：在相同的时间内，电流一定时，电阻越大，它产生的热量越多．（4）由图丙可知，两电阻并联，电阻两端的电压U相等，已知R a＜R b，由Q=t可知，Q a＞Q b，所以通电一段时间后，a温度计的示数较大．故答案为：（1）电路图如下图所示；（2）＜；35；大；多；（3）a．点评：本题考查了连接电路图、影响导体电阻的因素、温度计读数、电功公式的应用、串并联电路的特点等问题，实验中应用了控制变量法，解题时注意控制变量法的应用．5．（2013•无锡）如图是“探究电流的热效应跟电阻大小关系”的实验装置图．A、B两瓶煤油中都浸泡着一段金属丝，烧瓶A内金属丝是铜丝，电阻较小；烧瓶B内的金属丝是镍镉合金丝，电阻较大．实验中应使两瓶中盛装的煤油的质量相等（选填“相等”或“不相等”）．当开关闭合后，B （选填“A”或“B”）瓶中温度计示数上升较快．考电热．点：专题：实验题；压轴题；控制变量法．分析：电热的影响因素有电流、电阻、通电时间．首先要判断清楚两段导体的什么因素是相同的，什么因素是不同的，再根据焦耳定律来判断哪段导体产生的电热多，即这个瓶中温度上升较快．解答：解：（1）根据控制变量法，实验中改变要研究的因素，控制不研究的因素一定；（2）根据焦耳定律Q=I2Rt，铜丝和镍铬合金丝是串联的，所以电流I和通电时间t相同，镍铬合金丝比铜比电阻大，所以产生电热多，故B瓶的温度上升较快．故答案为：相等；B．点评：本题考查了学生对焦耳定律的了解和掌握，在研究电流产生的热量与什么因素有关时，要用好控制变量法．6．（2013•甘孜州）小红和小芳想利用如图所示的装置探究“导体产生的热量与电阻大小的关系”．两瓶煤油中都浸泡着一段金属丝，烧瓶A中的金属丝是铜丝，电阻比较小，烧瓶B中的金属丝是镍铬合金丝，电阻比较大，两瓶煤油中温度计可以显示煤油的温度．（1）上述实验中铜丝和镍铬合金丝采用的电路连接方式是串联，这样连接的目的是控制通过金属丝的电流和通电时间相同．（2）实验中，小明和小红发现烧瓶B中温度计的示数升高很快，这表明：在电流和通电时间相同的情况下，导体的电阻越大，产生的热量越多．（3）小红提议利用该装置改装成“比较食用油和煤油的吸热能力”的实验．若烧瓶B的器材不变，她们除了把烧瓶A的煤油换成食用油外，还需更换烧瓶A中的金属丝．此外，为了能在通电一段时间后，通过两温度计示数的变化量来比较食用油和煤油的吸热能力，他们设计的实验必须满足的条件还有烧瓶A、B中食用油和煤油的质量相同，烧瓶A、B 中金属丝的电阻相同（填“相同”或“不相同”）．考点：焦耳定律．专题：探究型实验综合题．分（1）根据图示可知，两电阻串联，目的是控制通过它们析：的电流相等，由焦耳定律可知阻值越大的电阻产生的热量越多，温度升高越快；（2）根据Q=I2Rt可知，要研究电流通过导体产生的热量与电阻的关系，必须保持电流和通电时间相同，比较AB产生热量多少与电阻大小的关系．（3）由吸热公式Q吸=cm△t可知，要比较食用油和煤油的比热容大小，应让两瓶中食用油和煤油的质量m相等、吸收的热量相等，通过比较它们升高的温度大小关系，得出比热容的大小关系．解答：解：（1）两电阻串联，所以通过它们的电流相等；目的是控制通过金属丝的电流和通电时间相同．（2）镍铬合金丝的电阻大于铜导线的电阻，烧瓶B中温度计的示数升高很快，这表明：在电流和通电时间相同的情况下，导体的电阻越大，产生的热量越多．（3）要比较食用油和煤油的比热容，则应让食用油和煤油的质量相等，吸收的热量相等，由温度的变化求得比热的大小；故用相同质量的食用油代替水，两瓶中都有相同电阻丝，电阻相等．故答案为：（1）电流；（2）大；（3）质量；相同．点评：本题通过焦耳定律的实验重点考查学生对控制变量法、转化法的掌握和应用，以及学生分析实验现象得出结论的能力；控制变量法为物理实验中的常用方法，应重点掌握．7．（2013•宿迁）在探究“影响电流热效应的因素”实验中（1）为了探究电热器产生的热量与电流的关系，小明设计了甲图装置，在烧瓶内安装一根电阻丝，并插入一支温度计，通过比较烧瓶内液体的温度变化，来判断相同时间内不同电流产生的热量多少，这种研究方法叫转换法．若他想让烧瓶内液体在短时间内温度变化更明显，应选用煤油（选填“煤油”或“水”），理由是煤油比热容小，相等的质量吸收相同的热量，温度上升明显．（2）小明先测量烧瓶内液体的温度后，闭合开关，通电30s 再测量烧瓶内液体的温度，得到温度的升高量填入表中；然后移动滑动变阻器滑片改变电流大小，重复上述操作，获得第二组数据（见表）．实验次数电流/A通电时间/s电阻/Ω温度升高量/℃1 0.3 30 10 1.52 0.6 30 10 6.0由此得出：同一导体，在通电时间相等时，电流越大，其产生的热量越多．（3）若要探究电热器产生热量与电阻的关系，应保持电流和通电时间相等，同时选择乙图中B（选填“A”或“B”）烧瓶与甲图中的烧瓶串联（选填“串联”或“并联”）．考点：焦耳定律．专题：探究型实验综合题．分析：（1）掌握转换法在实验中的应用，通过比较烧瓶内温度的变化，来判断相同时间内不同电流产生的热量多少；为了实验效果更加明显，实验应采用比热容较小的液体；（2）分析表格中数据相同的量和不同的量，判断温度升高的影响因素；（3）要探究电热器产生热量与电阻的关系，应保持电流和通电时间相等，电阻不同．解答：解：（1）实验中通过比较烧瓶内液体的温度变化，来判断相同时间内不同电流产生的热量多少，这种研究方法叫转换法；由于煤油的比热容较小，质量相同吸收热量相同时，温度变化比较明显，应选用煤油进行实验；（2）由表格中数据知，通电时间和电阻相等，电流增大为原来的2倍，温度升高为原来的4倍，即产生的热量为原来的4倍，可知通电时间和电阻相等，产生的热量与电流的2次方成正比；（3）若要探究电热器产生热量与电阻的关系，应保持电流和通电时间相等，电阻不同，所以应该选择B烧瓶和甲图中的烧瓶串联．故答案为：（1）转换法；煤油；煤油比热容小，相等的质量吸收相同的热量，温度上升明显；（2）越大；越多；（3）B；串联．点评：本题考查的是影响电流热效应的因素实验，考查了温度变化与比热容的关系，考查了控制变量法在实验中的应用，要探究产生热量的多少和其中一个量之间的关系，需保持其它量不变，注意实验数据的分析，同时涉及到了串联电路电流的特点．8．（2013•赤峰）为了探究影响电流产生热的因素，小红同学用两个相同烧瓶，装入等量的煤油，烧瓶A中的电阻是烧瓶B中电阻的2倍，温度计用来显示煤油的温度，如图所示，开始时两瓶中的煤油温度相同．（1）通电一段时间后，小红比较瓶口温度计的示数，是为了探究电热与电阻的关系．（2）烧瓶中的液体用煤油而不用水，其主要原因是煤油的比热容小．（3）如果通电一段时间后，烧瓶A中煤油的温度上升了△t，则烧瓶B中的煤油温度上升△t．（假设电阻产生的热量被煤油全部吸收）考点：焦耳定律．专题：探究型实验综合题．分析：（1）实验目的是探究影响电热的因素，由图知，两段电热丝串联所以通过的电流相同，通电时间也相同，产生的热量不同，是因为电热丝的阻值不同．（2）从煤油与水的比热容大小关系分析实验中用煤油而不用水的原因．（3）已知电阻的关系，根据焦耳定律Q=I2Rt计算电阻放出的热量；再根据吸热公式Q=cm△t比较升高的温度关系，计算烧瓶B中的煤油升高的温度．解答：解：（1）由图知，两个电阻是串联的，电流相等，通电时间相等，电阻不同，所以实验目的是探究在电流和通电时间一定时，电热跟电阻的关系；（2）因为煤油的比热容比水的比热容小，相同质量的煤油和水比较，吸收相同的热量，煤油温度升高的多，用煤油做实验效果更明显，便于观察；（3）A、B电阻串联，电流和通电时间相等，根据焦耳定律，电阻放出热量关系为：==；两瓶中煤油质量相等，电阻放出的热量完全被煤油吸收，。
