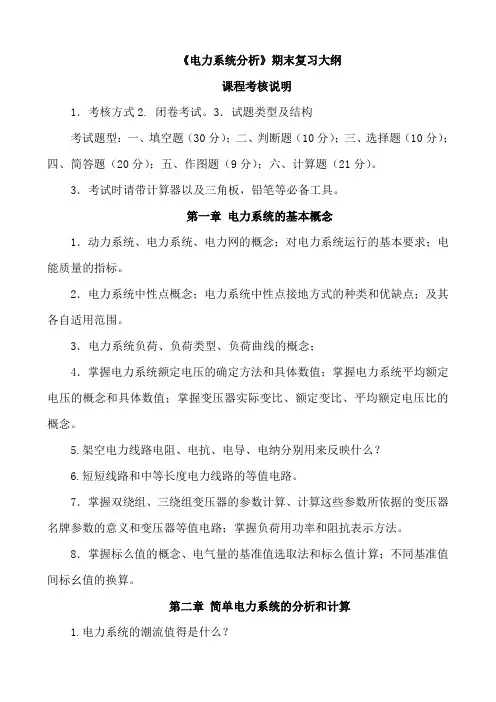

《电力系统分析》期末复习大纲课程考核说明1．考核方式2. 闭卷考试。

3．试题类型及结构考试题型：一、填空题（30分）；二、判断题（10分）；三、选择题（10分）；四、简答题（20分）；五、作图题（9分）；六、计算题（21分）。

3．考试时请带计算器以及三角板，铅笔等必备工具。

第一章电力系统的基本概念1．动力系统、电力系统、电力网的概念；对电力系统运行的基本要求；电能质量的指标。

2．电力系统中性点概念；电力系统中性点接地方式的种类和优缺点；及其各自适用范围。

3．电力系统负荷、负荷类型、负荷曲线的概念；4．掌握电力系统额定电压的确定方法和具体数值；掌握电力系统平均额定电压的概念和具体数值；掌握变压器实际变比、额定变比、平均额定电压比的概念。

5.架空电力线路电阻、电抗、电导、电纳分别用来反映什么？6.短短线路和中等长度电力线路的等值电路。

7．掌握双绕组、三绕组变压器的参数计算、计算这些参数所依据的变压器名牌参数的意义和变压器等值电路；掌握负荷用功率和阻抗表示方法。

8．掌握标么值的概念、电气量的基准值选取法和标么值计算；不同基准值间标幺值的换算。

第二章简单电力系统的分析和计算1.电力系统的潮流值得是什么？2.掌握电力线路及变压器的串联支路和并联支路的功率损耗。

3.电压降落、电压损耗、电压偏移分别指什么？4．简单闭式网主要有几种类型？简述期潮流计算的主要步骤。

5．什么叫功率分点？如何分类？6.初步功率分布，自然功率分布，经济功率分布的含义分别是什么？7．电力系统中如何实现潮流控制？第四章电力系统有功功率平衡及频率调整1．电力系统负荷变动有哪三种形式？其对应的调频措施分别为什么？2．KLD、KG、KS、δ的含义？KG和δ两者的关系如何？3.什么叫无差调节？如何实现？4.掌握一次、二次调频及互联电力系统的计算。

第五章电力系统无功功率平衡及电压调整1．电力系统的无功功率电源和无功功率负荷分别有哪些？2．电力系统中枢点的调压方式，各自电压的变动范围是什么？3．电力系统无功功率平衡的目的是什么？4．具体的调压措施有哪些？各自的优缺点和使用范围是什么？5. 掌握利用变压器调压时分接头选择计算；6. 掌握并联电容器做无功补偿及调压时并联电容补偿容量计算的计算步骤。

华北电力大学2019年硕士生入学考试初试科目考试大纲
科目代码：811
科目名称：电力系统分析基础
一、考试的总体要求
掌握电力系统的基本概念和特点，掌握电力系统各元件的参数和数学模型，掌握电力系统潮流计算的基本原理，掌握电力系统有功和无功优化运行及其调整方法，掌握短路电流计算的基本方法。

二、考试的内容
1．电力系统的基本概念：电力系统的基本概念及系统运行的基本要求；电力系统中性点运行方式；电力系统主要的电压等级与我国电力系统的发展情况。

2．电力系统各元件特性和数学模型：发电机组的运行特性与数学模型；输电线路、变压器、负荷的数学模型及参数计算；标幺值计算原理，理想变压器数学模型及多电压等级电力网络等效电路的形成。

3．简单电力网络的计算和分析：基于有名值与标幺值的简单电力网络（环型网、辐射型网）潮流计算方法；有功、无功的基本电力。

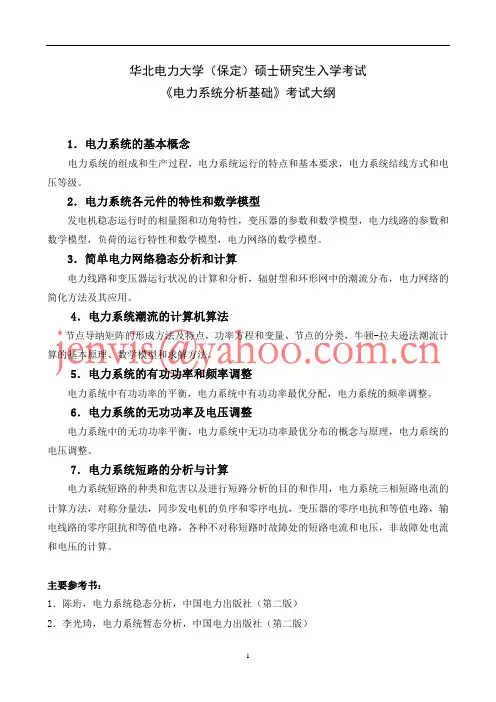

华北电力大学（保定）硕士研究生入学考试 《电力系统分析基础》考试大纲1．电力系统的基本概念电力系统的组成和生产过程，电力系统运行的特点和基本要求，电力系统结线方式和电 压等级。

2．电力系统各元件的特性和数学模型发电机稳态运行时的相量图和功角特性，变压器的参数和数学模型，电力线路的参数和 数学模型，负荷的运行特性和数学模型，电力网络的数学模型。

3．简单电力网络稳态分析和计算电力线路和变压器运行状况的计算和分析，辐射型和环形网中的潮流分布，电力网络的 简化方法及其应用。

4．电力系统潮流的计算机算法节点导纳矩阵的形成方法及特点，功率方程和变量、节点的分类，牛顿-拉夫逊法潮流计 算的基本原理、数学模型和求解方法。

5．电力系统的有功功率和频率调整电力系统中有功功率的平衡，电力系统中有功功率最优分配，电力系统的频率调整。

6．电力系统的无功功率及电压调整电力系统中的无功功率平衡，电力系统中无功功率最优分布的概念与原理，电力系统的 电压调整。

7．电力系统短路的分析与计算电力系统短路的种类和危害以及进行短路分析的目的和作用，电力系统三相短路电流的 计算方法，对称分量法，同步发电机的负序和零序电抗，变压器的零序电抗和等值电路，输 电线路的零序阻抗和等值电路，各种不对称短路时故障处的短路电流和电压，非故障处电流 和电压的计算。

主要参考书： 1．陈珩，电力系统稳态分析，中国电力出版社（第二版） 2．李光琦，电力系统暂态分析，中国电力出版社（第二版）1。

华北电力大学《电力系统分析》思考题部分参考答案1. 电力网，电力系统和动力系统的定义是什么？（p2）答: 电力系统：由发电机、发电厂、输电、变电、配电以及负荷组成的系统。

电力网：由变压器、电力线路、等变换、输送、分配电能的设备组成的部分。

动力系统：电力系统和动力部分的总和。

2. 电力系统的电气接线图和地理接线图有何区别？（p4-5）答：电力系统的地理接线图主要显示该系统中发电厂、变电所的地理位置，电力线路的路径以及它们相互间的连接。

但难以表示各主要电机电器间的联系。

电力系统的电气接线图主要显示该系统中发电机、变压器、母线、断路器、电力线路等主要电机电器、线路之间的电气结线。

但难以反映各发电厂、变电所、电力线路的相对位置。

3. 电力系统运行的特点和要求是什么？（p5）答：特点：（1）电能与国民经济各部门联系密切。

（2）电能不能大量储存。

(3)生产、输送、消费电能各环节所组成的统一整体不可分割。

（4）电能生产、输送、消费工况的改变十分迅速。

（5）对电能质量的要求颇为严格。

要求：（1）保证可靠的持续供电。

（2）保证良好的电能质量。

（3）保证系统运行的经济性。

4. 电网互联的优缺点是什么？（p7）答：可大大提高供电的可靠性，减少为防止设备事故引起供电中断而设置的备用容量；可更合理的调配用电，降低联合系统的最大负荷，提高发电设备的利用率，减少联合系统中发电设备的总容量；可更合理的利用系统中各类发电厂提高运行经济性。

同时，由于个别负荷在系统中所占比重减小，其波动对系统电能质量影响也减小。

联合电力系统容量很大，个别机组的开停甚至故障，对系统的影响将减小，从而可采用大容高效率的机组。

5. 我国电力网的额定电压等级有哪些？与之对应的平均额定电压是多少？系统各元件的额定电压如何确定？（p8-9）答：额定电压等级有（kV）：3、6、10、20、35、60、110、154、220、330、500、750、1000平均额定电压有（kV）：3.15、6.3、10.5、37、115、230、345、525系统各元件的额定电压如何确定：发电机母线比额定电压高5%。

2018华北电力大学电气与电子工程学院考研复试通知复试时间复试分数线复试经验启道考研网快讯：2018年考研复试即将开始，启道教育小编根据根据考生需要，整理2017年华北电力大学电气与电子工程学院考研复试细则，仅供参考：一、复试科目（启道考研复试辅导班）计算电磁学瞬态电磁测量与分析光电信息处理与光纤传感技术嵌入式系统与智能控制高功率微波理论与应用非线性系统及控制①101思想政治理论②201英语一③301数学一④ 812电子技术基础电子科学基础综合同等学力加试科目：①集成电路基础②量子力学二、复试通知（启道考研复试辅导班）根据教育部和北京市有关文件及我校《华北电力大学硕士研究生复试录取工作办法(试行)》的规定，制定我校2017年硕士生入学考试复试录取工作办法。

一、复试比例及复试分数基本要求根据《教育部办公厅关于统筹全日制和非全日制研究生管理工作的通知》(教研厅〔2016〕2号),同一招生单位同一专业的全日制和非全日制研究生，进入复试的初试成绩基本要求须相同。

2017年我校硕士生入学考试复试比例约为招生规模的120%～150%左右,但涉及在全日制和非全日制均招生的专业学位，可适度扩大复试比例。

报考“单独考试”和“大学生士兵计划”考生进入复试的基本分数要求按照A类考生国家线执行。

报考“少数民族高层次骨干人才计划”考生进入复试的初试成绩基本要求为总分不低于260分(初试总分满分=500分)或185分(初试总分满分=300分)。

参加“大学生志愿服务西部计划”“三支一扶计划”“农村义务教育阶段学校教师特设岗位计划”“赴外汉语教师志愿者”等项目服务期满、考核合格的考生，3年内参加全国硕士研究生招生考试的，初试总分加10分，同等条件下优先录取。

高校学生应征入伍服义务兵役退役，达到报考条件后，3年内参加全国硕士研究生招生考试的考生，初试总分加10分，同等条件下优先录取。

参加“选聘高校毕业生到村任职”项目服务期满、考核称职以上的考生，3年内参加全国硕士研究生招生考试的，初试总分加10分，同等条件下优先录取，其中报考人文社科类专业研究生的，初试总分加15分。

1.书上的页码划分~2.稳态第一章1,4节不看2,3节考概念2,3节都重点反复详细看，总结不出来就反复看历年真题基本都考遍了。

第二章1,4不要求3考概念2,5计算第一节15-18 详细看第二节20~29详细看30-53（细看）只要背出电阻，抗，导，钠公式即可，原理公式也要，分裂系数要知道，公式也要清楚，电晕零界电压要知道，例题2-3 P43 重点例题2-4 长线路的等值电路不考北京的同学把波阻抗和自然功率了解一下第四节虽说不要求有些概念上（简答题）还是会涉及的要了解。

第五节看到68页就可以等值变压器模型的应用（了解即可）第三章1节概念2节计算第一节全要仔细看第二节也要全部仔细看第四节也是重点全要仔细看循环功率是重点借灵活交流输电装置控制潮流（这个只要了解用什么技术就可以不用懂原理）第四章第一节第一节只需会节点导纳明白什么是系数矩阵（北京的同学要了解节点阻抗）看到112页115 三开始看看到117第二节全要看但是这个懂原理就好不需要计算的第三节计算必考无疑(尤其是北京的同学两种方法都要掌握直角和极坐标)第四节PQ计算第一次复习要会计算（尤其是北京同学）后面的话只需了解计算原理优缺点和收敛性比较就可以了第五章1,2 概念3 计算第一节和第二节P173上面引言也要看看到P187 其中例题5-2重点P187~191(了解就好，后期我就没看第三节P201~202 仔细看 1.自动调速系统这个原理一定要懂！！！P204~~213 仔细看其中例题5-6 5-7 重点题各次调频的原理都要清清楚楚！计算题的时候可能会问你为什么或者怎么用调频调频厂的选择（杨淑英的书里有总结书就不用看了，但是北京以前考过ACE P216 要重视一下）第六章 1 概念 2 不考3（考概念，也考计算，其中计算考分接头）4 计算求补偿第一节P220~~225 只需了解大题内容：无功负荷有哪些无功电源有哪些P221上3.电力线路上的无功功率损耗这个必须清楚明白TSC TCR 只需了解就好一般不考例题6-1 P225 了解即可第二节P228~231 仔细看第三节总店章节P236仔细看P238 中间图6-14旁边一句话至于精致补偿器，则以。

电力系统分析习题集华北电力大学前言本书是在高等学校教材《电力系统稳态分析》和《电力系统暂态分析》多次修改之后而编写的与之相适应的习题集。

电力系统课程是各高等院校、电气工程专业的必修专业课，学好这门课程非常重要，但有很大的难度。

根据国家教委关于国家重点教材的编写要求，为更好地满足目前的教学需要，为培养出大量高质量的电力事业的建设人材，我们编写了这本《电力系统分析习题集》。

力求使该书具有较强的系统性、针对性和可操作性，以便能够使学生扎实的掌握电力系统基本理论知识，同时也能够为广大电力工程技术人员提供必要的基础理论、计算方法，从而更准确地掌握电力系统的运行情况，保证电力系统运行的可靠、优质和经济。

全书内容共分十五章，第一至第六章是《电力系统稳态分析》的习题，第七至第十四章是《电力系统暂态分析》的习题，第十五章是研究生入学考试试题。

本书适用于高等院校的师生、广大电力工程技术人员使用，同时也可作为报考研究生的学习资料。

由于编写的时间短，内容较多，书中难免有缺点、错误，诚恳地希望读者提出批评指正。

目录第一部分电力系统稳态分析第一章电力系统的基本概念第二章电力系统的元件参数及等值电路第三章简单电力系统的计算和分析第四章电力系统潮流的计算机算法第五章电力系统的有功功率和频率调整第六章电力系统的无功功率和电压调整第二部分电力系统暂态分析第七章电力系统故障分析的基本知识第八章同步发电机突然三相短路分析第九章电力系统三相短路的实用计算第十章对称分量法及元件的各序参数和等值电路第十一章不对称故障的分析、计算第十二章电力系统各元件的机电特性第十三章电力系统静态稳定第十四章电力系统暂态稳定第十五章研究生入学考试试题附录第一部分电力系统稳态分析电力系统稳态分析，研究的内容分为两类，一类是电力系统稳态运行状况下的分析与潮流分布计算，另一类是电力系统稳态运行状况的优化和调整。

第一章电力系统的基本概念1-1 什么叫电力系统、电力网及动力系统？电力系统为什么要采用高压输电？1-2 为什么要规定额定电压？电力线、发电机、变压器和用电设备的额定电压是如何确定的？1-3 我国电网的电压等级有哪些？1-4 标出图1-4电力系统中各元件的额定电压。
