PLC控制机械手控制系统设计PLC（可编程逻辑控制器）是一种用于控制机械设备的电子设备，广泛应用于工业自动化领域。
在机械手控制系统设计中，PLC可以起到关键的作用，实现机械手的精确控制和高效运行。
下面将介绍PLC控制机械手控制系统的设计要点。
首先，PLC控制机械手控制系统设计需要明确系统的功能和需求。
根据机械手的应用场景和任务要求，确定系统需要具备的功能和性能指标，例如机械手的动作速度、精度、负载能力等。
其次，PLC控制机械手控制系统设计需要选择合适的PLC型号和配套设备。
根据系统需求和实际情况，选择适合的PLC型号和配套设备，例如输入输出模块、通信模块、运动控制模块等。
同时，还需要考虑PLC的编程环境和开发工具，确保可以方便地进行PLC程序的编写和调试。
然后，PLC控制机械手控制系统设计需要进行系统的硬件设计。
根据机械手的结构和控制需求，设计硬件电路和连接方式，包括传感器的选择和布置、执行器的选型和控制方式等。
同时，还需要考虑系统的电源供应和电气安全措施，确保系统的稳定性和安全性。
接下来，PLC控制机械手控制系统设计需要进行PLC程序的编写和调试。
根据系统功能和需求，编写PLC程序，包括输入输出的配置、数据处理的逻辑、控制算法的实现等。
在编写过程中，需要进行充分的测试和调试，确保程序的正确性和可靠性。
最后，PLC控制机械手控制系统设计需要进行系统的集成和调试。
将PLC控制系统与机械手的其他部分进行集成，包括传感器、执行器、机械结构等。
进行系统的调试和优化，确保机械手的正常运行和稳定性。
总之，PLC控制机械手控制系统设计需要从系统的功能和需求出发，选择合适的PLC型号和配套设备，进行系统的硬件设计，编写PLC程序并进行调试，最后进行系统的集成和调试。
通过科学合理的设计和调试，可以实现机械手的精确控制和高效运行。
课程设计任务书课题九机械手PLC控制系统设计机设0501 *** ***1．机械手结构、动作与控制要求机械手在专用机床及自动生产路上应用十分广泛，主要用于搬动成装卸零件的重复动作，以实现生产自动化。
本设计中的机械手采用关节式结构．各动作由液压驱动，并由电磁阀控制。
动作顺序及各动作时间的间隔采用按时间原则控制的电气控制系统。
机械手的结构如图7—13所示，主要由手指、手腕、小臂和大臂等几部分组成．料架6为旋转式，由料盘和棘轮机构组成．每次转动一定角度(由工件数决定)以保证待加工零件4对准机械手。
机械手各动作与相应电磁阀动作关系如表7—4所示。
以镗孔专用机床加工零件的上科、下科为例，机械手的动作顺序是：由原始位置将已加工好的工件卸下，放回料架，等料架转过一定角后，再将来加工零件拿起，送到加工位置，等待镗孔加工结束，再将加工完毕工件放回料架，如此重复循环．具体动作历序是：原始位置(装好工件等待加工位置，其状态是大手臂竖立，小手臂伸出并处于水平位置，手腕横移向右，手指松开)→手指夹紧(抓住卡盘上的工件)。
→松卡盘→手腕左移(从卡盘上卸下已加工好的工件)→小手臂上摆→大手臂下摆→手指松开(工件放回料架)→小手臂收缩→料架转位→小手臂伸出→手指夹紧(抓住末加工零件)→大手臂上摆(取送零件)→小手臂下摆→手指右移(将工件装到机床的主轴卡盘中)→卡盘收紧→手指松开，等待加工。
根据表7—4及各动作中机械的状态，列出各动作中对YV1—YV11线圈的通电要求。
2．设计要求1）加工中上科、下料各动作采用自动循环。
2）各动作之间应有一定的延时(由时间继电器调定)3）机械手各部分应能单独动作，以使于调整及维修。
4）油泵电机(Y100L2-4.3KW)及各电磁阀运行状态应有指示。
5）应有必要的电气保护与联锁环节．3．设计任务1）设计并绘制电气原理图(继电器设计)，选择电器元件，编制元件目录表。
2）PLC设计，PC选择及I／O的分配，根据控制要求设计必要的硬件系统，绘制梯形图、编写程序。

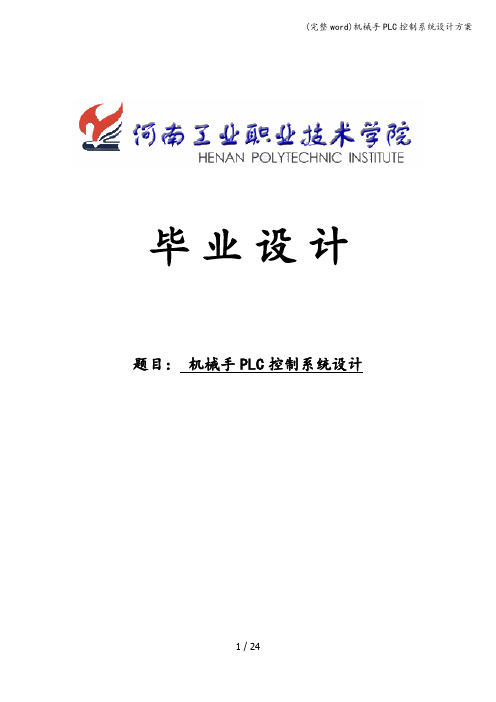

(完整word)机械手PLC控制系统设计方案毕业设计题目：机械手PLC控制系统设计1 / 24摘要在工业生产和其他领域内，由于工作地需要，人们经常受到高温、腐蚀及有毒气体等因素地危害，增加了工人地劳动强度,甚至于危及生命。
自从机械手问世以来,相应地各种难题迎刃而解.机械手可在空间抓、放、搬运物体，动作灵活多样，适用于可变换生产品种地中、小批量自动化生产，广泛应用于柔性自动线.PLC机械手设计主要是依靠限位开关和电磁阀地控制及推动来实现地.机械手地所有动作均采用电控制、气压驱动。
它地上升/下降、左移/右移和左旋转/右旋转均采用双线圈双位电磁阀推动气压缸完成。
机械手地动作转换依靠限位开关来控制并且按照一定地顺序动作。
在机械手运动地过程中会安装检测灯来检测其运动地启停。
本设计所用机械部件有模拟机械手爪，电气方面有可编程控制器（PLC）、开关电源、电磁阀、等部件.按钮发出两路脉冲到机械手驱动,控制它地前后移动由气动阀Y4控制,左右移动由气动阀Y5控制，左右旋转由气动阀Y6控制，夹紧和放松由气动阀Y7控制，另外还有启动和停止两个按钮.机械手自动完成全部动作.b5E2RGbCAP【关键词】: 电磁阀限位开关继电器机械手Abstractin the industrial production and other fields，because the job needs，people are often under the threat of high temperature, corrosive and toxic gases and other factors, the increase in labor intensity，and even life—threatening。
Since the adventof mechanical hand, be smoothly done or easily solved the corresponding problems. In space manipulator can be caught, put and carry objects, flexible，applicable to small batch production，production varieties can be switched，widely used in flexible automatic line。
目录摘要 (I)Abstract (II)一、设计要求 (1)二、设计的作用目的 (2)三、所用仪器设备及软件 (3)1．可编程控制器（PLC） (3)2．THPFSL-2型网络型可编程控制器综合实训装置 (4)3．三菱GX-Developer PLC编程软件 (5)四、系统设计 (6)1．系统总体设计 (6)2．子模块设计 (7)2．1 PLC选型 (7)2．2 电源模块 (8)2．3 外部位置检测装置 (8)2．4 液压驱动装置 (8)3．机械手PLC控制系统的电气设计 (9)3．1 I/O口信号及点数分析 (9)3．2 I/O端口分配及功能表 (9)4．PLC外部接线图 (10)5．系统程序框图 (11)五、实验调试结果 (12)1．调试工具 (12)2．调试方法 (12)3．时序图 (13)六、设计中的问题及解决办法 (13)七、设计心得 (14)八、致谢 (14)九、参考文献 (15)附录一：梯形图程序 (16)机械手PLC控制系统摘要机械手是在机械化、自动化生产过程中发展起来的一种新型装置。
它可在空间抓、放、搬运物体等，动作灵活多样，广泛应用在工业生产和其他领域内。
应用PLC控制机械手能实现各种规定的工序动作，不仅可以提高产品的质量与产量，而且对保障人身安全，改善劳动环境，减轻劳动强度，提高劳动生产率，节约原材料消耗以及降低生产成本，有着十分重要的意义。
本文介绍了机械手的工作过程，采用三菱FX2N系列可编程控制器实现对机械手工作过程的控制，给出了系统的工作过程示意图、顺序功能图、I/O分配，系统采取了响应的保护措施。
关键词：机械手；PLC；控制The Control System of Manipulator with PLCAbstractThe manipulator is a new device developed in the mechanized, automatic production process. It can grab, put and carry object, etc. in the space. Because of its flexibility, the manipulator is widely used in industrial producing and other fields. Manipulator with PLC control can complete various specified procedural actions. Not only can it enhance quality and out put, but also it is meaningful to ensure the personal security, improve the working environment, lower labor intensity, raise labor productivity, save the raw materials consumption and reduce the production cost .This paper deals with the procedures of manipulators, and to design its control system with the series of MITSUBISHI FX2N PLC. The technology flow chart, sequential function chart, ladder diagram, and I/O assignation are given. The system adopts corresponding protecting measure.Key words: manipulator; PLC; control机械手PLC控制系统本课题主要研究一个机械手PLC控制系统，用PLC控制机械手搬运工件。
plc机械手控制设计方案PLC机械手控制设计方案一、方案背景随着工业自动化的不断发展，机械手的应用越来越广泛。
机械手通常由电动机、控制系统、机械结构等组成，其中控制系统的设计对机械手的性能和稳定性至关重要。
本方案旨在设计一种基于PLC的机械手控制系统，通过PLC的硬件和软件结合实现机械手的运动控制和位置定位。
二、方案设计1. 系统硬件设计选择适当的PLC型号作为控制系统的核心，确保其具备足够的输入/输出接口和高性能的运算能力。
根据机械手的运动形式，确定所需的电机数量和种类，并选择适当的驱动器和传感器。
设计相应的电路板和连接线路，确保电机和传感器可以正确连接到PLC的输入/输出接口。
2. 系统软件设计编写PLC的控制程序，包括机械手的运动轨迹规划和控制算法等。
根据机械手的要求，将其各个部分和功能模块拆分，确定适当的控制策略和步骤。
使用PLC的编程软件进行程序的编写和调试，确保控制系统的可靠性和实时性。
3. 用户界面设计设计人机界面，使操作者可以通过触摸屏或按键进行机械手的控制和监测。
界面可以包括机械手的各个状态、位置信息、运动速度等显示，以及机械手的运动模式选择和参数调整等功能。
为便于日常维护和故障排除，还可以在界面上添加诊断和故障检测功能。
4. 系统集成和调试将硬件组装好，并根据设计的连接线路进行接线。
将编写好的控制程序下载到PLC中，并进行调试和测试。
调试时，可通过人机界面监测机械手的位置和状态，检查控制算法的准确性和系统的稳定性。
调试过程中发现问题，进行相应的排除和修改，直到系统正常运行。
三、预期效果1. 机械手的运动控制和位置定位可靠准确，满足工作要求。
2. 机械手的控制系统稳定性好，能够长时间稳定运行。
3. 人机界面友好，操作和监测方便快捷。
4. 系统的调试过程顺利，可以快速投入使用。
四、风险和应对措施1. 硬件选型不当，导致系统性能不佳。
解决办法是在选型前充分了解硬件规格和性能，选择品牌可靠的产品。

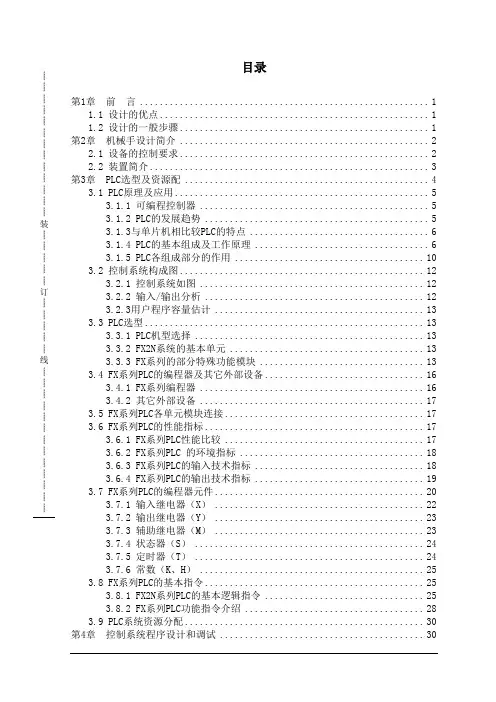

┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊目录第1章前言 (1)1.1 设计的优点 (1)1.2 设计的一般步骤 (1)第2章机械手设计简介 (2)2.1 设备的控制要求 (2)2.2 装置简介 (3)第3章 PLC选型及资源配 (4)3.1 PLC原理及应用 (5)3.1.1 可编程控制器 (5)3.1.2 PLC的发展趋势 (5)3.1.3与单片机相比较PLC的特点 (6)3.1.4 PLC的基本组成及工作原理 (6)3.1.5 PLC各组成部分的作用 (10)3.2 控制系统构成图 (12)3.2.1 控制系统如图 (12)3.2.2 输入/输出分析 (12)3.2.3用户程序容量估计 (13)3.3 PLC选型 (13)3.3.1 PLC机型选择 (13)3.3.2 FX2N系统的基本单元 (13)3.3.3 FX系列的部分特殊功能模块 (13)3.4 FX系列PLC的编程器及其它外部设备 (16)3.4.1 FX系列编程器 (16)3.4.2 其它外部设备 (17)3.5 FX系列PLC各单元模块连接 (17)3.6 FX系列PLC的性能指标 (17)3.6.1 FX系列PLC性能比较 (17)3.6.2 FX系列PLC 的环境指标 (18)3.6.3 FX系列PLC的输入技术指标 (18)3.6.4 FX系列PLC的输出技术指标 (19)3.7 FX系列PLC的编程器元件 (20)3.7.1 输入继电器（X） (22)3.7.2 输出继电器（Y） (23)3.7.3 辅助继电器（M） (23)3.7.4 状态器（S） (24)3.7.5 定时器（T） (24)3.7.6 常数（K、H） (25)3.8 FX系列PLC的基本指令 (25)3.8.1 FX2N系列PLC的基本逻辑指令 (25)3.8.2 FX系列PLC功能指令介绍 (28)3.9 PLC系统资源分配 (30)第4章控制系统程序设计和调试 (30)┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊4.1 可编程序控制器的控制设计方法 (30)4.1.1 梯形图的编程规则 (31)4.1.2 程序的顺序控制设计法 (32)4.1.3 程序的逻辑设计方法 (33)4.2 PLC程序及调试说明 (33)4.2.1 复杂程序的设计方法 (33)4.2.2 PLC程序内容和质量 (34)4.2.3 PLC程序的调试 (34)第5章机械手PLC程序 (35)5.1 I/O和所用内部单元地址分配 (35)5.2 机械手软件系统结构 (36)5.3 机械手自动操作系统流程图 (38)5.4 总程序结构框图 (39)5.5 源程序 (40)5.5.1 机械手手动程序 (40)5.5.2 机械手自动程序 (41)5.6 程序清 (42)总结与展望 (43)致谢 (44)参考文献 (45)附录一 (46)附录二 (47)附录表A FX系列PLC部分功能指令一览表 (48)┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊第1章前言机械手是工业生产中常用的机械设备, 是现代企业和建筑工地不可缺少的运输工具, 它的动作由相应的控制系统控制，如采用传统的继电接触控制,由于机械触点多, 接线复杂, 因而控制装置体积很大,并且故障率高, 可靠性差, 动作精确度低。
摘要本文介绍的物料搬运机械手可在空间抓放物体，可代替人工在高温和危险的作业区进行作业，主要作用是完成机械部件的搬运工作，能放置在各种不同的生产线或物流流水线中，使零件搬运、货物运输更快捷、便利。
本文利用MCGS全中文通用工控组态软件和基于MCGS全中文组态软件开发的计算机监控PLC模拟实验系统软件实现机械手的仿真，并用STEP7-Micro/WIN设计PLC的控制程序来实现对机械手的自动控制，从而实现了机械手自动化系统的控制过程。
关键词：PLC 机械手自动化程序设计目录摘要 (I)第1章课题介绍 (1)1.1 课题设计内容 (1)1.2 课题设计具体要求 (2)1.3 课题来源及研究的目的和意义 (2)第2章机械手和PLC的概念及选择 (3)2.1机械手的概念 (3)2.2 PLC的概念 (4)第3章PLC控制机械手的系统 (5)3.1 I/O地址分配 (5)3.2分析系统的控制并设计PLC程序 (5)第4章调试机械手PLC控制程序 (7)第5章结论 (8)参考文献 (9)致谢 (10)附录A 指令语句表 (11)附录B梯形图程序 (17)第1章课题介绍1.1 课题设计内容机械手设有调整、连续、单周及步进四种工作方式，工作时要首先选择工作方式，然后操作对应按钮。
其工作示意图如图1.1所示。
图1.1 机械手工作循环示意图1.1.1调整工作方式：可按相应按钮实现左移、右移、上移、下移、加紧、放松各个动作的单独调整。
1.1.2连续工作方式：按下起动按钮，机械手按下降→加紧→上升→右移→下降→放松→上升→左移的顺序周而复始的连续工作；按下停止按钮，机械手将自动结束本周期的工作，回到原位后停止。
按下急停按钮，系统立即停车。
1.1.3单周工作方式：按下起动按钮后，机械手按下降→加紧→上升→右移→下降→放松→上升→左移的顺序自动工作一个周期停止。
若要再工作一个周期，可再次按下起动按钮。
按下停止按钮，机械手将自动结束本周期的工作，回到原位后停止。
浙 江 工 业 职 业 技 术 学 院毕 业 设 计（论 文）任 务 书分 院 电气工程分院电气工程分院专 业 电气自动化技术 班 级 学 生 学 号 指导教师 陈 怀 忠一、一、 课题名称: 机械手PLC 自动控制系统的设计自动控制系统的设计二、 内容和要求:控制要求控制要求工件台A 、B 上工件的传送不用PLC 控制控制;;机械手要求按一定的顺序动作机械手要求按一定的顺序动作,,启动时启动时,,机械手从原点开始按顺序动作从原点开始按顺序动作..停止时停止时,,机械手停止在现行工步上机械手停止在现行工步上,,重新起动时重新起动时,,机械手按停止前的动作继续进行。
动作继续进行。
为满足生产要求，为满足生产要求，机械手设置手动工作方式和自动工作方式两种，机械手设置手动工作方式和自动工作方式两种，而自动工而自动工作方式又分为单步、单周和连续工作方式。
作方式又分为单步、单周和连续工作方式。
1.1.手动工作方式。
利用按钮对机械手的每一步动作单独进行控制，手动工作方式。
利用按钮对机械手的每一步动作单独进行控制，手动工作方式。
利用按钮对机械手的每一步动作单独进行控制，例如按“上升”例如按“上升”例如按“上升”按钮，按钮，机械手上升；按“下降”按钮，机械手下降。
此种工作方式可使机械手置原位机械手上升；按“下降”按钮，机械手下降。
此种工作方式可使机械手置原位. .2.2.单步工作方式单步工作方式单步工作方式..从原点开始从原点开始,,按自动工作循环的工序按自动工作循环的工序,,每按一下起动按钮每按一下起动按钮,,机械手完成一步的动作后自动停止步的动作后自动停止. .3.3.单周期工作方式单周期工作方式单周期工作方式..按下起动按钮，从原点开始，机械手按工序自动完成一个周期的动作后，停在原位。
后，停在原位。
4.4.连续工作方式。
机构在原位时，按下起动按钮，机构自动连续的执行周期动作。
当按连续工作方式。
机构在原位时，按下起动按钮，机构自动连续的执行周期动作。
第1章绪论1.1本课题在国内外研究现状1.1.1 国内研究综述在我国，汽车工业仍然是工业机械手主要的使用领域。
但我国在工业机械手生产企业中，年产销量在100台以上、产值过5000万元的规模企业非常少，国外大型公司年产量都达5000到10000台，销售额为数十亿美元。
目前国内机械手的保有量在4000台左右，井将以每年800～1000台左右的速度快速增长。
工业机械手应用前景极为广阔。
虽然目前国内生产工业机械手的企业并不多，很多产品的生产技术还主要依靠进口，高科技的技术主要还掌握在国际龙头厂商手里。
国内机械手厂家主要还是受到控制系统的困扰,没有比较成熟稳定的伺服系统,所以不能生产高端机器。
我国本土企业生产的机械手产品还主要流通在中低端市场，因此决定了很多本土生产企业在争夺市场时主要还是采取价格战。
随着技术的进步，日臻成熟，会有更多的厂商加入此行业。
我国国家“863'’机械手技术主题自成立以来一直重视机械手技术在产业中的推广和应用和推进机械手技术以提升传统产业，利用机械手技术发展高新产业。
目前，政府正在使用各种办法加大中国装备制造业在市场中占据的份额，井提供优惠措施鼓励更多企业使用机械手及技术以提升技术水平。
国内越来越多的企业在生产中采用了工业机械手，各种机械手生产厂家的销售量都有大幅度的提高。
1.1.2 国外研究综述目前世界高端工业机械手均有高精化，高速化，多轴化，轻量化的发展趋势。
定位精度可以满足微米及亚微米级要求，运行速度可以达到3M/S，量产产品达到6轴，负载2KG的产品系统总重已突破100KG。
现代式工业中，生产过程的机械化，自动化已成为突出的主题。
化工等连续性生产过程的自动化已基本得到解决。
采用全自动化机械手进行装配更是目前研究的重点，国外已研究采用摄像机和力传感装置和微型计算机连在一起，能确定零件的方位达到镶装的目的。
但在机械工业中，加工、装配等生产是不连续的。
因此，装卸、搬运等工序机械化的迫切性，工业机械手就是为实现这些工序的自动化而产生的。
工业机械手主要用于机床加工、铸造、热处理等方面，动作灵活多样，适用于可变换生产品种的中、小批量自动化生产，广泛应用于柔性自动线。
1.2本课题的研究目的和意义随着社会的发展和工业技术水平的不断进步，机械手在生产中得到广泛应用，促进了工业生产的自动化。
自动生产线是由工件传送系统和控制系统，将一组自动机床和辅助设备按照工艺顺序联结起来，自动完成产品全部或部分制造过程的生产系统，简称自动线。
机械手是工业机器人系统中传统的任务执行机构，是机器人的关键部件之一，其中的工业机械手是近代自动控制领域中出现的一项新技术，它能部分地代替人工操作；能按照生产工艺的要求，遵循一定的程序、时间和位置来完成工件的传送和装卸和装配从而大大改善工人的劳动条件，显著地提高劳动生产率，加快实现工业生产机械化和自动化的步伐。
PLC（可编程逻辑控制器），它采用一类可编程的存储器，用于其内部存储程序，执行逻辑运算、顺序控制、定时、计数与算术操作等面向用户的指令，并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。
理论上，本课题是对于大入学里面学到的课程，例如可编程控制器、机械设计基础、控制电器及应用等课程的加强巩固。
实践上，本课题将PLC应用于机械手的控制电路中，具有很强的PLC系统设计上意义。
1.3本课题的主要研究内容本课题的最终目的是利用可编程控制器作为载体设计一套程序驱动机械手进行预订动作，在装配生产线上实现自动抓取、搬运等操作。
其中包含了根据调研提出工艺要求。
根据装配线机械手的执行结构和驱动部分，构思控制部分的整体方案，提出控制系统的运动方式。
根据工艺结构和机械结构设计出控制系统的硬件结构，包括功能的设计、电机和PLC的选型、PLC硬件电路的设计等。
设计控制系统的软件部分，包括I/O分配表和梯形图。
第2章机械手的工艺设计及其流程2.1 工艺设计此次PLC控制机械手系统从硬件和软件设计两方面进行了设计，主要表现在：（1）硬件方面采用液压缸来驱动机械手，其结构简单、工作可靠。
用它来实现往复运动时，可免去减速装置，并且没有传动间隙，运动平稳。
采用传感器来提高机械手装配成功的概率，提高系统的精度，在自动生产线上有货物时执行动作，而无货物是停止运行。
（2）软件方面采用PLC有许多优点如可以通过改变控制程序就可轻易改变逻辑或增加功能，这样可以更好的适应不同特性的自动生产线，而PLC的电脑软件易学易懂，具有很高的柔性，而且其设备容易操作，便于维护。
（3）系统的工作原理本此设计主要研究PLC控制机械手执行特定运动环节。
物体由传送带送至机械手执行范围内后，传感器接收信号，经数据处理后送至控制单元，PLC开始控制机械手进行抓取等特定运动。
其中控制单元由PLC等硬件组成。
PLC作为控制系统的核心，完成各种数据的交换和处理。
电机运转控制机械手相关速度。
2.2 工艺流程机械手最终目的是将传送带A上的工件抓起来送到B传送带上，而其中传送带B保持连续传送，但传送带A并不是连续的，而是当其要传送一个工件时，机械手抓取之前是停止运动的，当机械手拿走工件后才会传送下一个工件。
机械手要完成一个工作过程要经过上升下降，左旋右旋，抓紧放松，其中抓紧、放松工序会停顿一定的时间。
机械手实物图如下所示其具体运动描述为当开始工作时，机械手对抓手进行整体下降运动，达到下降极限，机械手开始抓物体，此时延时3秒，时间到机械手抓取到工件保持上升，达到上升极限，机械手开始向左移，达到左极限，机械手开始下降，达到下降极限，机械手开始放物体，延时3秒，时间到机械手放开工件保持上升, 达到上升极限，机械手开始向右移，达到右极限完成一个工作周期，重复运行。
若发生紧急事故、停电等情况后，可以在系统启动时可继续完成突然停止时的任务，这样工作可以继续，也可完成单周期，又能手动运行，具体系统工艺流程如下：根据以上工艺设计和工艺流程的相关内容作出本次课题的系统总体框架图如下所示：计算机按钮输入端（4个按钮）↓可编程控制器机械手夹紧或松开自动输入端（7个限位开关）→ PLC →液压缸→机械手上升或下降FX2N-48MR 机械手左旋或右旋手动输入端（6个按钮）第3章机械手系统元器件的选型3.1 PLC的选型3.1.1 PLC的选择本系统中，PLC是整个控制单元的核心部分，通过上级的输出信号经处理后以通信的形式向下级变频器发送指令，同时协调完成系统的其它控制。
